Păt Giữ Ren Cánh Tay Phun Dưới Máy Rửa Bát AEG/Electrolux
Păt giữ khóa thay thế cho cánh tay phun dưới của máy rửa bát AEG FFB83740PM. Thiết kế lại cho cứng cáp hơn bộ phận zin dễ bị gãy. Có thể dùng cho các dòng máy rửa bát AEG/Electrolux tương tự. In bằng vật liệu chịu nhiệt như ABS/ASA.
Mô tả
Păt giữ khóa thay thế cho cánh tay phun dưới của máy rửa bát AEG FFB83740PM. Chiếc păt zin (hình #2) được thiết kế khá yếu, phần tiếp xúc giữa thân và ren rất nhỏ. Mình siết hơi quá tay nên nó bị gãy, nên mình đã thiết kế lại bộ phận này cho cứng cáp hơn.
Bộ phận này có thể dùng cho các dòng máy rửa bát khác của AEG/Electrolux luôn, vì nhiều mẫu của họ khá giống nhau. Nếu bạn lắp vừa thì cho mình biết nha.
In bằng vật liệu chịu nhiệt như ABS/ASA. Mình in với 50% độ đặc ruột, 5 lớp vỏ và độ cao lớp in 0.12mm, ren vẫn in ngon lành.

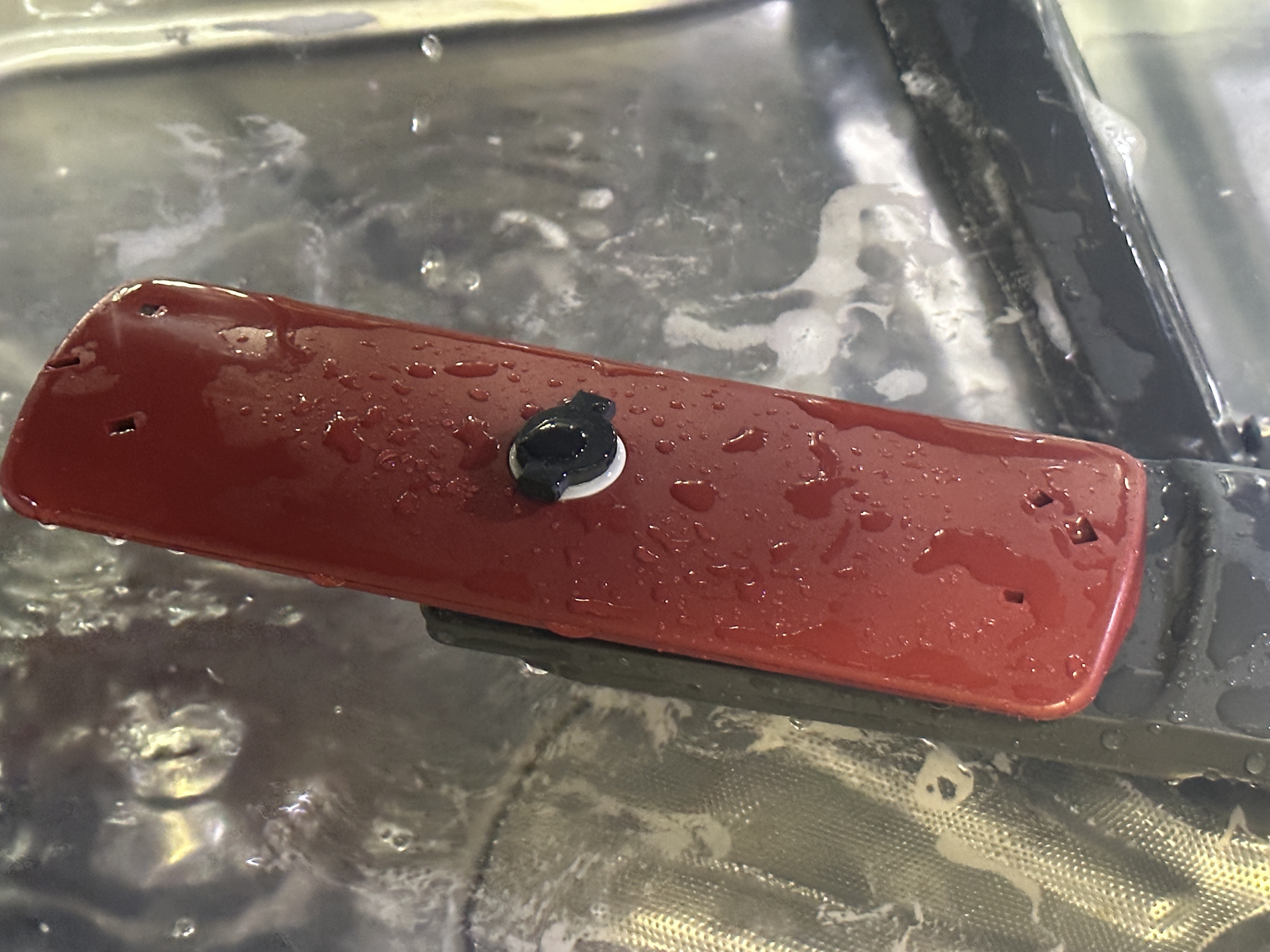

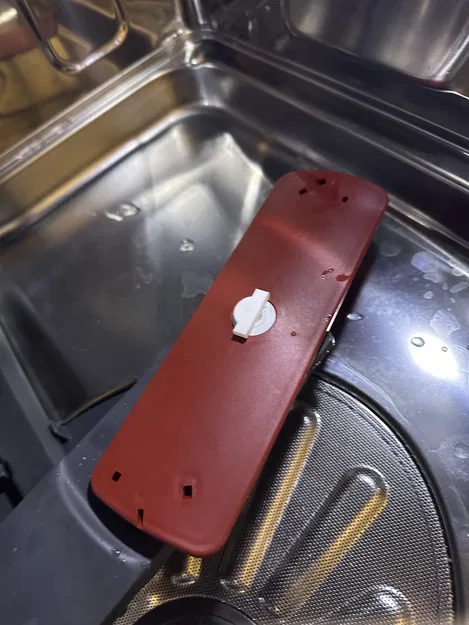

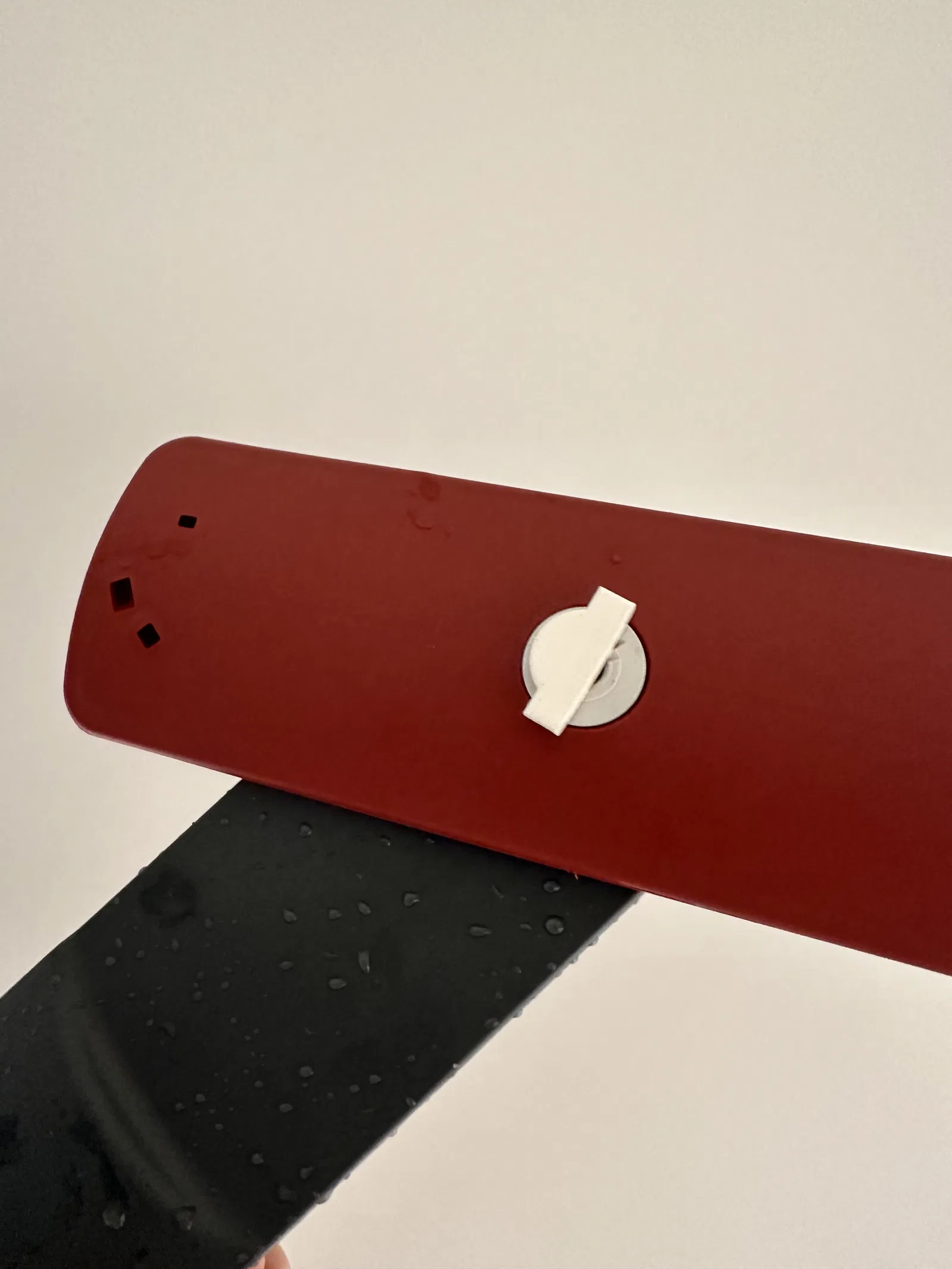

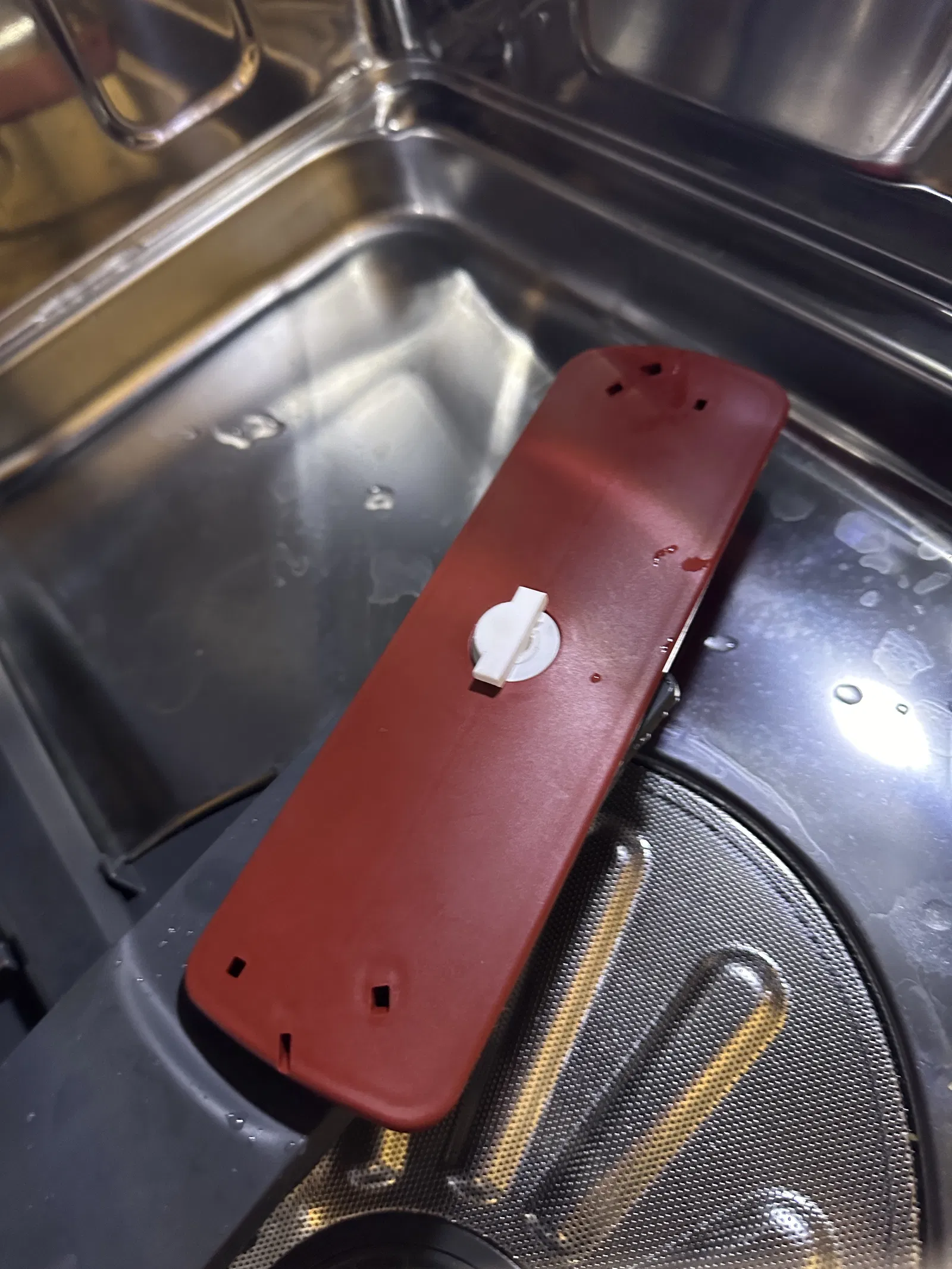

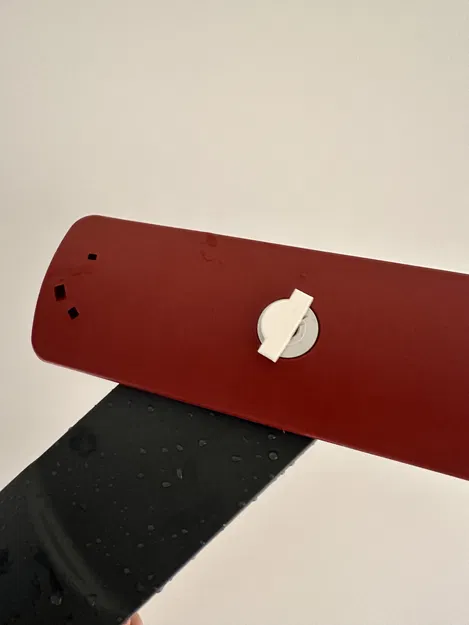

Cập nhật 28.12.23, v2: Bộ phận zin bị gãy do các lớp nhựa bị bám dính kém. Mình đã cắt bớt một phần thiết kế của bộ phận zin để có thể in theo hướng tối ưu về độ bền. Với độ cao lớp in 0.12mm, 10 lớp vỏ và Arachne wall generation, ren vẫn in tốt. Mình có thêm ảnh của v2 in bằng ABS màu trắng. Vẫn giữ ảnh của v1 in bằng ABS màu đen để so sánh.
