Bộ giá đỡ Quad-Lock hoàn toàn có thể in 3D

Tôi thực sự yêu thích các vỏ điện thoại thông minh từ Quad-Lock và đã sử dụng chúng trong vài năm qua. Vấn đề duy nhất là giá cả và sự đa dạng của các giá đỡ Quad-Lock. Vì vậy, tôi đã tự in 3D một cái của riêng mình ;-)

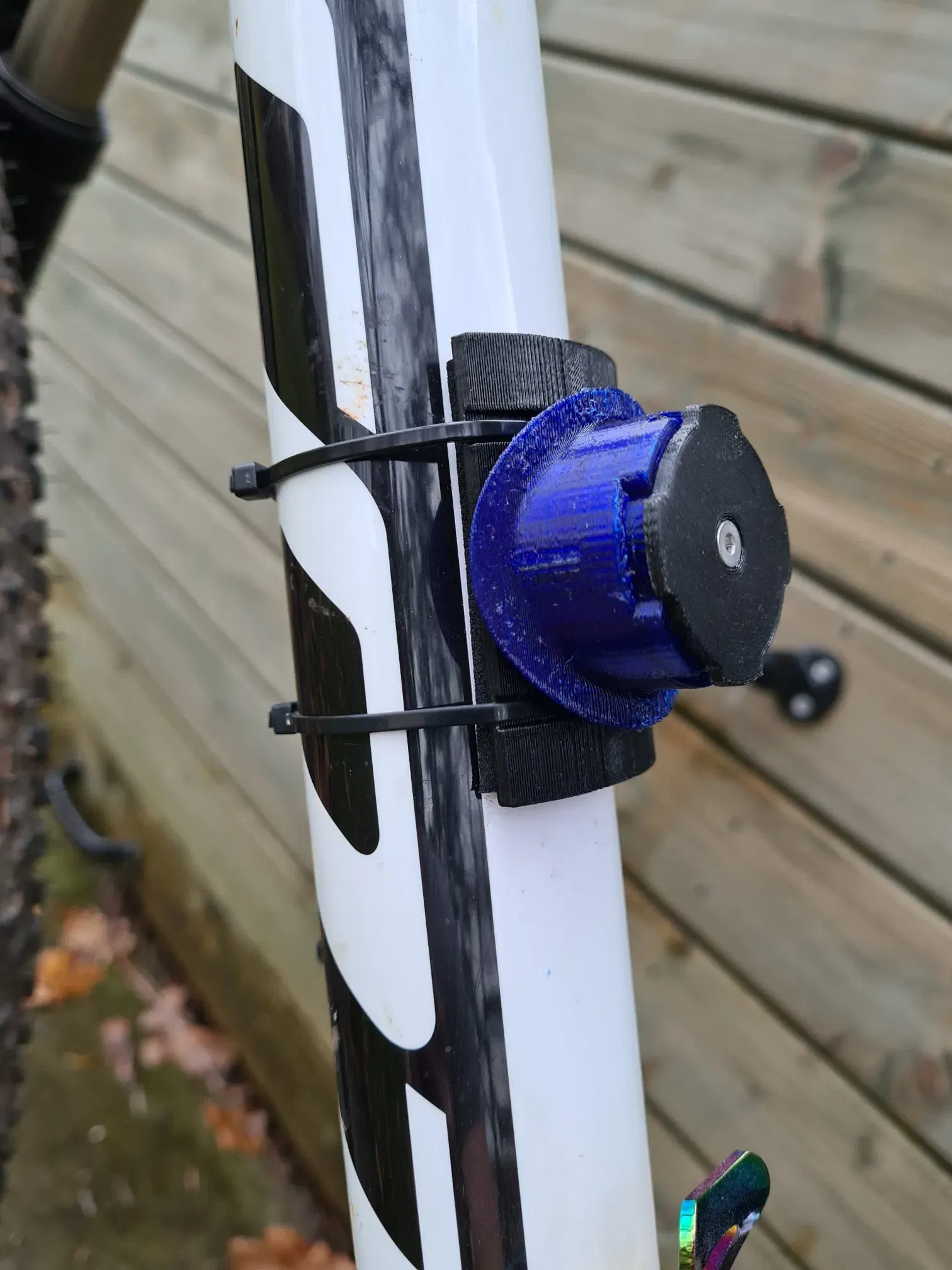

Giá đỡ được cung cấp ở đây hoàn toàn phù hợp với tay lái xe đạp của tôi (xem hình ảnh ở trên) và giữ vỏ điện thoại Quad-Lock của tôi cực kỳ an toàn.

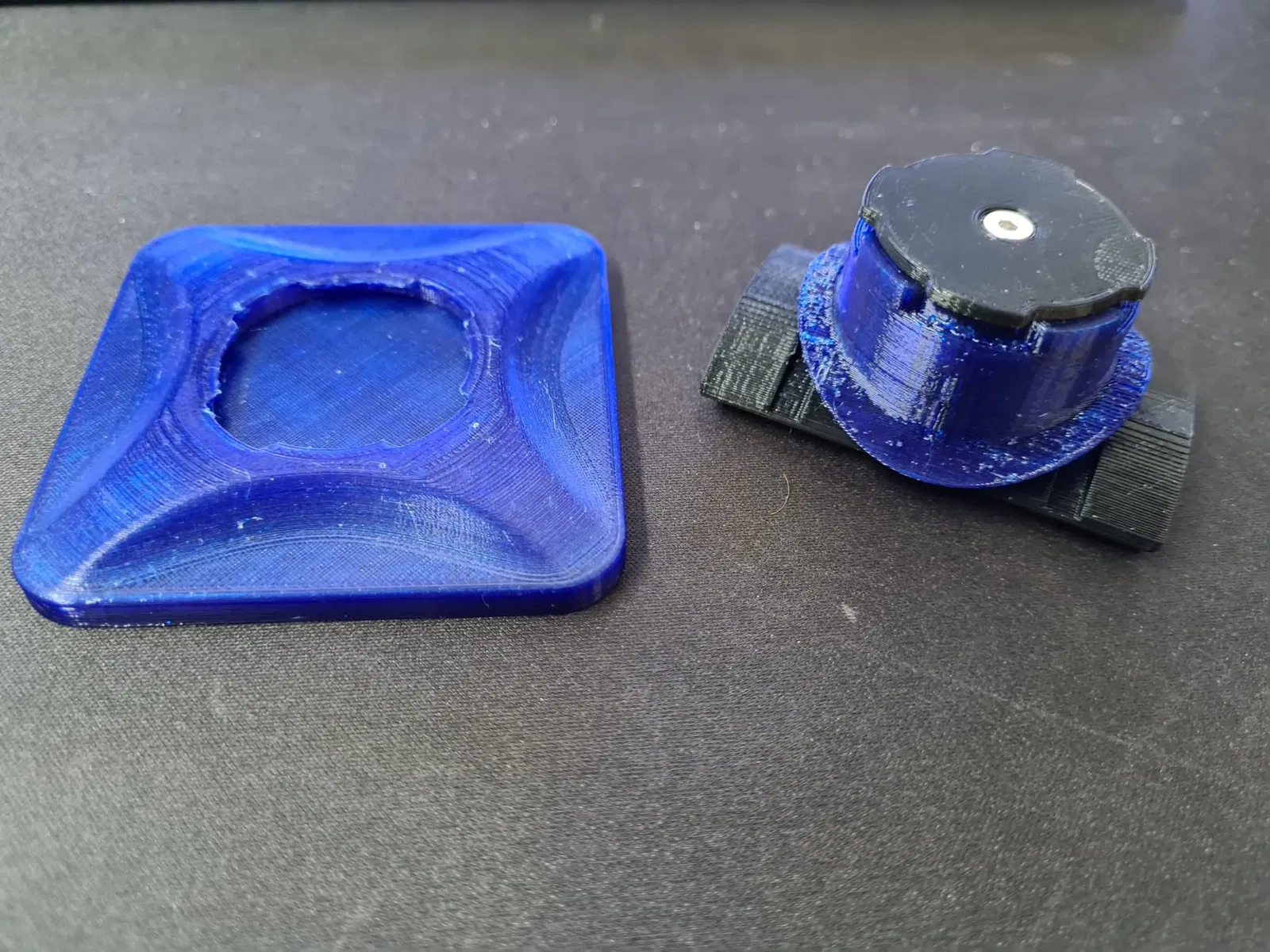

Tôi cũng đã thiết kế “bên vỏ” của hệ thống Quad-Lock, vì vậy bạn có thể tự in một bộ Quad-Lock hoàn chỉnh.

Tôi không thể nhận công lao cho lò xo, vì tôi đã lấy thiết kế từ đây: https://www.thingiverse.com/thing:2590838

Cài đặt in:

• Các bộ phận Cơ sở và Đỉnh có thể được in mà không cần hỗ trợ, Lò xo và Trượt phải được in với hỗ trợ.
• Đối với Lò xo, PLA hoạt động tốt nhất vì nó cứng hơn một chút so với PETG, vì vậy nó có thể cung cấp nhiều lực hơn.

Xây dựng:

1. Đặt Lò xo bên trong Trượt, nó nên có thể nén và giãn ra mà không bị kẹt. Bạn có thể cần phải mài bớt Lò xo một chút.
2. Chèn một Đai ốc M3 vào Cơ sở.
3. Chèn Cơ sở vào Bộ lắp Lò xo-Trượt
4. Đặt Đỉnh từ phía bên kia và vặn mọi thứ lại với nhau bằng một Đinh vít M3 chìm
5. Để cố định giá đỡ vào Xe đạp, tôi chỉ sử dụng Dây buộc

Xin hãy nhớ rằng cơ chế được sử dụng đã được cấp bằng sáng chế bởi Quad-Lock. Do đó, bản in này chỉ dành cho mục đích sử dụng cá nhân.
