Ngàm Afterburner Spider v3 cho Voron

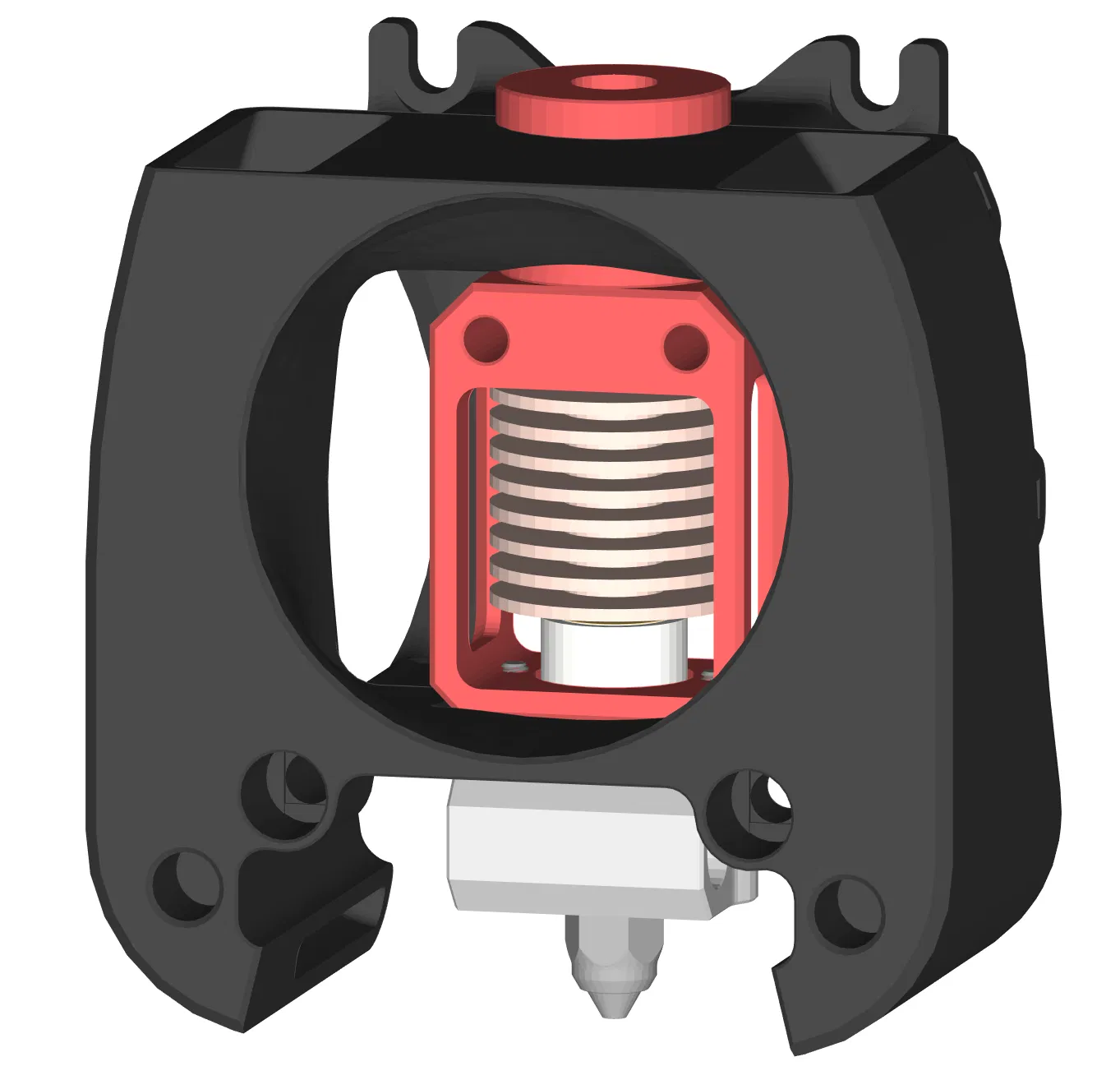

Các bộ phận đầu in Voron Afterburner được sửa đổi cho hotend Creality Spider v3. Hotend này có nhiệt độ cao/lưu lượng cao và có giá trị khá tốt nếu bạn mua được nó lúc giảm giá như tôi. Ban đầu được lắp trên Ender 3, khi tôi bắt đầu quá trình nâng cấp máy in đó, tôi nhận ra rằng ngàm afterburner sẽ không lắp vừa hotend này.

In bộ phận này như bạn vẫn làm với các bộ phận Voron khác, 4 lớp vỏ, độền đầy 40% trở lên bằng ABS.

Lắp ráp:

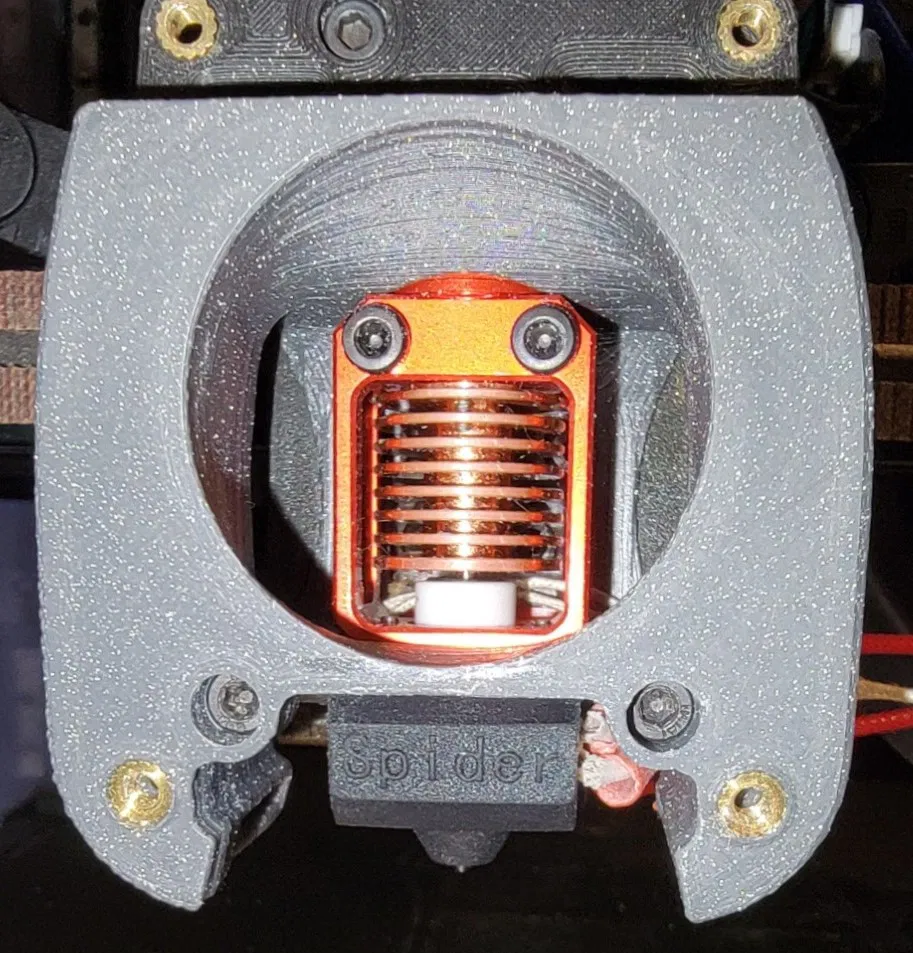

Bộ phận gia nhiệt có thể được gắn ở một trong hai bên của khối, đảm bảo nó ở phía bên phải. Bộ cảm biến nhiệt (ít nhất là trên máy của tôi) chỉ có thể lắp ở phía bên trái, vì vậy có một rãnh ở đáy của giá đỡ để luồn dây cảm biến nhiệt. Đảm bảo dây được giữ giữa tản nhiệt và phía sau để nó không ảnh hưởng đến ngàm và đi sang phía bên phải. Bạn có thể cần dây cảm biến nhiệt dài hơn một chút, tùy thuộc vào thiết lập của bạn.

Melt các insert nhiệt vào 4 lỗ ở phần sau của đầu in, sau đó lắp ráp phần còn lại của Afterburner như mô tả trong hướng dẫn: https://github.com/VoronDesign/Voron-Afterburner/tree/afterburner/Manual

Phần cứng yêu cầu thêm vào afterburner tiêu chuẩn:

• 2 - M3 Heat-set Inserts
• 2 - M3 22mm screws

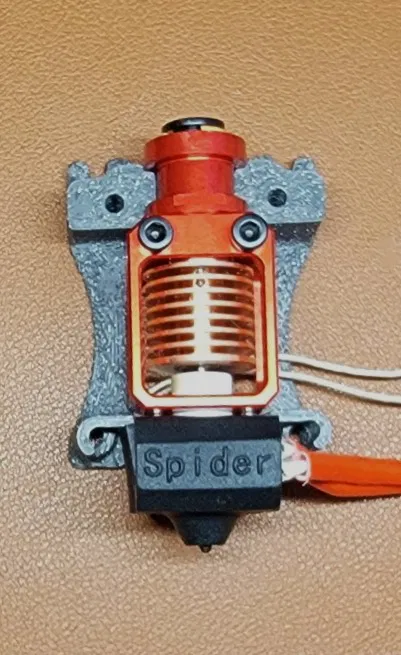

Lưu ý: Giá đỡ phía sau có hai phiên bản, phiên bản đầu tiên là cái tôi đã in trong ảnh, nhưng tôi nhận ra rằng các lỗ cho insert nhiệt chưa đủ sâu. Phiên bản 2 đã được điều chỉnh cho việc này, mặc dù các lớp vỏ hơi mỏng hơn, nhưng nó sẽ vừa vặn hơn và không để lại một cục ABS chặn các lỗ vít.
