Corner connector để xây dựng một hộp bằng gỗ

Corner connector để xây dựng một hộp bằng gỗ

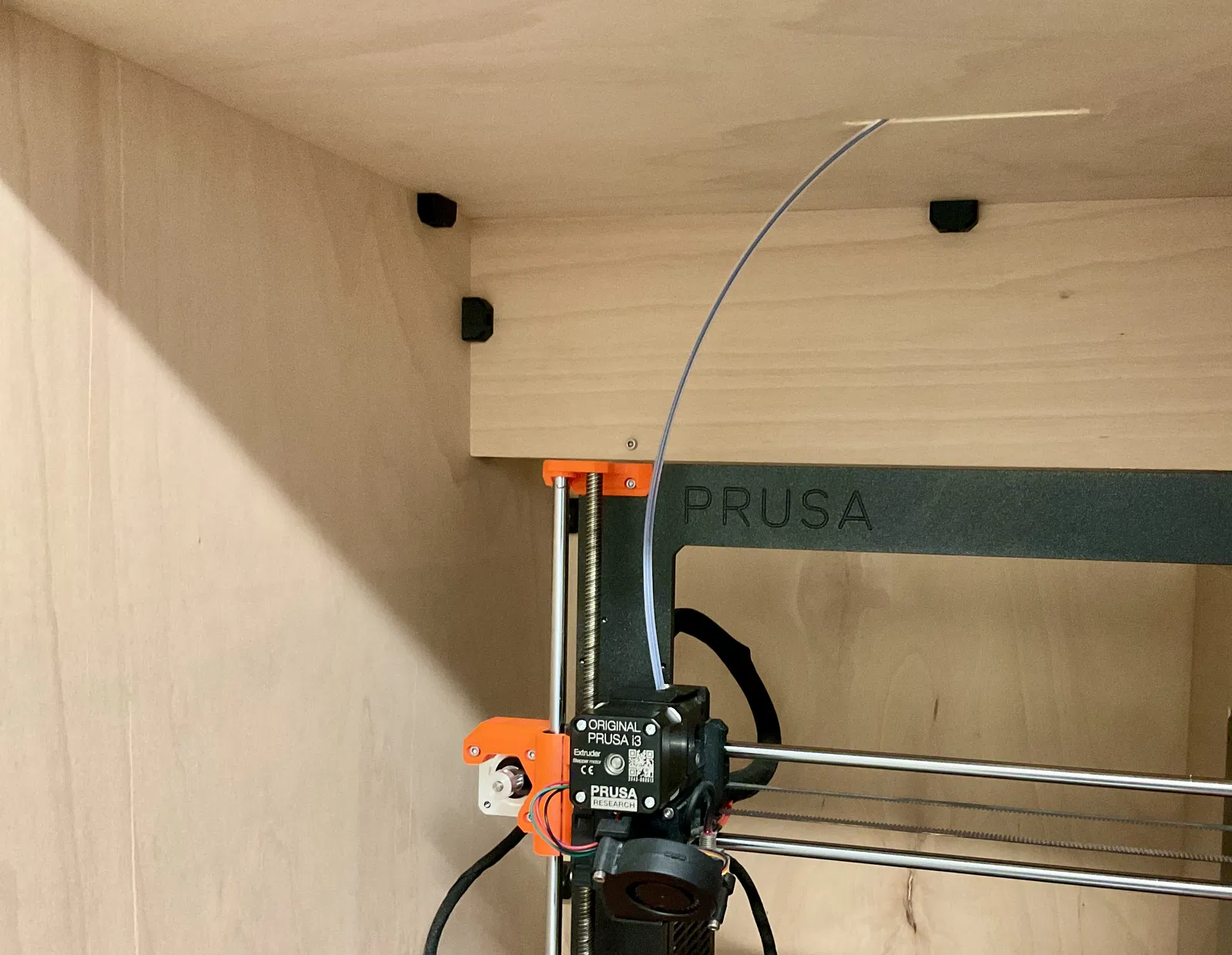

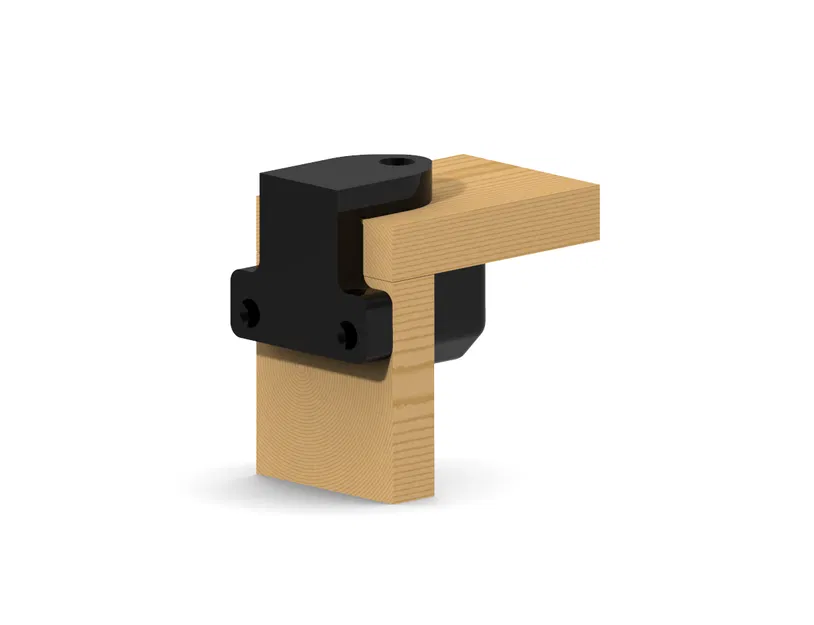

Corner connector được in với PETG và không cần hỗ trợ. Để đơn giản hóa khoan lỗ của các lỗ fix, tôi đã thêm một template khoan phù hợp với độ dày 8mm của các tấm.

*Danh sách phần:

• Corner connector | số lượng: ít nhất 2 được khuyến nghị để kết nối 2 tấm
• Vít lục giác M4 | số lượng: 1 (mỗi corner connector)
• Vít countersunk ⌀3x16 (cho gỗ) | số lượng: 2 (mỗi corner connector)
• Vít lục giác hoặc trụ M4x16
• Tùy chọn: washer cho M4

*Danh sách công cụ:

• Khoan ⌀4 để tạo lỗ cho vít M4
• Khoan ⌀3 để tạo lỗ vít countersunk ⌀3
• Counter sink
• Template khoan in

*Cấp lệnh in:

• Hỗ trợ: Không
• Độ cao lớp: 0,2mm hoặc 0,3mm
• Đường kính mũi khoan: 0,4mm hoặc 0,6mm
• Vết bờ: Không cần
• Bao bì: Không

*Cấp lệnh lắp ráp:

1. Xóa bớt phần nếu cần
2. Thêm vít lục giác M4 vào corner connector
3. Đảm bảo không có khoảng trống giữa các phần
4. Thêm lỗ vào các tấm bằng template khoan (⌀4 [1x], ⌀3 [2x])
5. Thêm corner connector vào tấm bằng vít countersunk ⌀3x16 (2x)
6. Thêm tấm thứ hai vào corner connector bằng vít M4x16
