Đế Điện Tử Phẳng Cho Đèn Khối Lập Phương Vô Cực

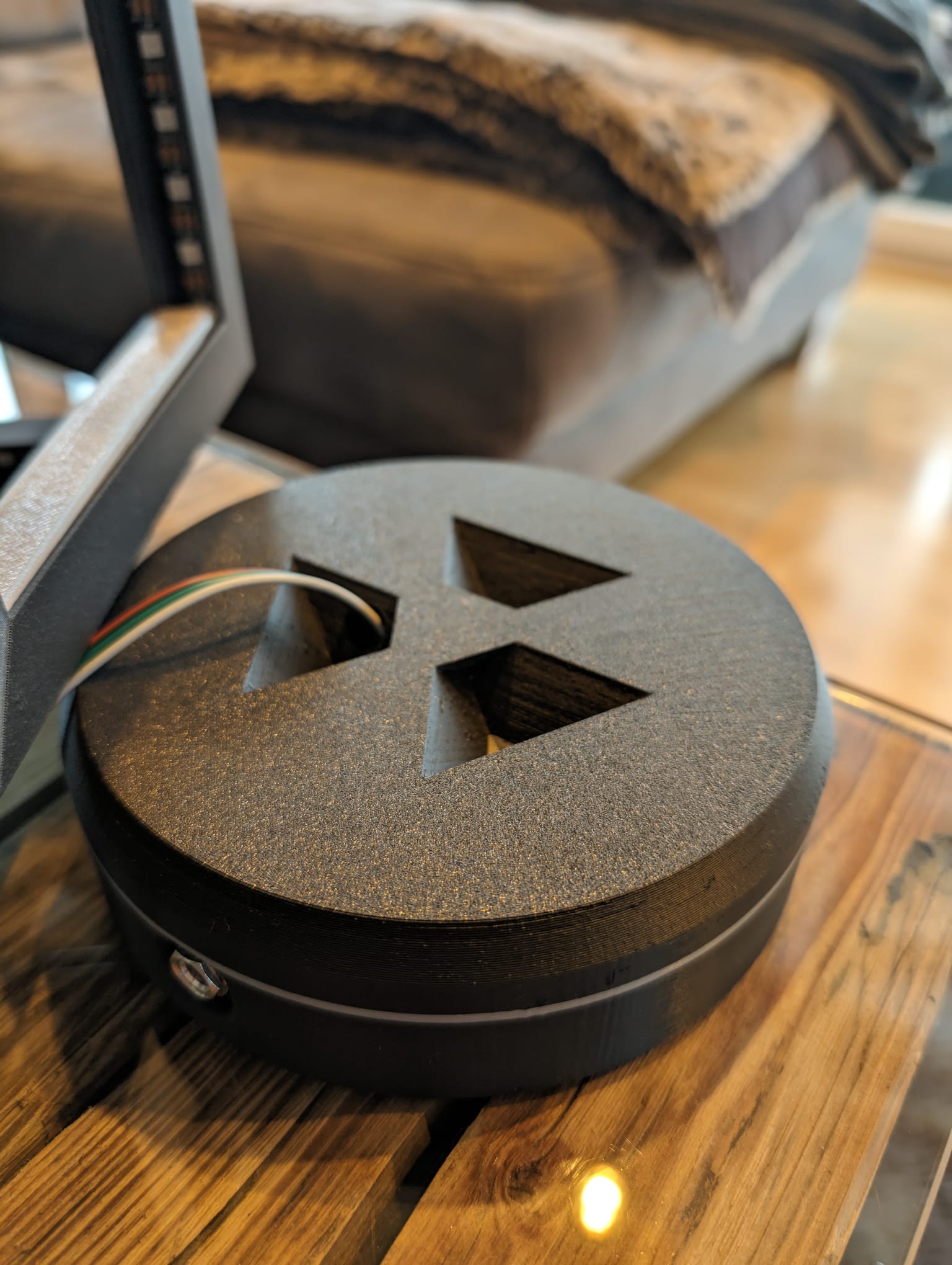

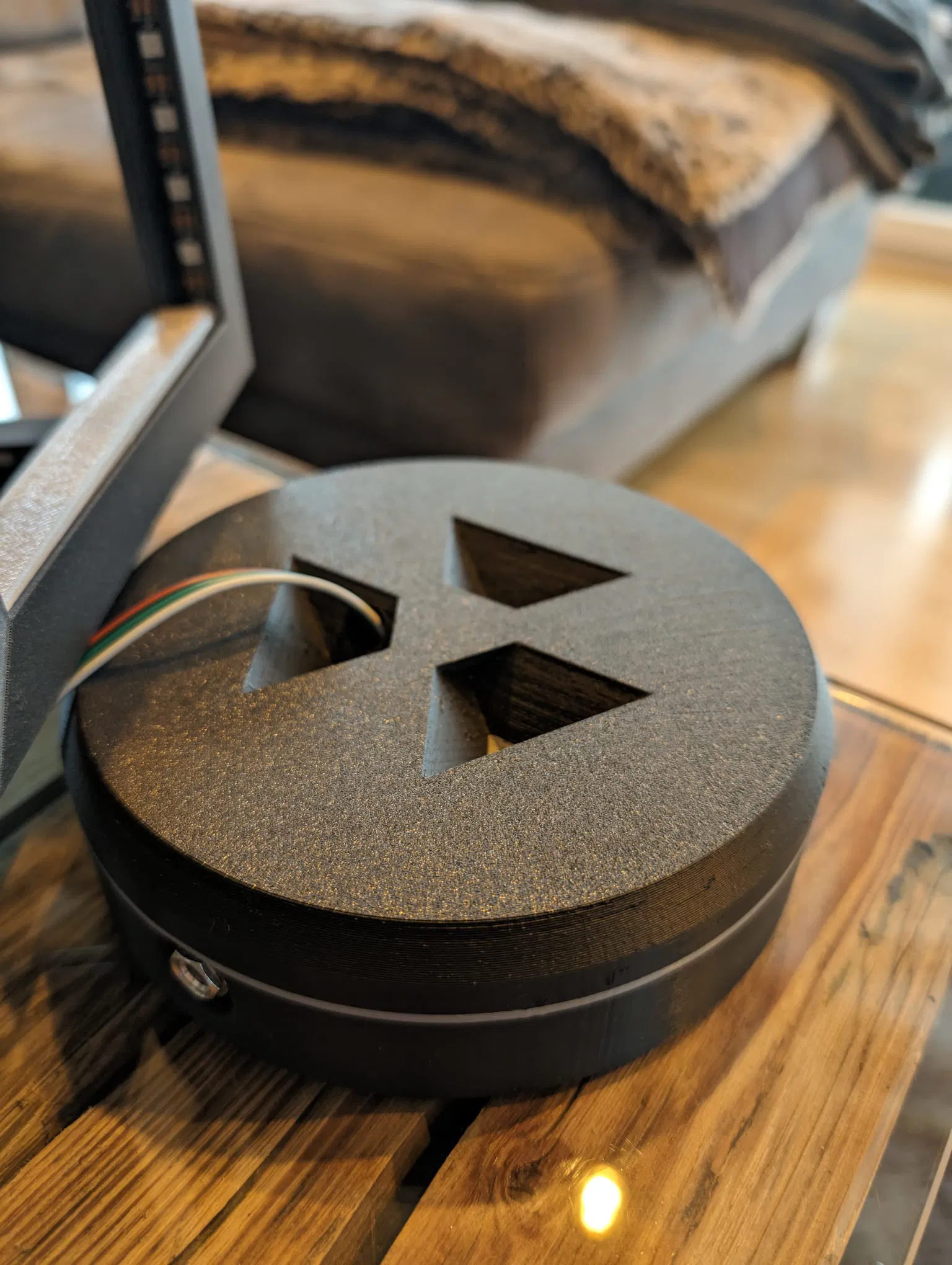

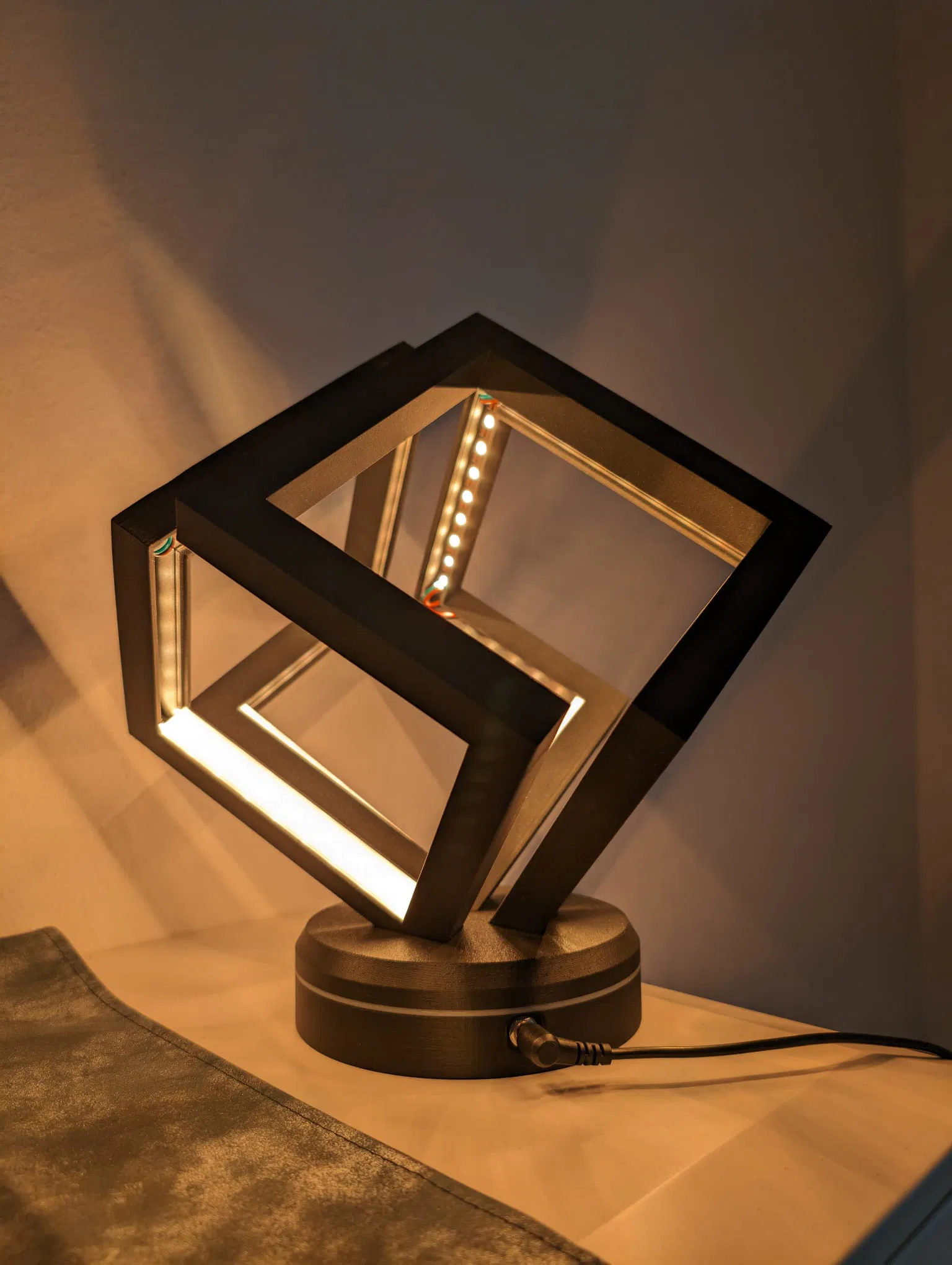

Cái đế này được thiết kế riêng cho Đèn Khối Lập Phương Vô Cực và WEMOS D1 mini. Đế có cổng kết nối 5V, cho phép cấp nguồn đủ cho 156 bóng LED sáng hết cỡ (khoảng 50W). Bộ điều khiển Wemos D1 mini được đặt gọn gàng bên trong. Đế được bắt vít M3x16 và có sẵn ốc nhiệt.
Mô tả

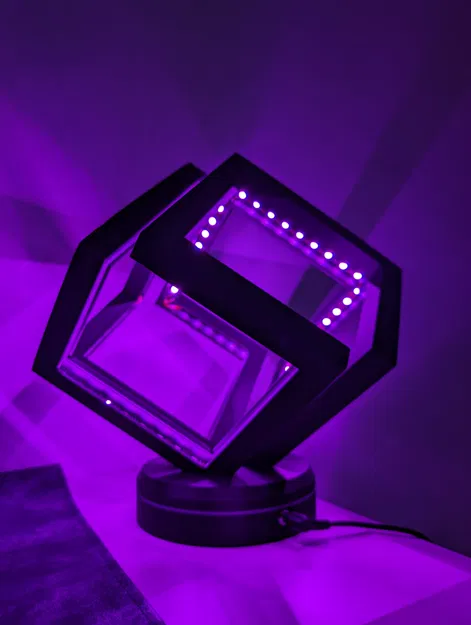

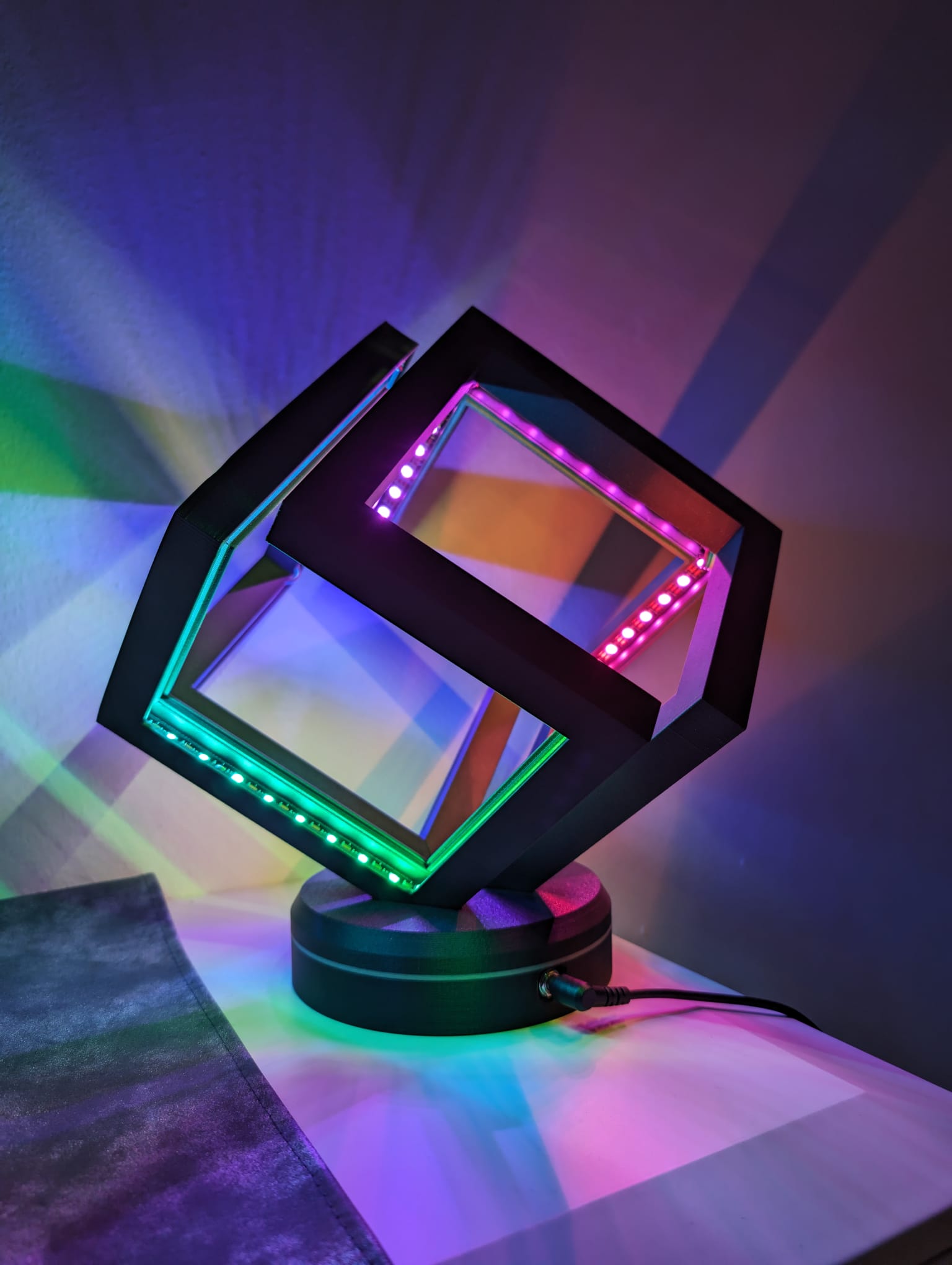

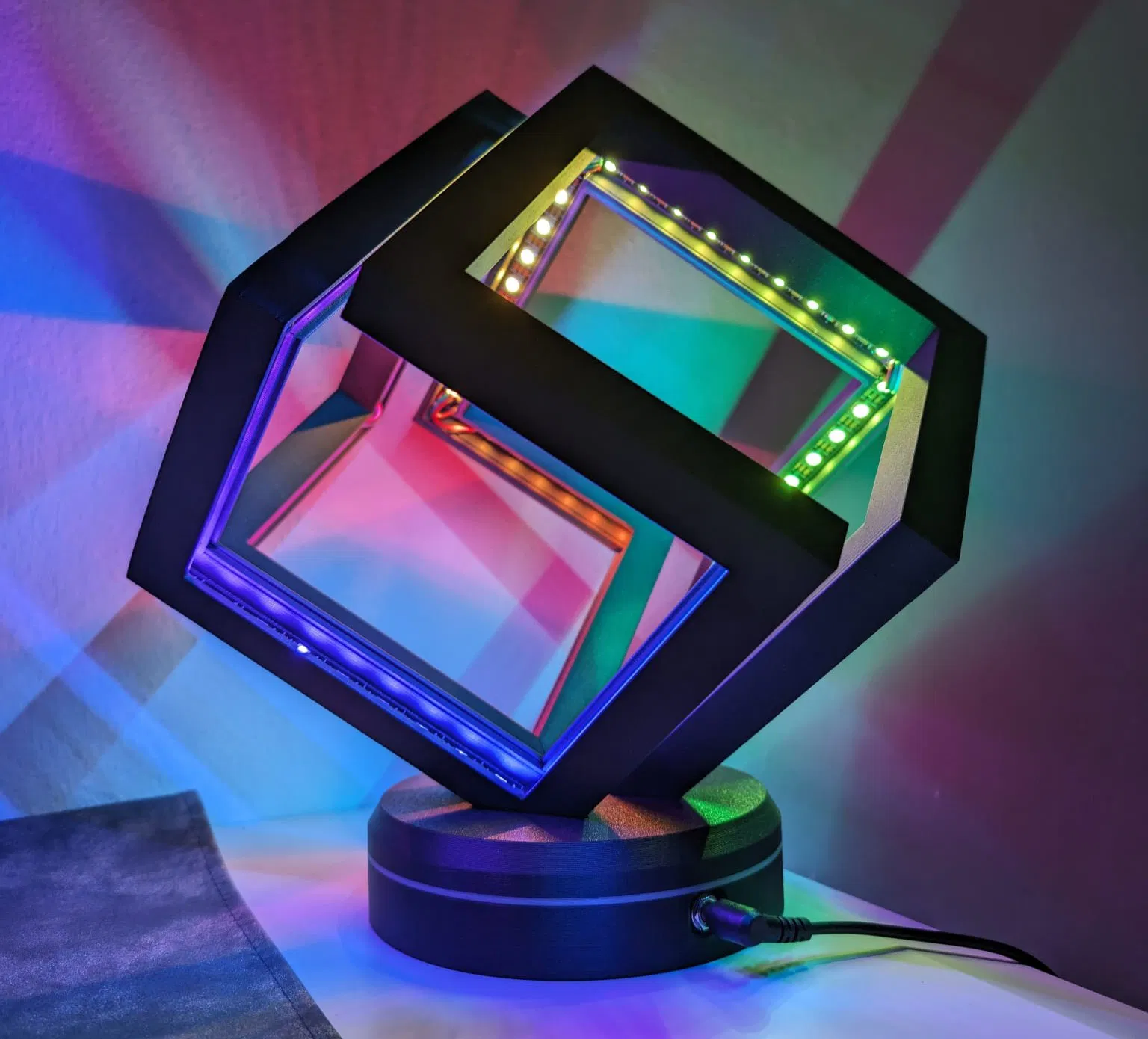

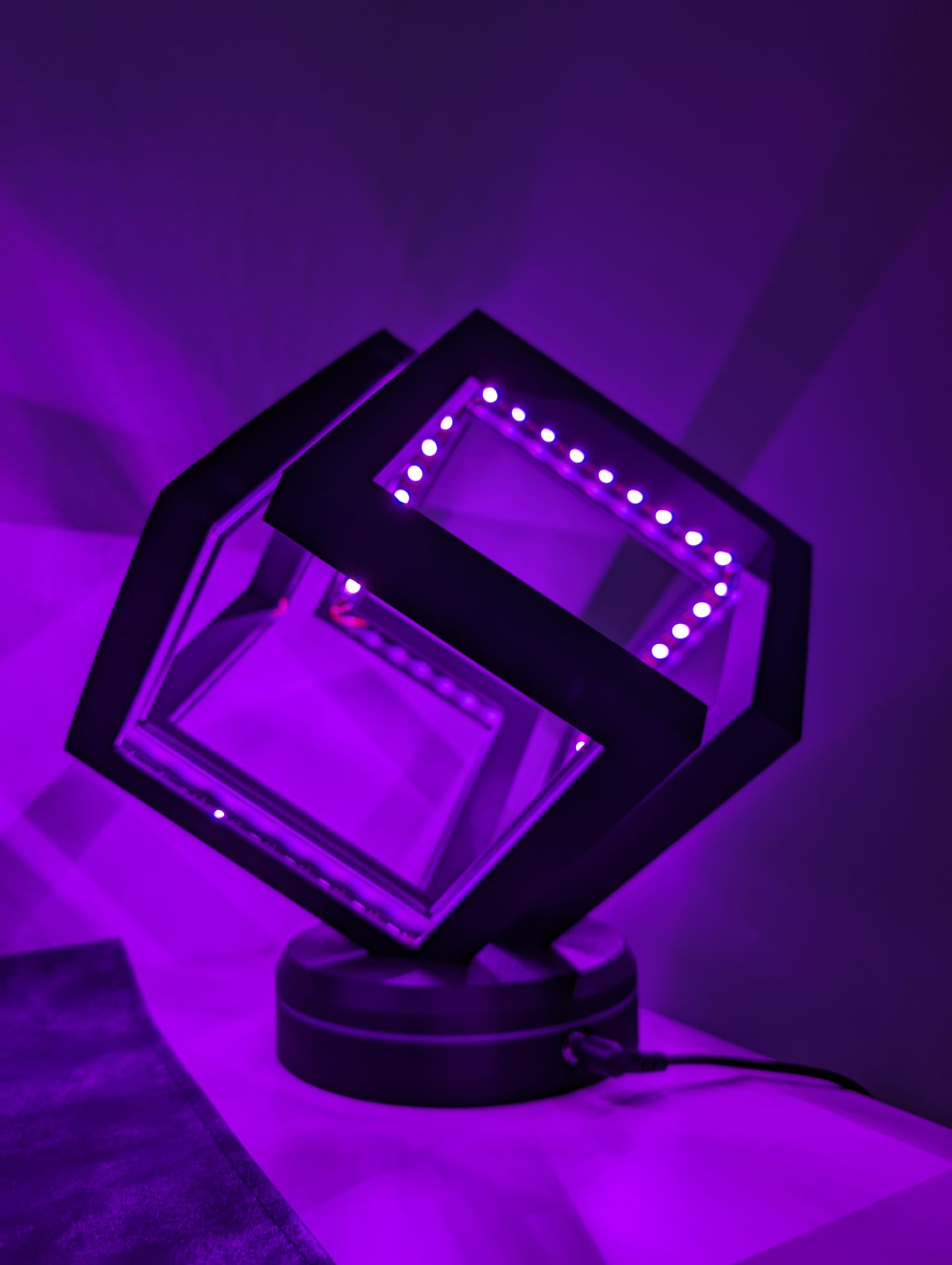

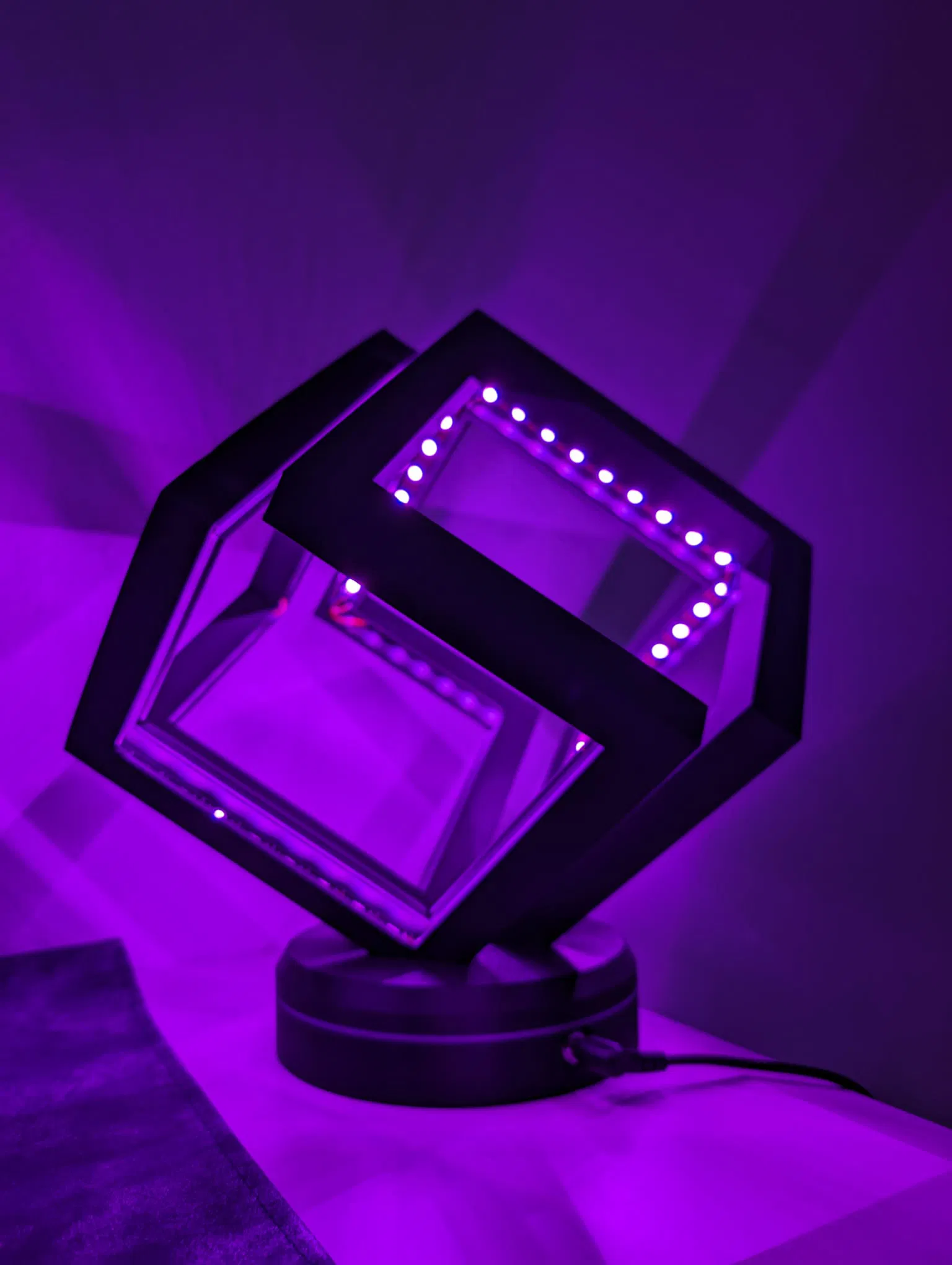

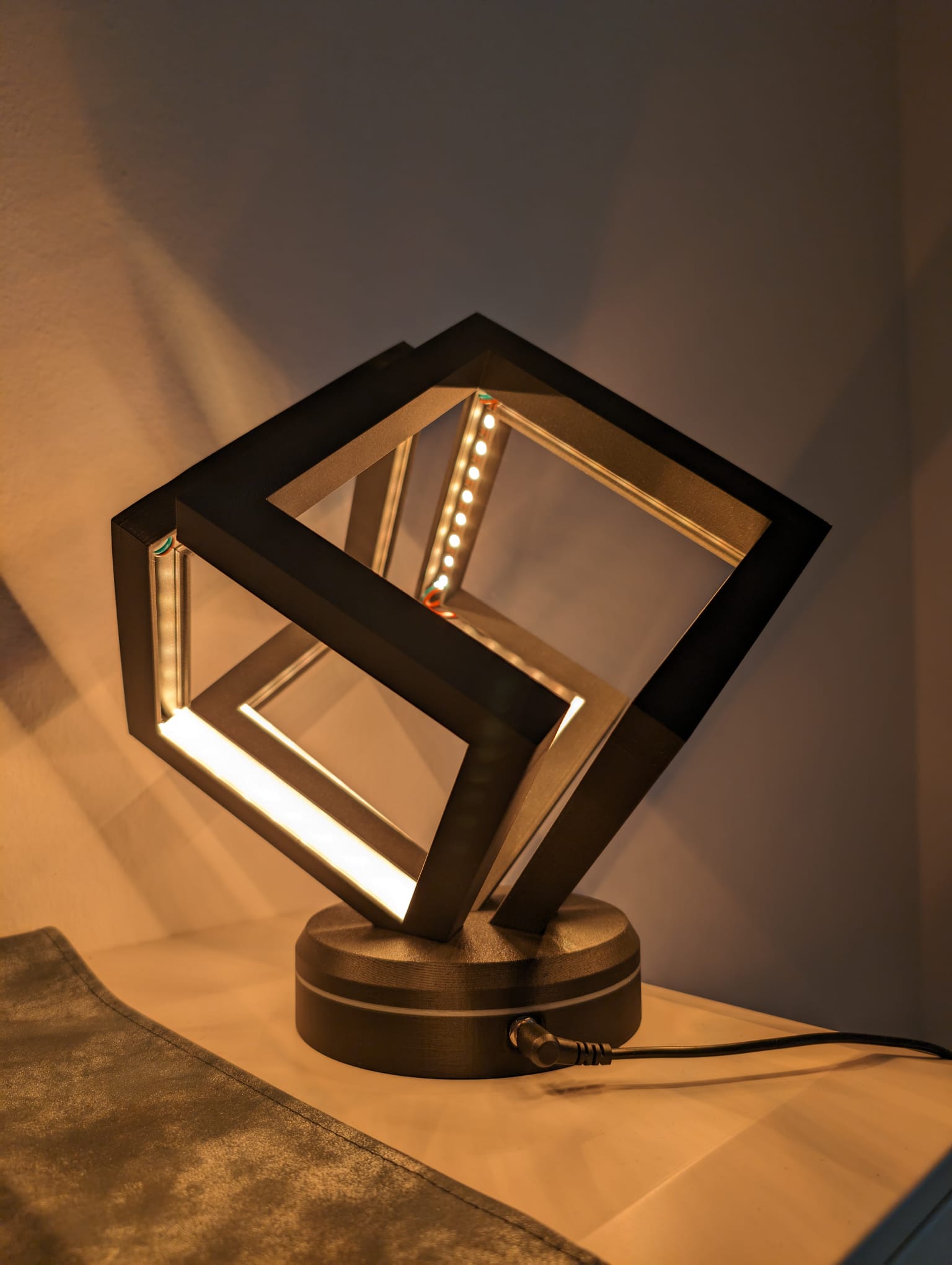

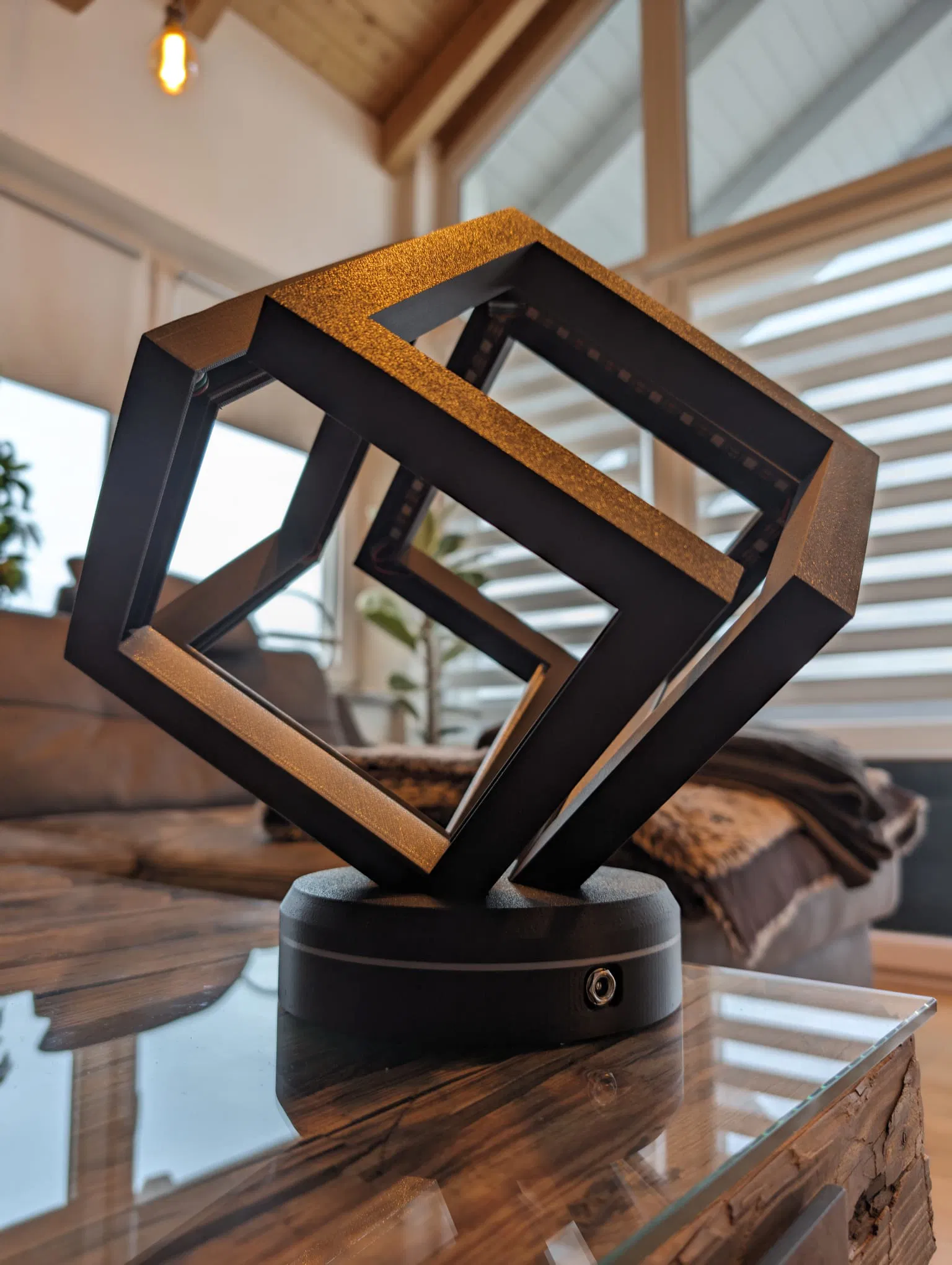

Cái đế này dành cho Đèn Khối Lập Phương Vô Cực (tui xài cái "Snap-fit Infinity Cube Light (No Glue)" của DieselRabbit) và WEMOS D1 mini.

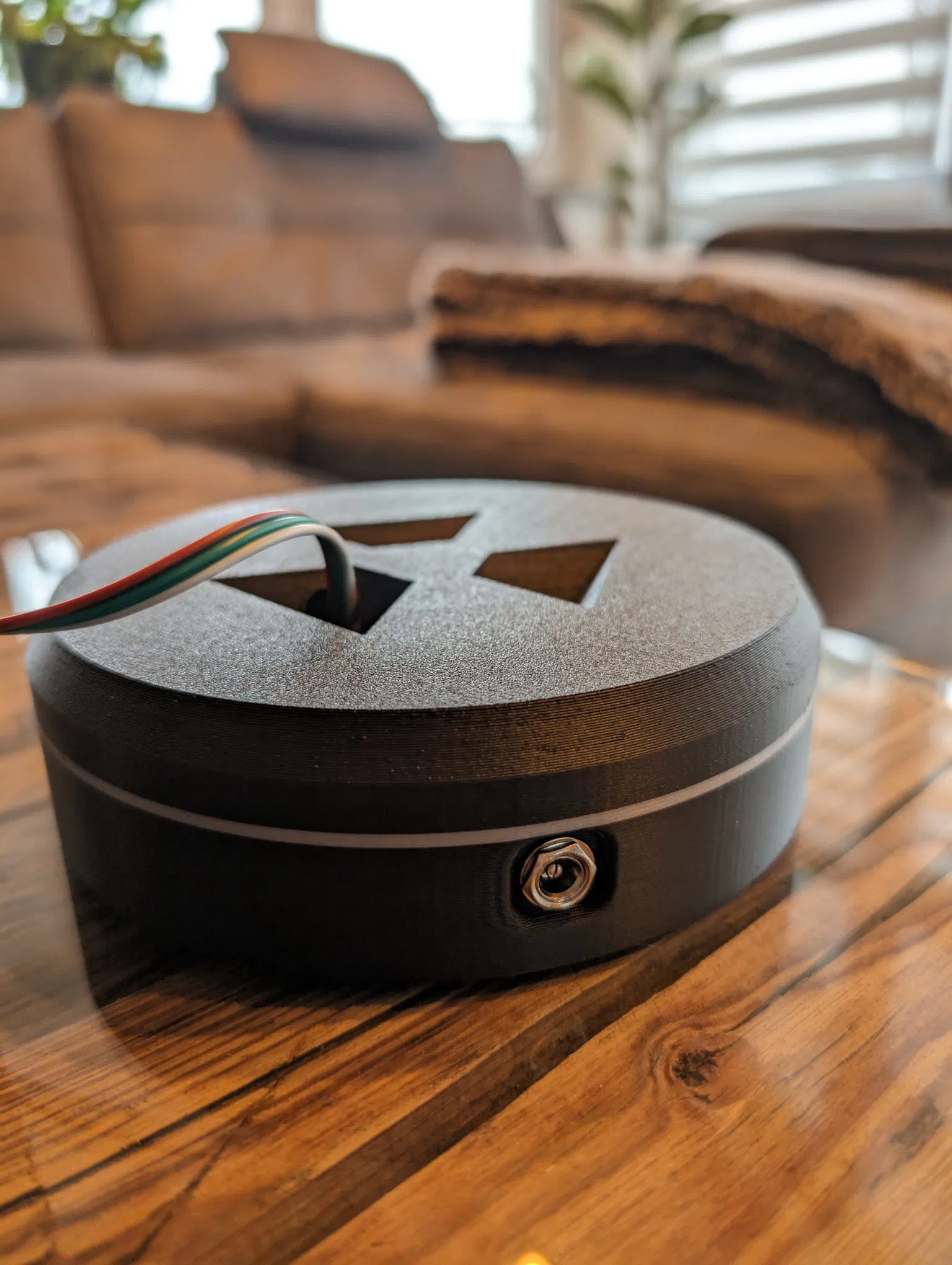

Tôi đã thêm cổng kết nối 5V vì đèn của tôi có tới 156 bóng LED, cần khoảng 50W để sáng hết cỡ. Tức là 10A. Công suất tối đa của bộ điều khiển là 850mW/1W.
Để sáng hết cỡ, bạn phải chỉnh giá trị dòng điện tối đa trong giao diện WLED.

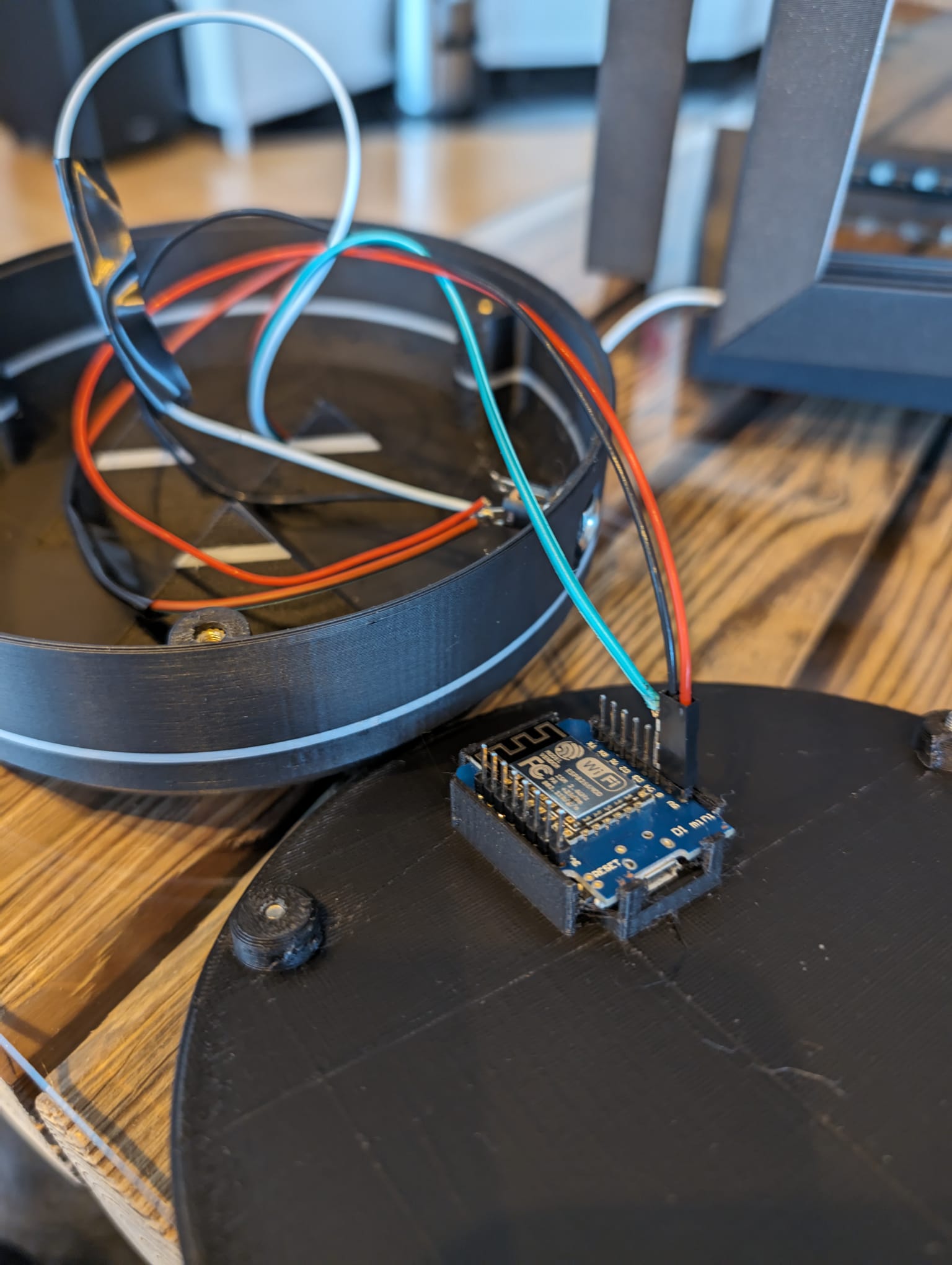

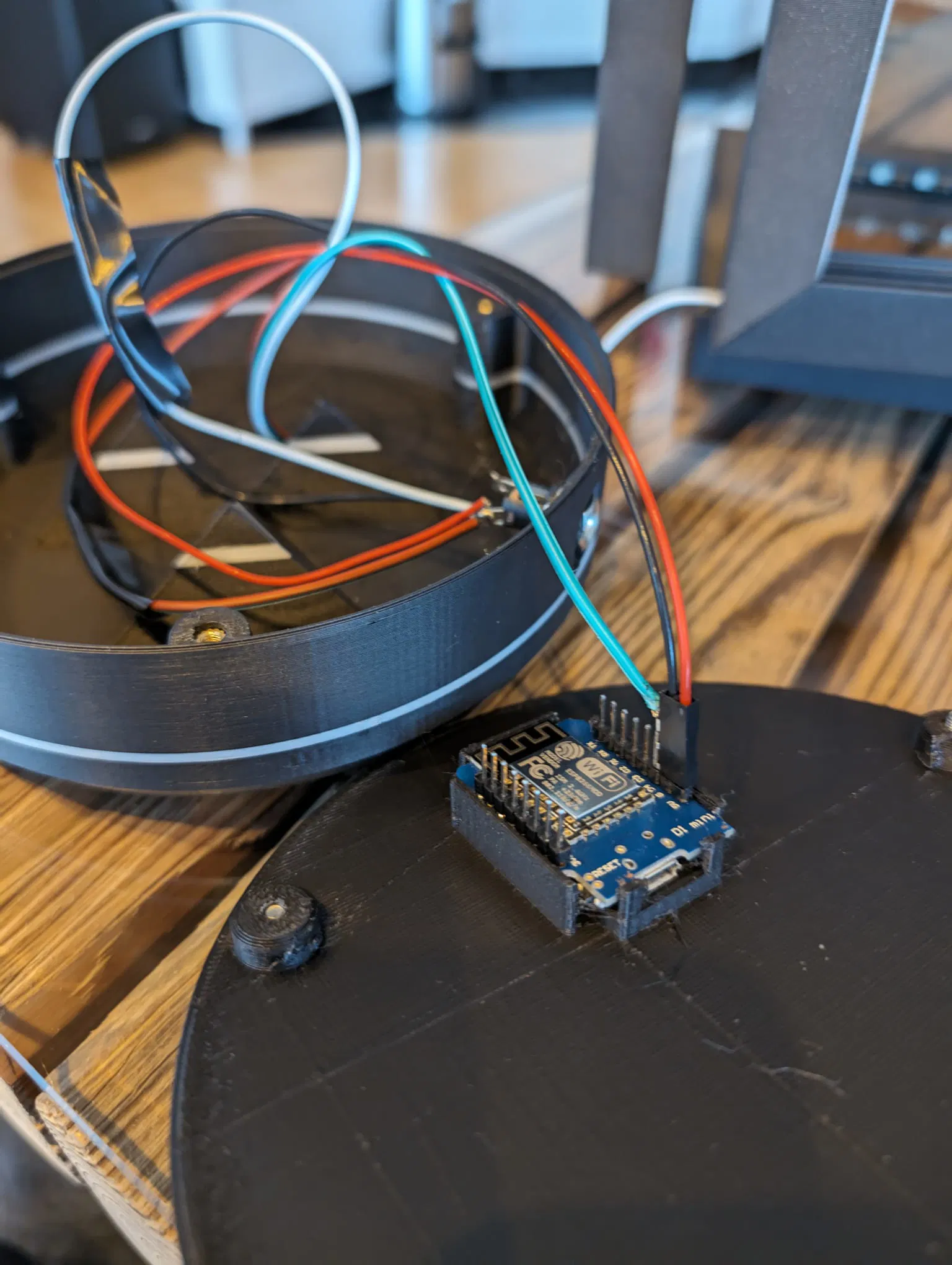

Bộ điều khiển là Wemos D1 mini, bạn có thể đặt nó lên Phần Đáy của đế.

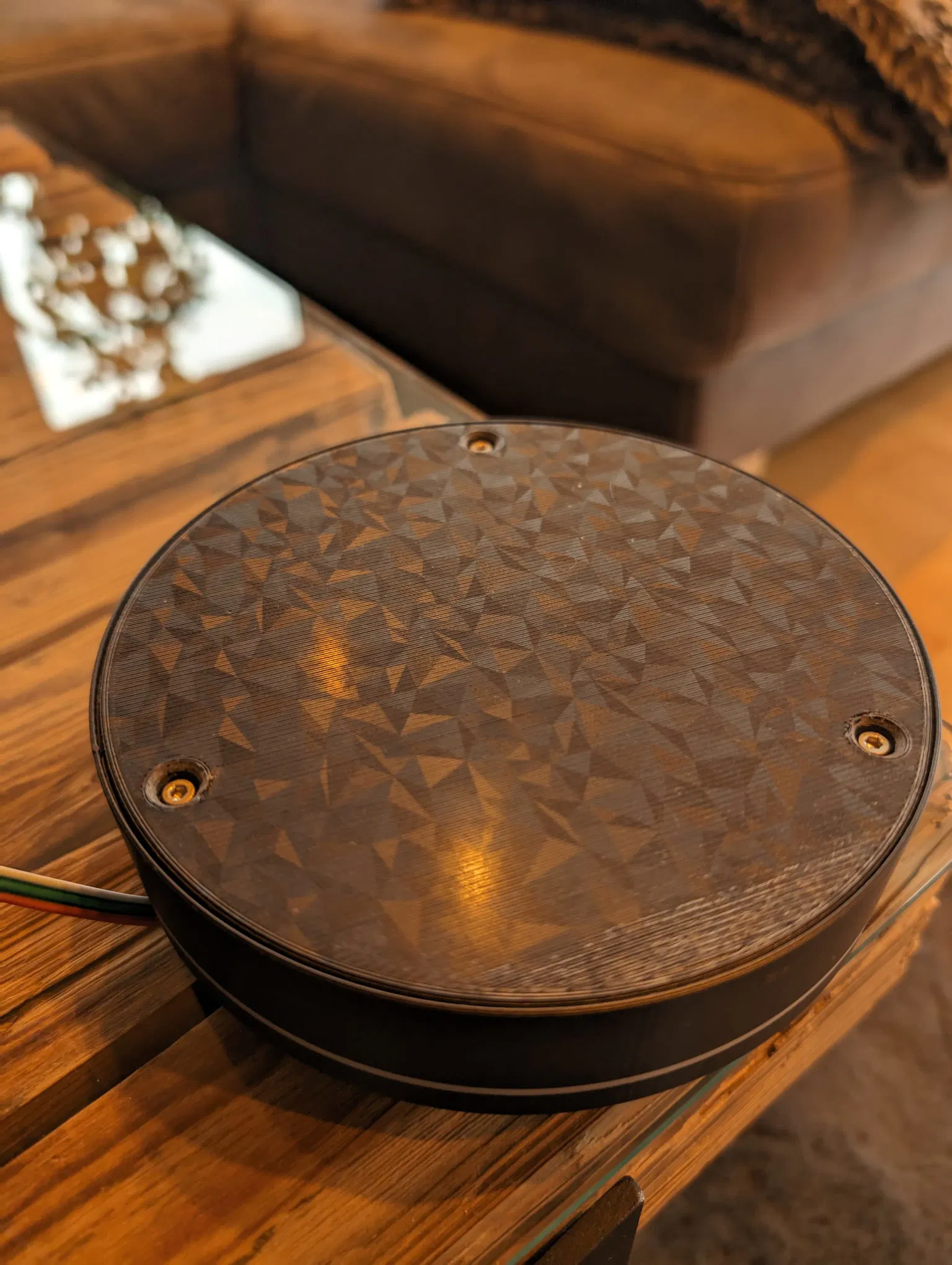

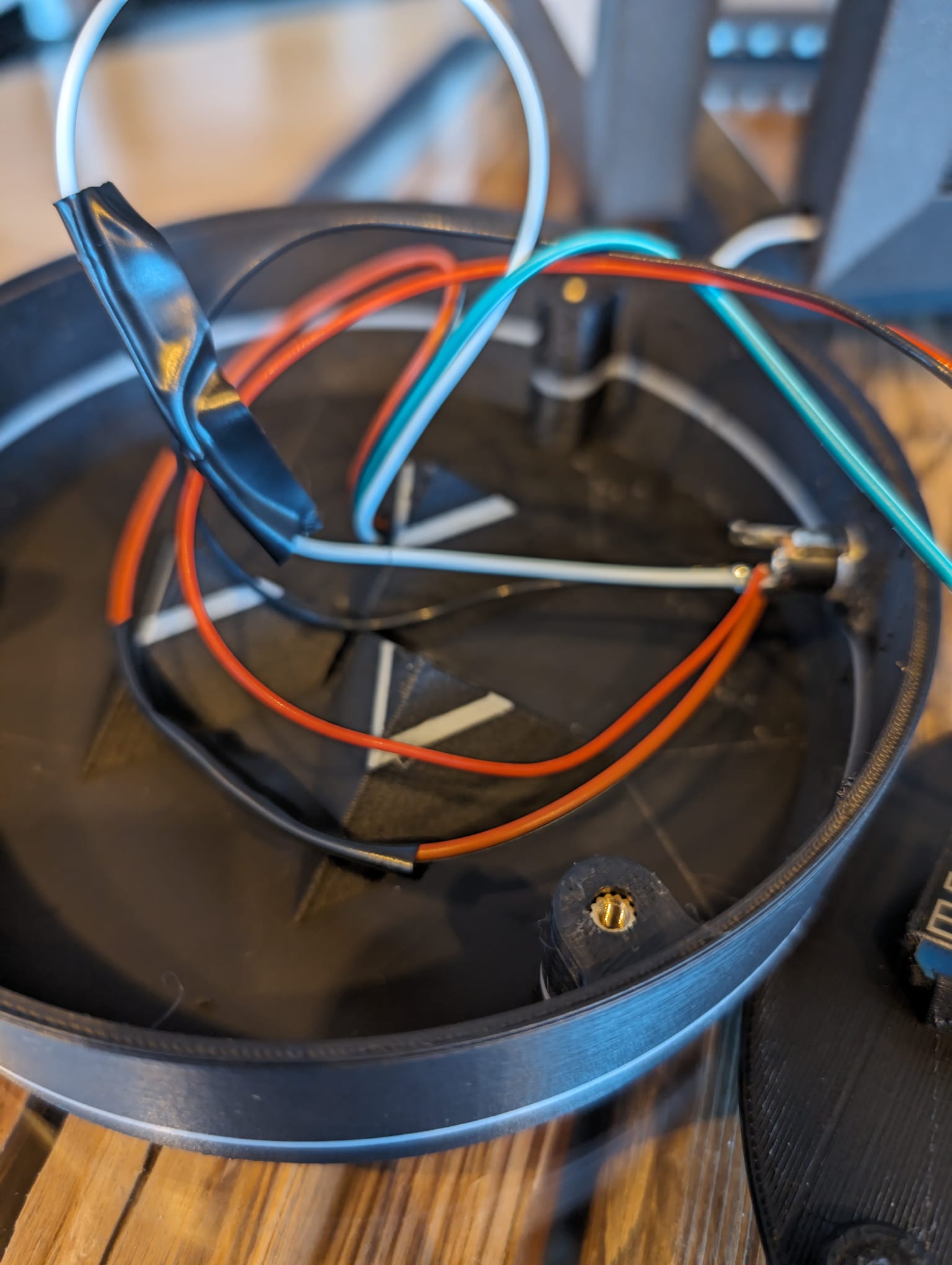

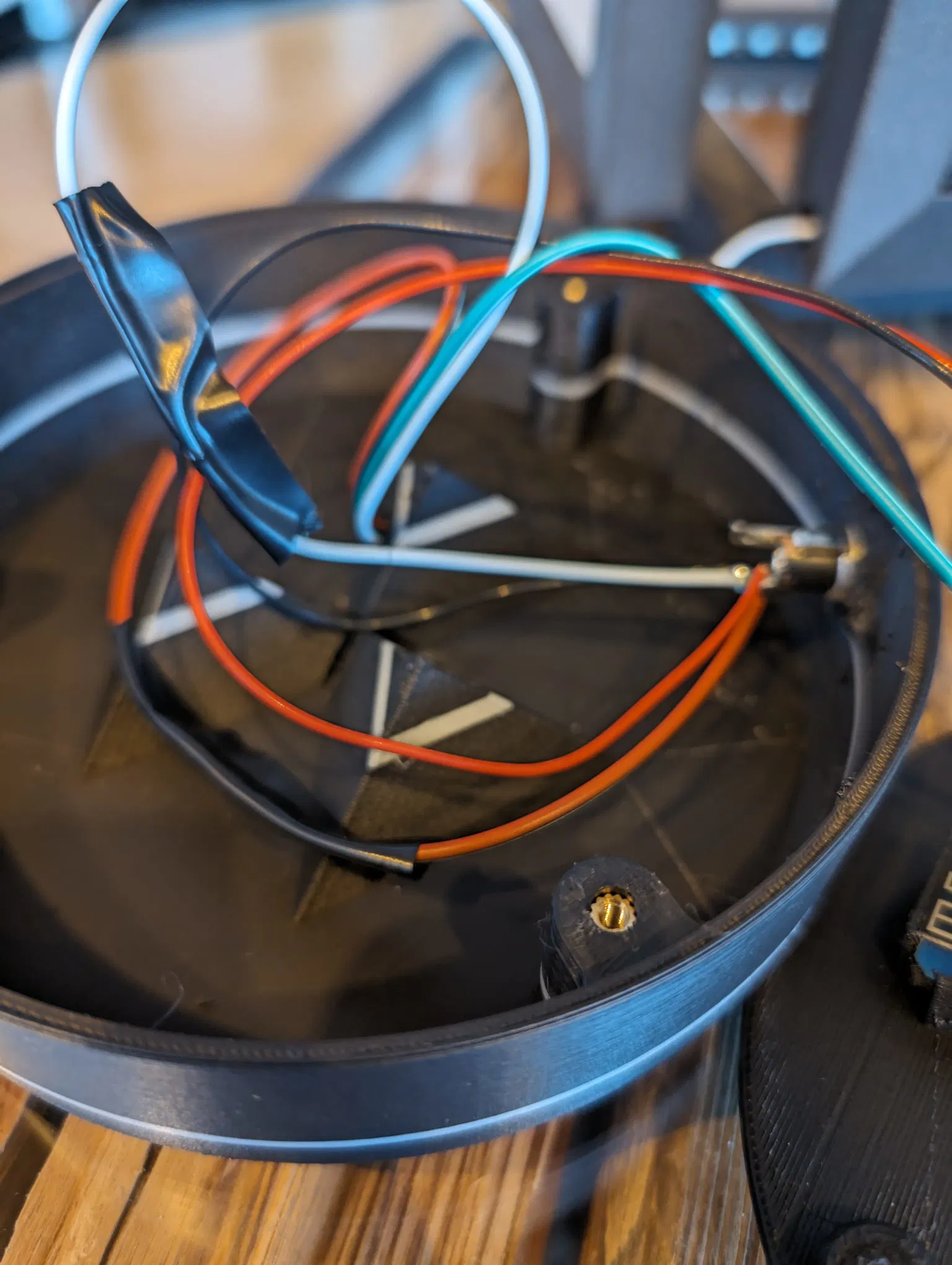

Đế được bắt với nhau bằng 3 con vít M3x16. Bên trong hộp có các ốc nhiệt M3.

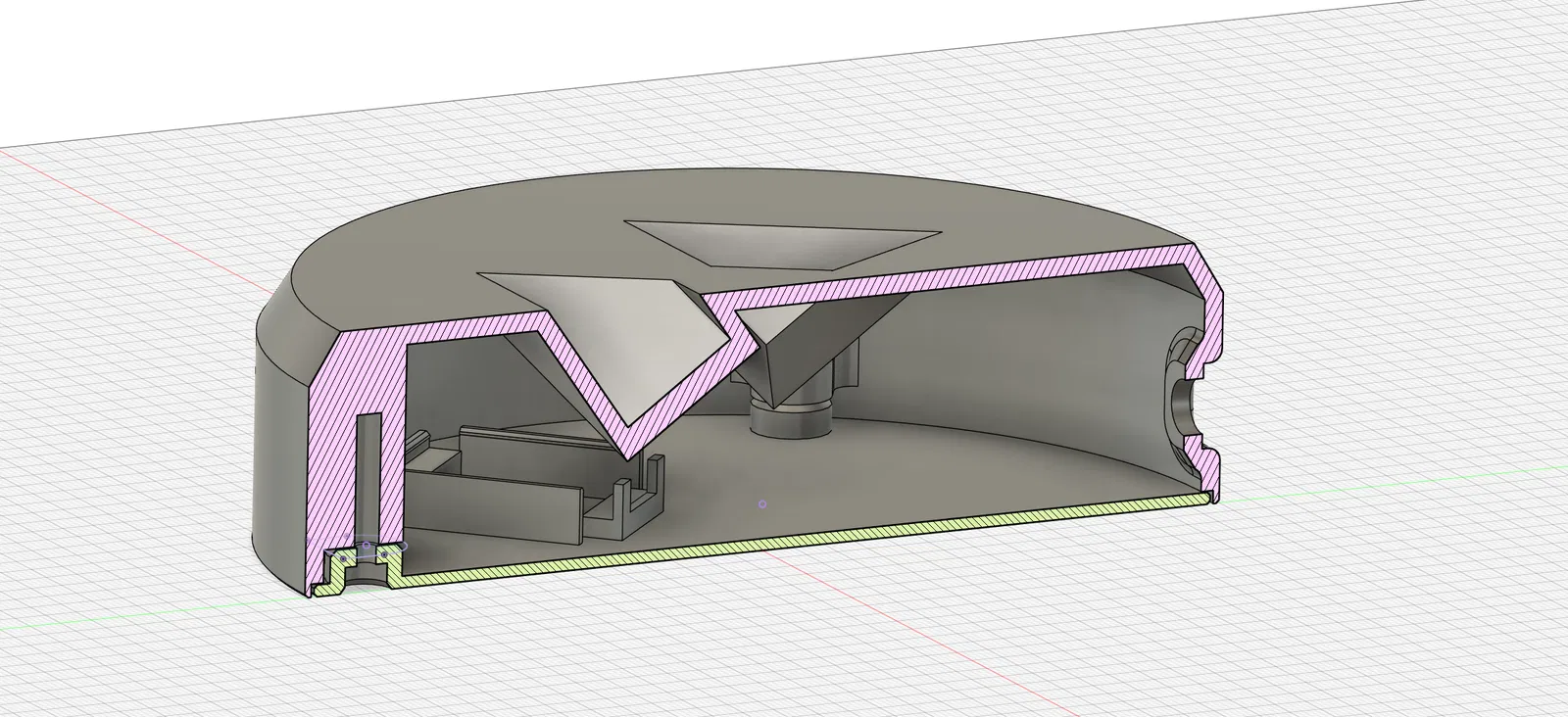

Tôi cũng đã thêm file .f3d nếu bạn muốn thay đổi gì đó. Hoặc viết bình luận, tui có thể chỉnh sửa lại cho :)
