Chống rung trục Z cho Sovol SV06

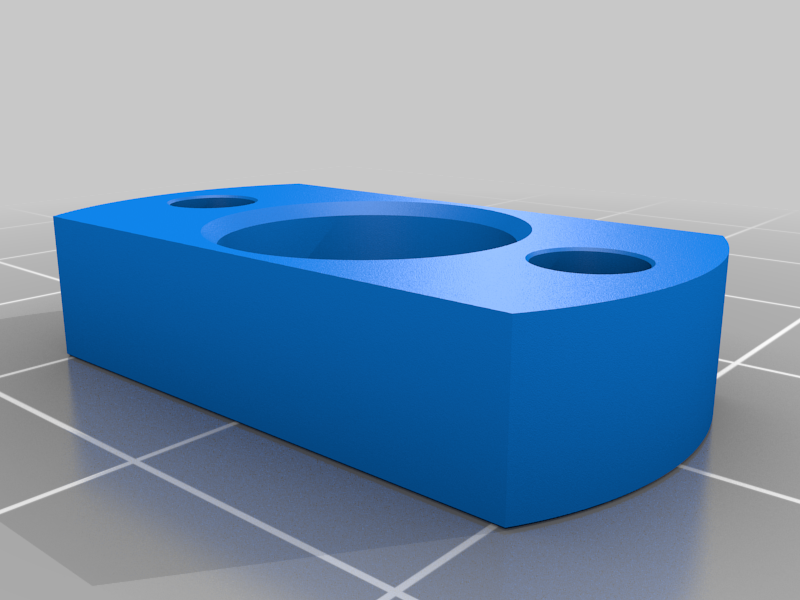

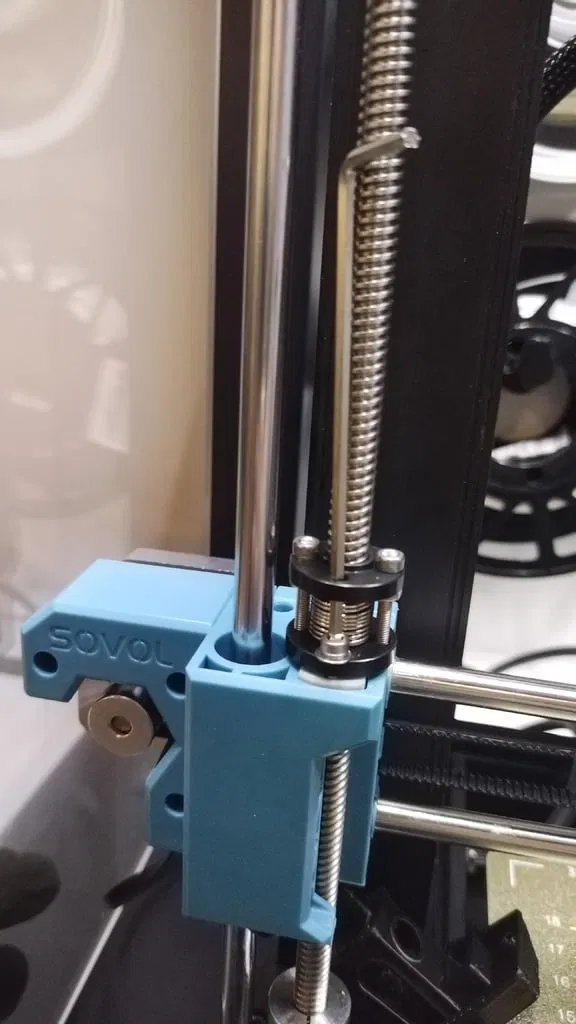

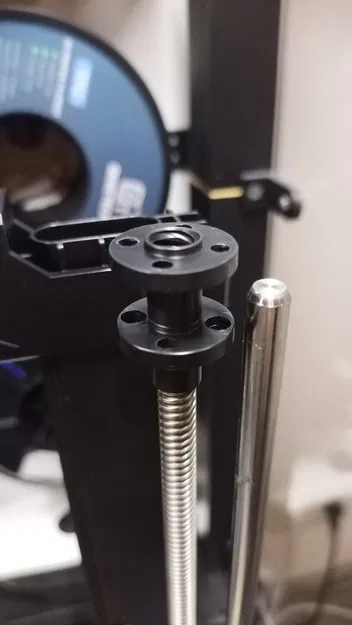

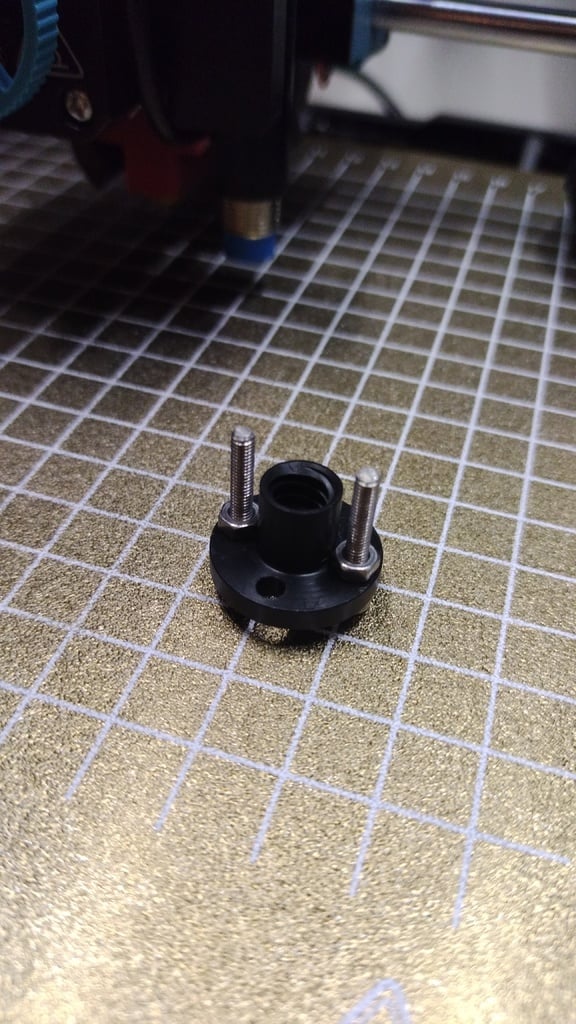

Đây là một bộ phận chống rung cho trục Z trên máy Sovol SV06, được chế tạo để khắc phục tình trạng không có nhiều khoảng trống ở phần trên của máy (chỉ 24mm giữa bộ giới hạn trục Z và cầu nối). Các bộ phận chống rung có sẵn trên thị trường thường quá dài, nên tôi đã tự chế tạo giải pháp này. Bạn có thể sử dụng bộ chuyển đổi tại https://www.f3d.vn/3d-model/92113-adapter-dai-oc-truc-quay-cho-sovol-sv06 để lắp hai bộ đai ốc trục tiêu chuẩn. (Lưu ý: Một trong hai bộ đai ốc bạn cần phải khoan thêm hai lỗ lớn hơn, xem trong liên kết hướng dẫn.) Trước tiên, bạn cần xem xét các lỗ trên hai bộ đai ốc khớp với nhau như thế nào khi bạn vặn chúng lại với nhau. Không nên có khoảng cách quá lớn giữa chúng, nếu không bộ phận cuối cùng sẽ quá dài. Tuyệt đối không được vặn chặt hai bộ đai ốc vào nhau, nếu không lò xo sẽ không hoạt động đúng chức năng. Nếu không có lỗ nào khớp hoàn hảo, bạn có thể cắt ngắn bộ đai ốc phía trên một chút cho đến khi nó vừa vặn. Hai vít dẫn hướng của bộ đai ốc trục phía trên không được nhô ra khỏi mặt bích của bộ đai ốc phía dưới. Bạn cần chuẩn bị: Để cố định các bộ đai ốc phía dưới:

• 4 vít M3 x 16
• 4 vòng đệm M3 Đối với các bộ đai ốc phía trên (trong trường hợp của tôi):
• 4 vít M3 x 18mm (hoặc vít M3 x 20mm đã được cắt ngắn)
• 4 đai ốc M3
• 2 lò xo nén

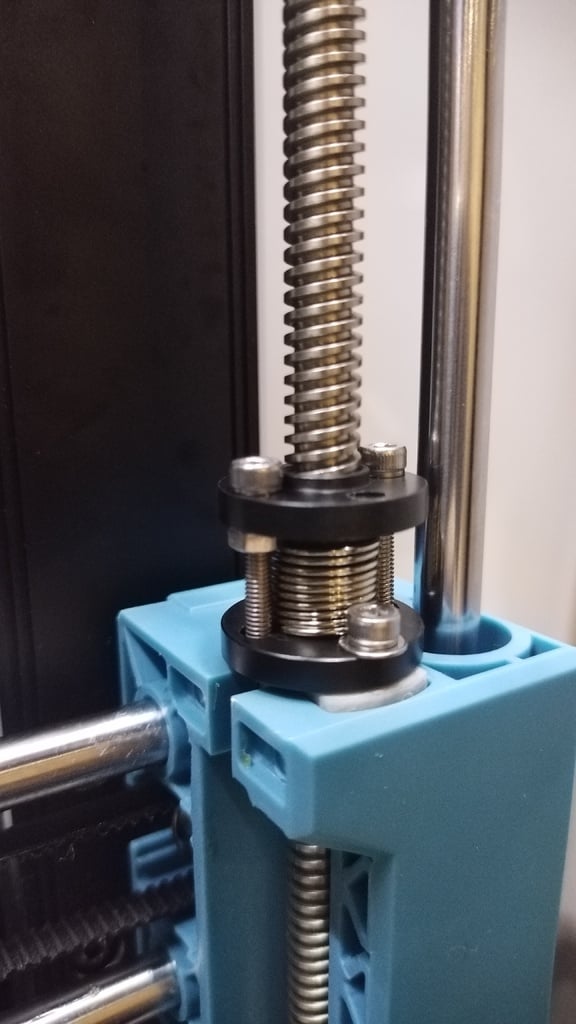

• Kích thước: 0.8x12x40mm Bạn cần vặn chúng lại với nhau, sau đó siết chặt các vít phía dưới thông qua các lỗ. Lý tưởng nhất là lò xo nén nên nằm giữa các đai ốc M3 và các vòng đệm phía dưới.
