Vỏ Case cho Camera Nhiệt MLX90640 với Raspberry Pi Zero 2W

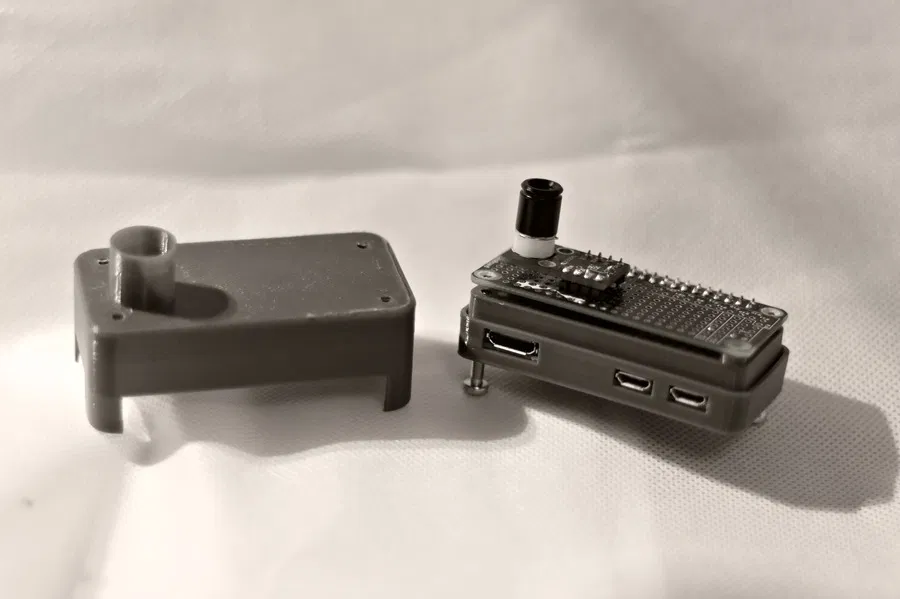

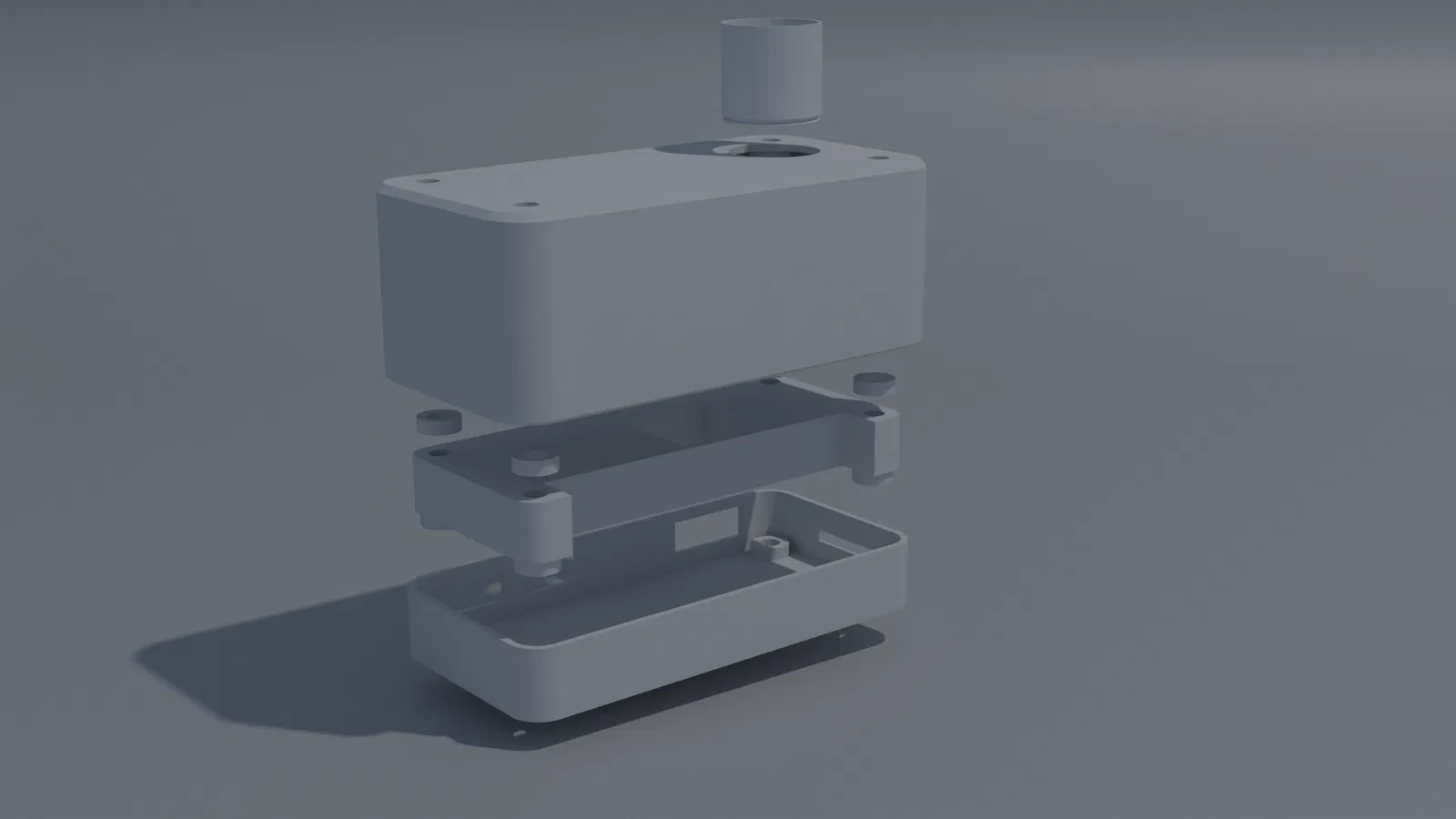

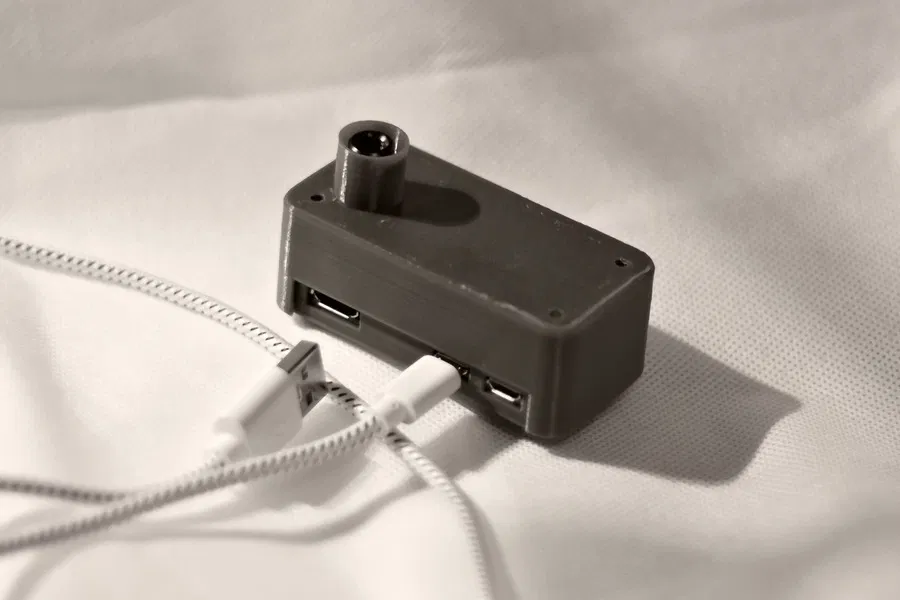

Vỏ case bảo vệ cho camera nhiệt MLX90640 khi kết hợp với Raspberry Pi Zero 2W. Vỏ được in từ Petg, không cần support và đi kèm hướng dẫn lắp ráp chi tiết cùng các linh kiện cần thiết. Tối ưu cho Raspberry Pi Zero 2W chạy camera nhiệt 4fps.
564
Lượt Xem
3
Lượt Thích
43
Lượt Tải
Cập Nhật Dec 15, 2025
Mô tả
Mô tả
Cái vỏ này được thiết kế để bảo vệ thiết bị khỏi bị hư hại :).
Rasperry Pi Zero 2W có đủ sức mạnh xử lý để truyền video từ camera nhiệt 4fps.
Thiết bị sẽ ấm lên sau vài giờ hoạt động liên tục.
In ấn
Tui đã dùng Petg 100% infill cho tất cả các bộ phận, ngoại trừ một cái - cho bộ phận “cover-spacer1” thì infill là 20%.
(không cần support)
Các bộ phận bổ sung cần thiết:
- Raspberry Pi Zero 2W
- Module MLX90640 (i2c)
- Tản nhiệt cho Raspberry Pi (14 x 14 x 6 mm)
- (2-4) Ốc vít M3
- Proto Board cho Raspberry Pi Zero
- Phần mềm - Linux và https://tomshaffner.github.io/PiThermalCam/
