HexiBox Series: Loa siêu trầm Bandpass bậc 7 Dayton TCP115-4 remix: cho máy in nhỏ hơn và khớp nối khác

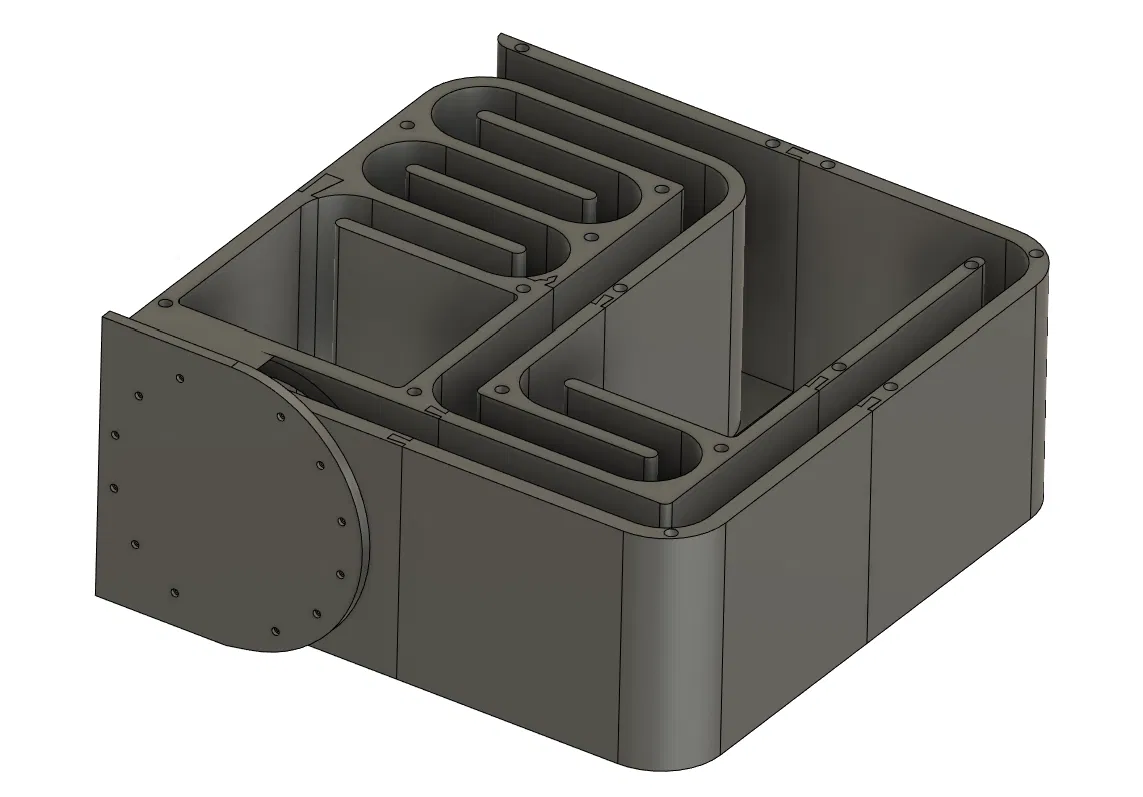

Dự định in 4 bộ phận này và sau đó sử dụng ván ép dày ½ inch danh nghĩa (0,472 inch) cho mặt trên và mặt dưới. Để sử dụng thanh ren (¼-20 hoặc tương tự, đây là lỗ 6,5mm) để kẹp chặt lại.

Vẫn mong đợi có một số sửa đổi cho hình học chi tiết, có thể không in thẳng và mong đợi là nó sẽ hoạt động ngay. Nhưng tôi đang in và cập nhật hàng ngày khi tôi làm.

Tôi đăng bản đang trong quá trình thực hiện phòng trường hợp tôi bị đình trệ (nhưng cho đến nay mọi thứ đều tốt!) và nếu có ai quan tâm, cứ tự nhiên lấy tệp .f3d và tiếp tục!

Tôi thấy tốn 400-800g nhựa cho mỗi bộ phận, vì vậy đây là một con heo nhựa...

Tôi đang sử dụng vòi phun 0,6mm, 3 lớp vỏ, 40% mật độ.

Tôi dự định sử dụng "keo sáp" để làm kín giữa nhựa với ván ép ở mặt mở... mặc dù nếu cách này không hiệu quả, có lẽ tôi sẽ phải làm một mặt ghép nhỏ. Đối với mặt kín, dự định độ dày 1mm chỉ để làm kín không khí. Cấu trúc sẽ được xử lý bởi ván ép ở đó.

Tôi sẽ đo đáp ứng tần số khi hoàn thành...

24/12 cập nhật lỗ xuyên 6,5mm (vừa hơn với thanh ren ¼-20) và thêm/cập nhật các lỗ chặn loa cho bộ chèn nhiệt m2, thêm bộ phận chặn lỗ (dự định cho vít m2 đầu lục giác dài 8-12mm và bộ chèn nhiệt); thêm các lỗ xuyên bổ sung để hỗ trợ.

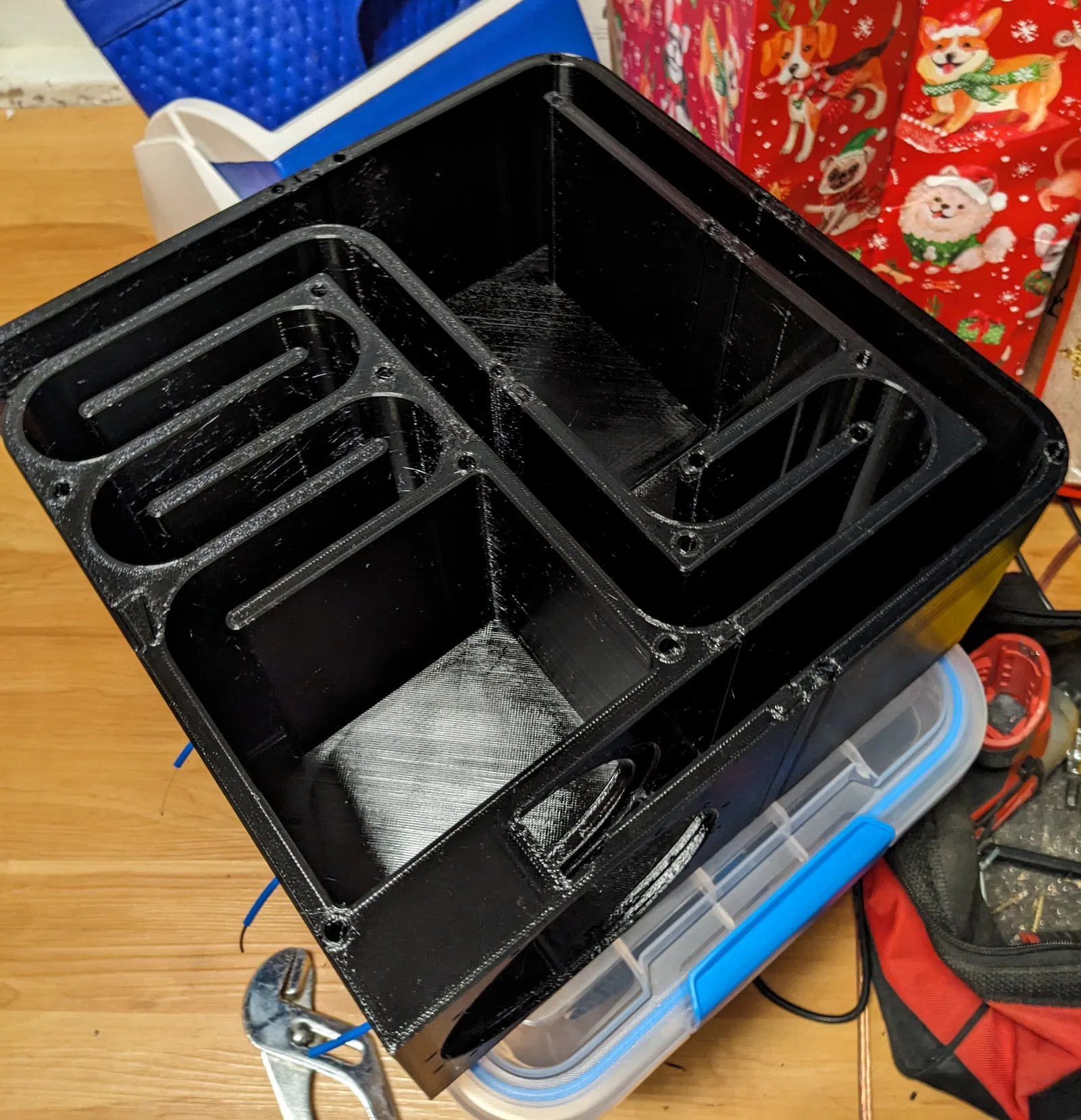

28/12: các bộ phận đã in. Các khớp mộng khá đẹp, không có vấn đề gì. Tôi quên mất các đầu nối loa! Tôi sẽ khoan thủ công, có lẽ ở mặt trên bằng ván ép...
