Giá đỡ Camera Raspberry Pi cho Ender 3 V2 Neo (V1, V2 & V3)
Giá đỡ camera Raspberry Pi tùy chỉnh cho Ender 3 V2 Neo, gắn vào ốp trục X. Tương thích với camera V1, V2 và V3. Thiết kế lại để vừa vặn với ốp trục X gốc và có tùy chọn đế dán. In với layer height 0.2mm, cần support.
Mô tả
Mình thử in mấy mẫu trên Thingiverse mà gắn lên cái ốp trục X của Neo không có vừa. Nên mình thiết kế lại để nó dùng mấy con ốc M3 để giữ cái ốp.
Mình in tất cả các bộ phận với độ cao lớp 0.2mm, cần có support dưới cái trục nối viên bi với thân chính.
Viên bi nên vừa khít để gắn vào tay đỡ và cho phép di chuyển mà không bị lỏng quá.

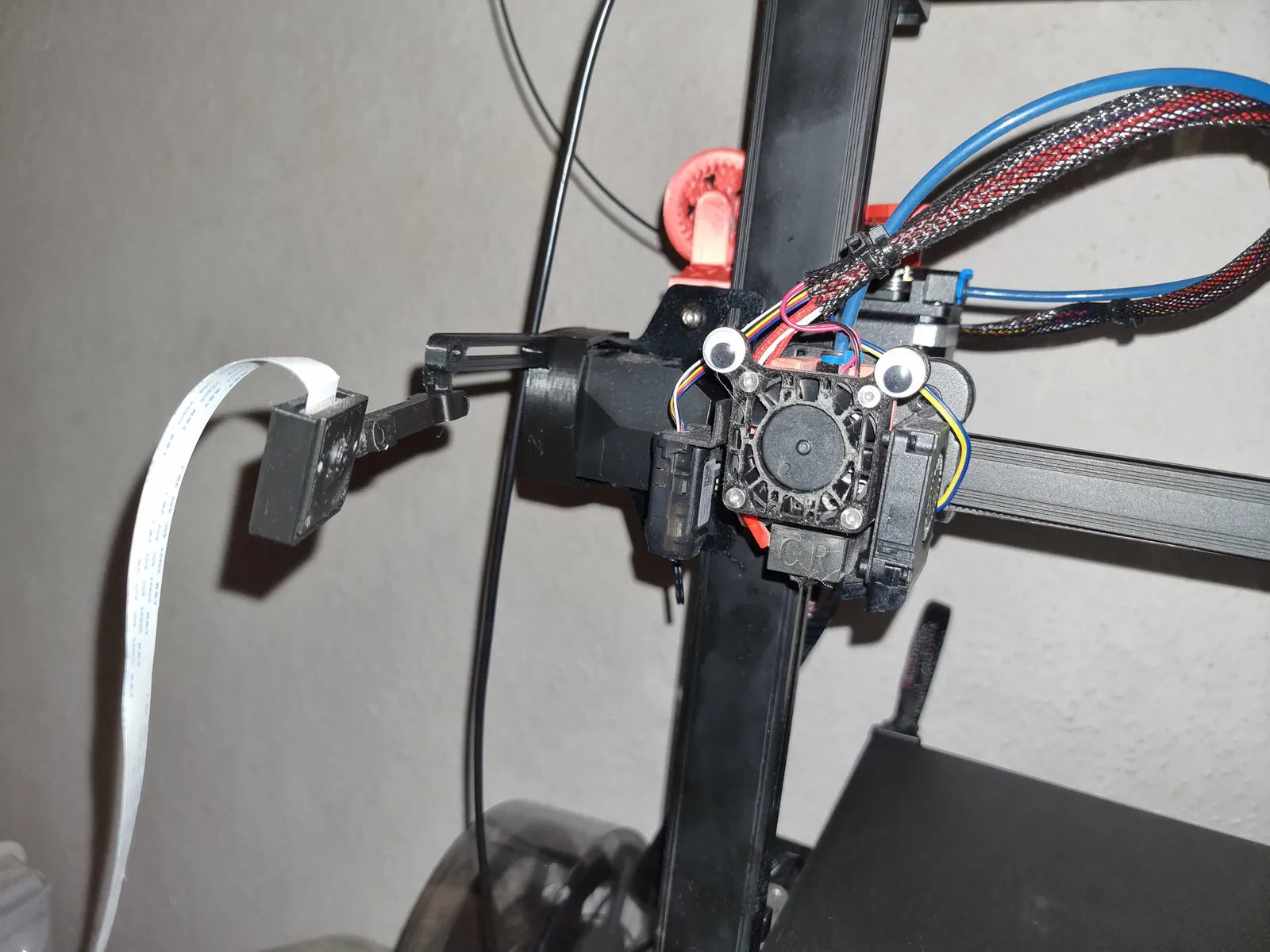

Bắt con Raspberry Pi camera - hỗ trợ cả V1.3 và V2.1 - vào nắp bằng ốc M2. Trượt nắp vào thân camera.
Cập nhật 05/07/23: Mình đã thiết kế lại mount để tích hợp luôn cái ốp từ Ender 3 V2 Neo X-axis Mounting Cup. Giờ bạn chỉ cần trượt cái mount này lên đầu ốp.
Cập nhật 06/08/23: Mình đã thêm mount camera trái và phải với cạnh vát và bo tròn ở hai đầu trục. Cũng có thêm nắp cho camera V3.
Mình cũng đã thêm một cái đế có thể dán bằng băng dính hai mặt lên bất kỳ bề mặt nào khác.
