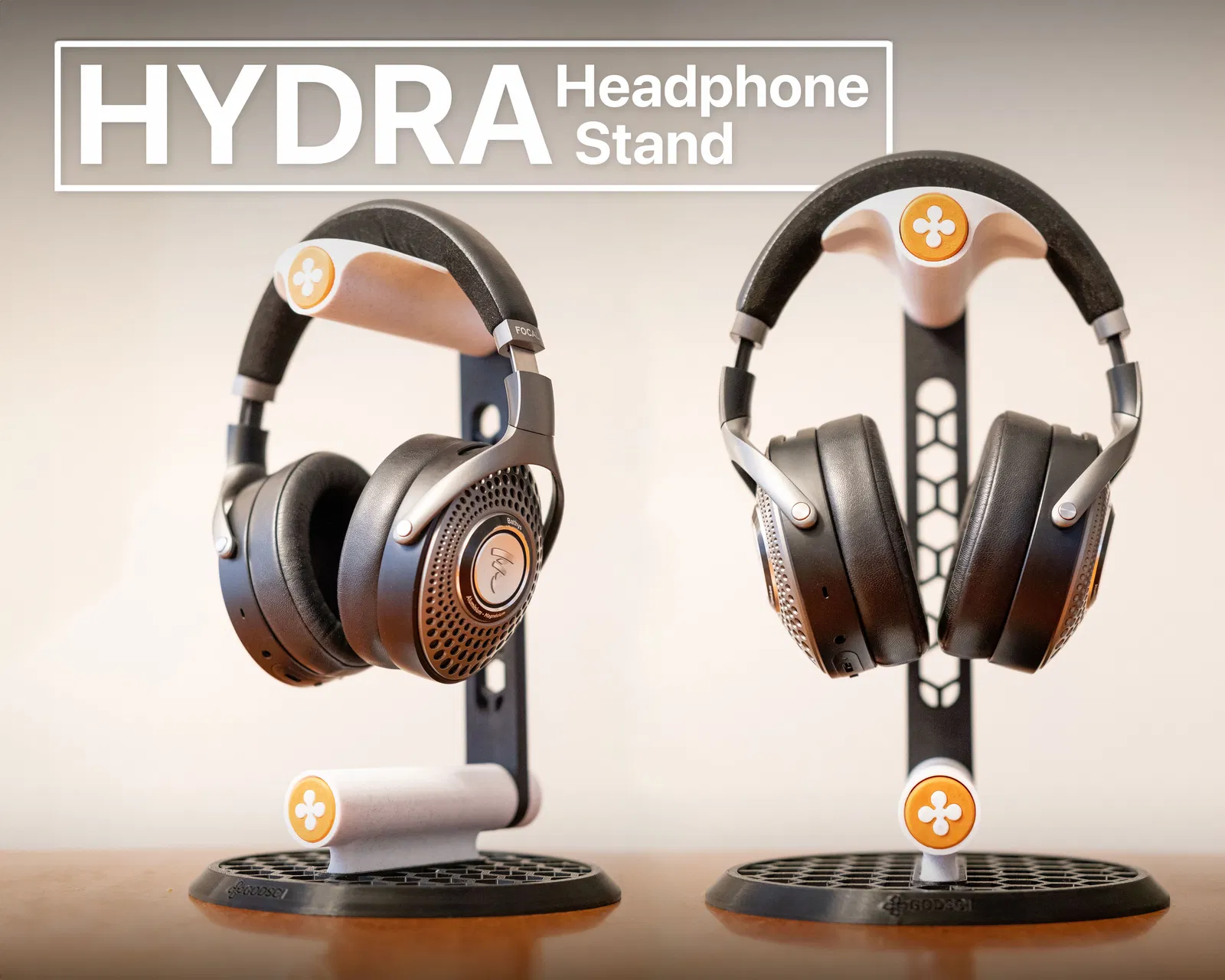

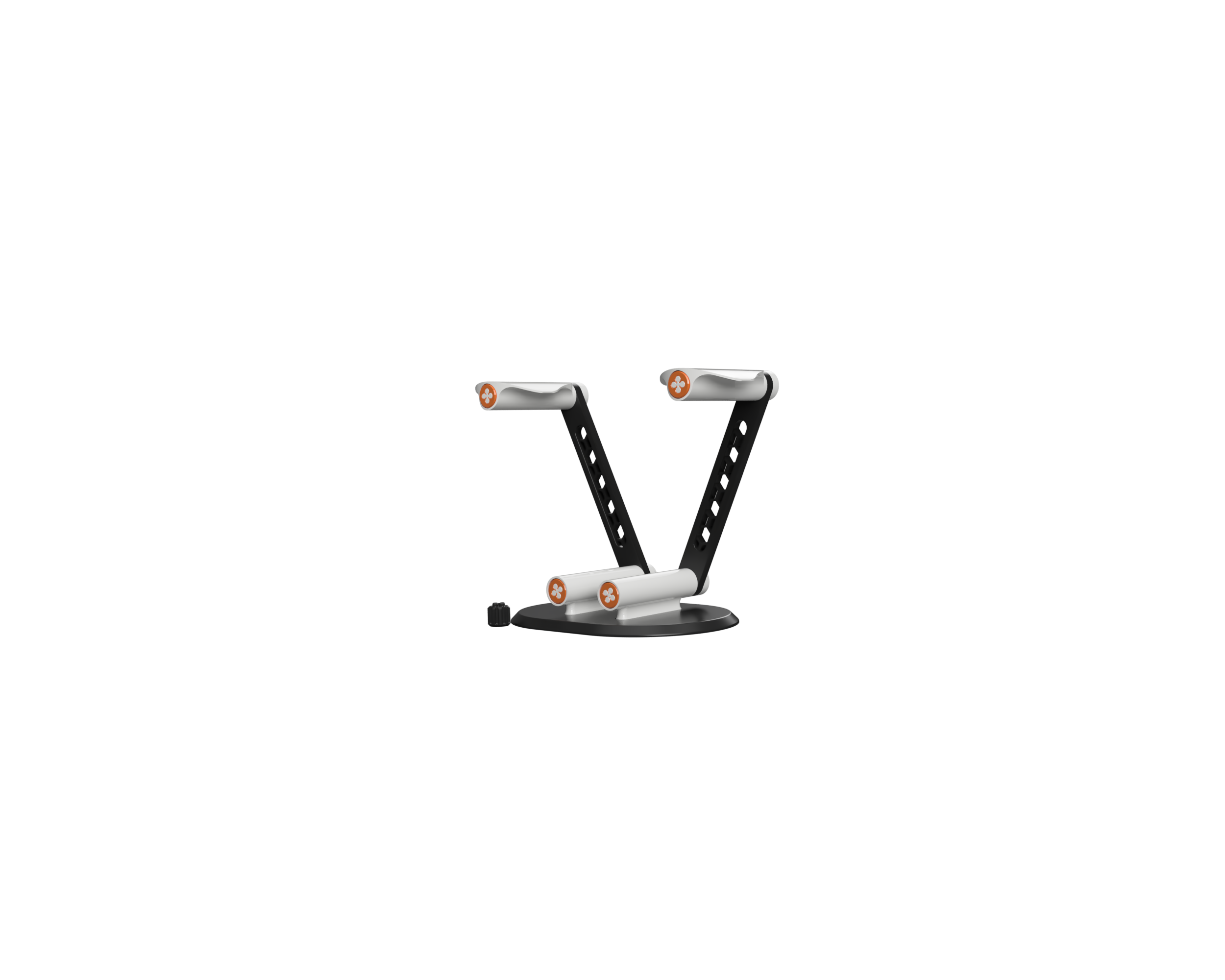

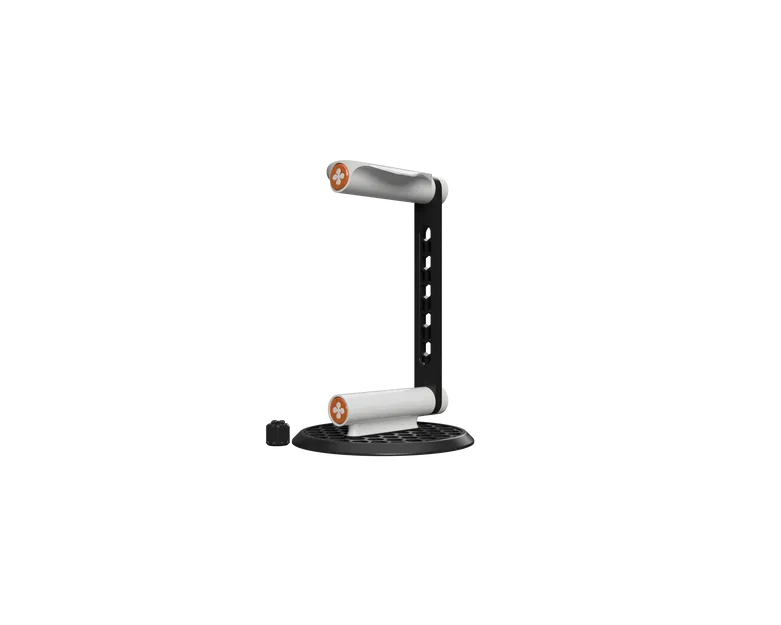

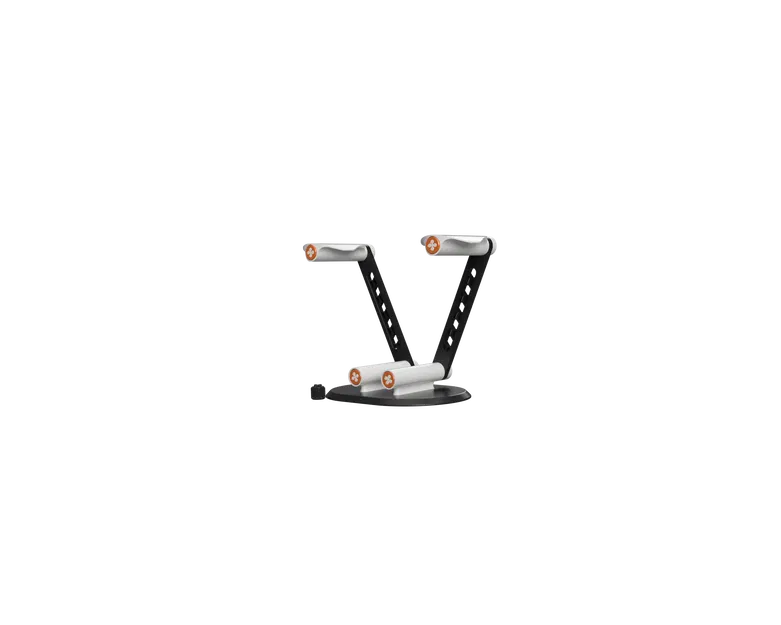

Giá đỡ tai nghe Hydra đơn & đa đầu

Đây là một giá đỡ tai nghe, 100% các bộ phận in 3D.

Okay không hẳn 100%, nếu bạn cần treo tường thì các cleat kiểu Pháp có thể bắt vít hoặc dán băng dính hai mặt.

Tổng cộng nó chỉ dùng khoảng.. 300g filament cho phiên bản đơn, và với một chút khéo léo sắp xếp, bạn có thể in tất cả trên một khay in 256x256.

Hướng dẫn sử dụng

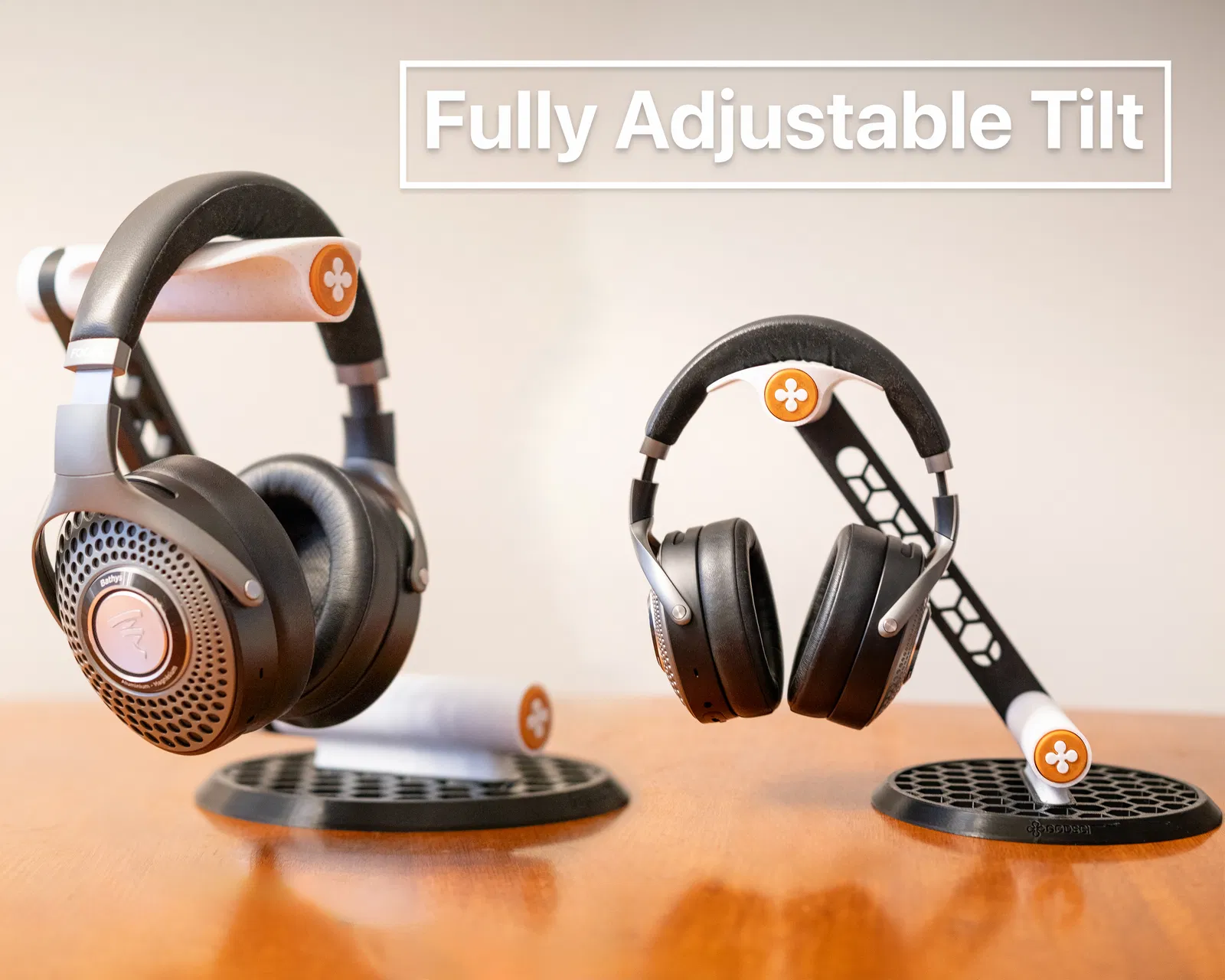

• Nhấn phần Marquee để nhả khớp nối và xoay cho cả Tay đỡ (Arm) và Giá đỡ (Holder)

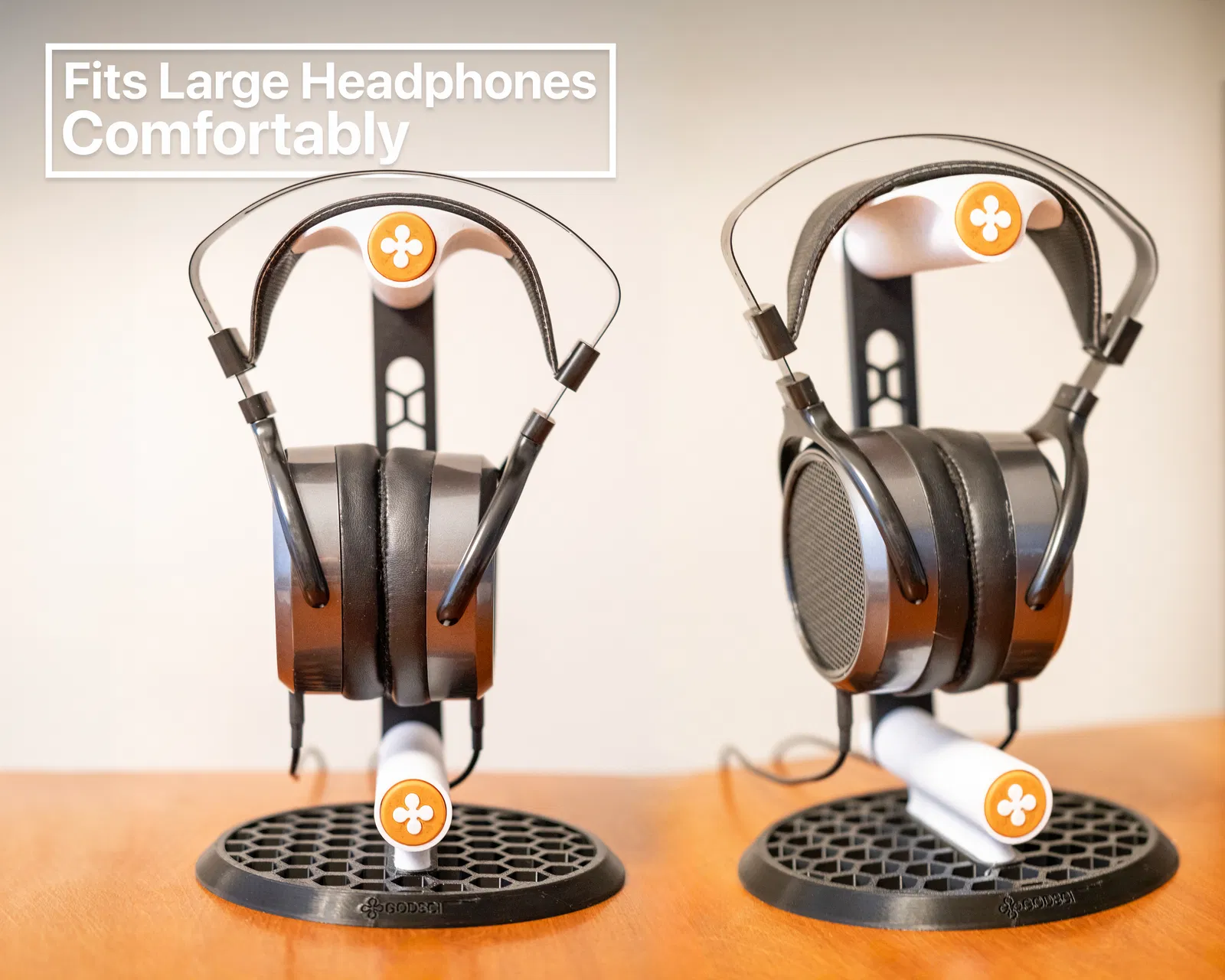

• Đặt tai nghe lên giá đỡ
• Chiêm ngưỡng vẻ đẹp tuyệt mỹ của thiết kế công nghiệp và sự tỉ mỉ quá mức cần thiết

Hướng dẫn lắp ráp:

Nếu bạn thương bản thân mình, đừng dùng support bên trong. Chỉ chạm khay in (trừ phần lò xo, chúng cần mọi sự hỗ trợ chúng có thể nhận được. Tôi đề xuất dùng support dạng cây).

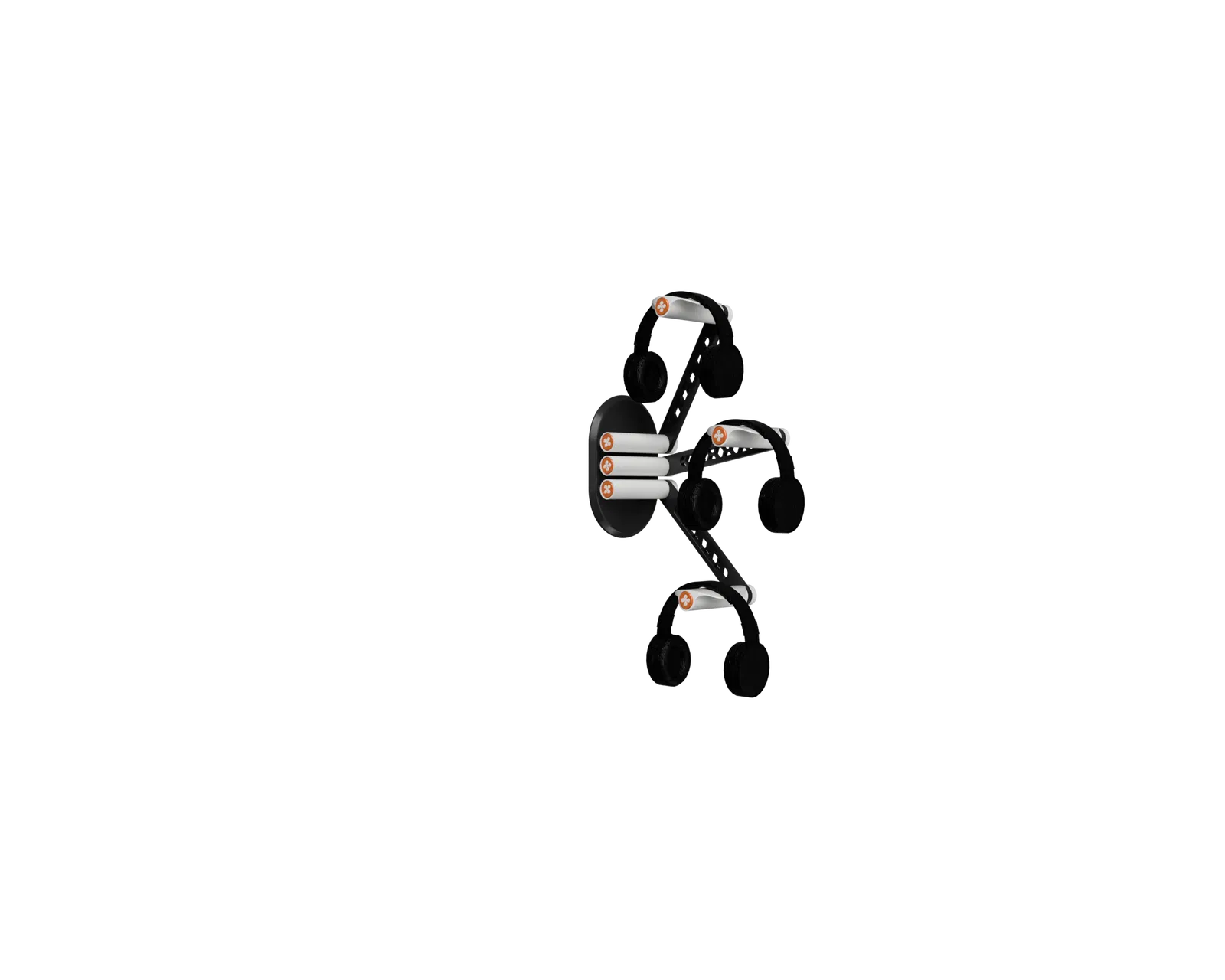

Nếu bạn dùng đế treo tường, chỉ cần in đế treo tường và hai cleat.

Đừng lắp phần marquees vào trước khi nó bảo bạn làm.. chúng lắp vào rất chặt.

1. In các bộ phận cần thiết từ danh sách BOM bên dưới

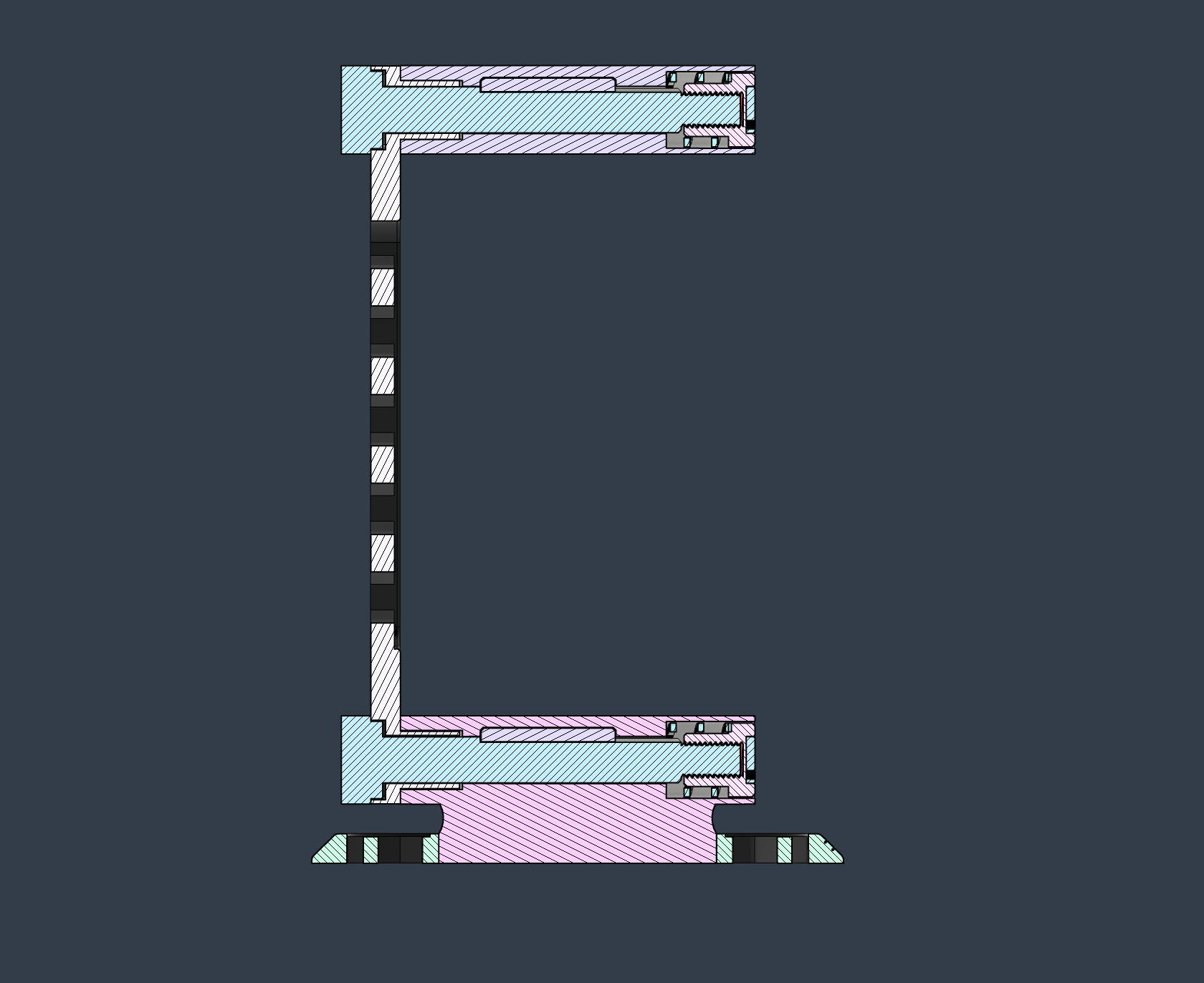

2. Đảm bảo các ren trên phần Cap và Bolt sạch sẽ (có thể cần dụng cụ taro ren nếu in bằng PETG)
3. Cắm chìa khóa (Key) vào Giá đỡ (Holder) và ấn vào rãnh then hoa (phần vát cham hướng ra ngoài ống)
4. Cắm phần đầu của Tay đỡ (Arm) vào mặt sau của Giá đỡ (Holder)
5. Cắm Bu lông (Bolt) qua mặt sau của Tay đỡ (Arm) vào Giá đỡ (Holder)
6. Cắm Lò xo (Spring) vào mặt trước của Giá đỡ (Holder)
7. Dùng Dụng cụ (Tool) để vặn phần Nắp (Cap) vào đầu Bu lông (Bolt), xuyên qua mặt trước của Giá đỡ (Holder)
8. Lặp lại các bước trên, nhưng dùng Ống đế (Base Tube) thay vì Giá đỡ (Holder)
9. Đặt bộ phận đã lắp vào một bề mặt chắc chắn với các Nắp (Caps) hướng lên trên, và ấn các Marquees vào các Nắp (chúng sẽ hỏng nếu tháo ra, chỉ là bộ phận trang trí)
10. Ấn bộ phận đã lắp vào Ống đế (Base Tube)
11. Đối với phiên bản treo tường, lắp các cleat cách nhau 150mm lên tường.

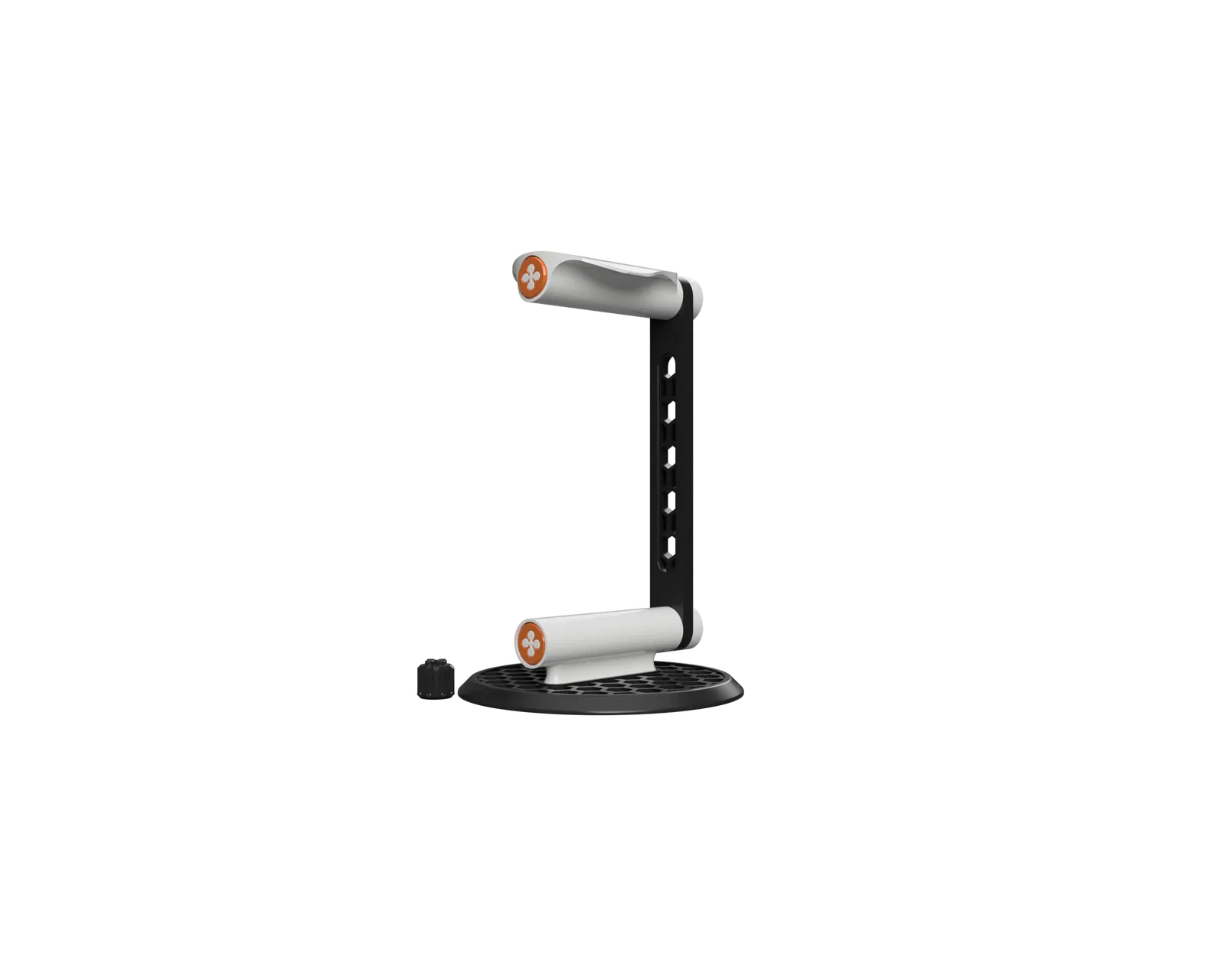

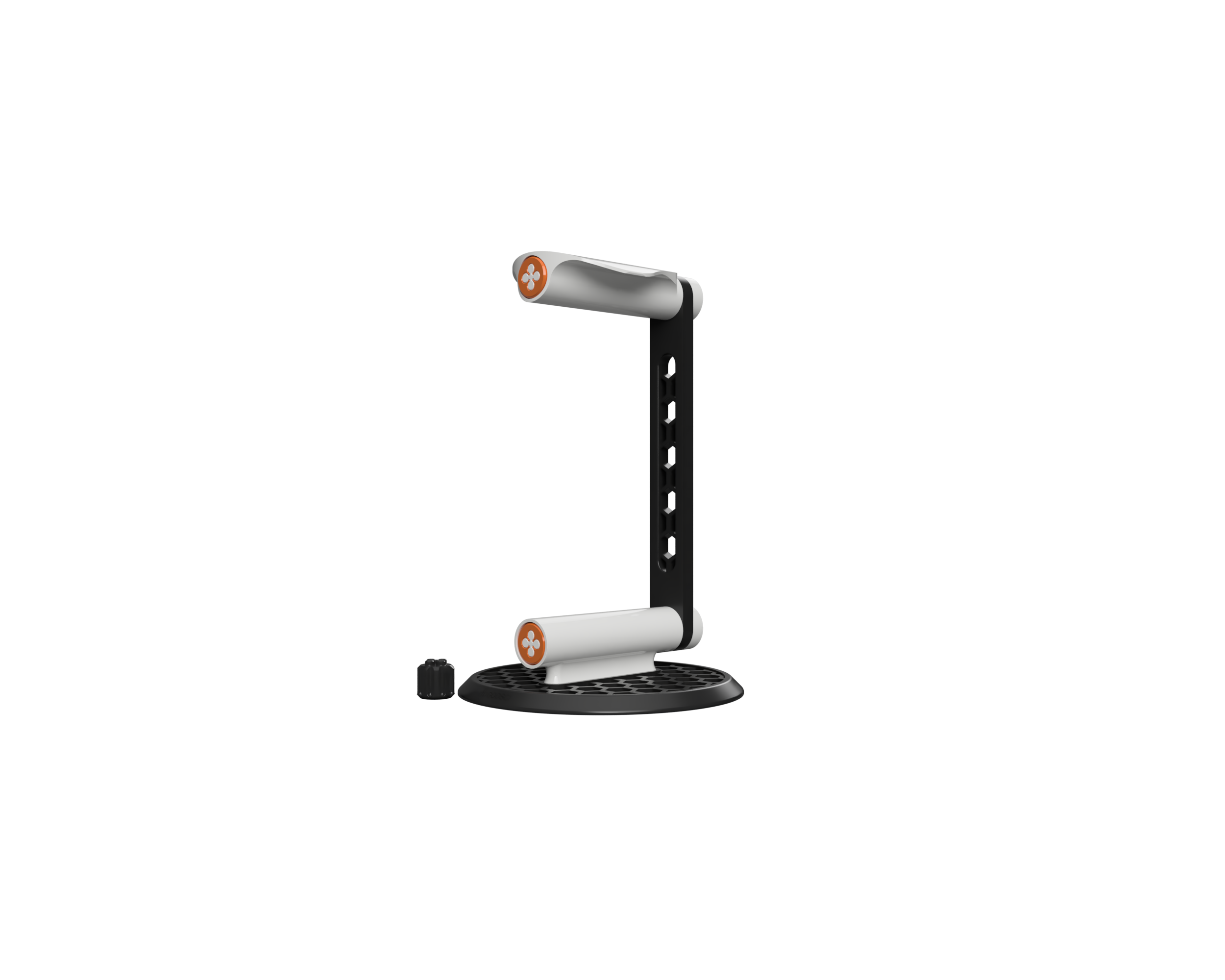

BOM Phiên bản đơn:

• Bolt x2
• Cap x2
• Key x2
• Spring x2
• Marquee x2
• Holder x1
• Base Tube x1
• Arm x1
• Single Base x1
• Tool x1

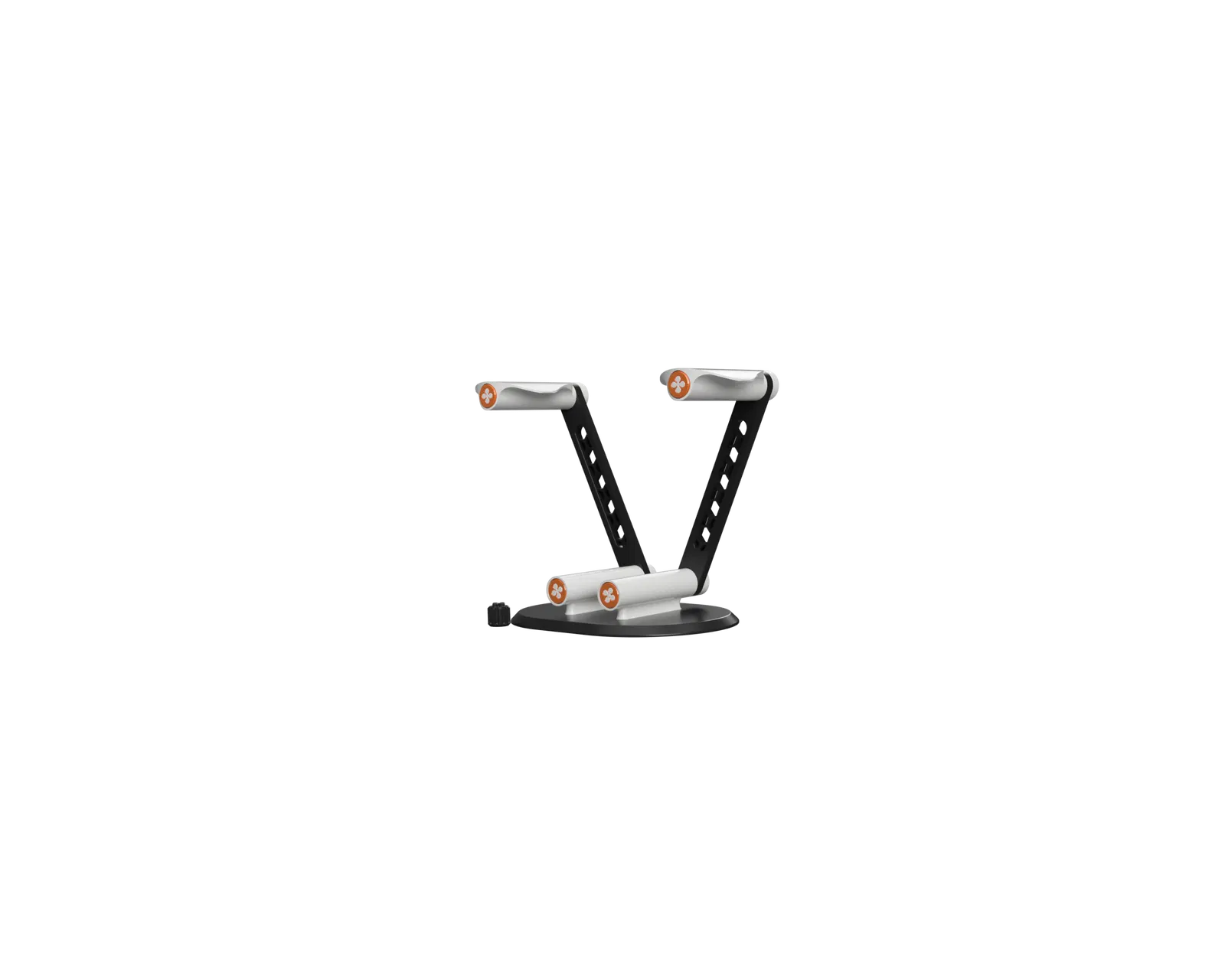

BOM Phiên bản đôi:

• Bolt x4
• Cap x4
• Key x4
• Spring x4
• Marquee x4
• Holder x2
• Base Tube x2
• Arm x2
• Double Base x1
• Tool x1

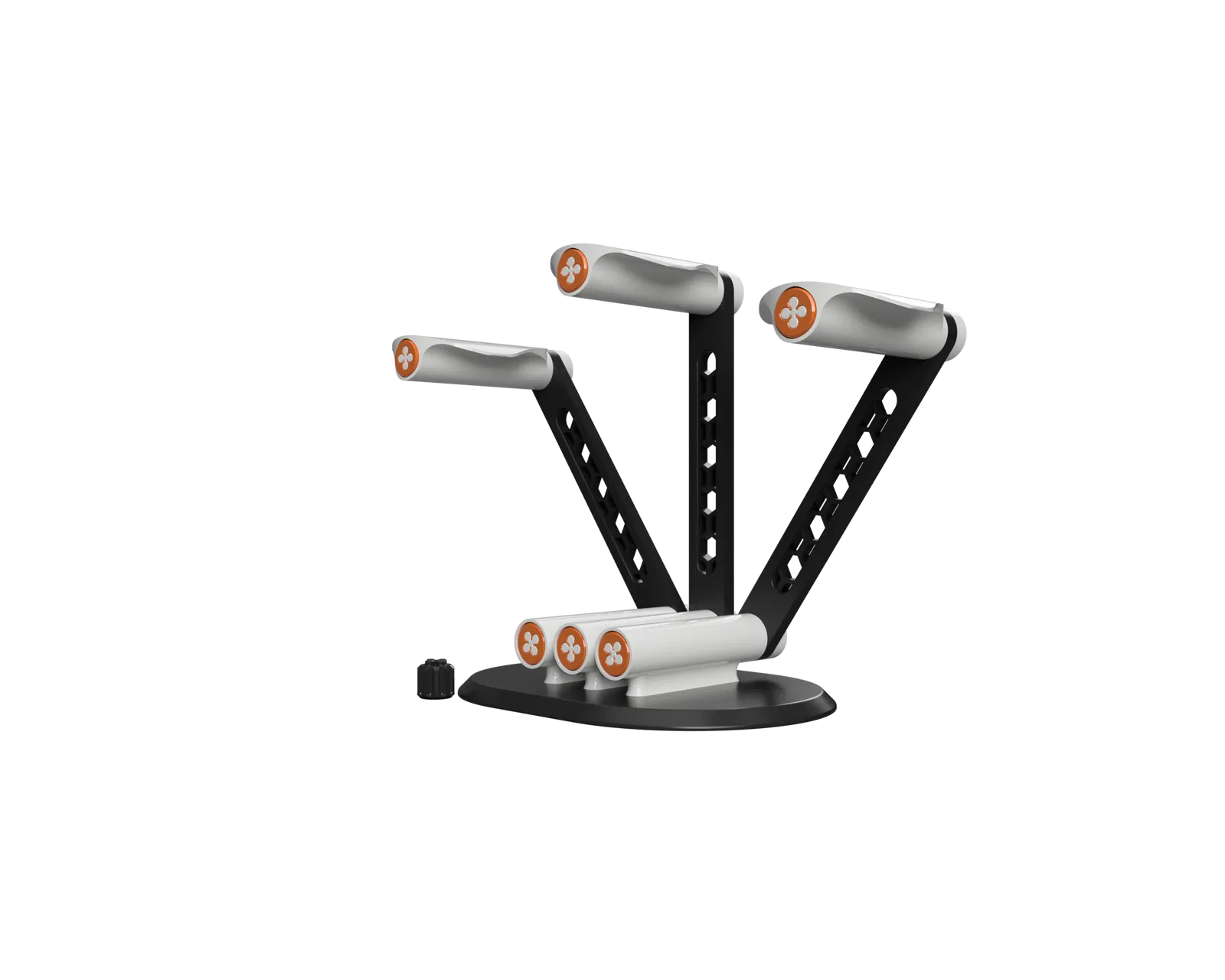

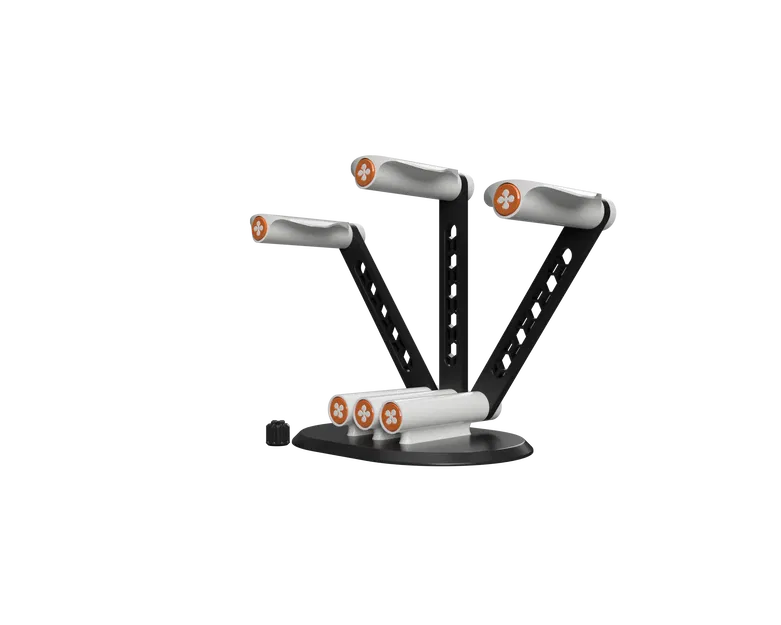

BOM Phiên bản Hydra (Ba):

• Bolt x6
• Cap x6
• Key x6
• Spring x6
• Marquee x6
• Holder x3
• Base Tube x3
• Arm x3
• Hydra (Triple) Base x1
• Tool x1

Cập nhật:

28/12/2023 : V1.1

• Lò xo (Spring) được làm dày hơn để hệ thống nhả khớp hoạt động tốt hơn.
• Chìa khóa (Key) được làm rộng hơn để giảm độ rơ của khớp nối khi nhả.
• Dung sai của Tay đỡ (Arm) được điều chỉnh để ăn khớp mượt mà hơn với Ống đế (Base Tube) và Giá đỡ (Holder).

Nếu vì bất kỳ lý do gì bạn cần một đế có thể giữ nhiều tai nghe hơn, hoặc muốn hiển thị mẫu này và muốn xóa/thay đổi phần marquee hoặc logo, vui lòng liên hệ với tôi :)
