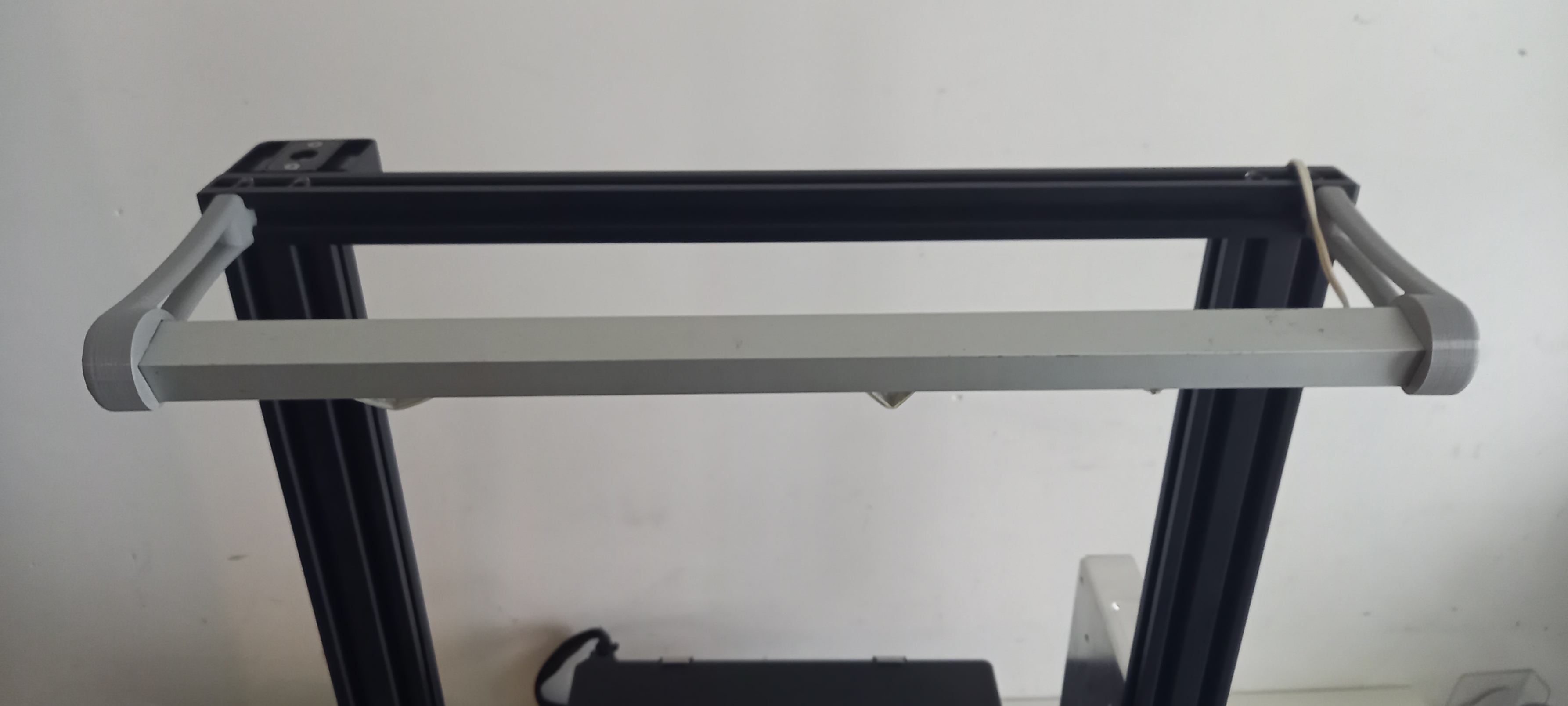

Thanh đèn LED cho Creality Ender 3, Ender 3 V2, Ender 3 Pro và Ender 3 Max

Hướng dẫn

Vật liệu:

» Các bộ phận in 3D;

» Kênh nhôm C 20*15 mm (chiều dài tùy thuộc vào mẫu máy in 3D);

» Dải đèn LED (12V hoặc 24V);

» Bộ chuyển đổi Buck boost (nếu điện áp của máy in 3D của bạn không khớp với điện áp của dải đèn LED bạn chọn)

» Nguồn điện ngoài (nếu bạn không thấy thoải mái khi đấu dây dải đèn LED vào nguồn điện của máy in 3D, tùy thuộc vào đèn LED bạn chọn, nguồn này có thể đã bao gồm)

Hướng dẫn:

» In các bộ phận, đo thanh nhôm định hình phía trên của máy in và cắt kênh nhôm C theo chiều dài cần thiết (việc này dễ dàng thực hiện chỉ với một cưa sắt)

» Bóc lớp giấy bảo vệ của dải đèn LED có băng dính và dán chúng vào kênh nhôm

» Lắp các đầu của kênh vào các bộ phận in 3D (có thể cần dùng lực và nhiệt)

» Tháo một trong những nắp bịt của thanh nhôm định hình chữ V 2020 phía trên của máy in 3D

» Trượt thanh đèn vào thanh nhôm 2020 và lắp lại nắp bịt (các bước tiếp theo sẽ không áp dụng nếu bạn chọn sử dụng nguồn điện ngoài)

» Dẫn dây cho dải đèn LED qua máy in 3D để đến nguồn điện

» Mở nắp nguồn và kết nối dây của dải đèn LED với nó. Nếu điện áp của máy in 3D và dải đèn LED của bạn không khớp, bạn sẽ cần kết nối chúng qua bộ chuyển đổi Buck converter để tăng hoặc giảm điện áp (vui lòng tham khảo hướng dẫn nếu bạn không chắc chắn về cách thực hiện, có rất nhiều video trên YouTube hướng dẫn về việc này).

» Và bây giờ bạn đã hoàn thành!

Lưu ý và an toàn:

» Nếu bạn không thoải mái với điện tử và điện áp lưới, đừng kết nối dải đèn LED với nguồn điện của máy in 3D. Hãy sử dụng dải đèn LED có nguồn điện ngoài riêng.

» Hãy cẩn thận và thực hiện mod này với rủi ro của riêng bạn.
