Vỏ Hộp Relay Zigbee Tuya Thông Minh 4 Kênh Newgoal

Tui có mua cái "Newgoal Zigbee Tuya Smart 4 Channel Relay" này trên Amazon nè (https://www.amazon.com/dp/B0B978T5FT)

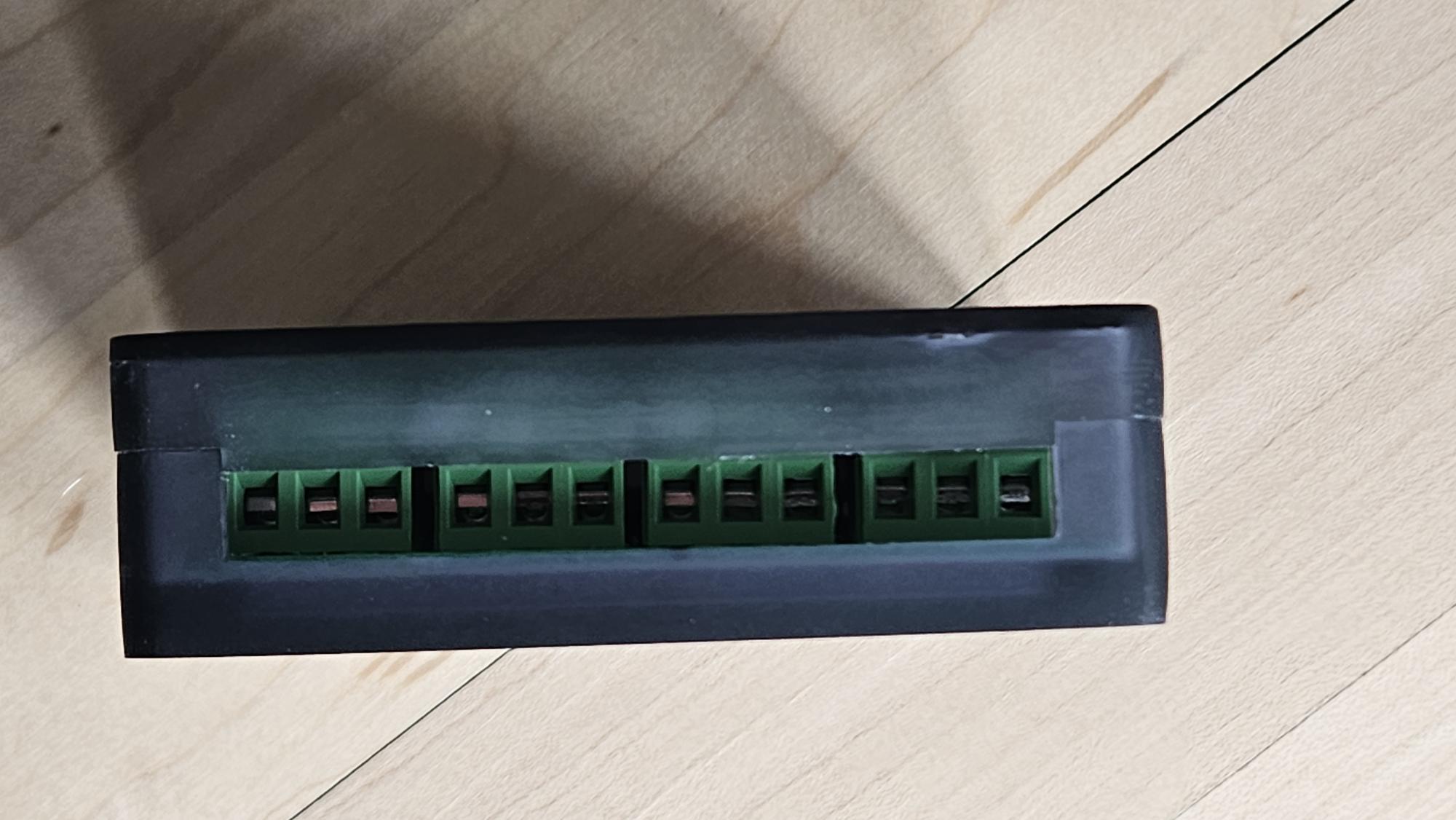

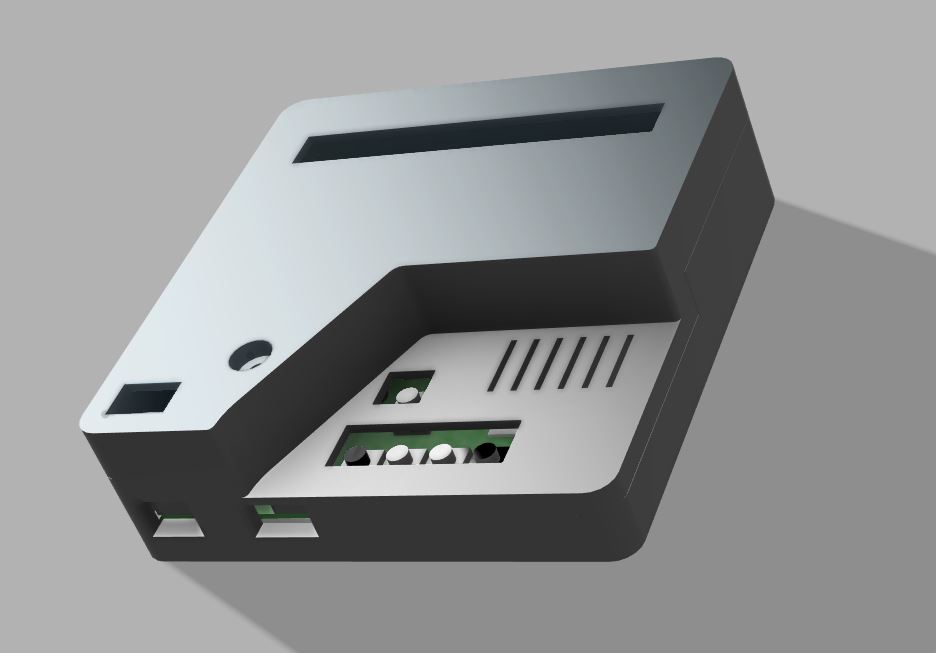

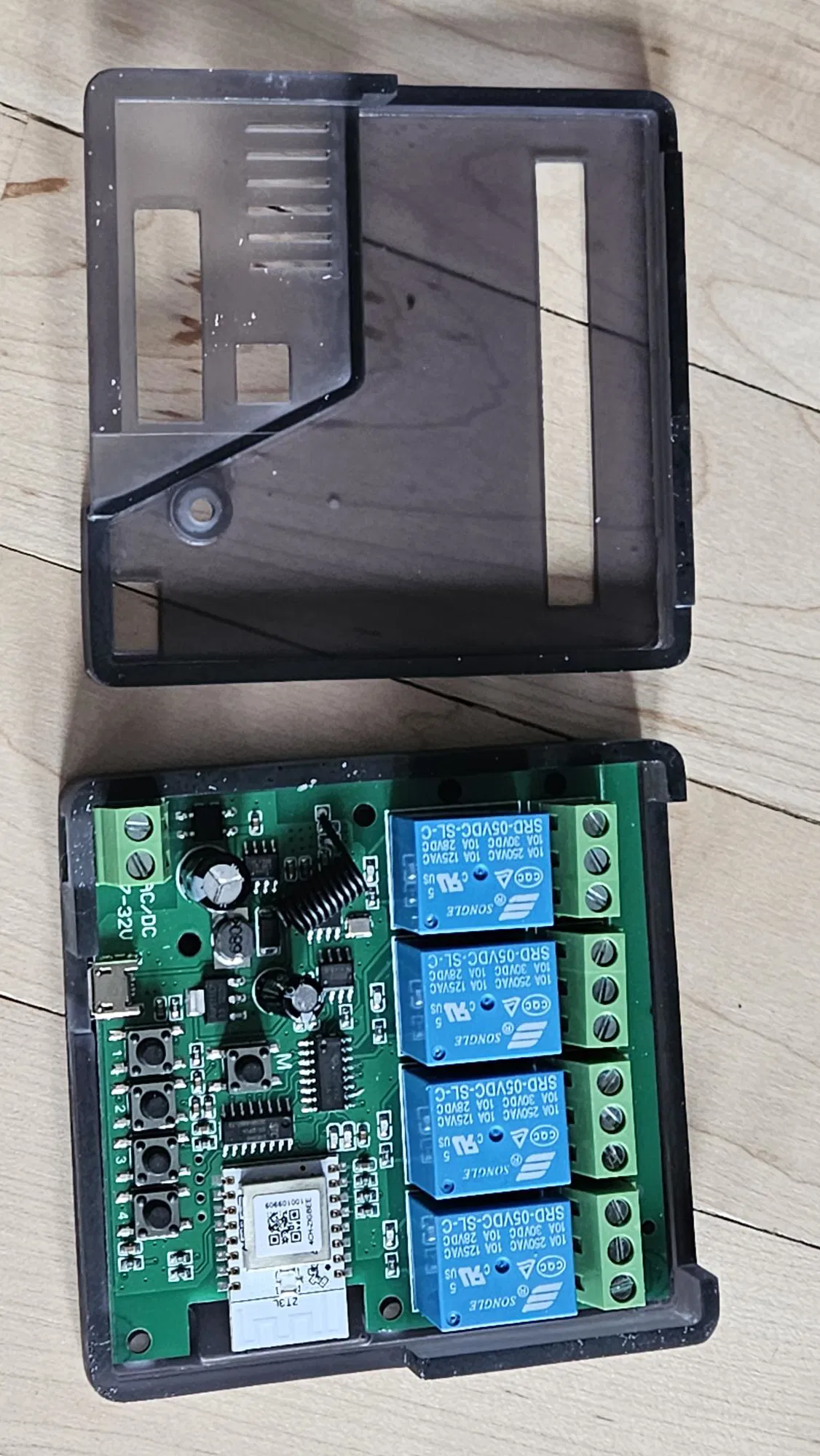

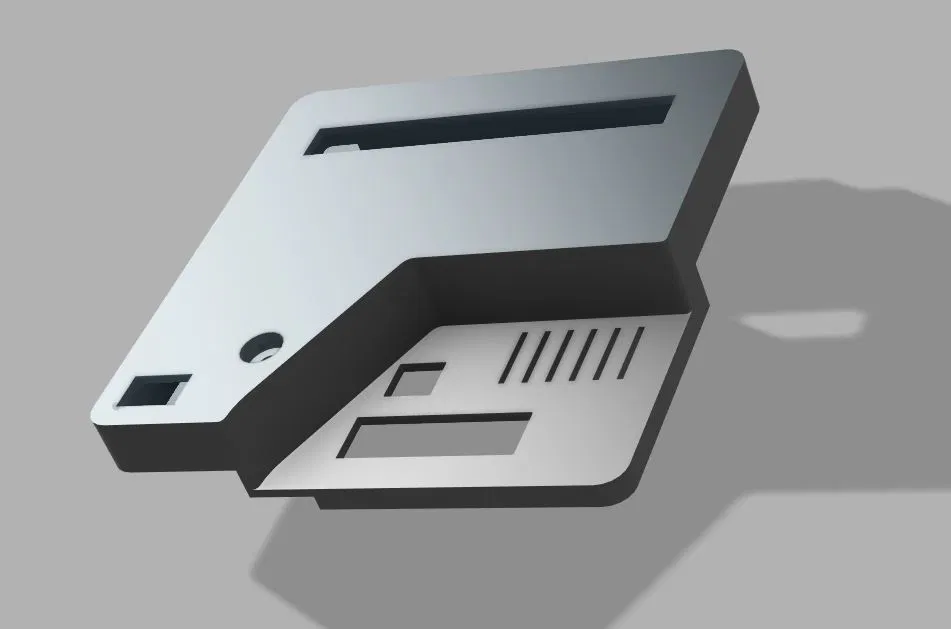

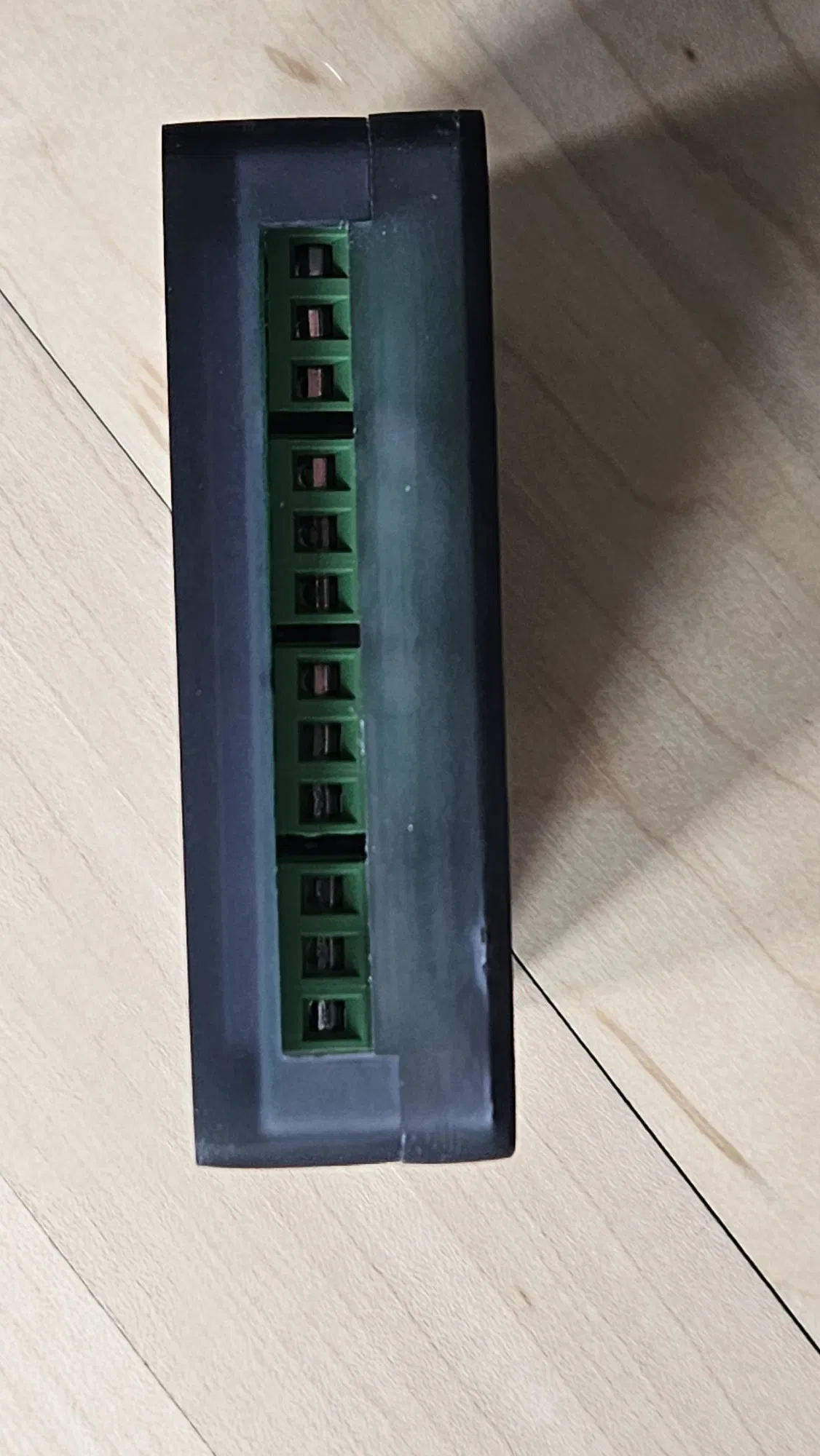

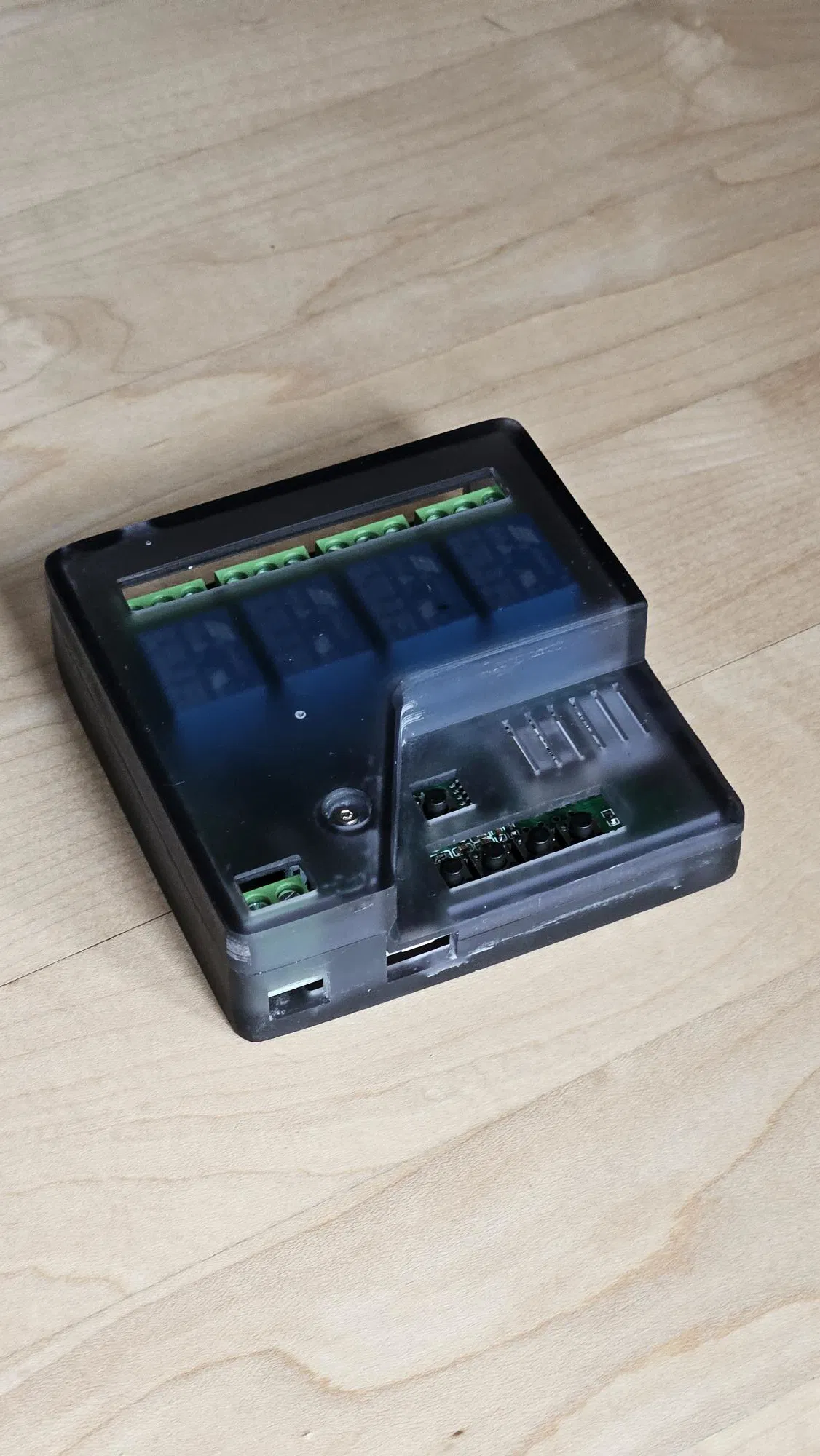

Tui muốn làm cái vỏ cho nó, 1 cái hình chữ nhật đơn giản thì cũng được rồi nhưng mà tui muốn làm sao cho mấy cái nút bấm dễ bấm á, nên tui hạ cái vỏ xuống cho mấy cái nút bấm dễ ấn bằng ngón tay luôn. Mấy cái nút bấm này nó nhô lên khỏi cái lỗ khoét trên vỏ khoảng 1mm, nên bấm với giữ lúc ghép đôi (pairing) dễ lắm.

Tui có kết nối cái relay này trực tiếp với hub Smartthings và 4 cái relay thì tui nối với mấy cái đèn LED nhỏ mà tui gắn trên tivi phòng ngủ. Mỗi đèn sẽ bật khi có cửa mở, để tui biết cửa nào đang mở lúc ở trong phòng ngủ.

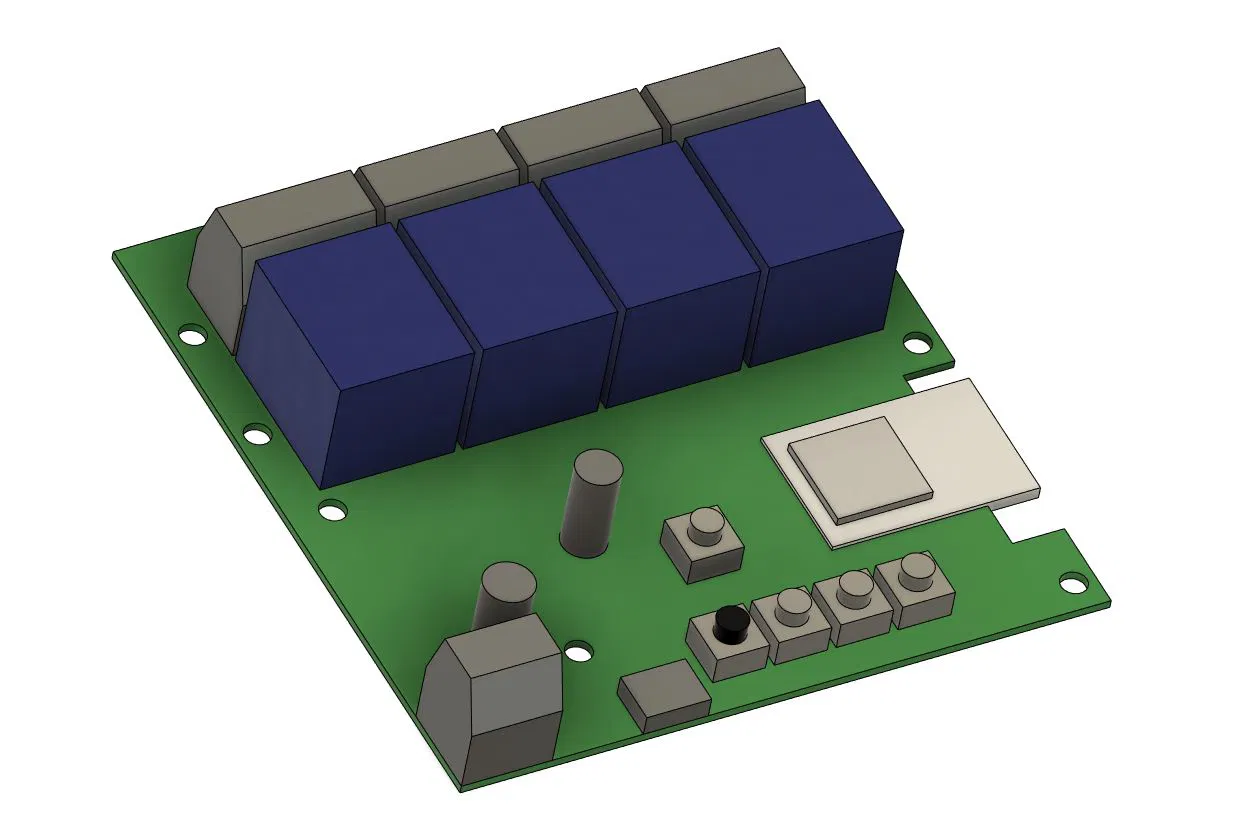

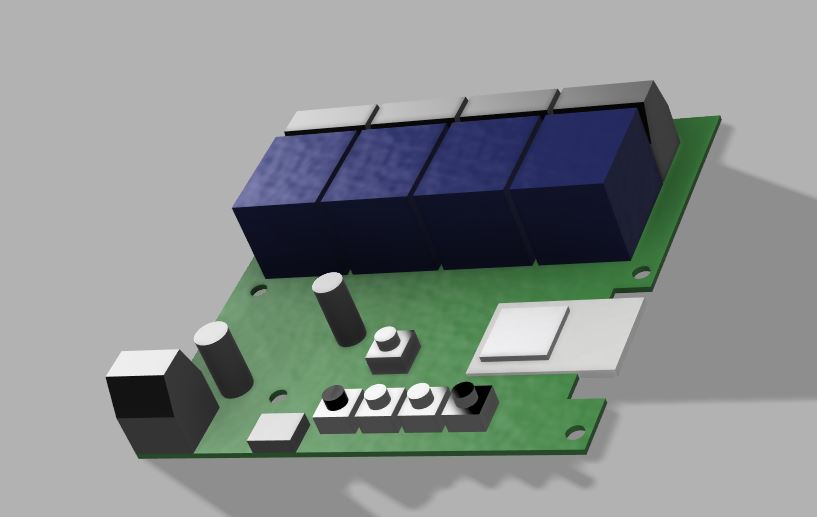

Ban đầu tui làm cái mẫu của cái bo mạch này nè, tui không tìm được thông số hay sơ đồ nào trên mạng hết nên tui tự đo bằng cái thước kẹp. Mấy cái lỗ đều khớp hết, và tui tập trung vào mấy cái bộ phận lớn trên bo mạch cần tránh.

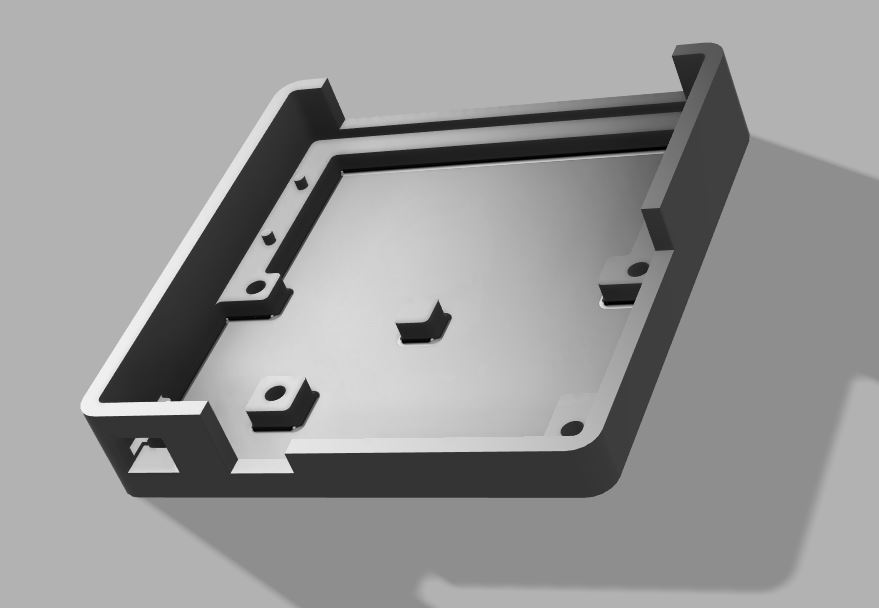

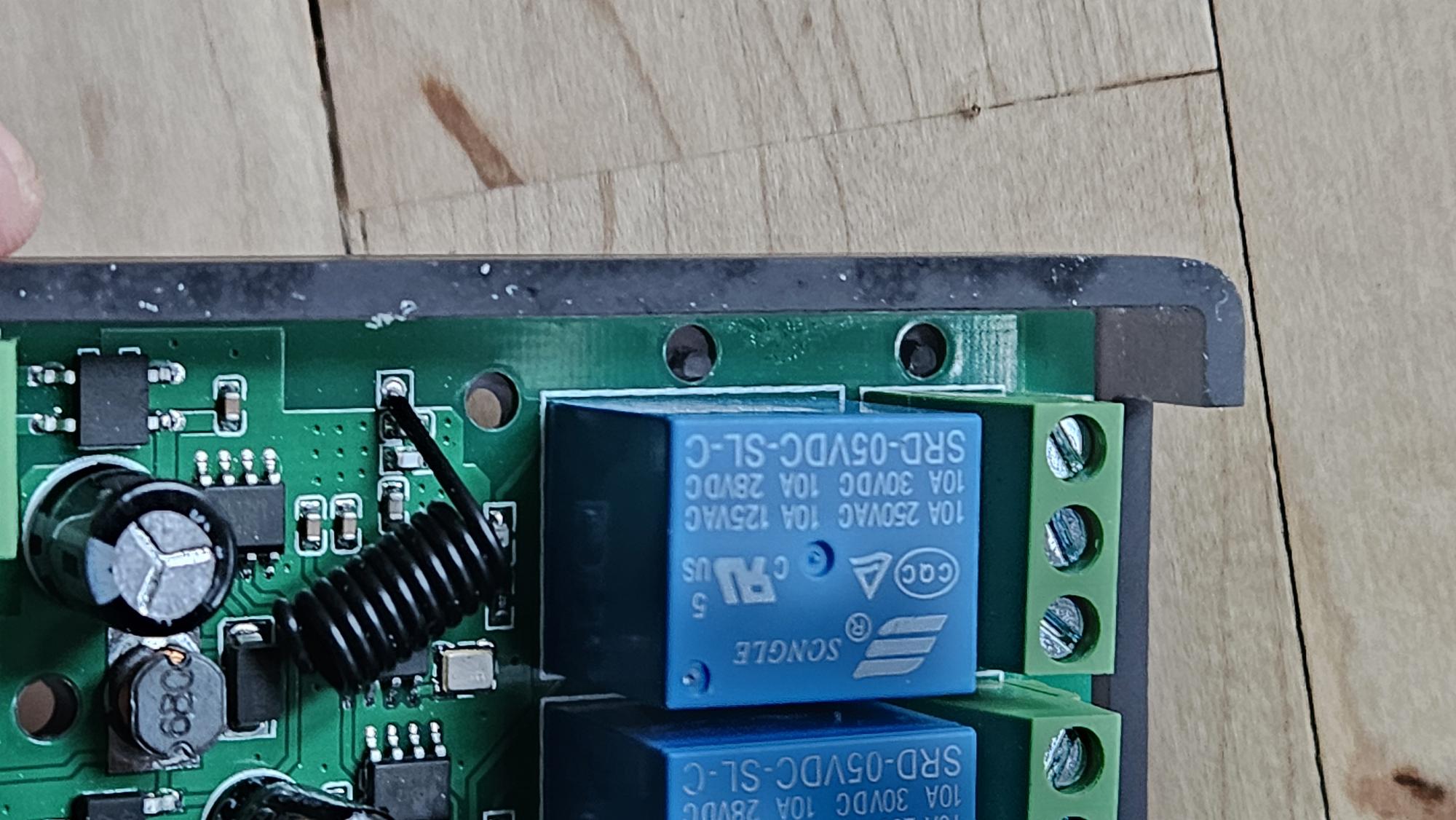

Cái này có thể lắp ráp không cần ốc vít, có thể chỉ cần vài giọt keo nếu bạn muốn. Cái đế có 2 cái cọc dẫn nhỏ để trượt cái bo mạch vào, giúp bo mạch không bị trượt trong hộp, còn khoảng 1mm ở mọi cạnh.

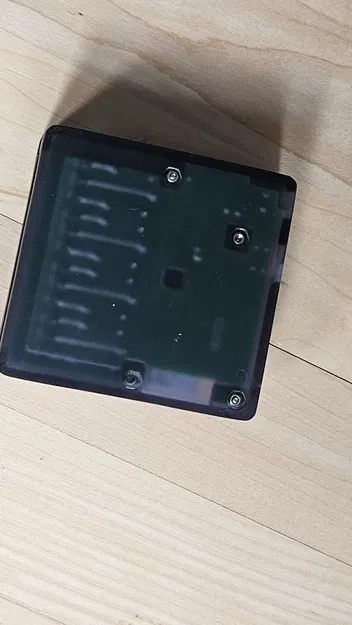

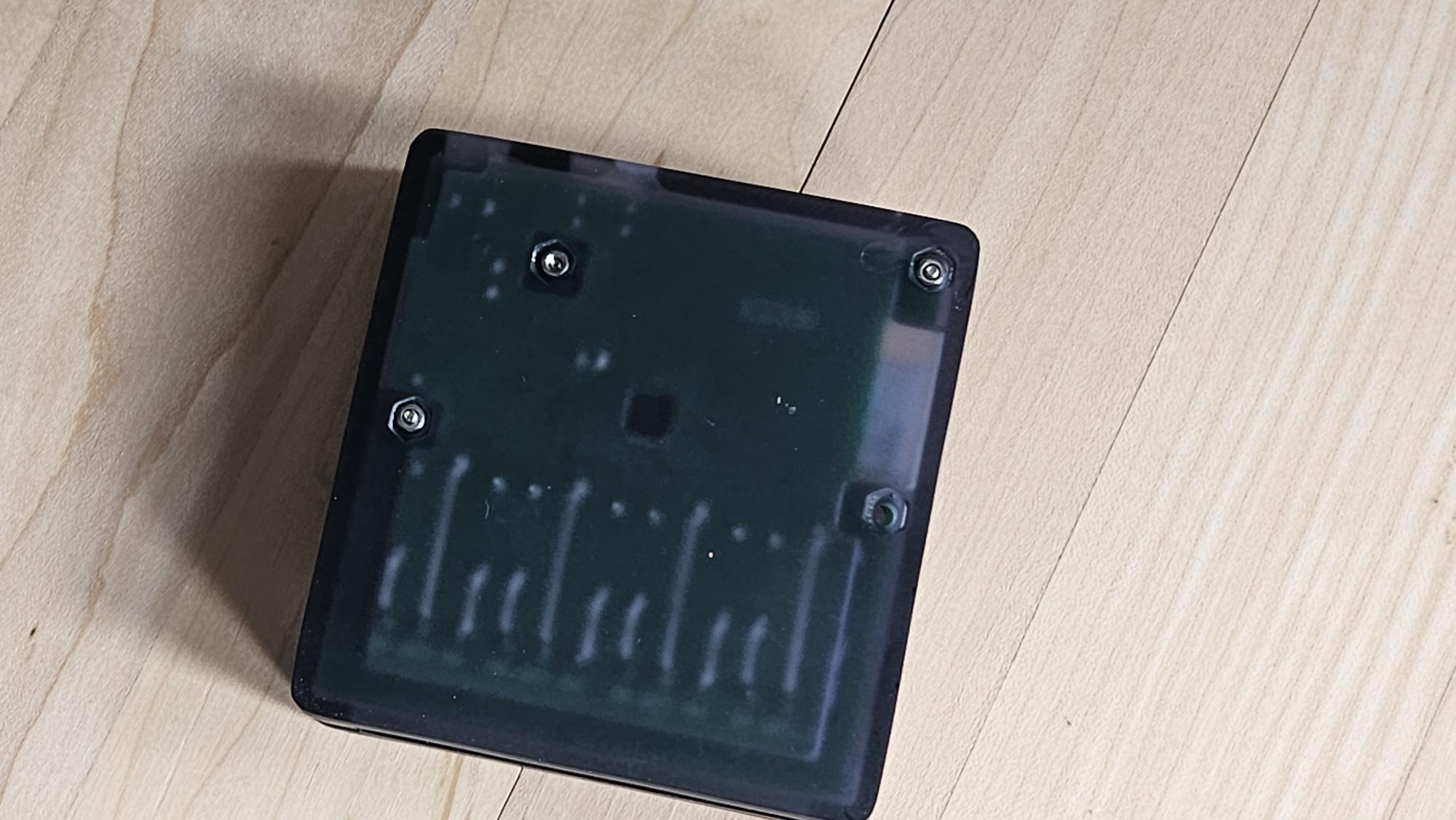

Tui dùng (số lượng 2) ốc M2x6mm với đai ốc M2 dĩ nhiên, nhưng bạn có thể dùng 3 cái cũng được. Rồi một cái ốc M2x20mm cho cái nắp. Cái phần vỏ thấp hơn giúp làm cái dẫn hướng, và với cái "chốt" nhỏ ở phía sau, cái vỏ nó cố định. Bạn cũng có thể dùng M2.5, tui chỉ là không có sẵn thôi. Mấy cái lỗ trên bo mạch thì khoảng 3mm nên tui không chắc là M3 có vừa không, nếu vừa thì cũng sẽ khít lắm.

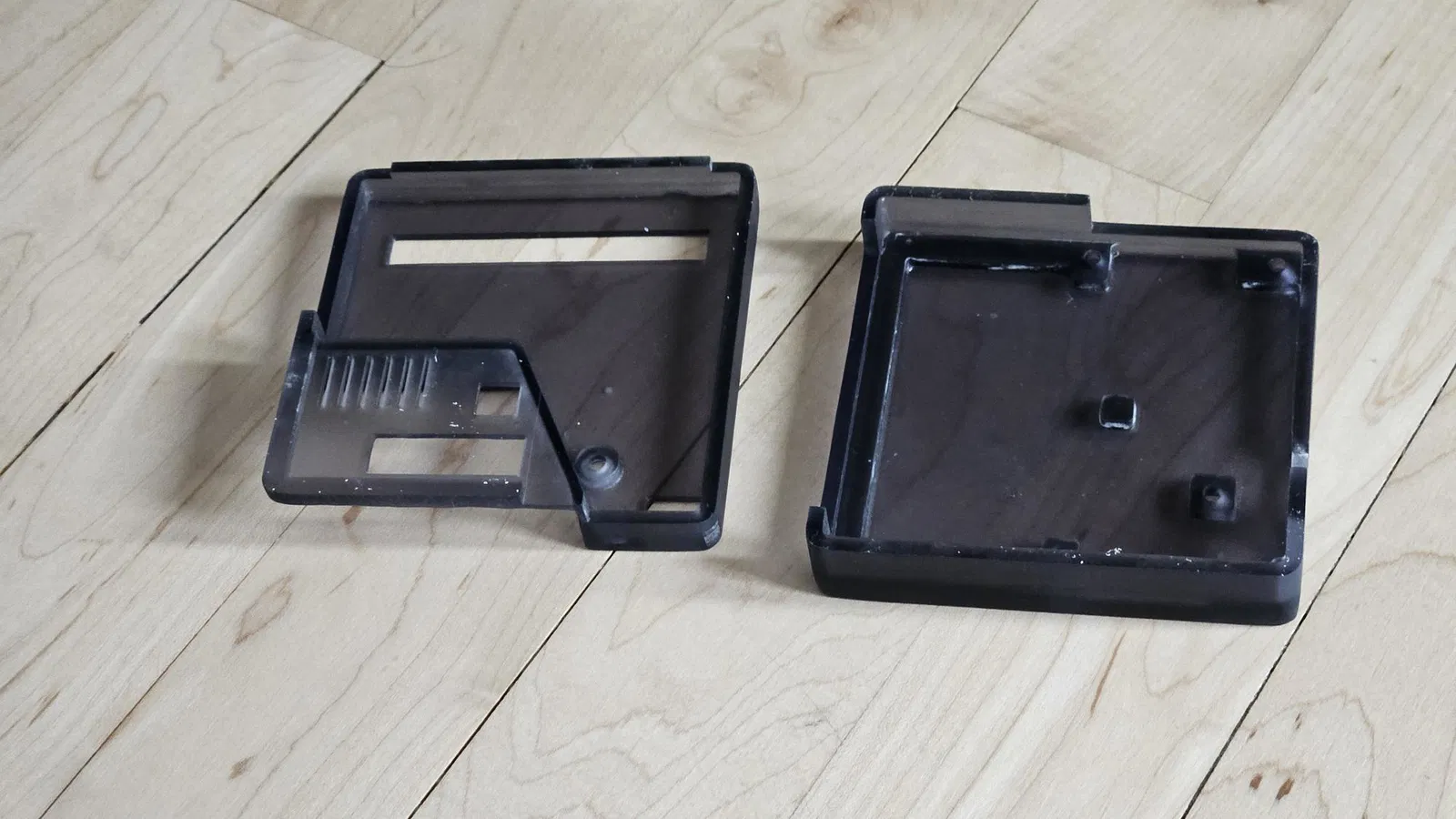

Tui in mấy cái này trực tiếp trên mặt bàn in. Cái nắp thì cần hỗ trợ cho cái phần có lỗ nút bấm thôi.

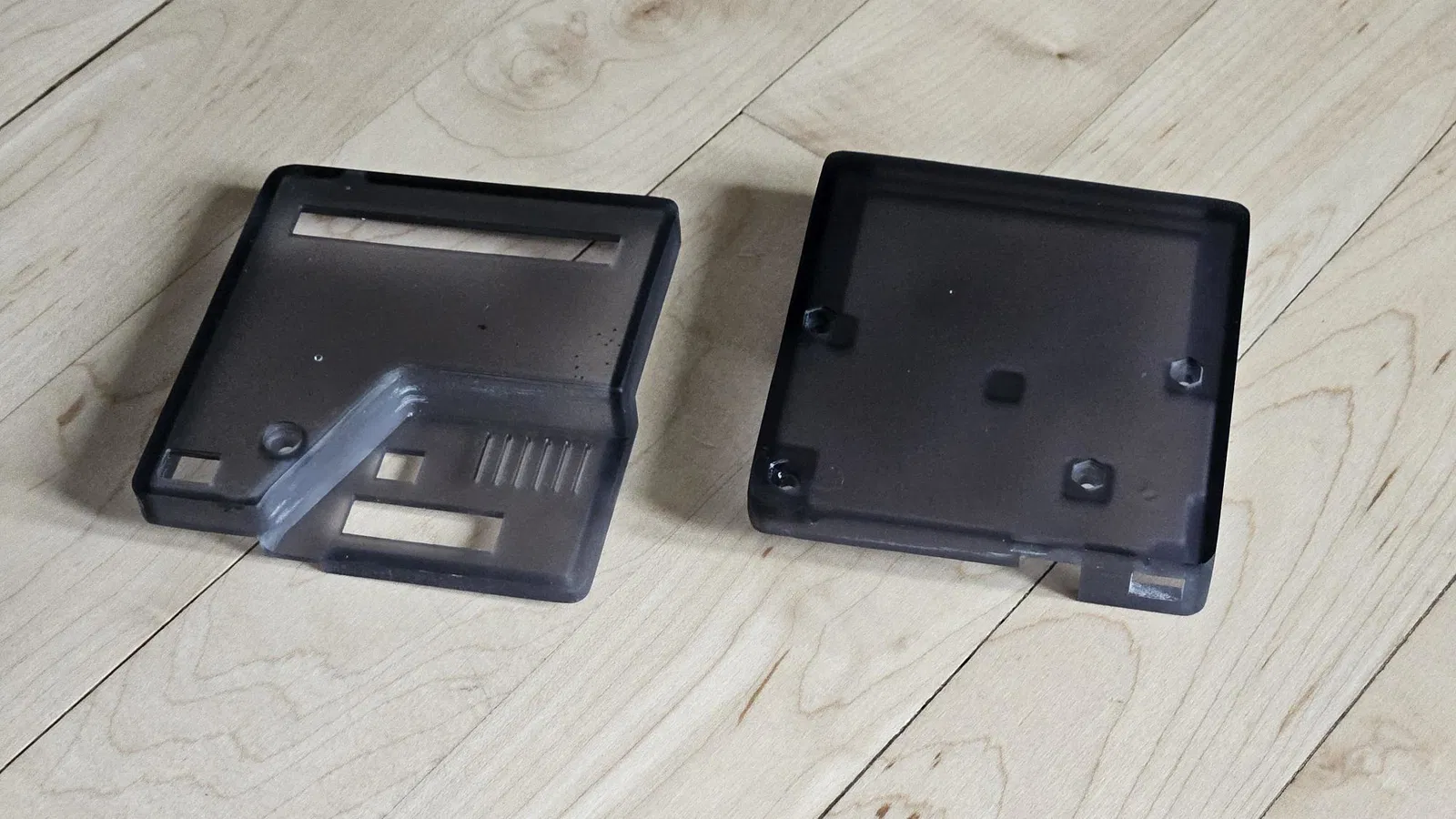

Có 3 phiên bản đế, hình trong ảnh là cái vỏ cơ bản. 2 phiên bản còn lại là một cái cho ốc vít và một cái cho dây rút, tùy bạn muốn cố định nó kiểu nào.
