Giá Đỡ Lắp Bộ Sưởi Buồng

An Toàn Là Trên Hết!

Bộ phận sưởi PTC 110V có điện áp lưới trực tiếp trên cuộn dây sưởi. Chỉ dành cho những người có kiến thức và thoải mái với việc đấu dây điện lưới sử dụng.

Tui đã tự làm một cái vỏ cách nhiệt cho máy Creality Ender 5 Pro của tui để in ABS/ASA. Tui có thể đạt được nhiệt độ buồng là 45-50°C với cái vỏ đó, nhưng muốn tăng nhiệt độ để đảm bảo các bản in cứng cáp hơn cũng như giảm thời gian làm nóng buồng.

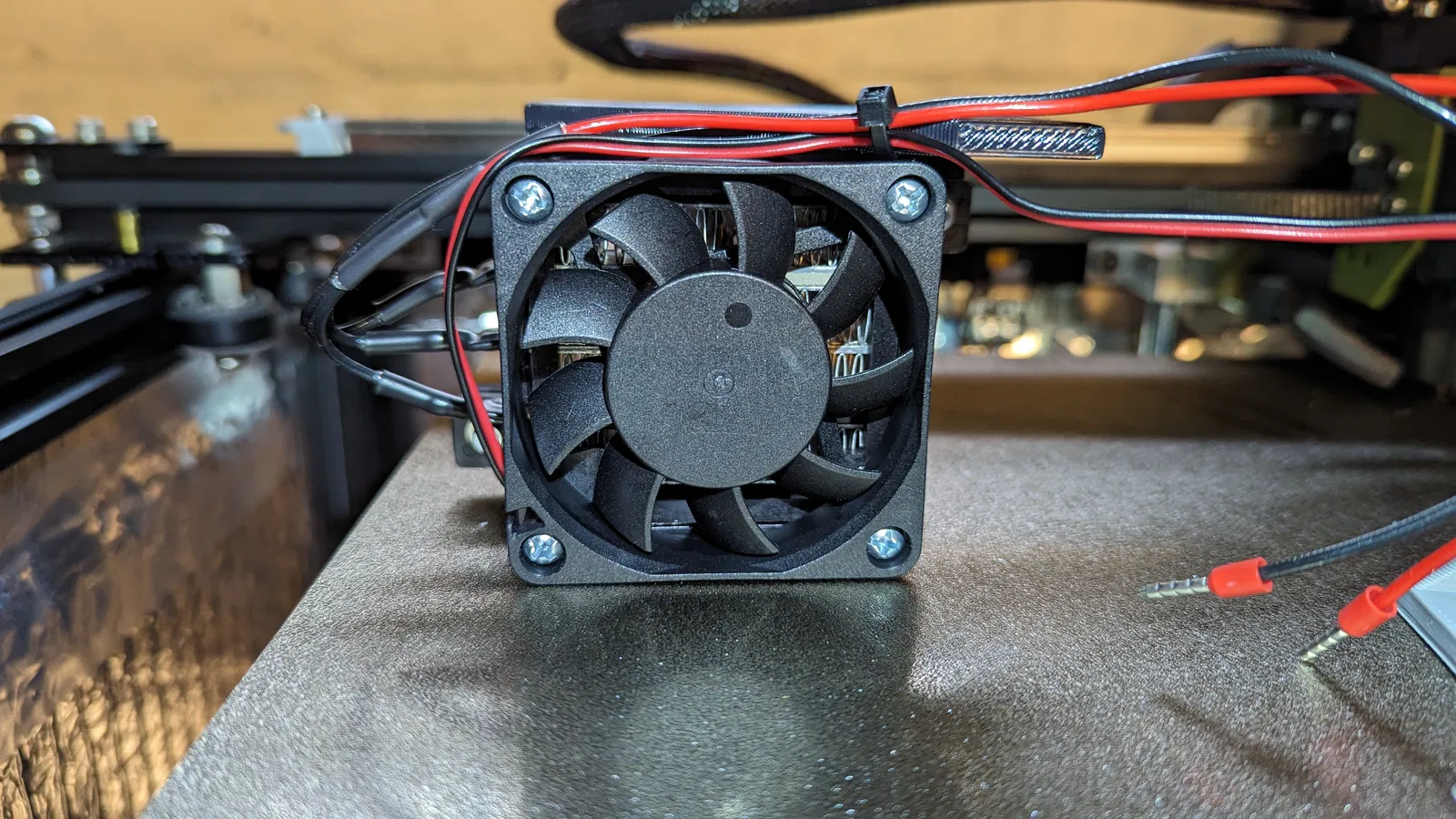

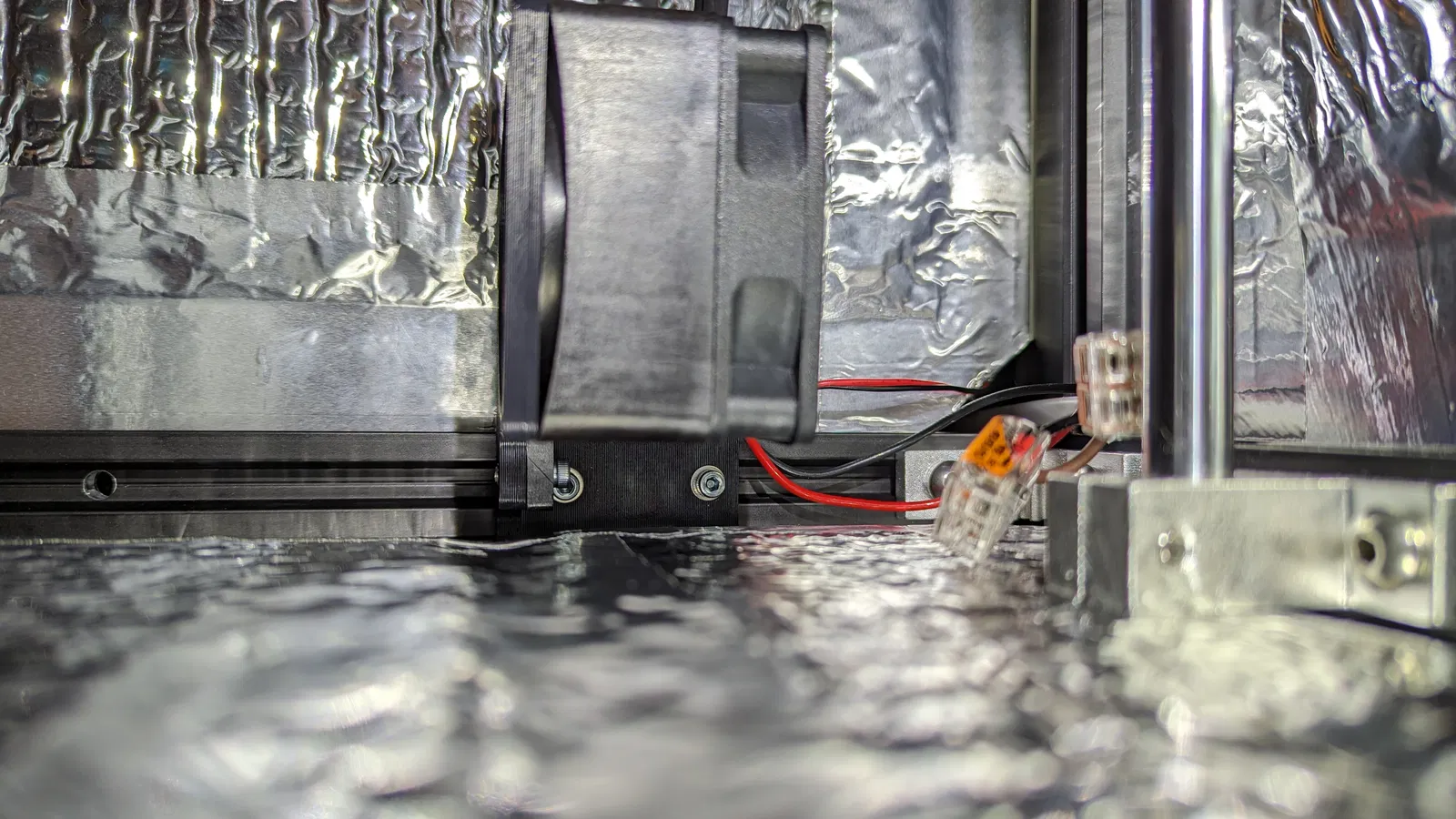

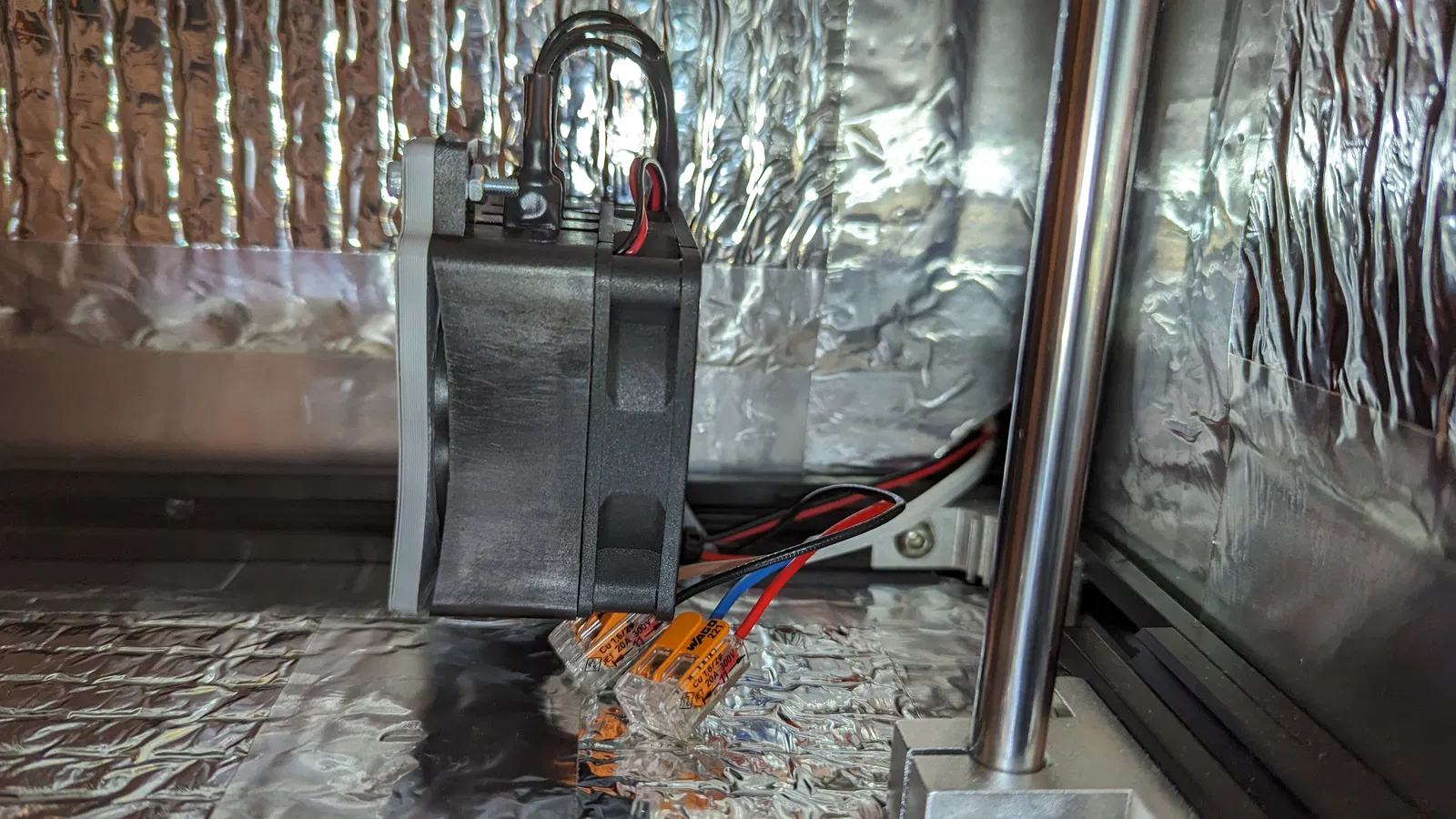

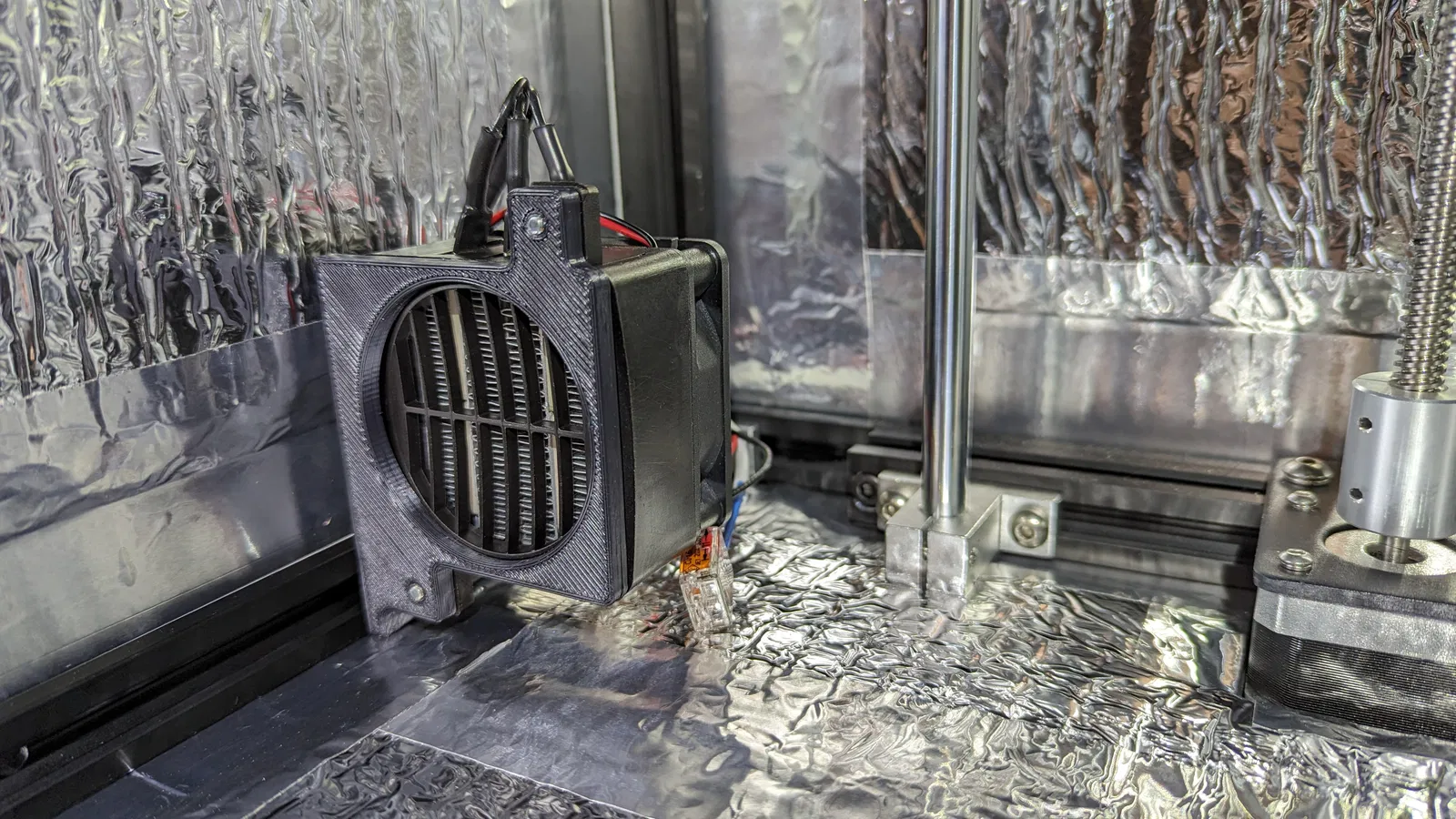

Cái giá đỡ này cho phép gắn bộ phận sưởi quạt 60mm. Tui đã gắn nó ở vị trí thấp trong buồng để dễ dàng đi dây và đảm bảo thể tích in được làm nóng tương đối đều. Bộ phận sưởi 250 watt mà tui đặt từ Amazon thực sự chạy ở công suất đỉnh 650 watt và ổn định khoảng 350 watt. Buồng của máy Ender 5 của tui với một cái "nắp" hở bên dưới thanh trượt X (để thanh trượt có thể di chuyển) giờ đây có thể đạt 62-63°C khi in. Cái giá đỡ được gắn sao cho quạt thổi song song với thanh nhôm định hình 2020. Vỏ bộ phận sưởi được bắt vít bằng phần cứng M3 vào các vòng đệm ren nhiệt kiểu Voron (m3 x dày 4mm). Hãy sử dụng phần cứng thanh nhôm định hình yêu thích của bạn để cố định giá đỡ vào khung máy.

Mô hình Fusion 360 đã được tải lên. Chức năng tốt, nhưng hơi lộn xộn. Cứ tự nhiên chỉnh sửa nhé.

Cài Đặt In/Vật Liệu:

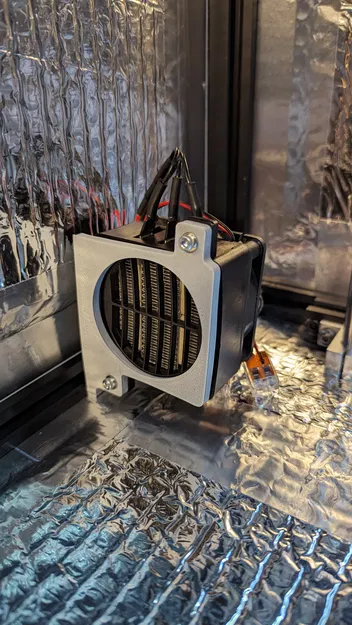

KHÔNG nên dùng PLA. Nó có thể dùng được để thử nghiệm, nhưng sẽ bị biến dạng ở nhiệt độ buồng cao hơn. (Giá đỡ mẫu thử màu xám trong ảnh)

ABS/ASA và các vật liệu chịu nhiệt cao khác đều phù hợp.

Tui đã dùng 2 lớp tường, 2 lớp trên/dưới, 45% mật độ lưới, chiều cao lớp 0.32mm, độ rộng đường in 0.6mm trên đầu phun 0.4mm để tạo mẫu nhanh.

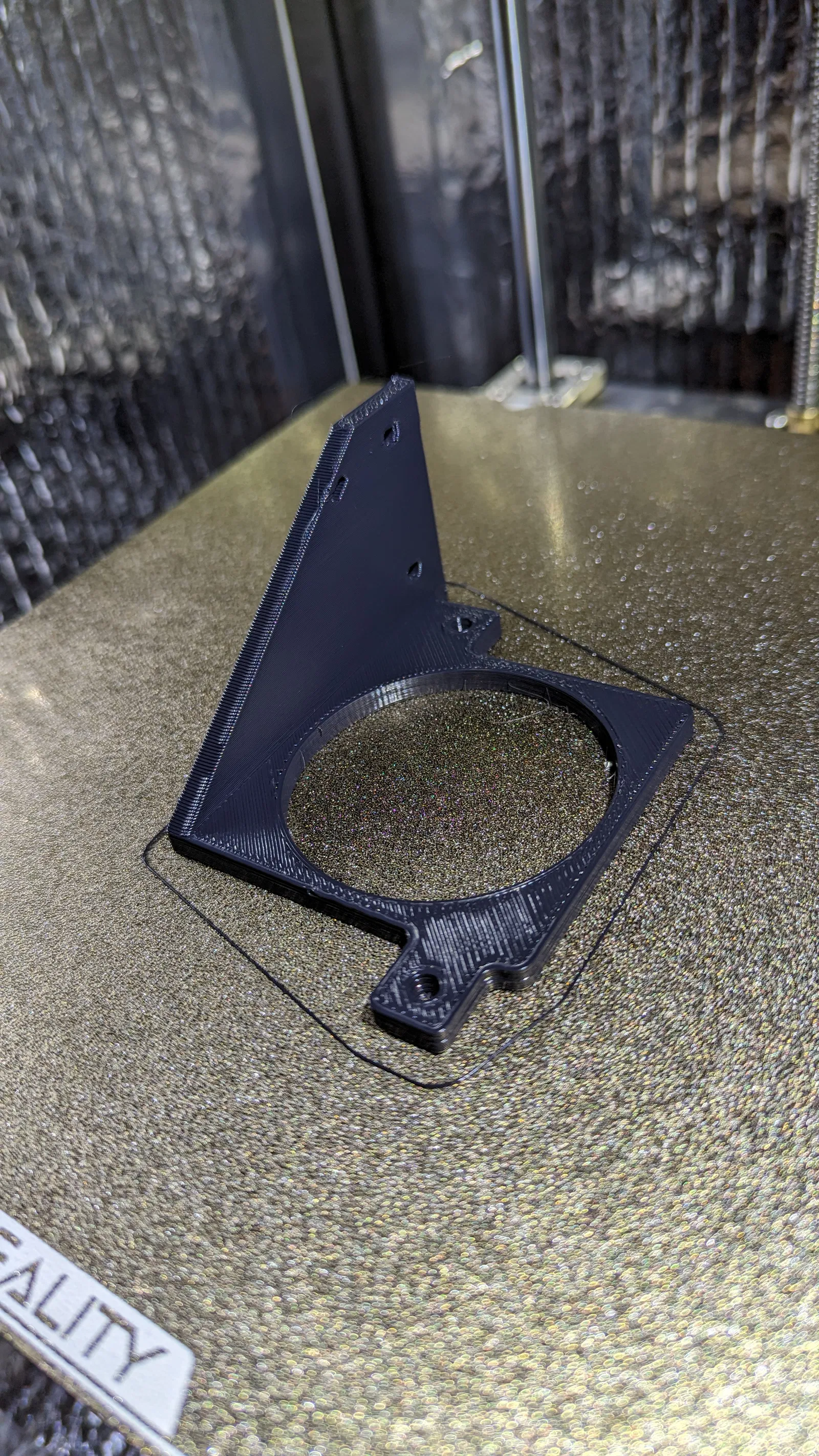

In với mặt phẳng úp xuống (hướng nhập khẩu không hữu ích). Không cần hỗ trợ.

Danh Sách Vật Tư (BOM):

(2) Vòng đệm ren nhiệt kiểu "Voron" M3 x sâu 4mm

(4) Vít M3x10mm DIN 921 (2x Giá đỡ vào thanh nhôm 2020, 2x Vỏ bộ phận sưởi vào Giá đỡ)

(2) Đai ốc M3 in 3D (Hoặc tương đương)

(2) Đai ốc M3 (Chỉ cần thiết cho phần cứng thanh nhôm 2020 in 3D)

(1) Dây rút nylon để quản lý cáp

(1) Bộ phận sưởi PTC tùy chọn với quạt 60mm (https://www.amazon.com/dp/B07NYX5DKD?psc=1&ref=ppx_yo2ov_dt_b_product_details) Để tham khảo
