Tấm gắn ray DIN cho BTT Manta E3EZ

Tấm gắn cho bo mạch điều khiển BIGTREETECH Manta E3EZ V1.0 để gắn nó lên thanh ray DIN. Tấm gắn này được thiết kế dựa trên kẹp DIN (pcb_din_clip_x3.stl) được sử dụng trong các khoang điện tử của Voron, giống như trên Voron 2.4r2. Để sử dụng tấm gắn này, bạn cần in hai cái kẹp DIN.

Vì trong quá trình sử dụng của mình (thanh ray DIN/bo mạch điều khiển gắn ngược) tôi cảm thấy chỉ dùng bốn điểm gắn vít vào bo mạch là không đủ, nên tôi đã thiết kế tấm gắn để sử dụng thêm hai con vít dùng để gắn bộ phận CM4/CB1. Các con vít được cung cấp kèm theo bo mạch Manta E3EZ để gắn bộ phận CM4/CB1 đủ dài để đi xuyên qua PCB của bo mạch điều khiển và nhô ra đủ để làm điểm gắn bổ sung. Chỉ cần ấn tấm gắn vào cho đến khi vít bám vào nhựa và tự cắt ren vào nhựa.

Về các loại vít bạn cần:

• 4x Vít tự tạo ren M2x10 - để gắn kẹp DIN vào tấm gắn
• 4x Vít SHCS M3x6 (hoặc M3x8) - để gắn bo mạch điều khiển Manta E3EZ vào tấm gắn
• Các vít được cung cấp cho Manta E3EZ để gắn bộ phận CM4/CB1.

Tấm gắn này nặng khoảng 10-12g (theo PrusaSlicer 2.7.1) vật liệu. Cài đặt in (cài đặt cá nhân): Đầu phun 0.4mm, chiều cao lớp 0.2mm, 4 lớp tường/chu vi, 4 lớp trên/dưới, 25% độ đặc ruột.

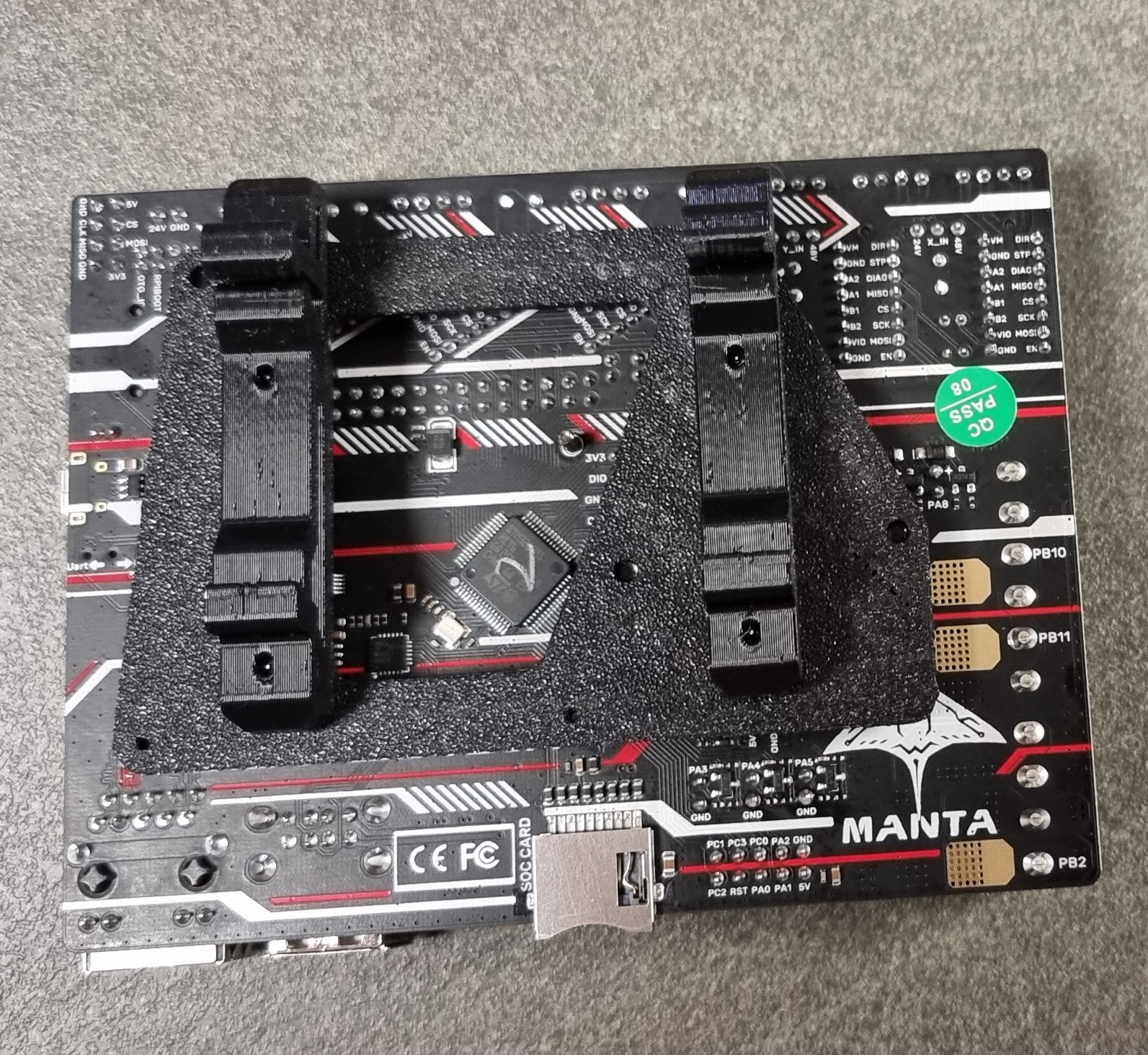

Bản in trong hình: Nhựa in: eSUN PLA+ Đen (hoặc sử dụng ABS/ABS+) Máy in: Voron 2.4r2

Được thiết kế dựa trên thông số kỹ thuật của bo mạch (Drawings) do Bigtreetech cung cấp.

Các tệp F3D và STL đều được cung cấp, nên bạn cứ tự nhiên chỉnh sửa theo nhu cầu của mình.
