Giá Đỡ Bút - Hình Cầu Xoay

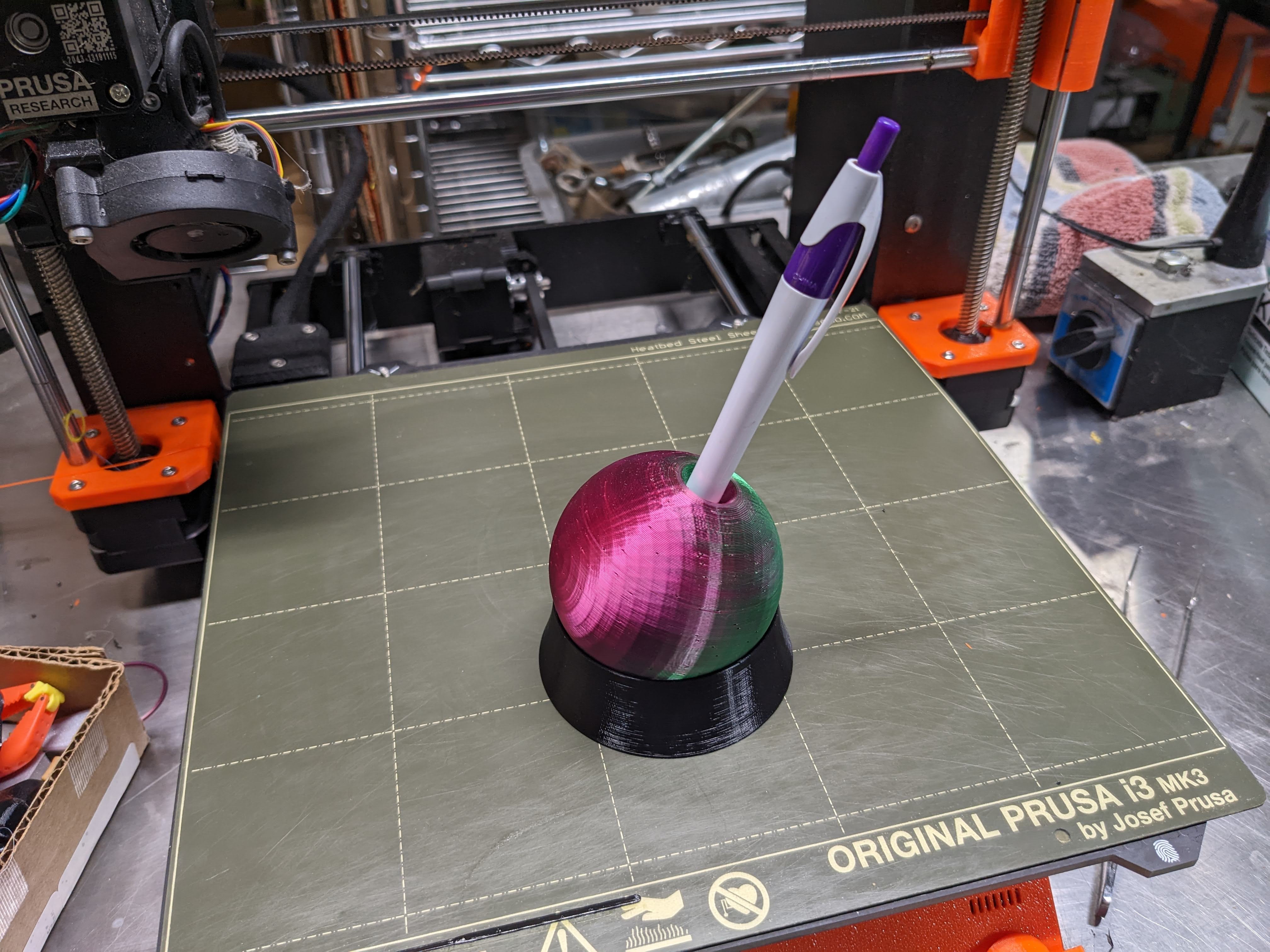

Giá đỡ bút hình cầu độc đáo này giữ một cây bút hoặc bút chì ở một góc thuận tiện. Nó có thể xoay tự do nhờ thiết kế khớp cầu, và bạn có thể thử nghiệm với sợi hai màu để có hiệu ứng đẹp mắt. Có hai phiên bản với các kích thước lỗ bút khác nhau.
Mô tả
Cập nhật 28/12/2023: Đã thêm phiên bản thứ hai với đường kính lỗ lớn hơn cho bút. Đây là các file "V1B" (các file Base giống nhau cho cả hai phiên bản Sphere).
Bản in vui nhộn này chủ yếu được tạo ra để thử nghiệm sợi hai màu (không bắt buộc), nhưng nó cũng hoạt động như một giá đỡ bút tiện dụng. Phần giá đỡ hình cầu chỉ được giữ trong đế bằng trọng lượng của chính nó. Phần giá đỡ hình cầu và đế về cơ bản là một khớp cầu, vì vậy quả cầu có thể xoay tự do theo mọi hướng.
Mặc dù việc sử dụng sợi hai màu không bắt buộc, nhưng nó tạo ra hiệu ứng rất đẹp.
Ghi chú:
- Lỗ cắm bút có đường kính trong (ID) là 10mm (tôi đoán có thể phóng to cho bút lớn hơn).
- Lưu ý: Đối với phiên bản thứ hai được thêm vào tháng 12/2023, lỗ cắm bút có đường kính trong (ID) là 12.4mm.
- Bản in yêu cầu sử dụng "lõi" để tạo thêm trọng lượng. Tôi đã dùng hạt thép để bắn bi, nhưng cát cũng có thể hoạt động.
Hướng dẫn In và Lắp ráp
Đối với bản in của tôi, tôi đã sử dụng sợi PLA hai màu Quantum của MatterHackers cho phần hình cầu và PLA đen cho phần đế. Nói chung:
- 0% infill
- vị trí đường nối ngẫu nhiên
Tôi đề xuất sử dụng các file 3mf để tạo gcode khi in.
LÕI:

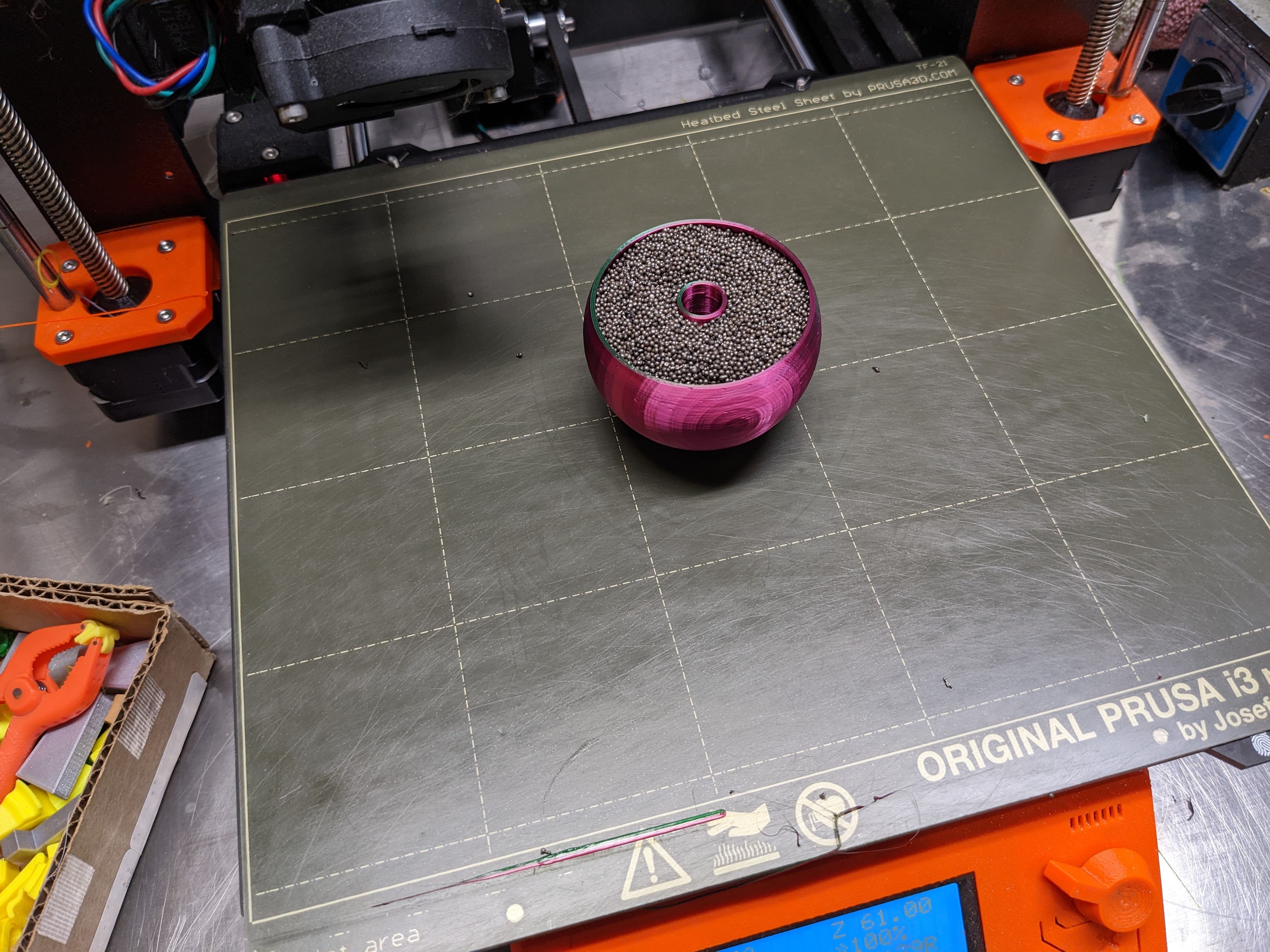

- Lưu ý rằng phần hình cầu phải có một điểm dừng khoảng 70% chiều cao của hình cầu để thêm "lõi" cho hình cầu (xem ảnh). Hãy cẩn thận không đổ đầy hoàn toàn vỏ hình cầu đang trong quá trình in vì bạn có thể làm hỏng đầu in khi bản in tiếp tục (hãy hỏi tôi xem tôi biết thế nào!).

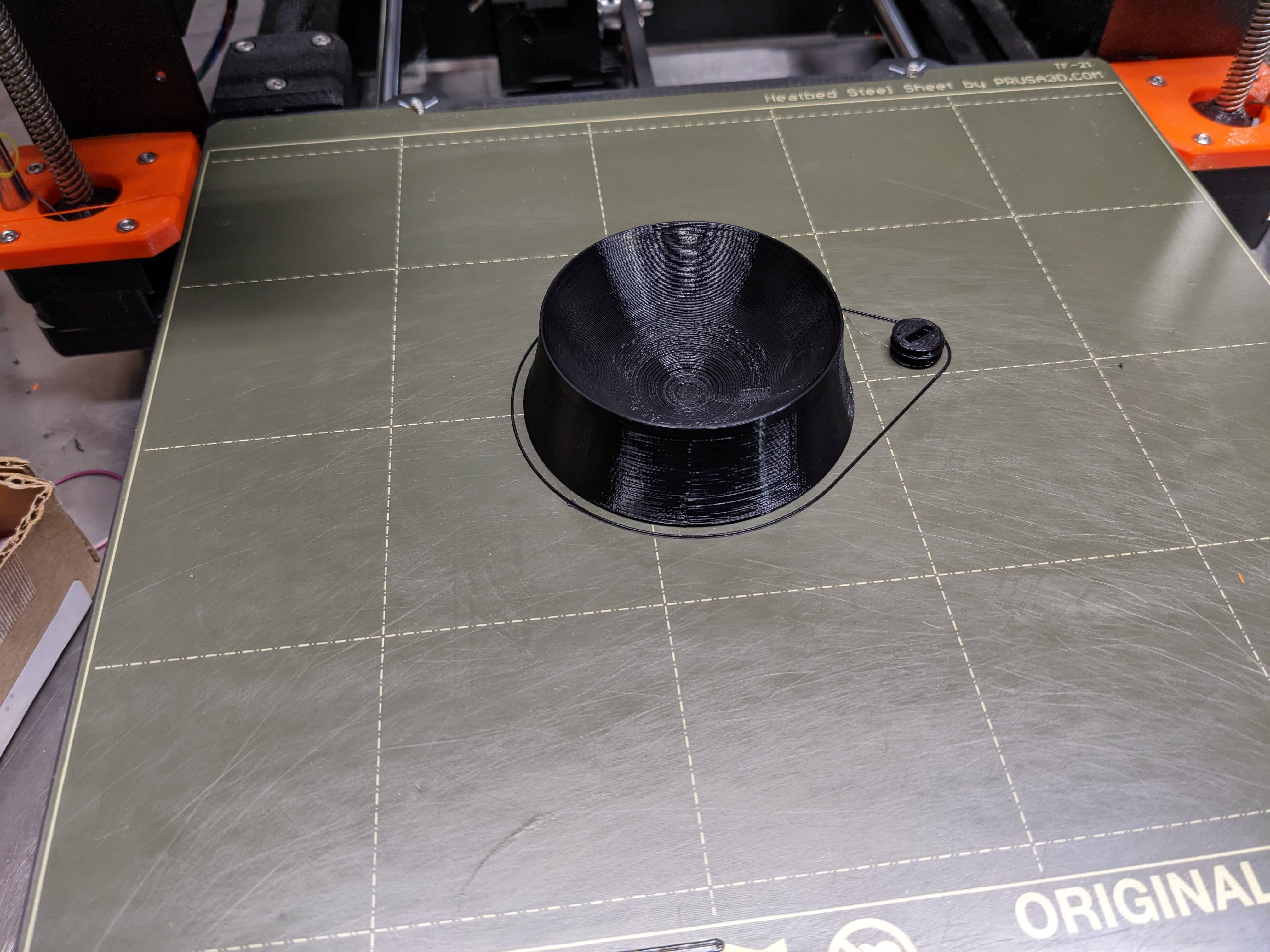

- Phần Đế được in với một lỗ đổ đầy và nút vặn. Đổ đầy Đế từ phía dưới qua lỗ đổ đầy, và vặn chặt nút để bịt kín lõi.

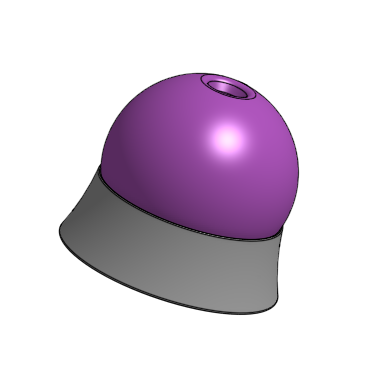

CAD
Các file CAD 3D OnShape cho cái này ở đây:
