Giá đỡ quạt rèm cho CR6 SE

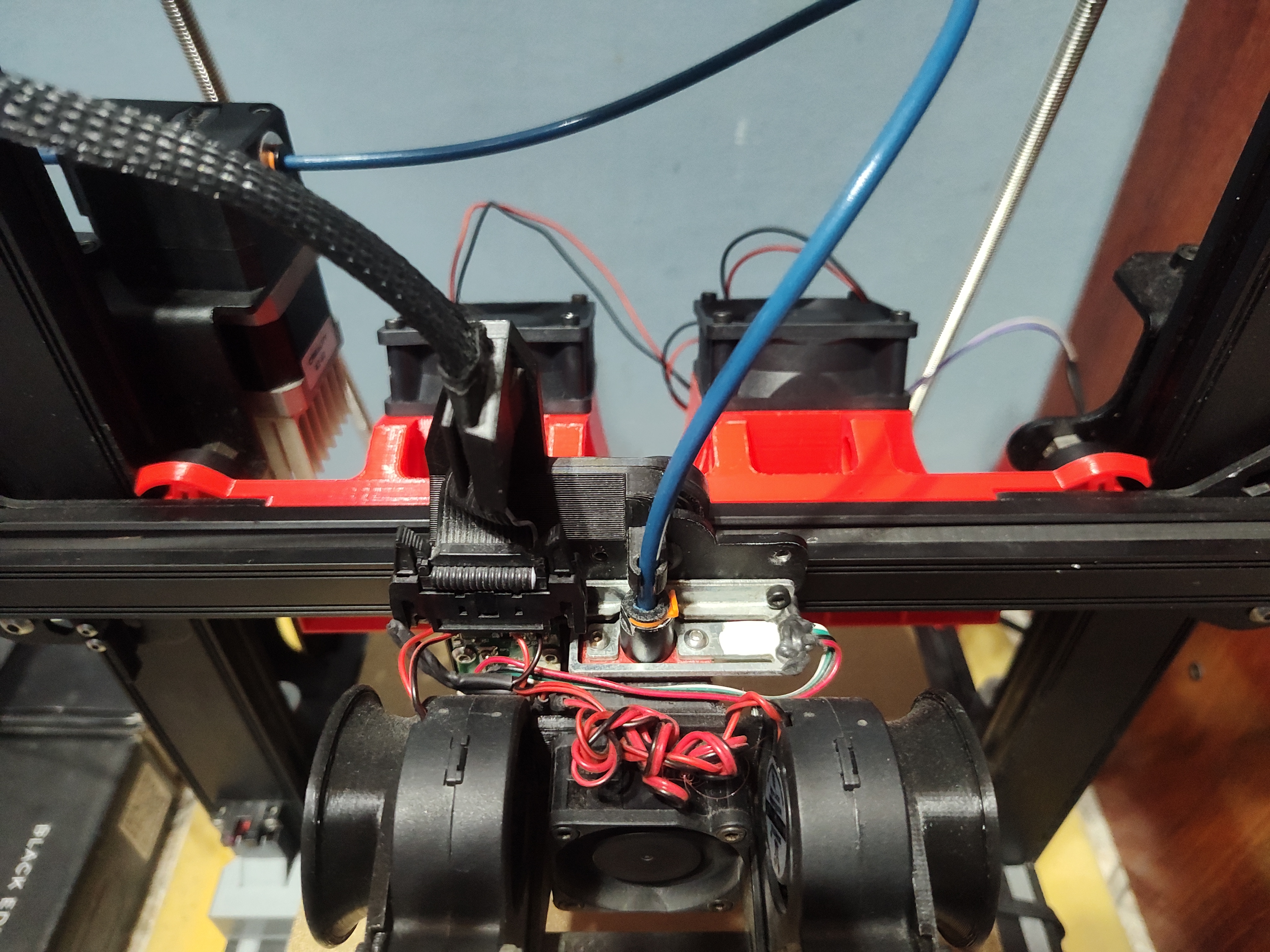

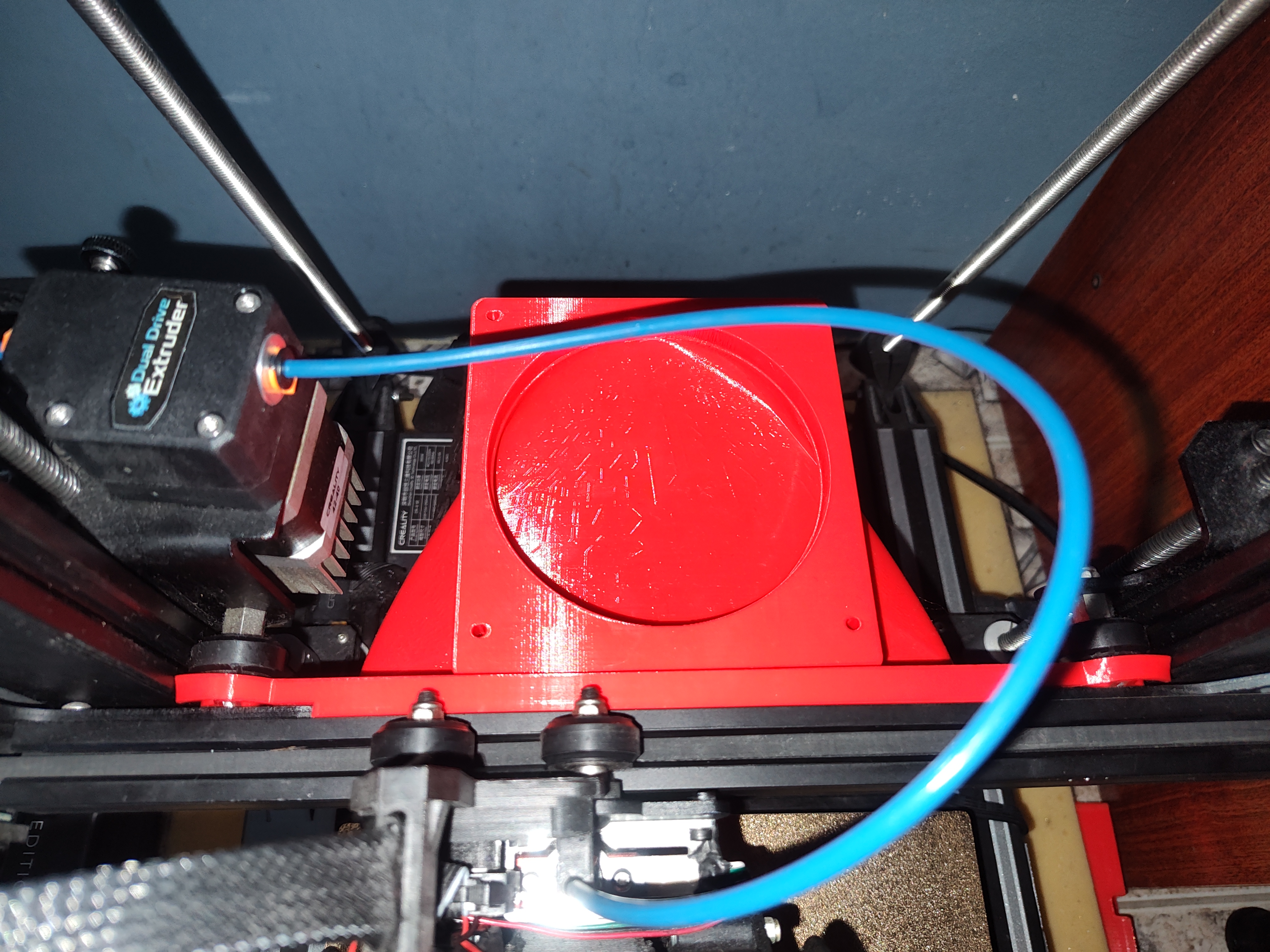

Cập nhật ngày 28-12-2023: Đã sửa lỗi mô hình. Tôi vừa thấy mô hình có vài lỗi nên đã tạo lại từ đầu bằng onshape. Bây giờ nó trông đẹp hơn nhiều và hoạt động đúng như mong đợi. Cũng đã loại bỏ 1 cặp lỗ cho ống dẫn 120mm. Tôi đề xuất bản remix ống dẫn góc mà tôi đã làm, chúng là những ống dẫn tốt nhất cho bản mod này: Bài viết gốc: Chỉ là một bộ adapter để gắn quạt rèm vào thanh ray trục X của Creality CR6 Không cần phải tạo lỗ, nó được gắn bằng áp lực và theo cách nó được thiết kế. Bạn không cần sử dụng ốc nhiệt cho tất cả các lỗ, chỉ cần cho các ống dẫn quạt mà bạn sẽ sử dụng (Trong trường hợp này, tôi muốn thử hai mô hình khác nhau nên tôi cần tất cả chúng) Hai lỗ dưới cùng ở giữa dành cho ống dẫn quạt 120mm và các lỗ khác dành cho ống dẫn quạt kép 60mm. Bạn cần ốc nhiệt M3. Làm ơn kiểm tra xem bạn sử dụng loại ốc nào. Chiều cao của mô hình là 9.5mm và sau đó bạn cộng thêm chiều cao của ống dẫn bạn đang sử dụng (chiều cao của chỗ ốc vít đi vào). Tôi cảnh báo bạn vì nếu bạn sử dụng ốc dài hơn mức cần thiết, bạn sẽ làm trầy xước thanh ray trục X bằng kim loại. Với ốc 10-12mm, bạn có thể dùng được cho ống dẫn quạt kép 60mm nhưng đối với ống 120mm, bạn có thể cần ốc 25mm. Ống dẫn quạt tôi đề xuất:
