Bàn Chải Vòi Phun v1 - Ender3v2

Bàn Chải Vòi Phun v1.

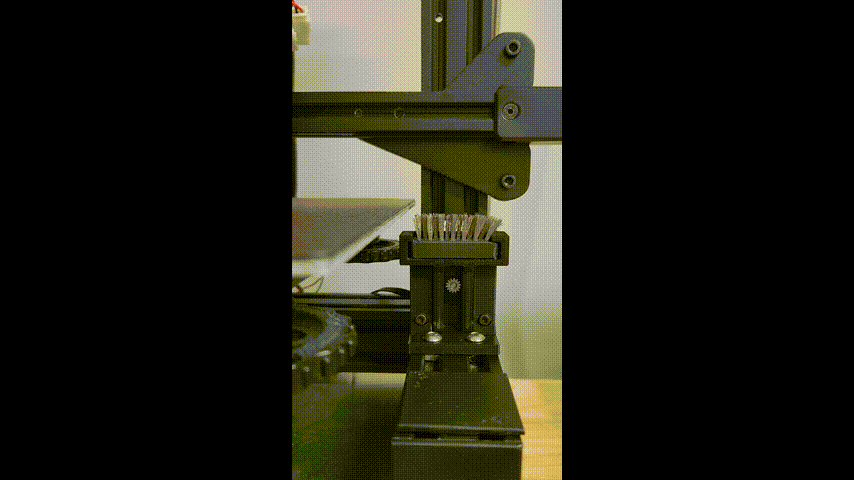

Tôi đã chế tạo cái này bằng các bộ phận có sẵn trong xưởng sử dụng động cơ bước pancake. Sắp tới sẽ có một phiên bản khác sử dụng servo nhỏ. Hãy chú ý theo dõi.

Được thiết kế cho Ender3v2 nhưng có khả năng tương thích với các biến thể khác, tuy nhiên, bo mạch điều khiển Creality OEM có thể không hoạt động trừ khi nó có cổng driver dự phòng.

Giữ bàn chải cách xa vòi phun/đầu in khi in hoặc khi dò tìm.

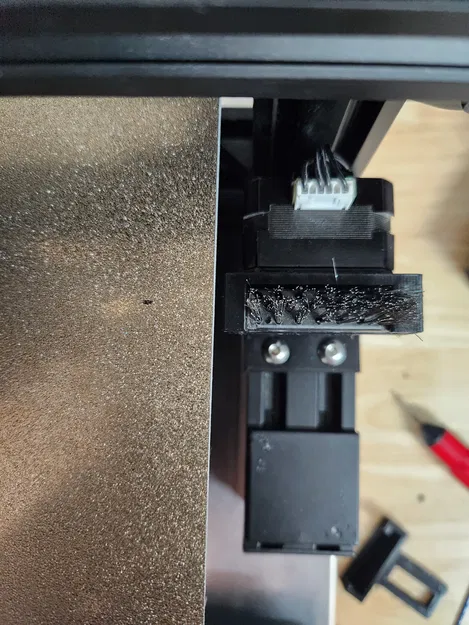

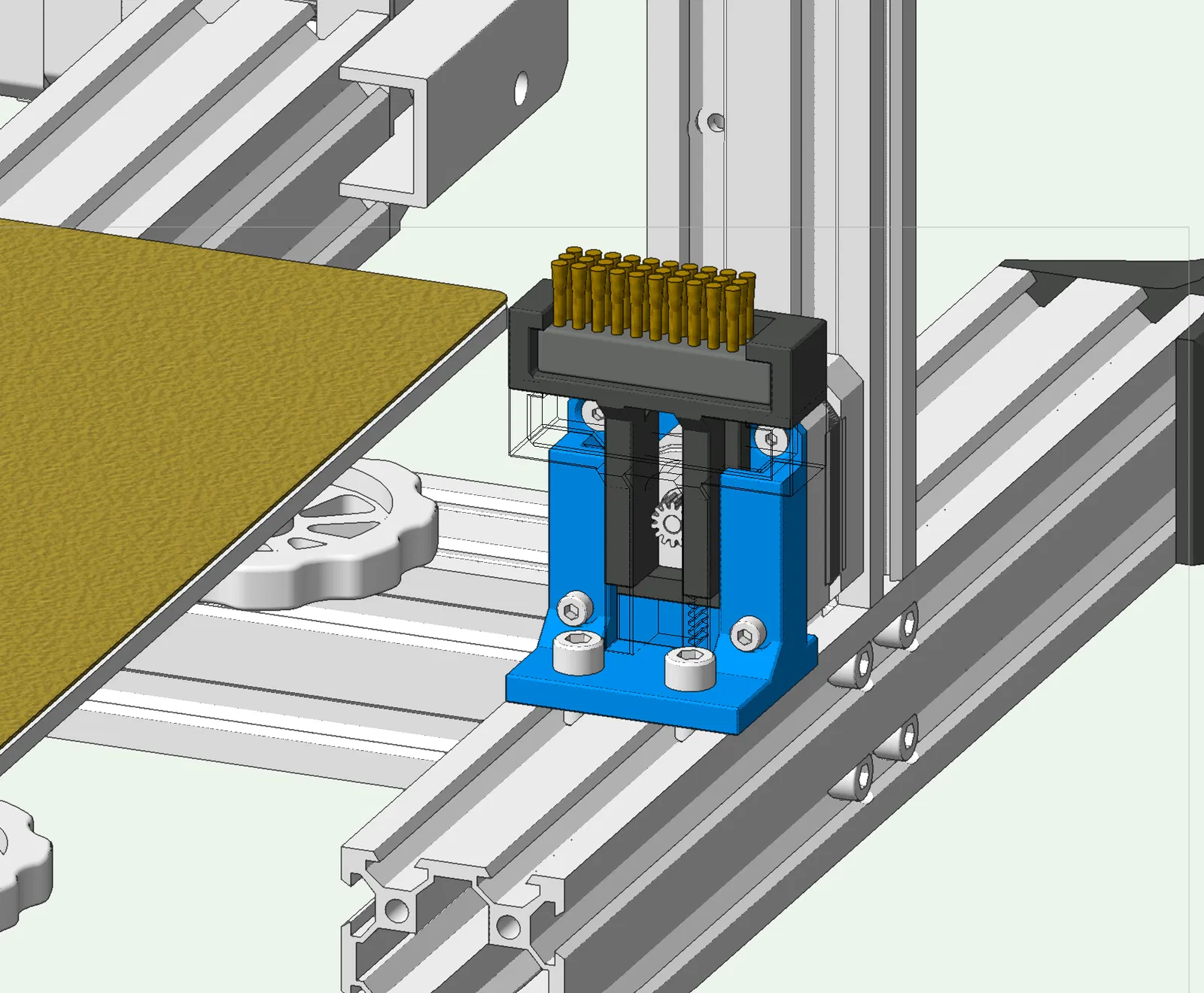

DANH SÁCH VẬT TƯ (BOM) 2 bộ phận in bằng PLA. Động cơ bước Bondtech Pancake với bánh răng thẳng (loại extruder). 2x M3x20mm SHCS 2x M3x6mm FHCS 2x M5x10mm BHCS 2x M5 Hammer nuts Driver TMC2209 TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM - Tôi sẽ không chịu trách nhiệm cho bất kỳ thiệt hại nào gây ra cho máy in hoặc thiết bị điện tử của bạn. Bạn phải tự tin và có đủ năng lực để thực hiện việc này. ĐẤU DÂY MCU Tôi đang sử dụng bo mạch điều khiển BTT SKR3 và đã cài đặt driver TMC2209 vào vị trí E0M và sử dụng mã chân của SKR3. Nếu bạn muốn sử dụng vị trí driver khác, hãy tham khảo sơ đồ chân của SKR3 tại đây... https://github.com/bigtreetech/SKR-3/blob/master/Hardware%20(SKR%203%20EZ)/BIGTREETECH%20SKR%203%20EZ%20V1.0-PIN.pdf Nếu bạn đang sử dụng bo mạch điều khiển khác, rõ ràng hãy tham khảo tài liệu của nhà sản xuất để biết sơ đồ chân của nó. LẮP ĐẶT >Tắt nguồn máy in Khi máy in đã tắt, hãy lắp bộ truyền động bàn chải ở bên phải theo hình ảnh. Cài đặt driver động cơ bước. Kết nối động cơ bước với bo mạch MCU. Căn chỉnh tâm bàn chải với vòi phun và khóa chặt lại. VỊ TRÍ VÒI PHUN >Bật nguồn máy in >Home Máy in Sử dụng Mainsail/Fluidd để điều khiển X, di chuyển vòi phun thủ công sao cho vòi phun thẳng hàng với cạnh trái của bàn chải và ghi lại vị trí X của nó. Di chuyển vòi phun đến vị trí tối đa và ghi lại giá trị đó. Bạn có thể tham khảo giá trị position_max của [stepper_x] trên máy in của mình và ghi lại giá trị đó. Không cần thiết phải ghi lại vị trí Y của máy in dạng bed slinger vì bàn chải có vị trí cố định, nhưng vẫn nên ghi lại. Ghi lại vị trí Z khi home. CÀI ĐẶT KLIPPER Tạo một tệp cfg mới trong Klipper và đặt tên là "nozzle_brush.cfg" và lưu lại. Sao chép và dán toàn bộ mã từ tệp được cung cấp "The CODE.txt" vào "nozzle_brush.cfg" và lưu lại. Chỉnh sửa "nozzle_brush.cfg" bằng cách nhập mã chân vào [manual_stepper] như được chỉ định cho bo mạch điều khiển cụ thể của bạn. Thêm "[include nozzle_brush.cfg]" vào tệp printer.cfg của bạn. >Khởi động lại Firmware KIỂM TRA CHUYỂN ĐỘNG Đảm bảo bàn chải ở vị trí thấp nhất trước khi sử dụng các lệnh này. Trong bảng điều khiển, để kiểm tra chuyển động của bàn chải, hãy sao chép từng cặp dòng lệnh bên dưới, dán chúng vào bảng điều khiển và nhấn enter. Kết quả phải là chuyển động mượt mà khi nâng và hạ bàn chải. Nếu chiều của bàn chải bị sai, hãy đảo ngược các giá trị MOVE sao cho UP là giá trị âm và DOWN là giá trị dương. Nếu bộ truyền động phát ra tiếng lách cách, nghĩa là nó đã ở một trong hai đầu của chuyển động. Để dừng tiếng lách cách, hãy giảm giá trị "MOVE" đi 0.05, cẩn thận cho đến khi nó dừng lại. Tiếng lách cách là do bánh răng thẳng bị trượt và thanh răng, nên không có gì to tát lắm. Răng nhựa sẽ gãy trước bánh răng thẳng bằng kim loại. Lưu ý, hãy đảm bảo bàn chải ở vị trí thấp nhất trước. 1. Home vị trí và di chuyển bàn chải LÊN...  MANUAL_STEPPER STEPPER=brush_actuator ENABLE=1 SET_POSITION=0  MANUAL_STEPPER STEPPER=brush_actuator MOVE=0.75 SPEED={brush_spd}  MANUAL_STEPPER STEPPER=brush_actuator ENABLE=0 2. Home vị trí và di chuyển bàn chải TRỞ XUỐNG...  MANUAL_STEPPER STEPPER=brush_actuator ENABLE=1 SET_POSITION=0  MANUAL_STEPPER STEPPER=brush_actuator MOVE=-0.75 SPEED={brush_spd}  MANUAL_STEPPER STEPPER=brush_actuator ENABLE=0 Ghi lại giá trị "MOVE" sau khi bạn hài lòng với chuyển động. Bàn chải nên cách mặt bàn in khoảng 6-8mm ở điểm cao nhất. NHẬP CÁC GIÁ TRỊ ĐÃ GHI LẠI Chỉnh sửa "nozzle_brush.cfg" bằng cách nhập các giá trị đã ghi lại vào "CLEAN_NOZZLE" ở vị trí được chỉ định và lưu lại. Đảm bảo bàn chải ở vị trí thấp nhất trước. Để thử nghiệm, tôi khuyên bạn nên tạm thời thêm 10mm vào chiều cao Z. Giảm từ từ giá trị này cho phù hợp. Kiểm tra lại tất cả các cài đặt. >Khởi động lại Firmware >CLEAN_NOZZLE Nếu mọi thứ diễn ra suôn sẻ, máy in sẽ home và sau đó vòi phun sẽ di chuyển sang bên trái của bàn chải, bàn chải sẽ nâng lên và vòi phun di chuyển để làm sạch, sau đó cuối cùng vòi phun sẽ di chuyển trở lại trung tâm bàn in. Thêm "CLEAN_NOZZLE" vào start_print của bạn nếu bạn muốn. Hoạt động tốt với tôi.
