Máy phân phối băng keo đa kích thước và mô-đun

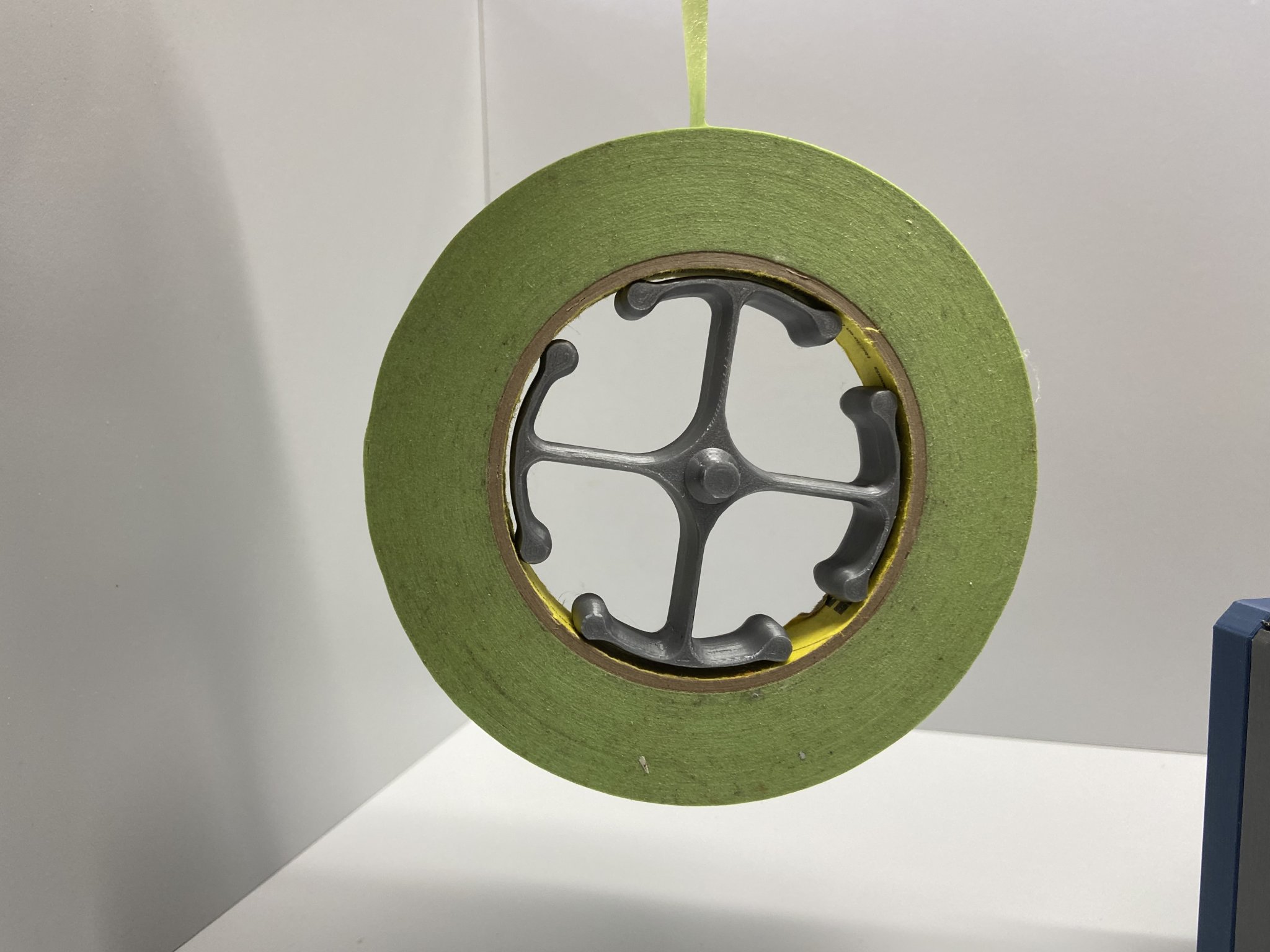

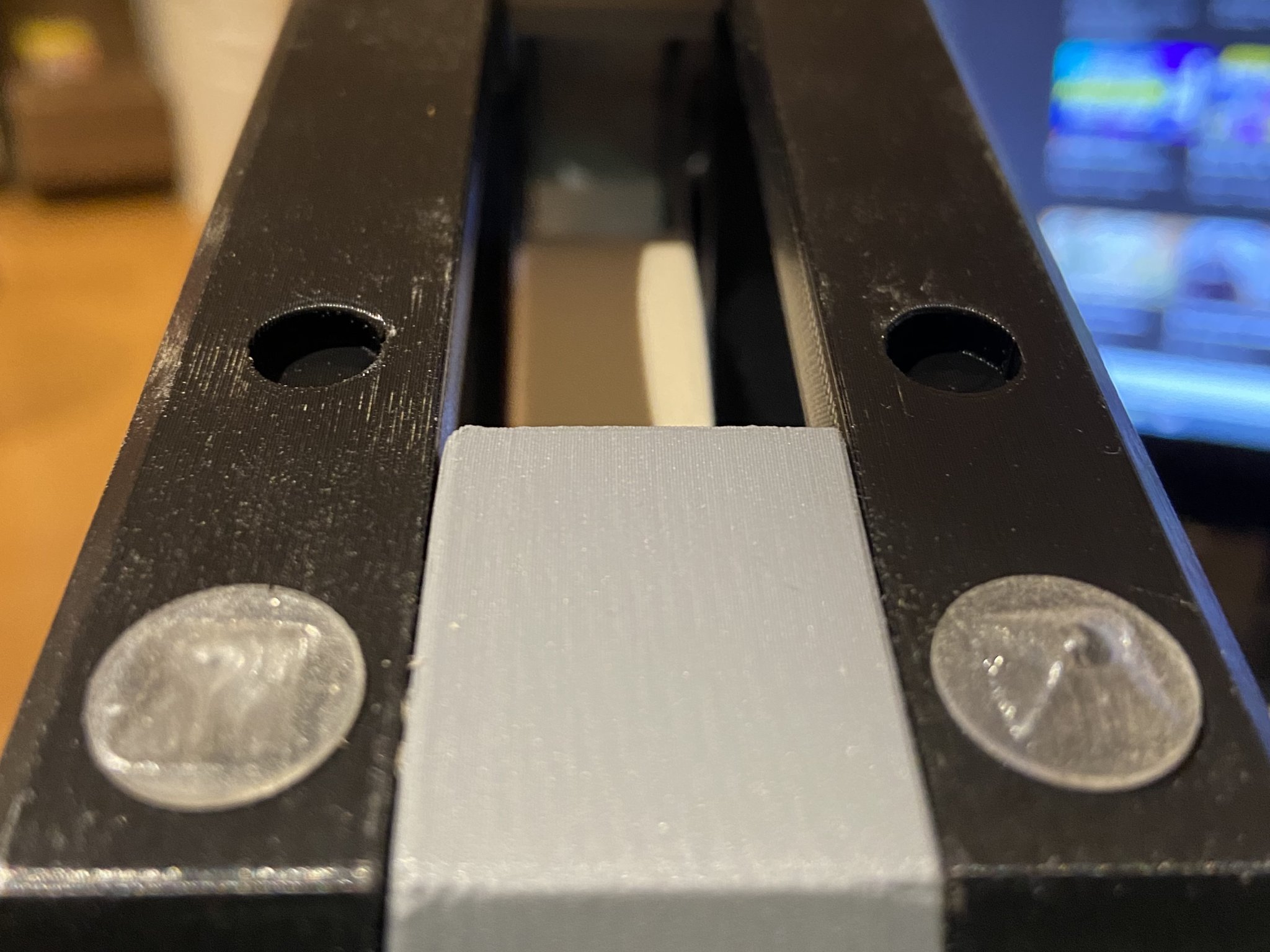

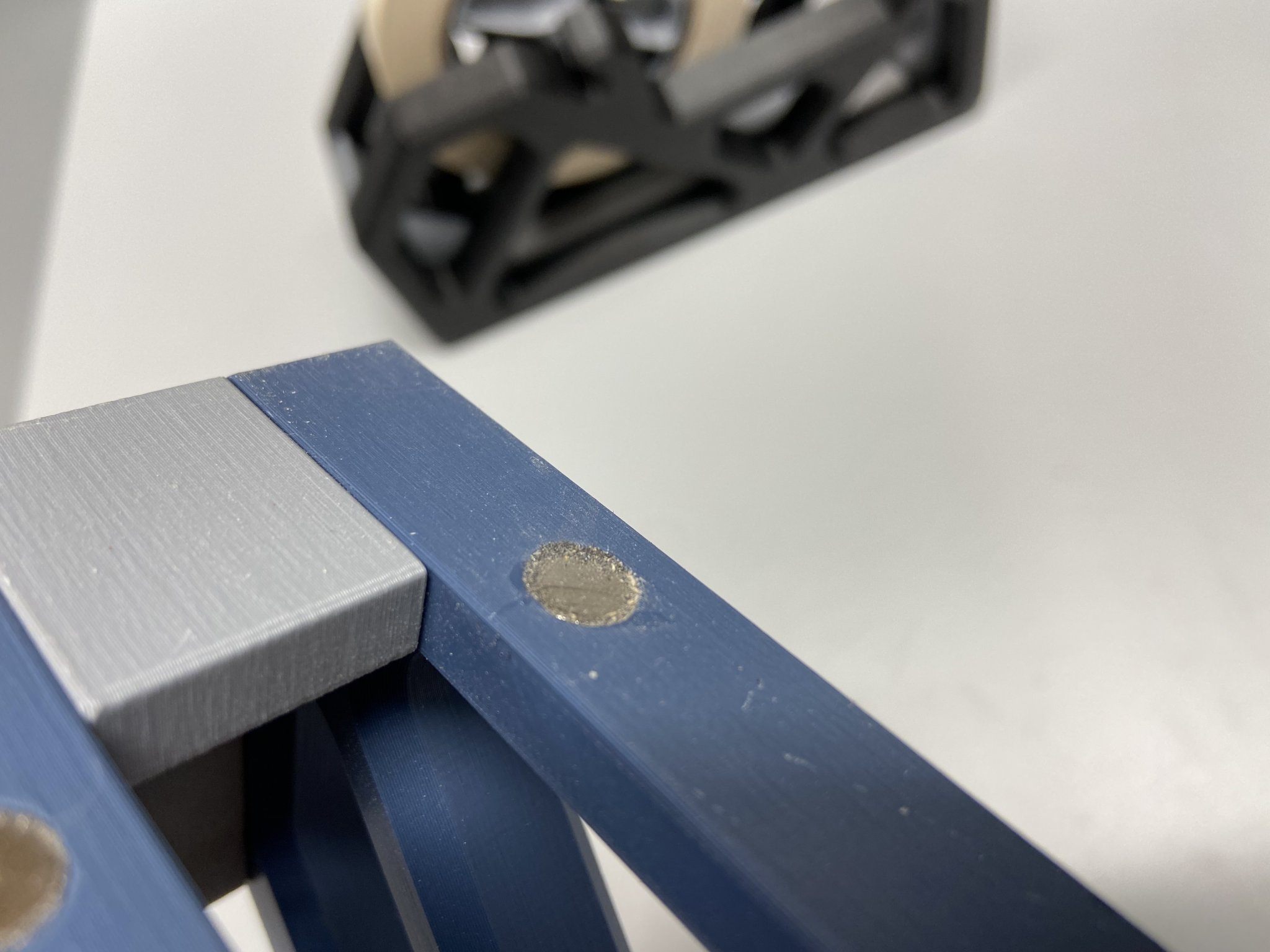

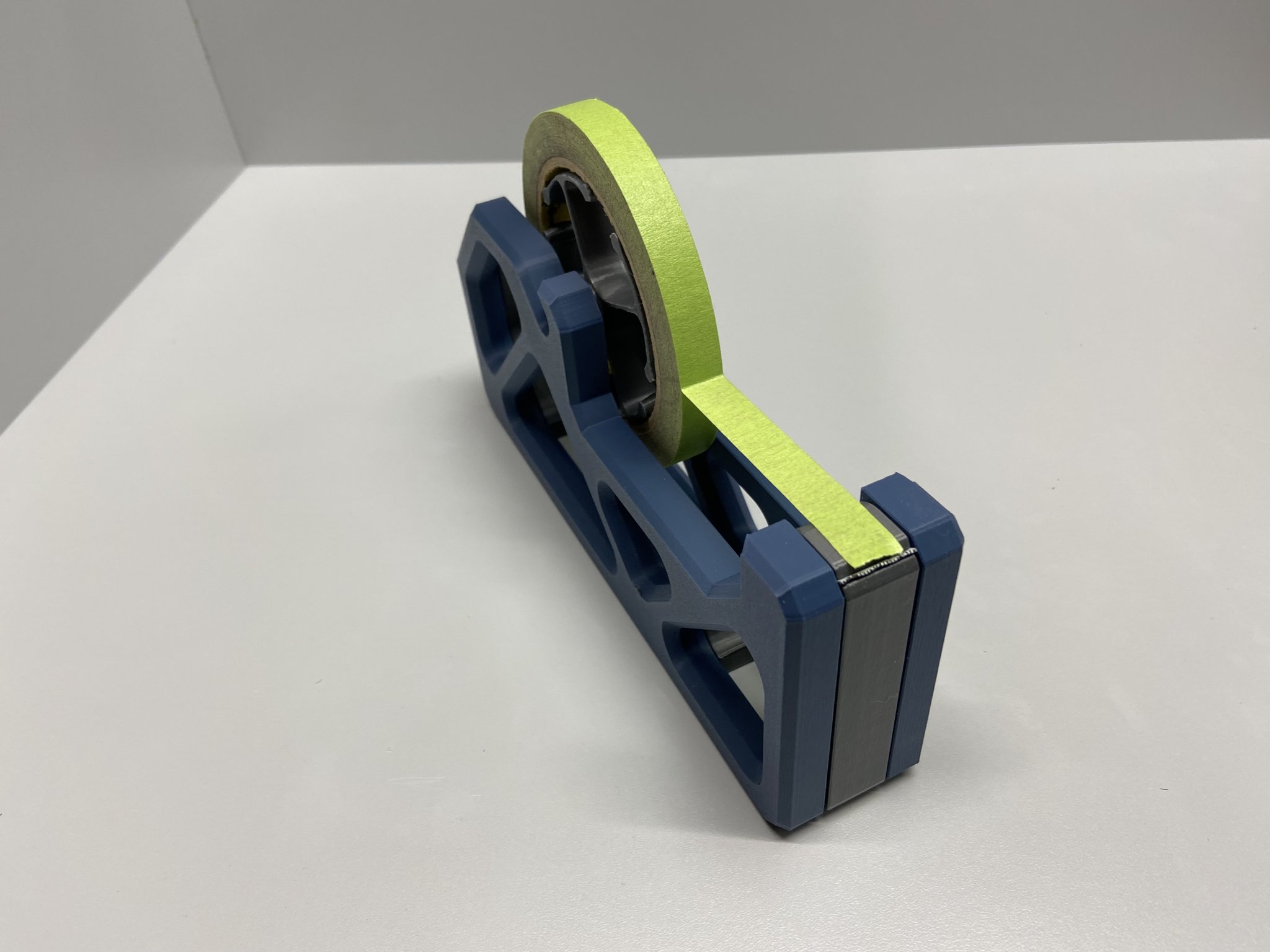

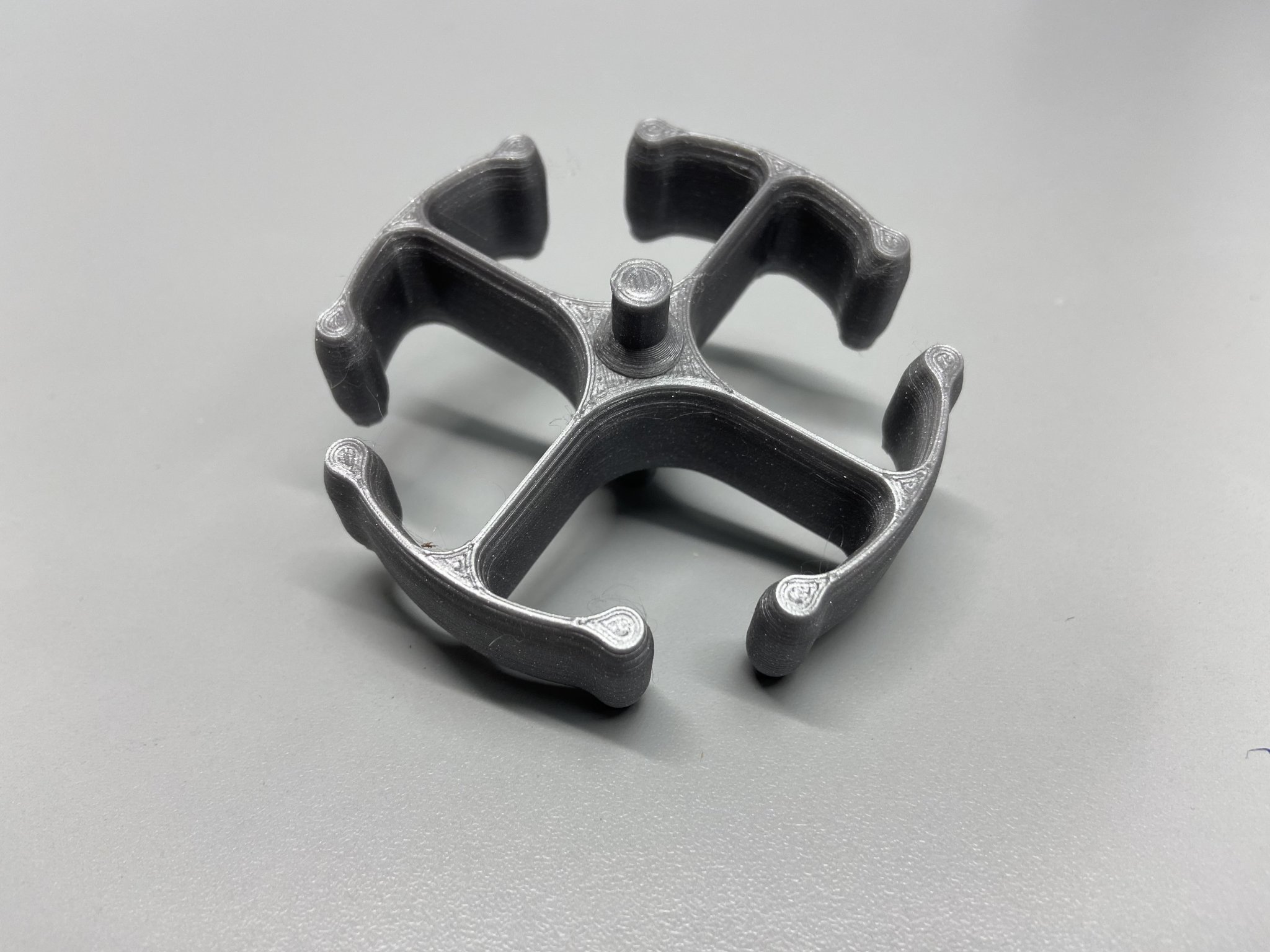

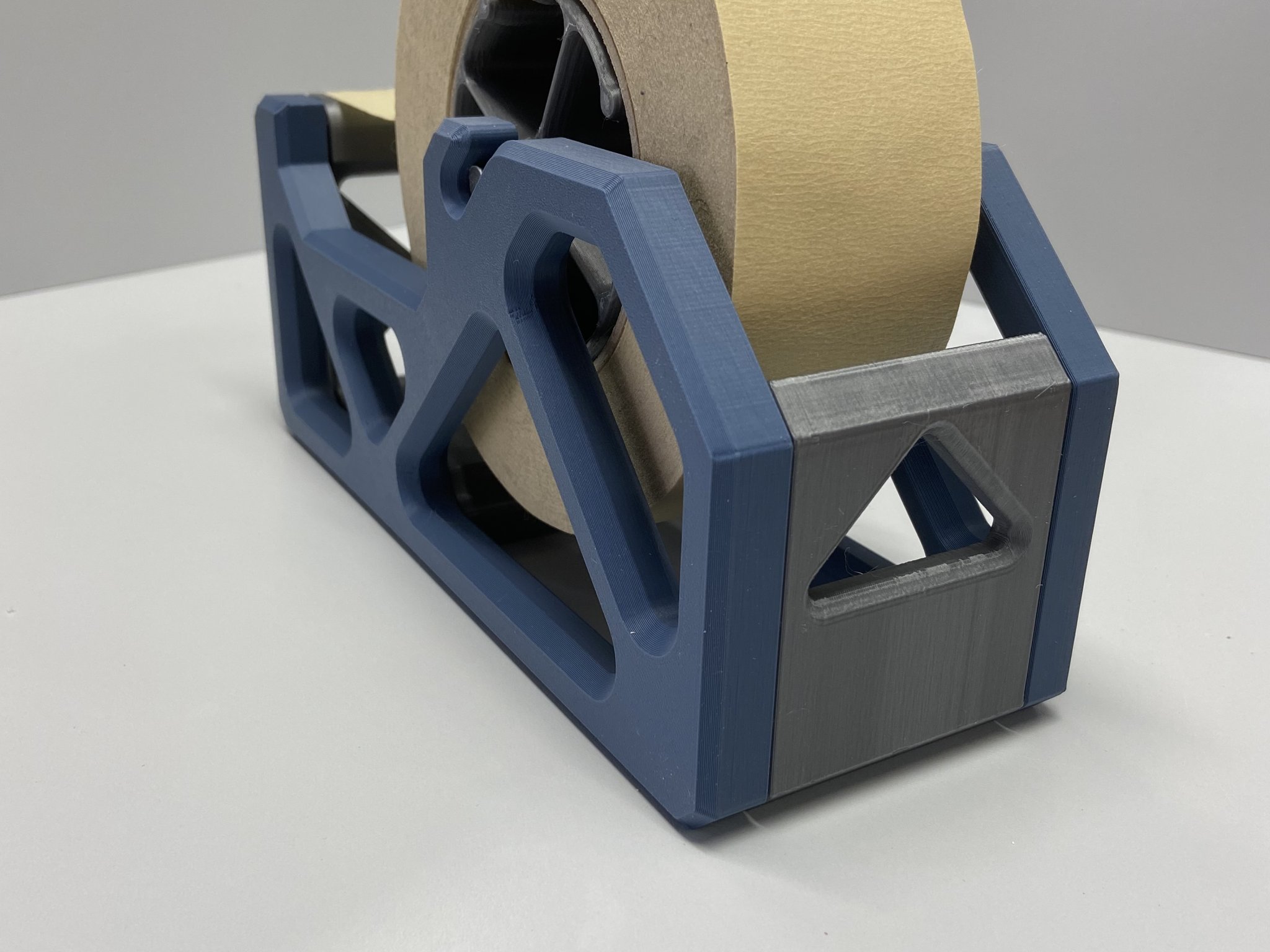

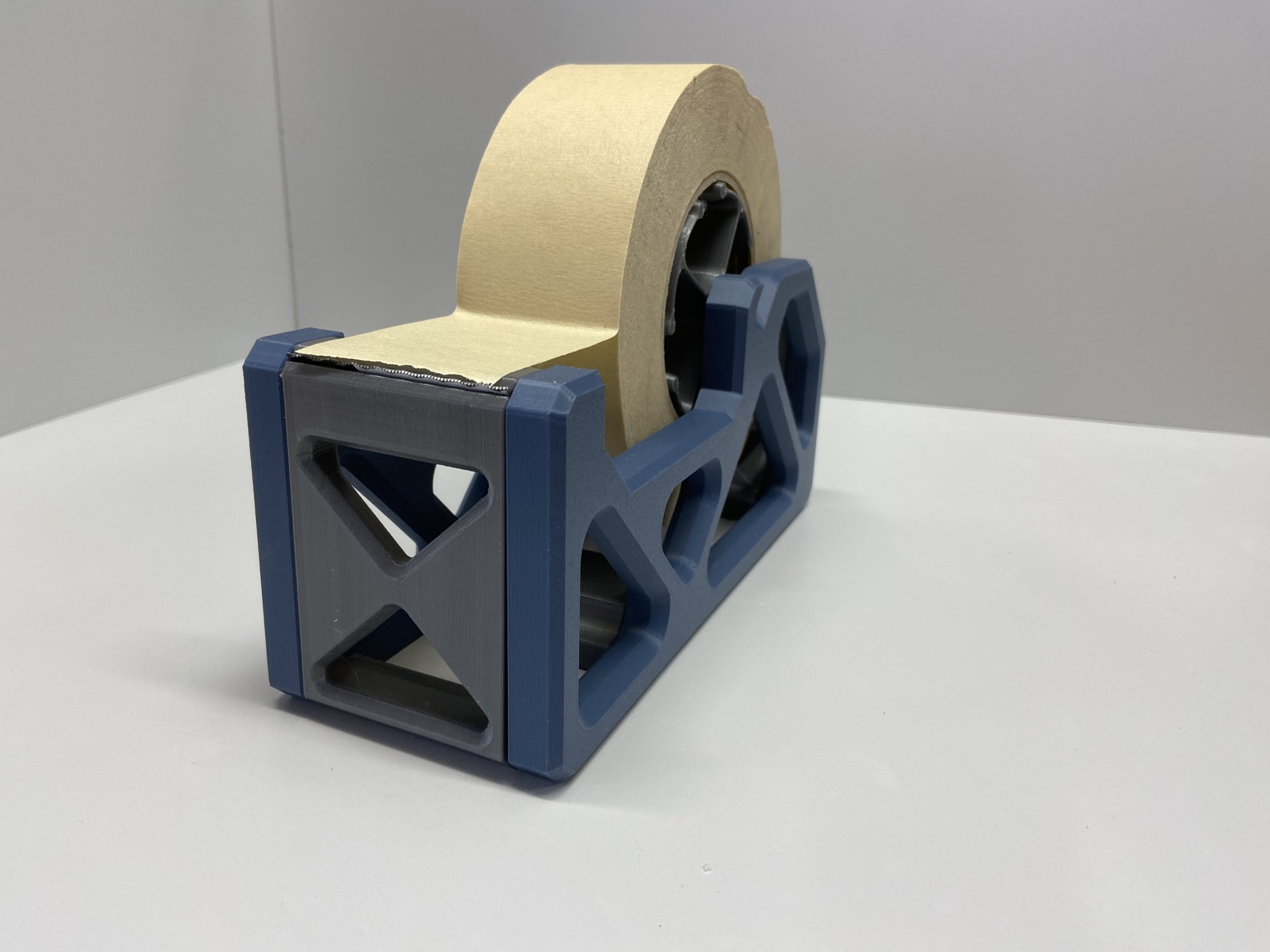

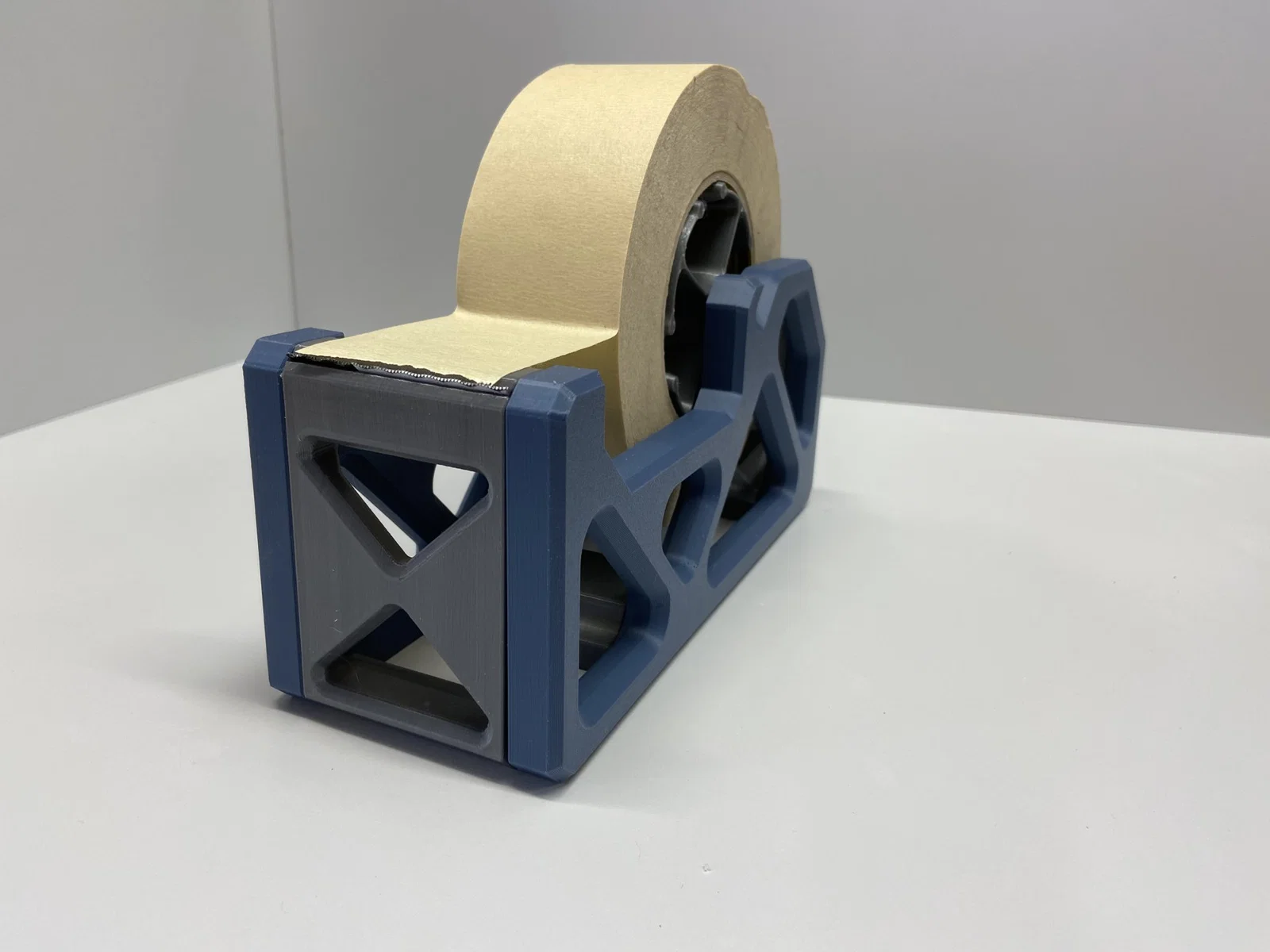

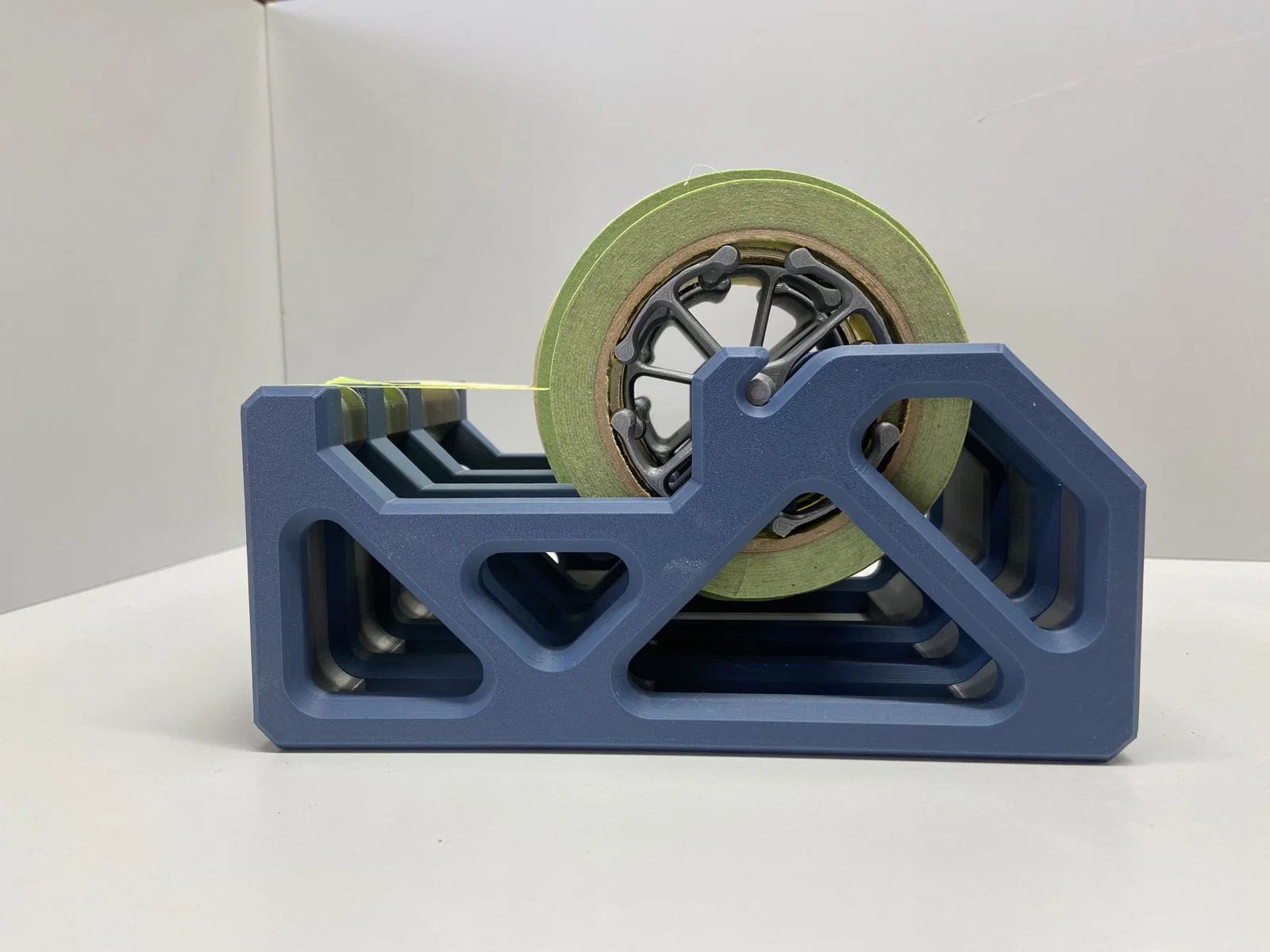

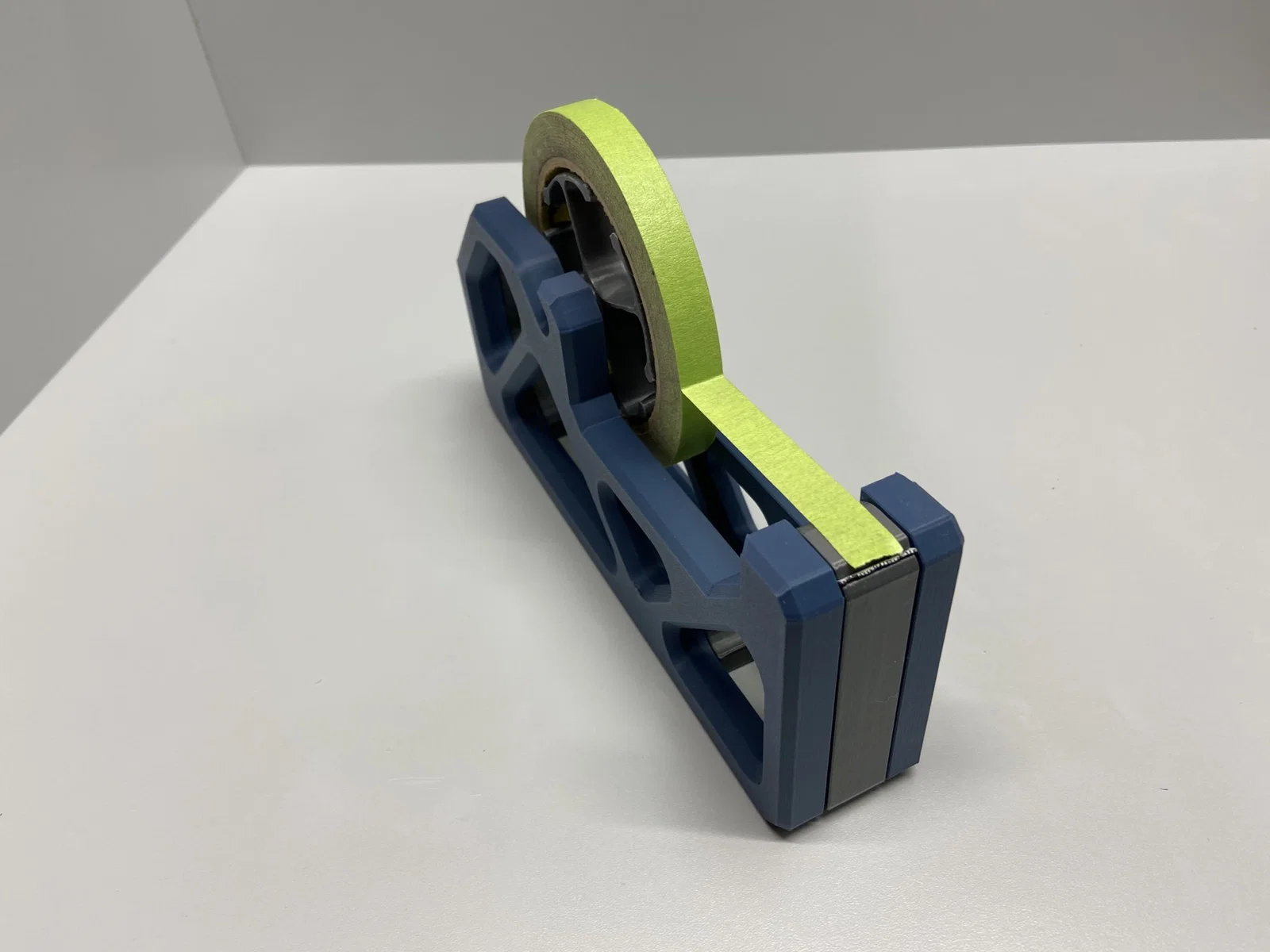

Đây là một máy phân phối băng dính có thể điều chỉnh và nhiều kích thước. Tôi đã thiết kế cái này đầu tiên như một máy phân phối không điều chỉnh có kích thước đơn (3/4in), được giữ lại bằng các ốc vít. Bình luận mà tôi nhận được nhiều nhất là: còn các kích thước khác đâu? Tôi đã hoàn thiện thiết kế, sửa một vài lỗi trong các tập tin và làm cho toàn bộ cái này có thể tùy chỉnh hoàn toàn. Bây giờ bạn có thể làm cho cái này rộng như bạn muốn, giữ lại bao nhiêu cuộn băng dính với bất kỳ kích thước nào bạn cần. #### Các phiên bản Phiên bản ban đầu của tôi với ốc vít vẫn có sẵn cho những ai thích vẻ ngoài của các ốc vít. Phiên bản này đáng tiếc là không điều chỉnh, nhưng hiện có sẵn ở tất cả các kích thước. Phiên bản Dán là phiên bản điều chỉnh có sẵn cho các cuộn băng dính rộng ½ in, ¾ in, 1 in và 2 in. Cả hai phiên bản đều có lỗ ở đáy chấp nhận nam châm tròn 6x3mm. Máy phân phối này ban đầu được thiết kế để đặt trên hộp công cụ kim loại của tôi… sử dụng bao nhiêu nam châm tùy thích (hoặc không sử dụng). Các trục chấp nhận các cuộn tiêu chuẩn 3 inch (đường kính bên trong). Có 2 phiên bản của các khung. Phiên bản cũ rộng hơn, đó là sự khác biệt duy nhất. Cả hai đều hoạt động giống nhau. Phiên bản mới hơn sử dụng ít nhựa hơn, giữ cho tổng chiều rộng của máy phân phối hợp lý và rõ ràng tiết kiệm thời gian in. Tôi khuyên bạn nên sử dụng phiên bản cũ rộng hơn nếu bạn đang in một máy phân phối cuộn 1/2 inch để làm cho nó ổn định hơn. Tôi đã tạo một phiên bản thứ hai của các khoảng cách 2 inch phía trước và phía sau có các lỗ hình tam giác. Một lần nữa, điều này tiết kiệm nhựa, nhưng nó cũng làm cho nó trông nhẹ nhàng hơn, thoáng đãng hơn, mở hơn…. cả hai phiên bản hoạt động hoàn toàn giống nhau. Lựa chọn của bạn. #### In ấn Tôi in các máy phân phối của tôi bằng PLA - 0.2mm lớp

• 10% lấp đầy lưới
• 2 đường viền cho phiên bản dán
• 3 đường viền tối thiểu cho phiên bản ốc vít để có nhiều vật liệu hơn để khoan và ren lỗ. Để in một máy phân phối, bạn sẽ cần: - 1 khung bên trái
• 1 khung bên phải
• 1 trục (chọn kích thước)
• 2 chốt
• 1 khoảng cách phía trước (chọn cùng kích thước với trục cho các khoảng cách)
• 1 khoảng cách giữa

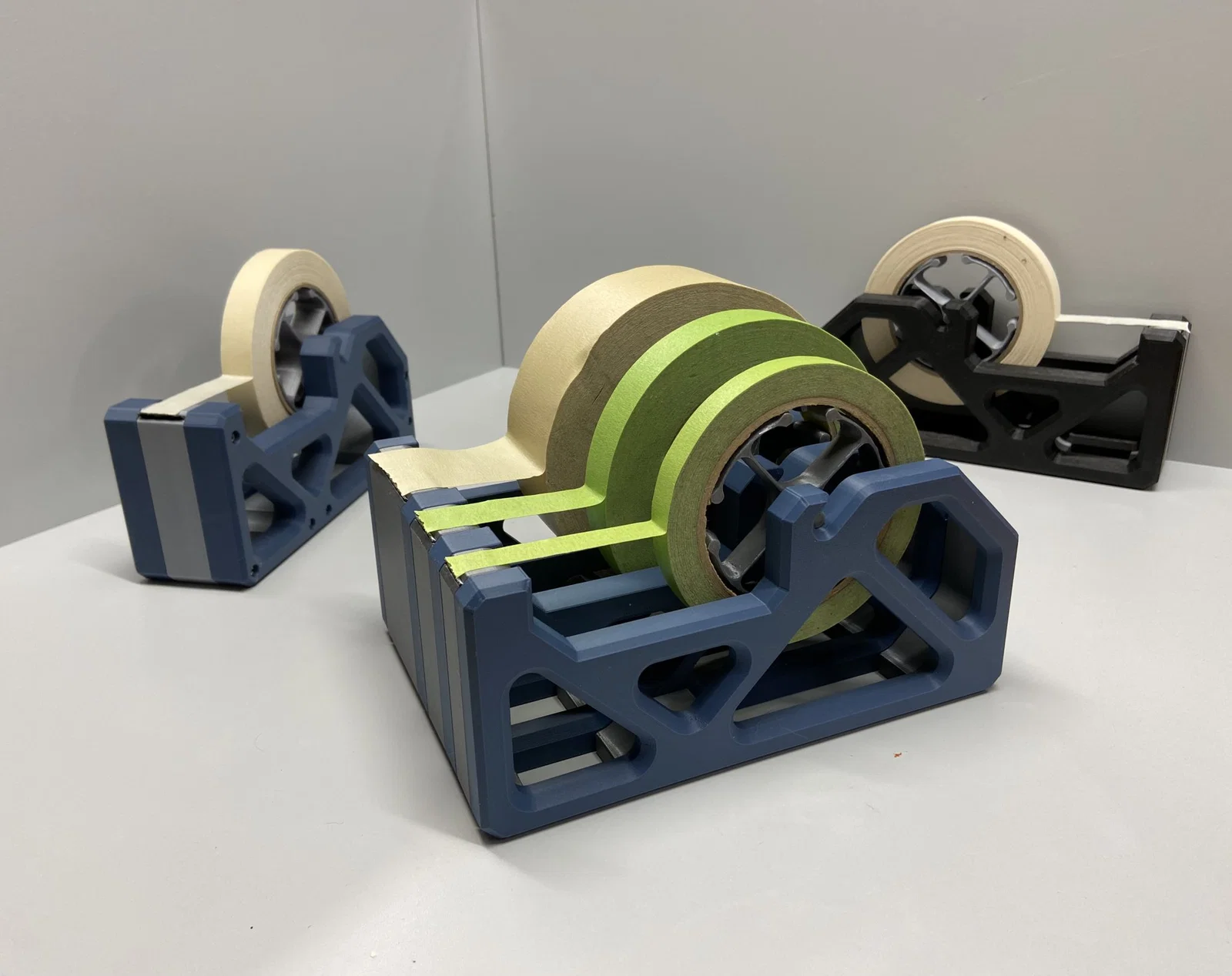

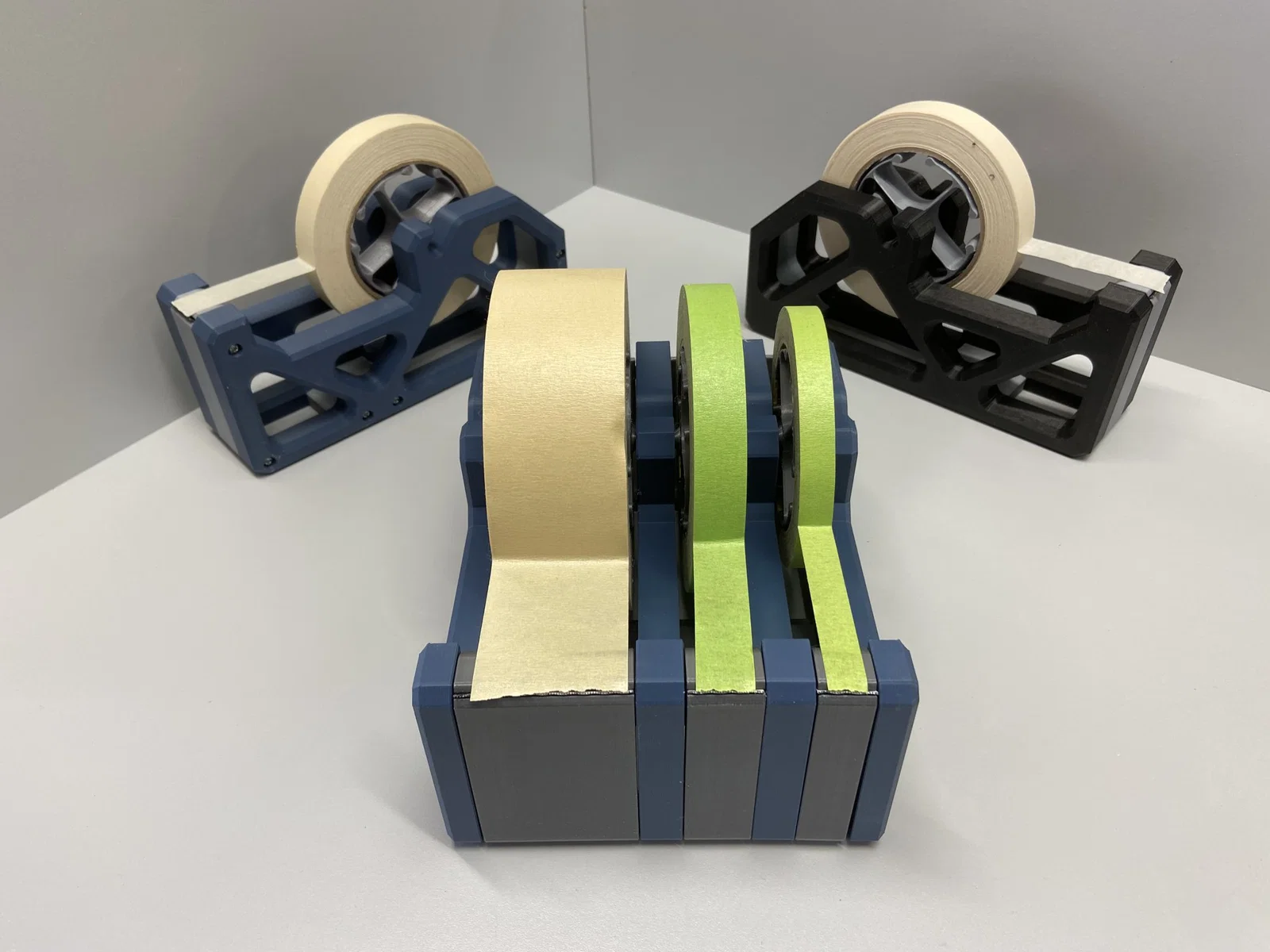

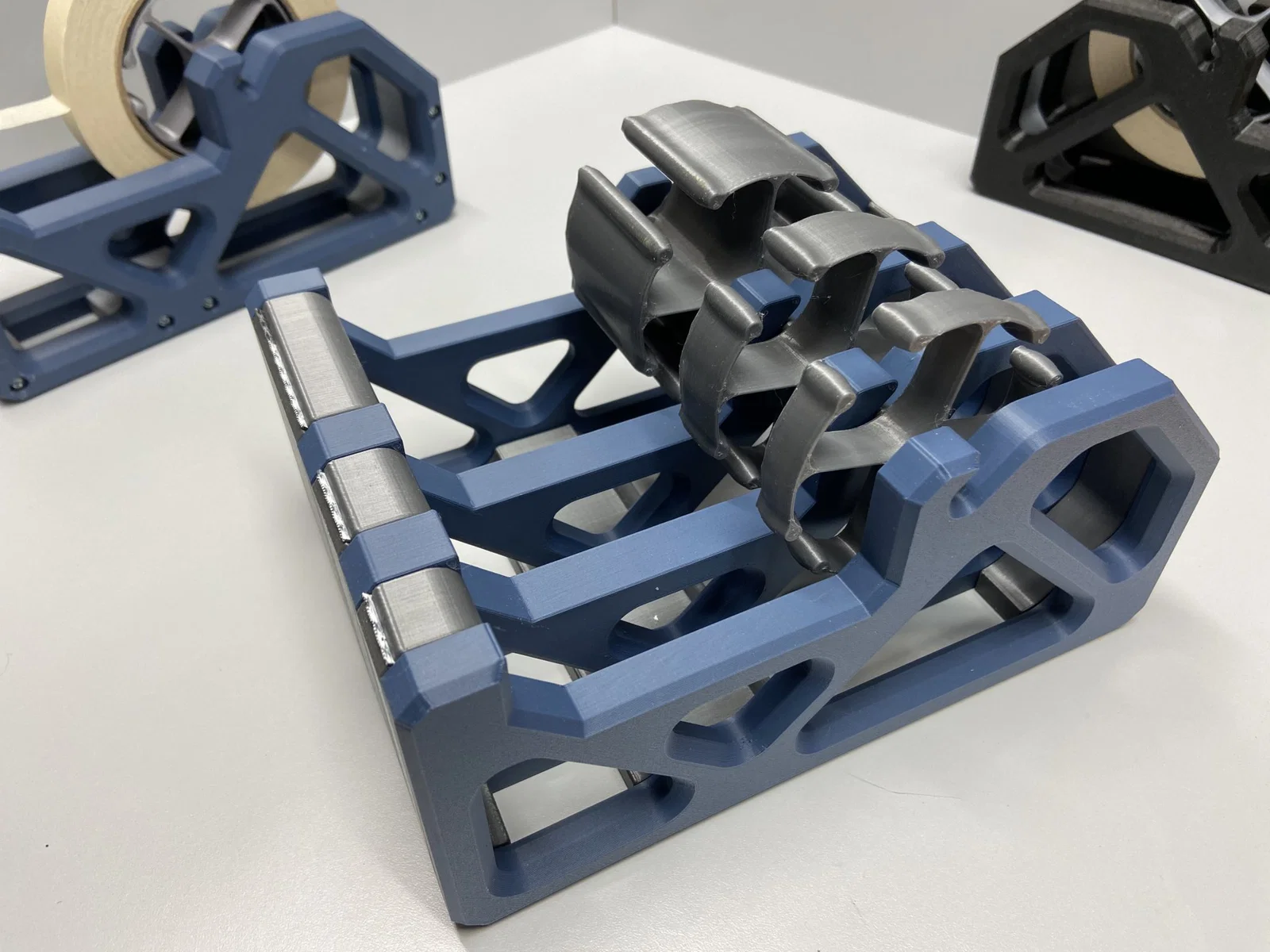

• 1 khoảng cách phía sau Nếu bạn đang in một bộ phân phối nhiều cuộn, bạn sẽ cần: - 1 bộ tách cho mỗi kích thước bổ sung mà bạn muốn thêm
• Một bộ đệm có chiều rộng mong muốn

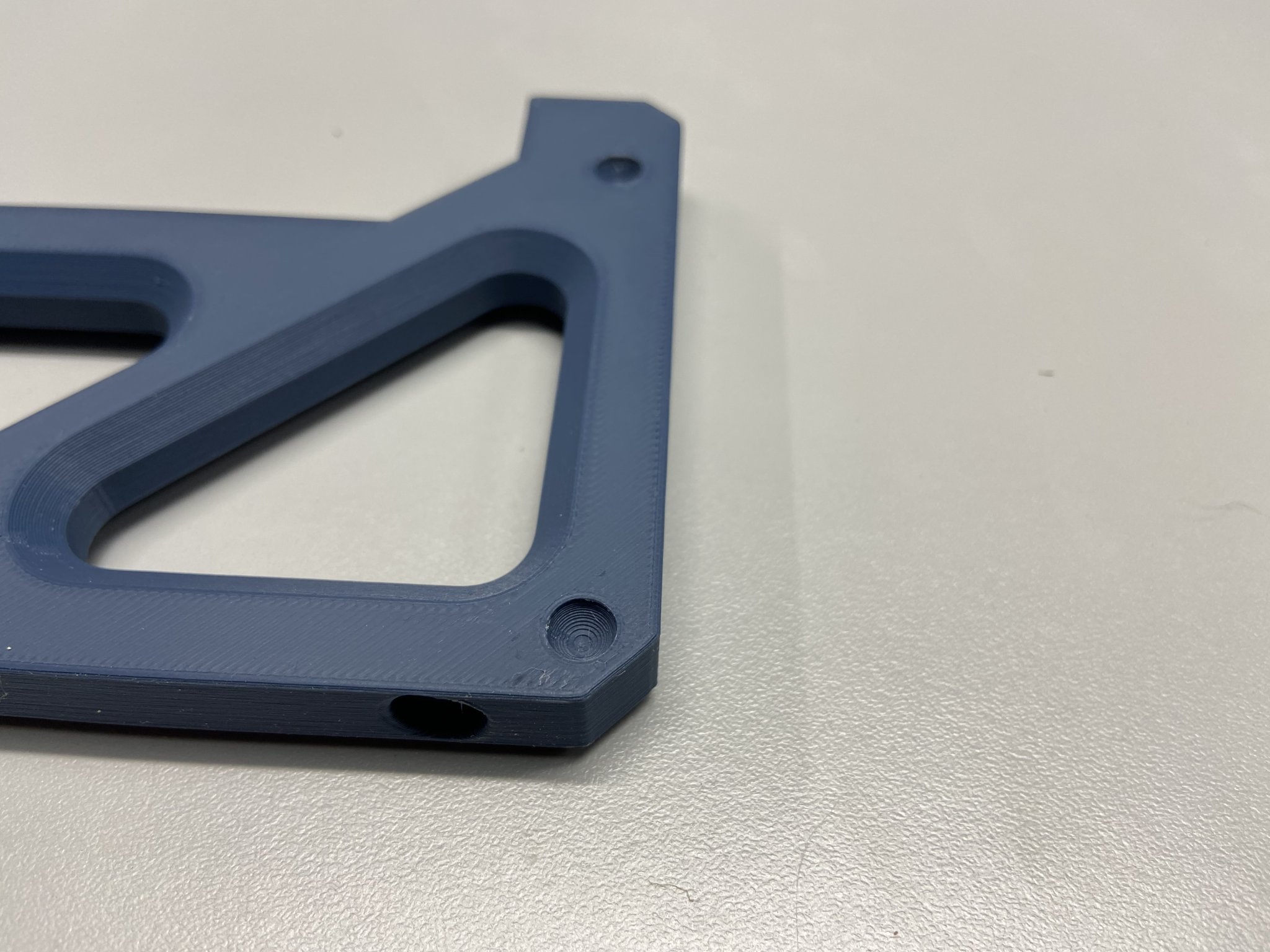

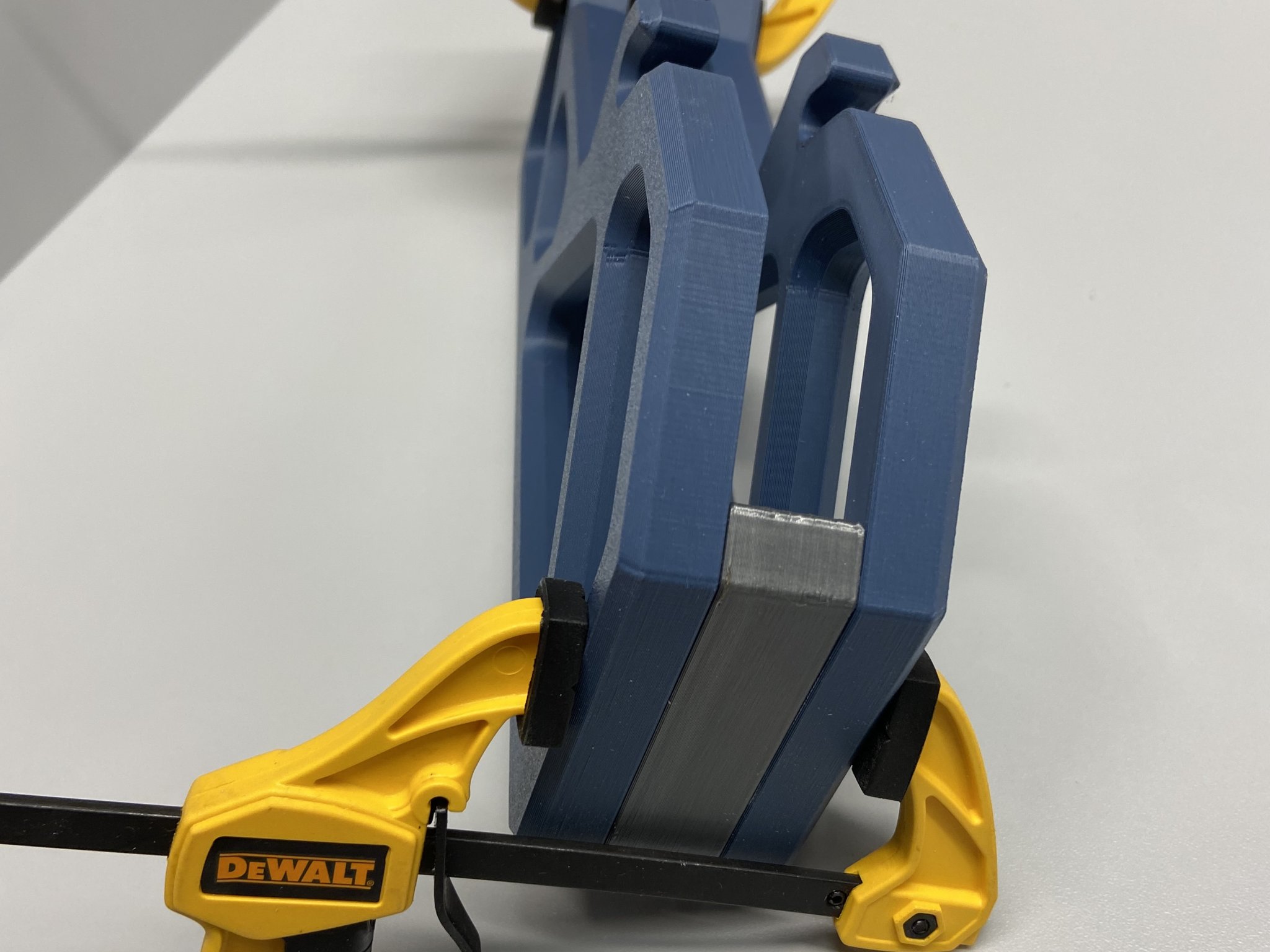

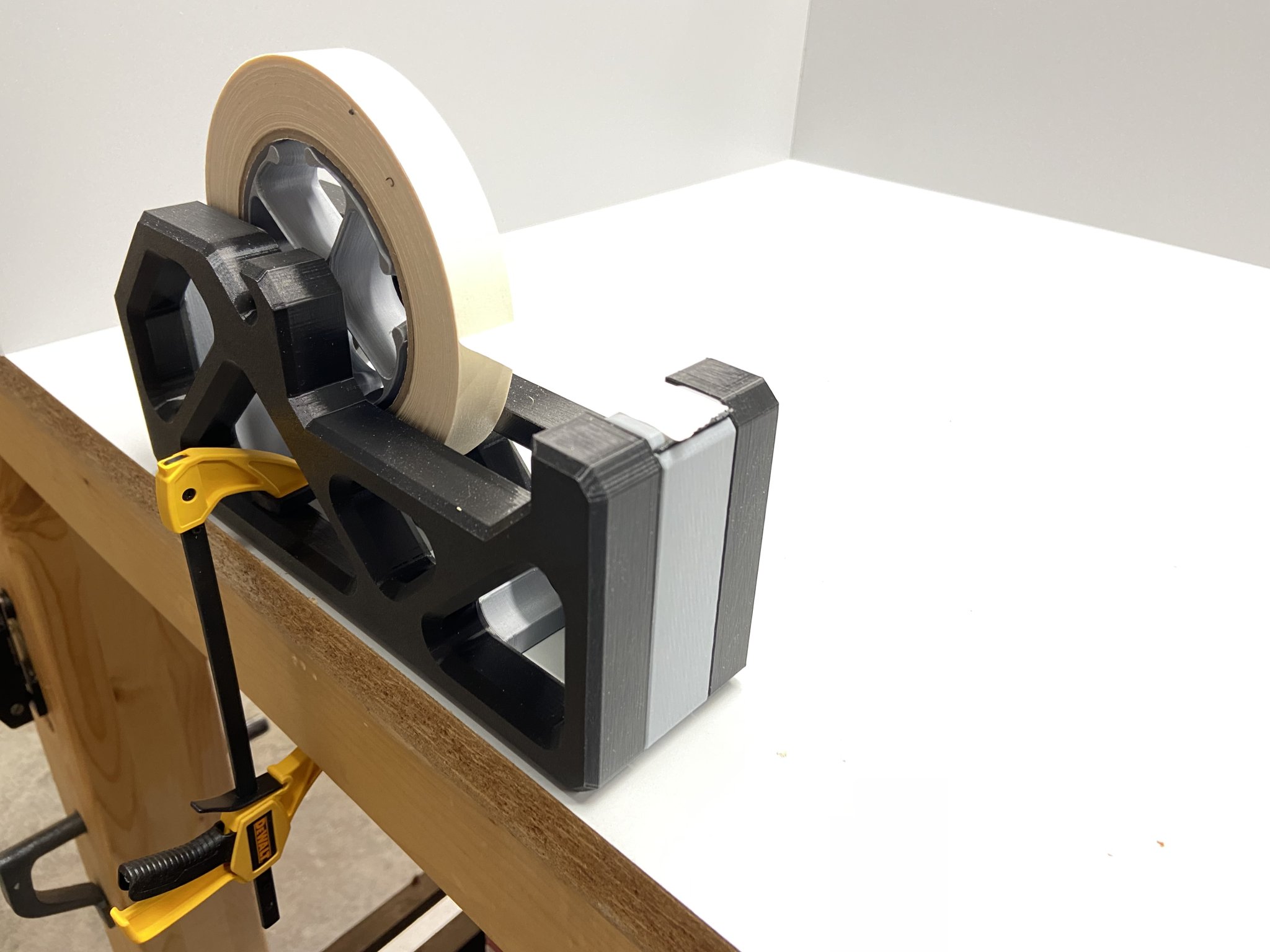

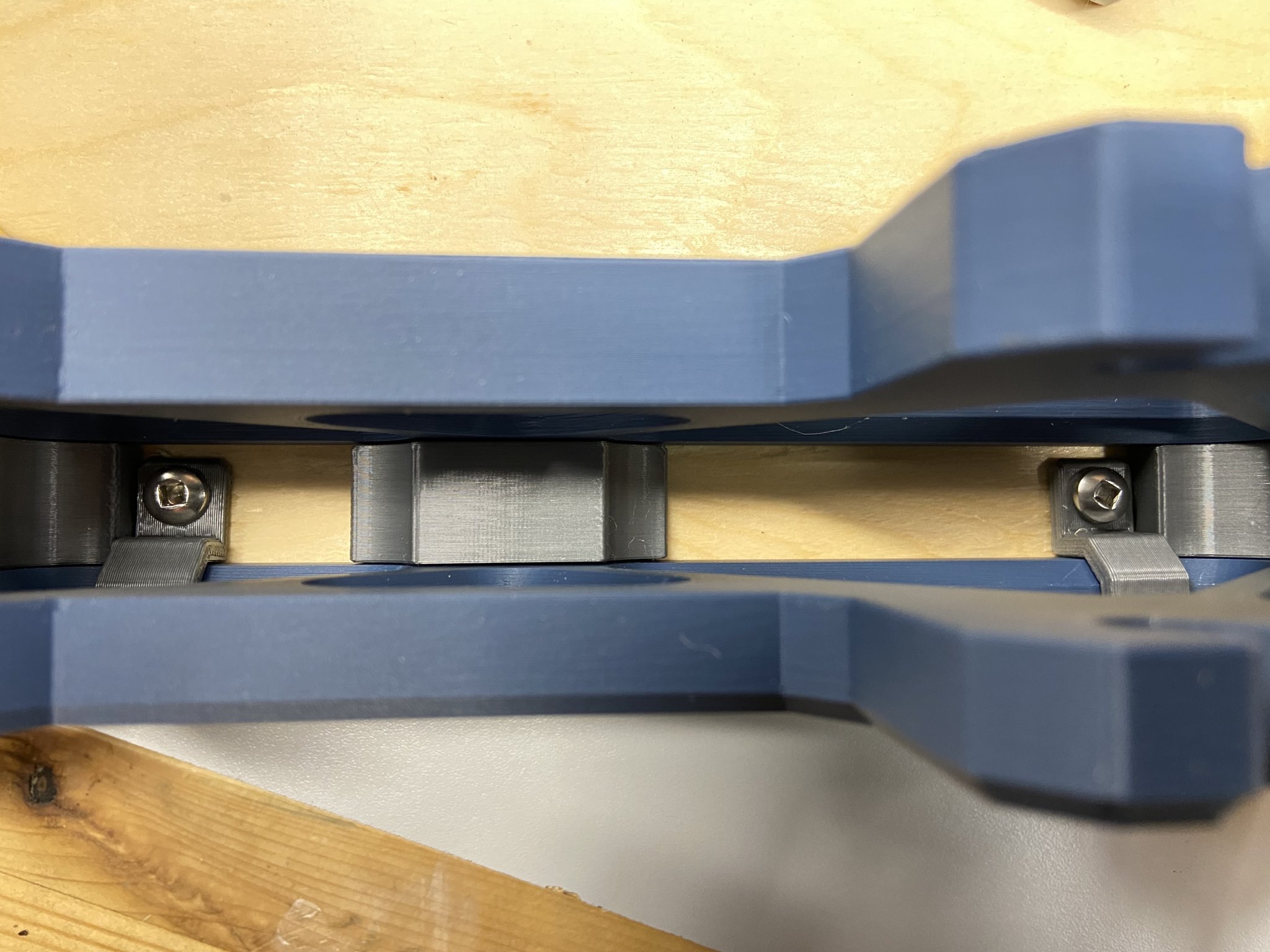

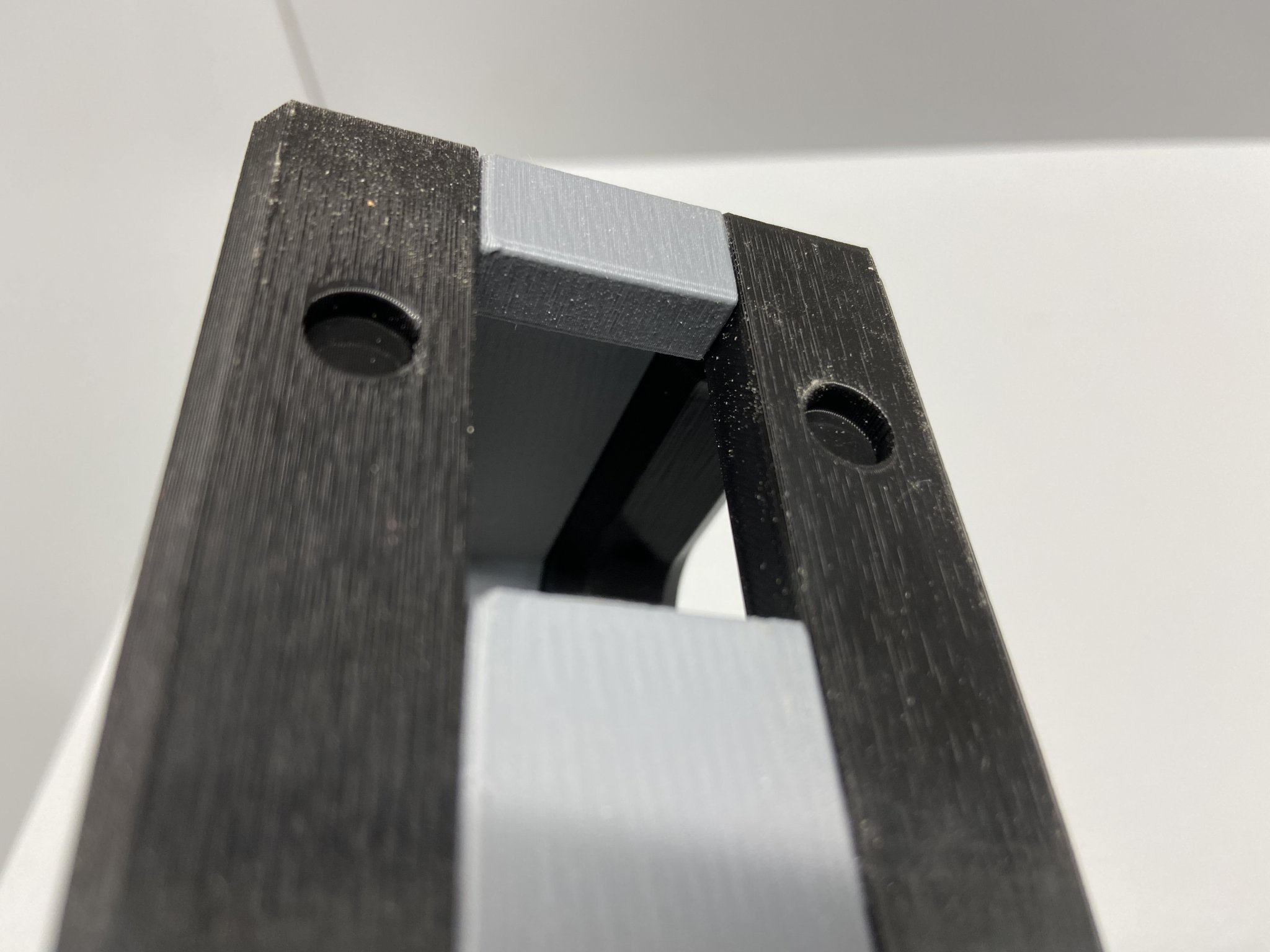

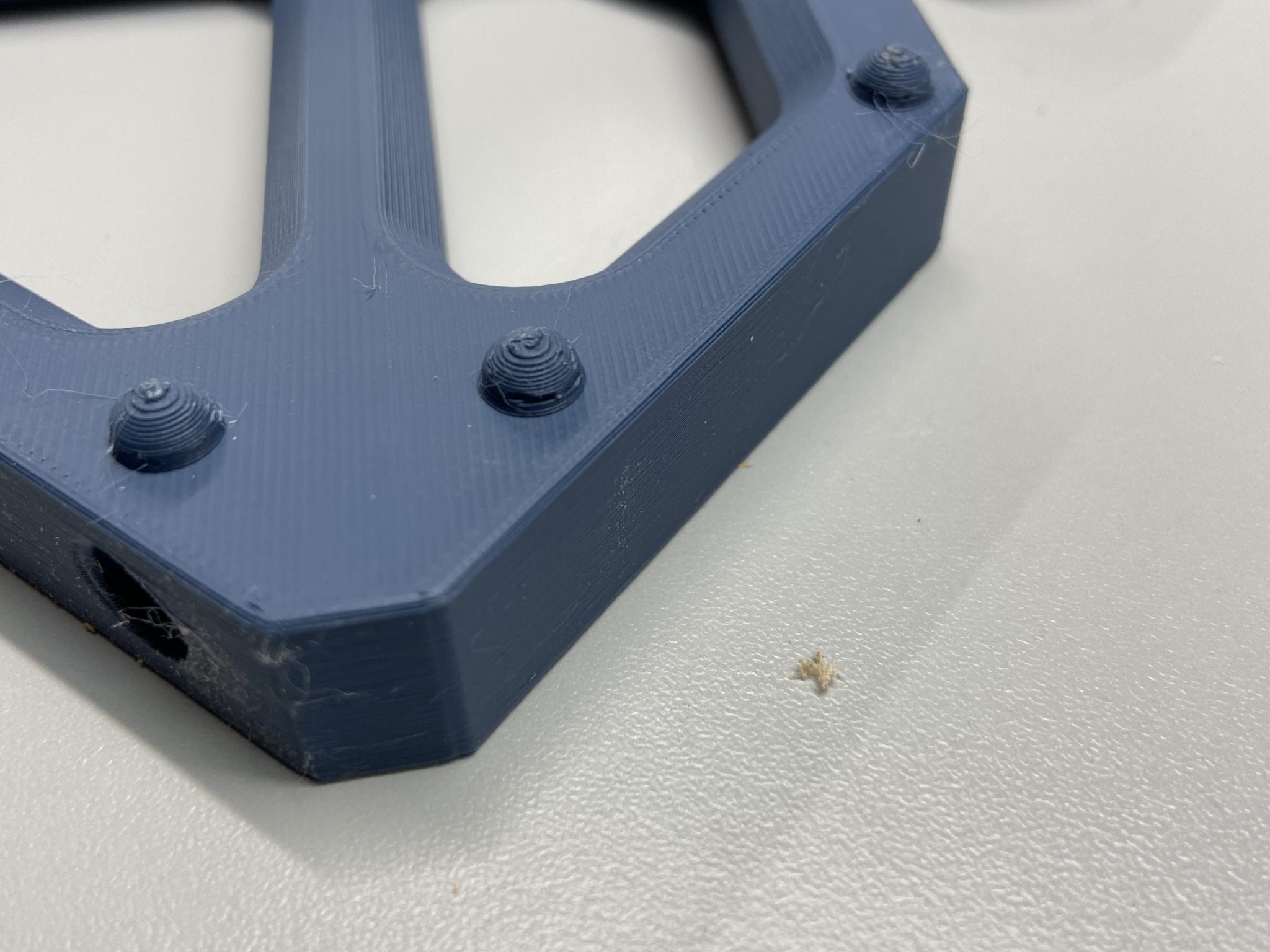

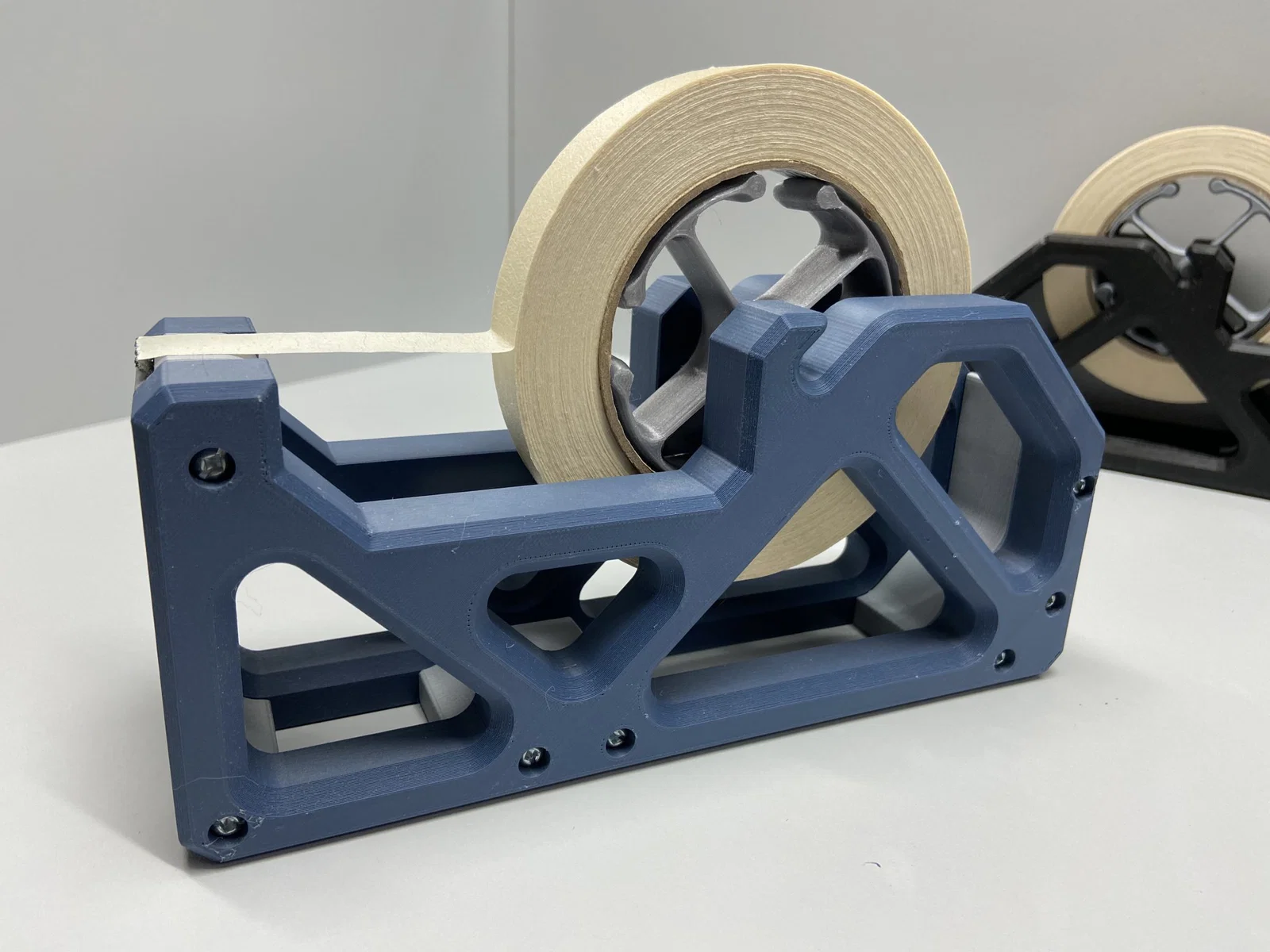

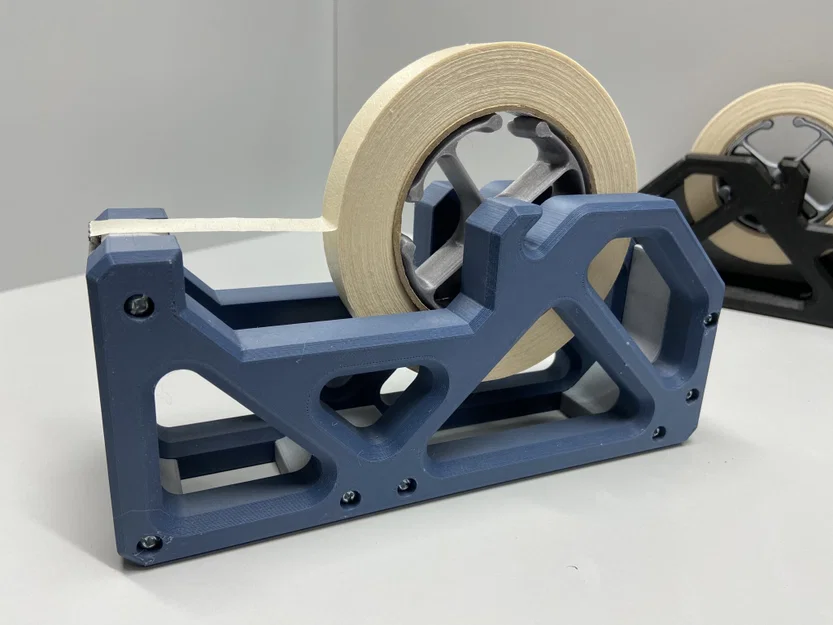

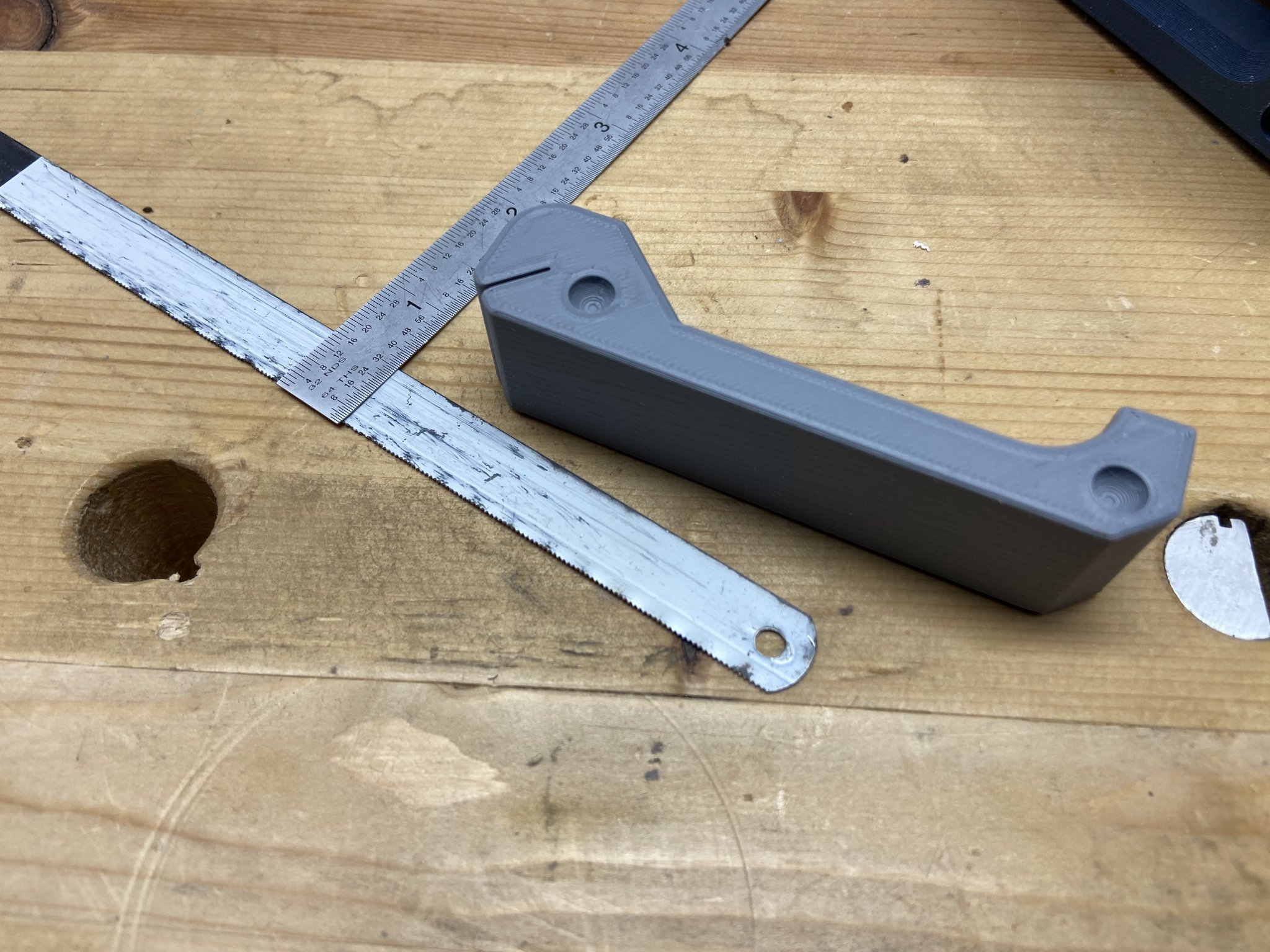

• Một trục và 2 chốt có chiều rộng mong muốn. Tôi đã bao gồm một kẹp có thể được sử dụng để vặn chặt bộ phân phối và giữ cho nó không di chuyển nếu cần. Tôi đã bao gồm STL cho tất cả các phiên bản của mọi bộ phận G-codes được bao gồm cho phiên bản dán (Modular) ### CẬP NHẬT!! Tôi đã tải lên một mô hình mới cho phép bạn in một đế nặng hơn cho bộ phân phối này. Đế thay thế các bộ đệm và có thể được làm đầy bằng vật liệu bạn chọn để tăng trọng lượng. <> ### Lắp ráp Phiên bản vặn chặt: Bạn sẽ cần 12x vít 6-32 dài 5/8 (7/8 dài cho các khung phiên bản cũ) chiều dài này hoạt động với các bộ đệm ½ inch, bạn có thể sử dụng vít dài hơn cho các phiên bản rộng hơn nếu bạn muốn. Mở các lỗ dẫn hướng trong các bộ đệm đến 0.1065 (mũi khoan số 36) và ren các bộ đệm. Bạn cần ren từ giữa mỗi bên của các bộ đệm. Bạn cũng có thể sử dụng vít 3mm dài khoảng 16mm (22mm cho phiên bản khung cũ/rộng hơn) khoan trước đến 2.5 mm trước khi ren. Đừng siết chặt quá mức các vít, đây chỉ là nhựa và chỉ cần siết nhẹ. Phiên bản dán Phiên bản này thân thiện hơn với người dùng một chút. Các bộ phận trong phiên bản dán đều có các đăng ký hình cầu để căn chỉnh các lỗ. Điều quan trọng là đảm bảo rằng bạn làm sạch các hình cầu bán cầu khỏi bất kỳ sợi chỉ hoặc khuyết điểm nào trước khi lắp ráp. Một lần chà nhẹ bằng giấy nhám đôi khi là một ý tưởng tốt trên các hình cầu “đực”. Các hình cầu “cái” thường khá sạch. Tôi sử dụng keo C.A. để ghép mọi thứ lại với nhau, tôi tưởng tượng epoxy cũng sẽ hoạt động rất tốt. Tôi sử dụng kẹp để ép mọi thứ lại với nhau và đóng tất cả các khoảng trống, và điều này hoạt động rất tốt. Tôi đề nghị làm việc dán tất cả các phần một lần để đảm bảo mọi thứ được dán vuông vắn và sẽ phù hợp chính xác với phần tiếp theo. (Nếu bạn đang đi theo lộ trình mô-đun) Nếu bạn không có kẹp, trọng lượng chắc chắn có thể làm được. Chèn các chốt vào trục, chúng nên vào chặt. Nếu không, một giọt keo sẽ khắc phục điều đó. Nếu quá chặt, một chút giấy nhám sẽ làm được. Bạn sẽ cần một lưỡi cưa tay rộng ½ inch. Cắt đến chiều dài cần thiết và chèn vào khe. Sự vừa vặn nên chặt. Tôi đã bao gồm một kẹp có thể được sử dụng để bắt vít xuống bộ phân phối và giữ cho nó không di chuyển nếu cần. Tôi không thể nghĩ ra cách thanh lịch để thêm trọng lượng vào điều này nên kẹp này có thể giúp bắt vít nó xuống để giữ cho nó không di chuyển xung quanh. Một cái kẹp cũng hoạt động tốt ở bên cạnh bàn làm việc. Hãy quay lại sớm để xem một cái móc mà tôi đang nghĩ đến để khóa nó vào một bề mặt/kệ/bàn trong một chuyển động nhanh… sẽ thêm nó trong vài ngày tới. Các miếng cao su dán cửa tủ cũng hoạt động rất tốt để giúp giữ nó ở vị trí. Đó là nhiều thông tin… đừng ngần ngại đăng một tin nhắn nếu có điều gì cần làm rõ. Cảm ơn bạn đã tải xuống điều này nếu bạn đã làm và đừng quên đăng sản phẩm của bạn! Tôi luôn tò mò muốn xem mọi người làm gì với những thứ tôi đăng. Phê bình mang tính xây dựng luôn được hoan nghênh. Và nếu bạn có một phút, hãy kiểm tra các mô hình khác của tôi! https://www.f3d.vn/profile/miguelm
