Hệ thống Peg Board Tự Làm Cho Xưởng

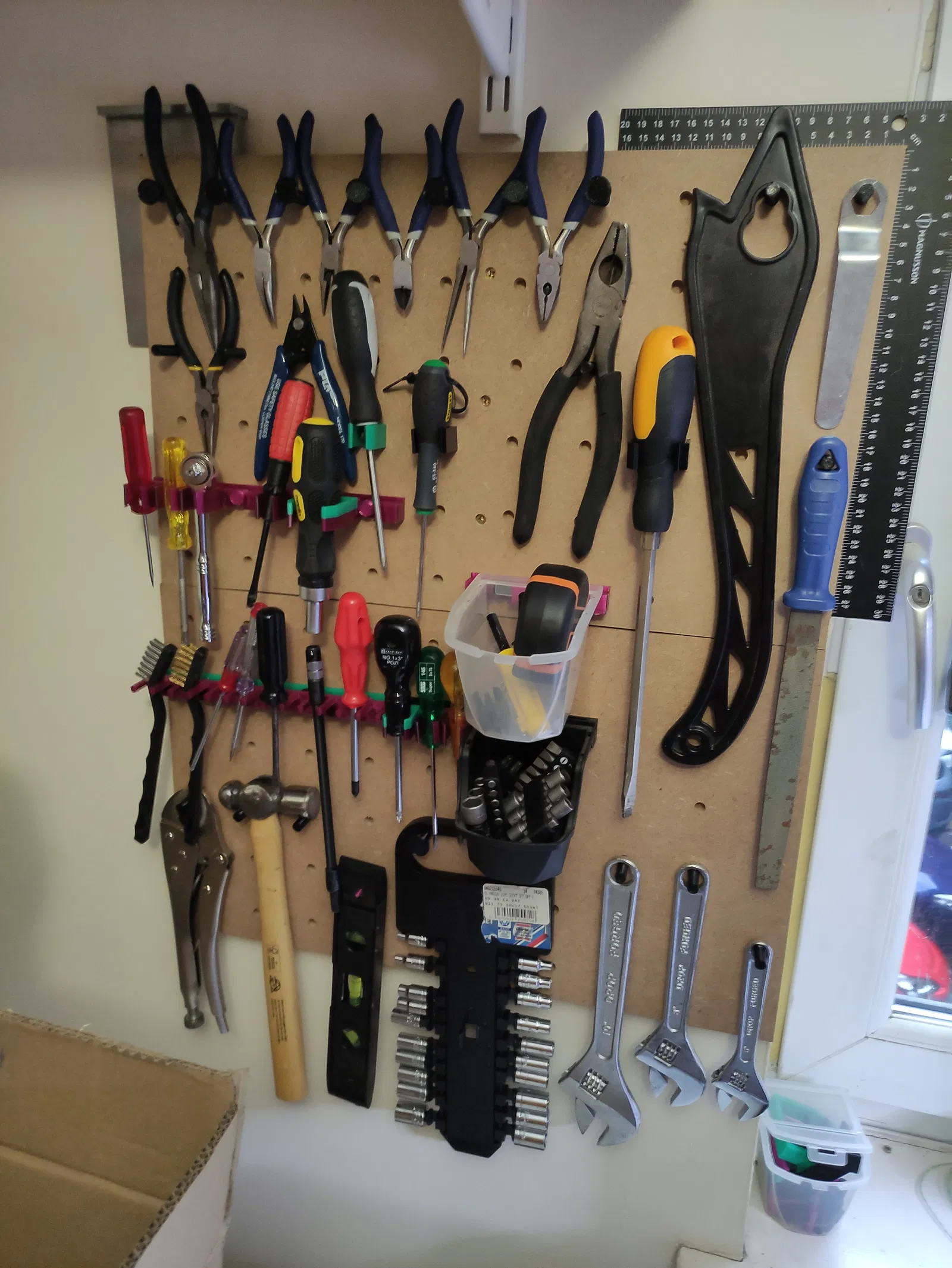

Cuối cùng cũng làm xong cái peg board cho xưởng nhỏ của tui. Không có gì đặc biệt, làm cũng đơn giản thôi mà xài cũng ổn lắm.

File nguồn FreeCAD là “pegs.FCStd”. Mọi người cứ tự nhiên chỉnh sửa thông số trong bảng tính ha. Yêu cầu biết chút xíu về FreeCAD nha.

Mấy món này tui in toàn bộ bằng PETG cho nó bền với dẻo. Mấy màu khác nhau là do hết màu đen, xong tới màu xanh lá, rồi bị kẹt với màu tím thôi á.

File “peg board.stl” đưa ra là KHÔNG phải để in 3D đâu, mà là để cắt bằng máy CNC từ gỗ MDF. Kích thước là 510x510x18 mm, cái lớn nhất tui cắt được trên cái Workbee Z1+ 750x750 của tui. Nếu muốn kích thước khác thì dễ lắm, tự thiết kế thôi: lỗ là 8 mm đường kính, 10 mm chiều sâu, tâm lỗ cách nhau 50 mm. Cái khoảng cách 50 mm này chỉ quan trọng nếu bạn tính xài mấy cái thanh ray (rails) thôi, vì tụi nó cần khoảng cách đó.

Có mấy loại chốt (pegs) khác nhau nè. Phần cắm vô peg board có ren xoắn nên cần hơi mạnh tay để vặn vô, mà như vậy thì nó cũng khó rớt ra lắm. Cái phần chỉ có ren không thì là file “threaded insert.stl”, bạn có thể dùng để tự thiết kế chốt/móc riêng.

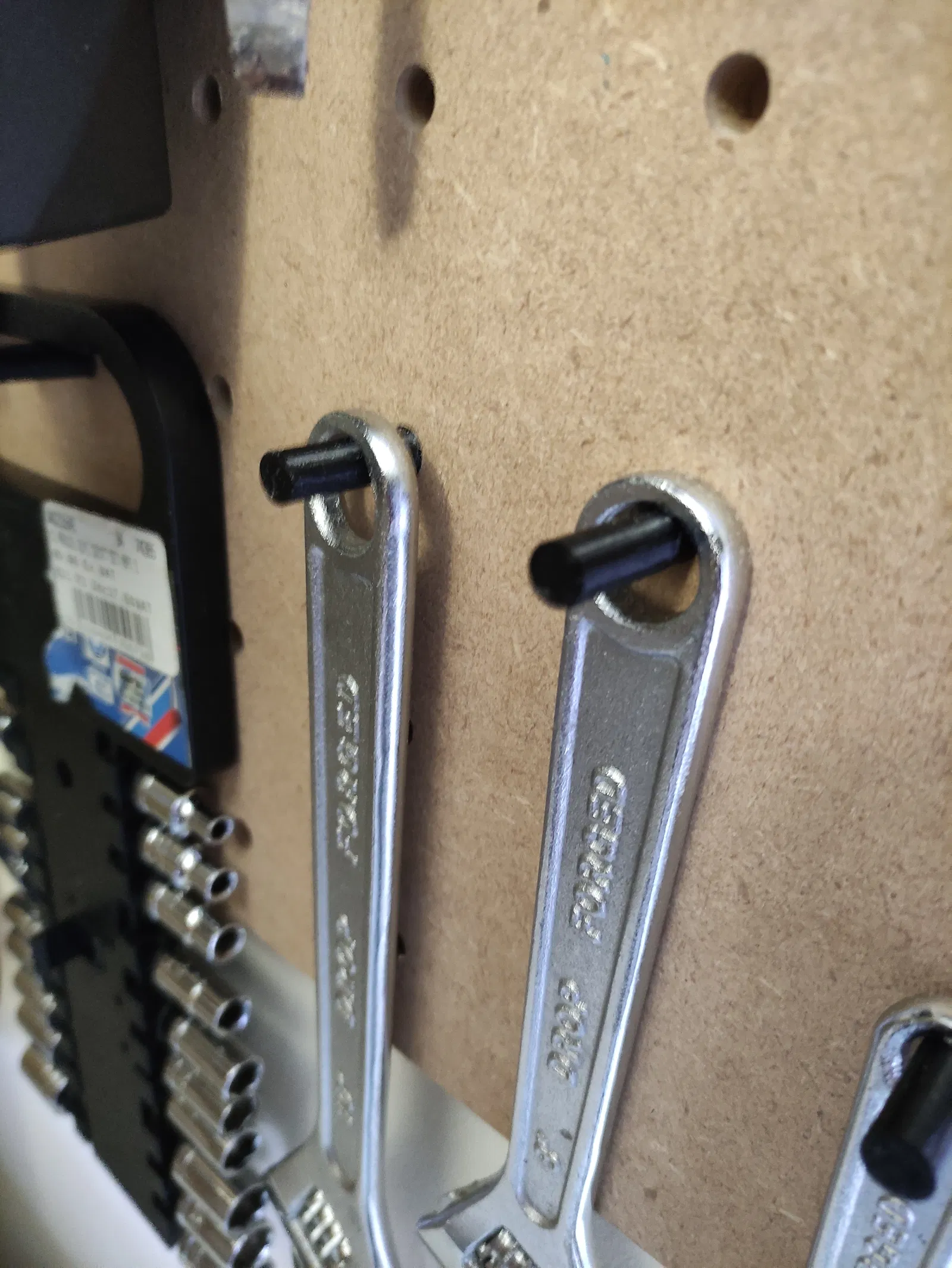

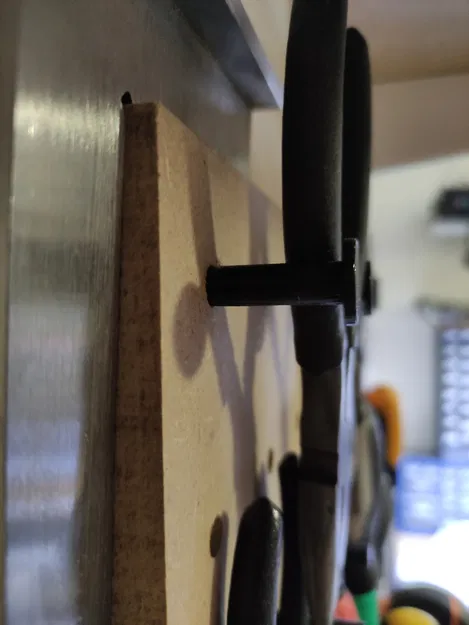

• “peg 25 mm.stl” là cái chốt thẳng, đặc.
• “peg thin.stl” là cái chốt thẳng, đặc nhưng mà mỏng (đường kính 5 mm).
• “peg 25 mm capped” là cái chốt thẳng có đầu tròn để đồ không bị trượt.
• “threaded peg.stl” có đầu ren để vặn với cái nắp khóa. Dùng để gắn thanh ray với kẹp vít vô bảng.
• “lock cap.stl” là cái nắp vặn vô đầu của chốt ren, dùng để gắn thanh ray với kẹp vít vô bảng.
• “threaded insert.stl” là chỉ có cái phần ren thôi, để gắn vô bảng. Dùng cái này để tự thiết kế chốt/móc riêng nha.

Cái chốt ren/nắp khóa này có thể dùng để gắn trực tiếp kẹp vô bảng luôn. Có 3 loại kẹp (nhỏ, vừa, lớn) nè:

• “screw clamp sml.stl”: kẹp loại nhỏ.
• “screw clamp med.stl”: kẹp loại vừa.
• “screw clamp lrg.stl”: kẹp loại lớn.

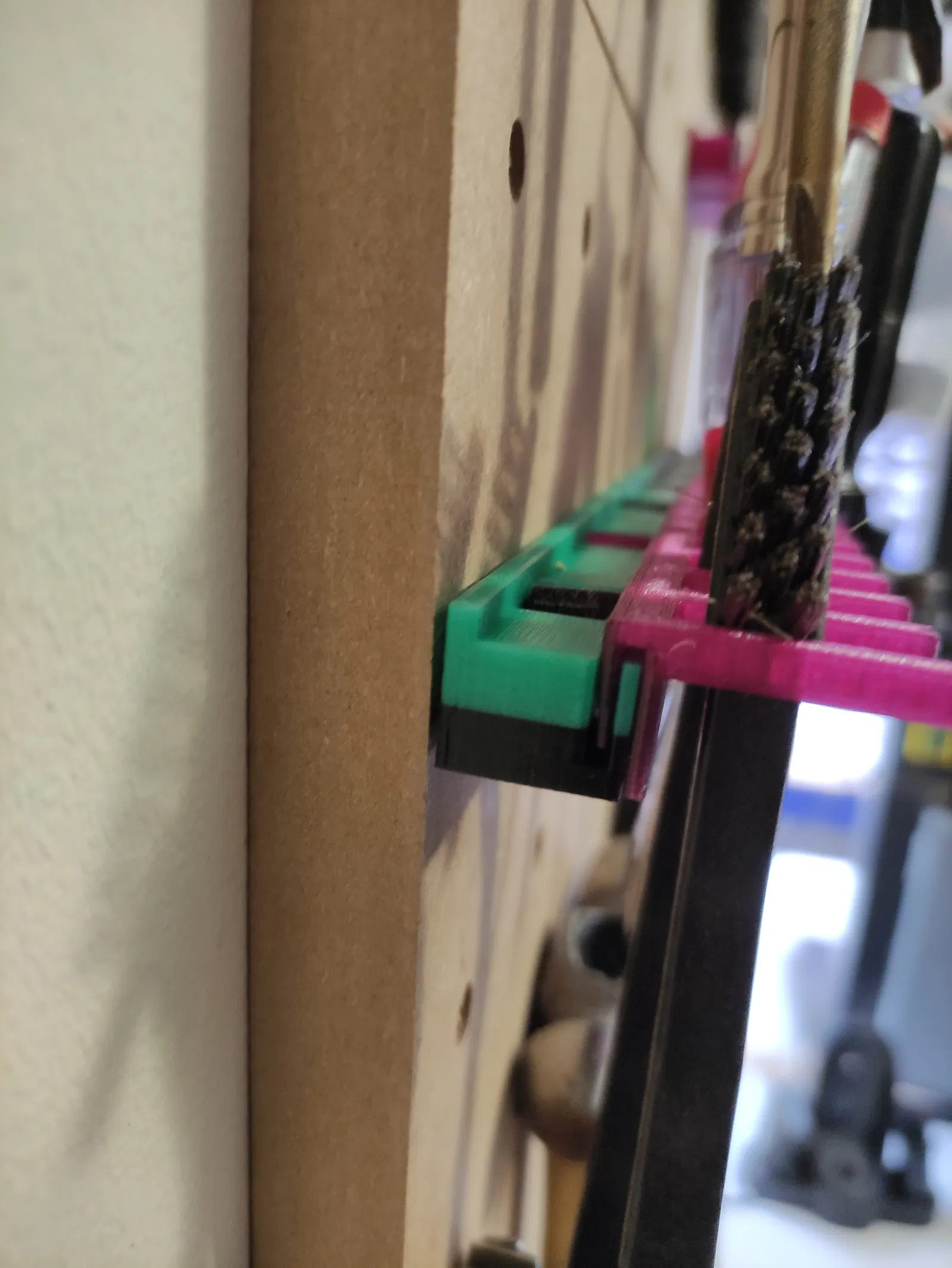

Nếu bạn muốn gắn nhiều kẹp/chốt vô một lỗ trên bảng, bạn có thể xài mấy cái thanh ray để nối lại. Có 4 loại thanh ray (cho 2, 3, 4, và 5 lỗ) nè. Chúng được gắn vô peg board bằng chốt ren/nắp khóa và có rãnh ở cạnh ngoài để treo đủ thứ kẹp lên.

• “rail 2-hole.stl”: thanh ray cho 2 lỗ.
• “rail 3-hole.stl”: thanh ray cho 3 lỗ.
• “rail 4-hole.stl”: thanh ray cho 4 lỗ.
• “rail 5-hole.stl”: thanh ray cho 5 lỗ.

Có mấy loại kẹp móc (hook clamp) để móc vô thanh ray thay vì gắn trực tiếp vô bảng. Nếu bạn muốn tự thiết kế, thì có luôn cả cái biên dạng móc (hook profile) nè.

• “hook clamp sml.stl”: kẹp móc loại nhỏ.
• “hook clamp med.stl”: kẹp móc loại vừa.
• “hook clamp lrg.stl”: kẹp móc loại lớn.
• “hook profile 1 mm.stl”: dùng cái này để tự thiết kế kẹp/phụ kiện để gắn lên thanh ray.

Có mấy cái thanh ray có chốt mỏng, cách nhau 1 cm, để móc vô mấy cái thanh ray 2, 3, 4, 5 lỗ ở trên.

• “hook rail with 7 pegs.stl”: gắn vừa thanh ray 2 lỗ.
• “hook rail with 10 pegs.stl”: gắn vừa thanh ray 3 lỗ.
• “hook rail with 14 pegs.stl”: gắn vừa thanh ray 4 lỗ.
• “hook rail with 17 pegs.stl”: gắn vừa thanh ray 5 lỗ.
