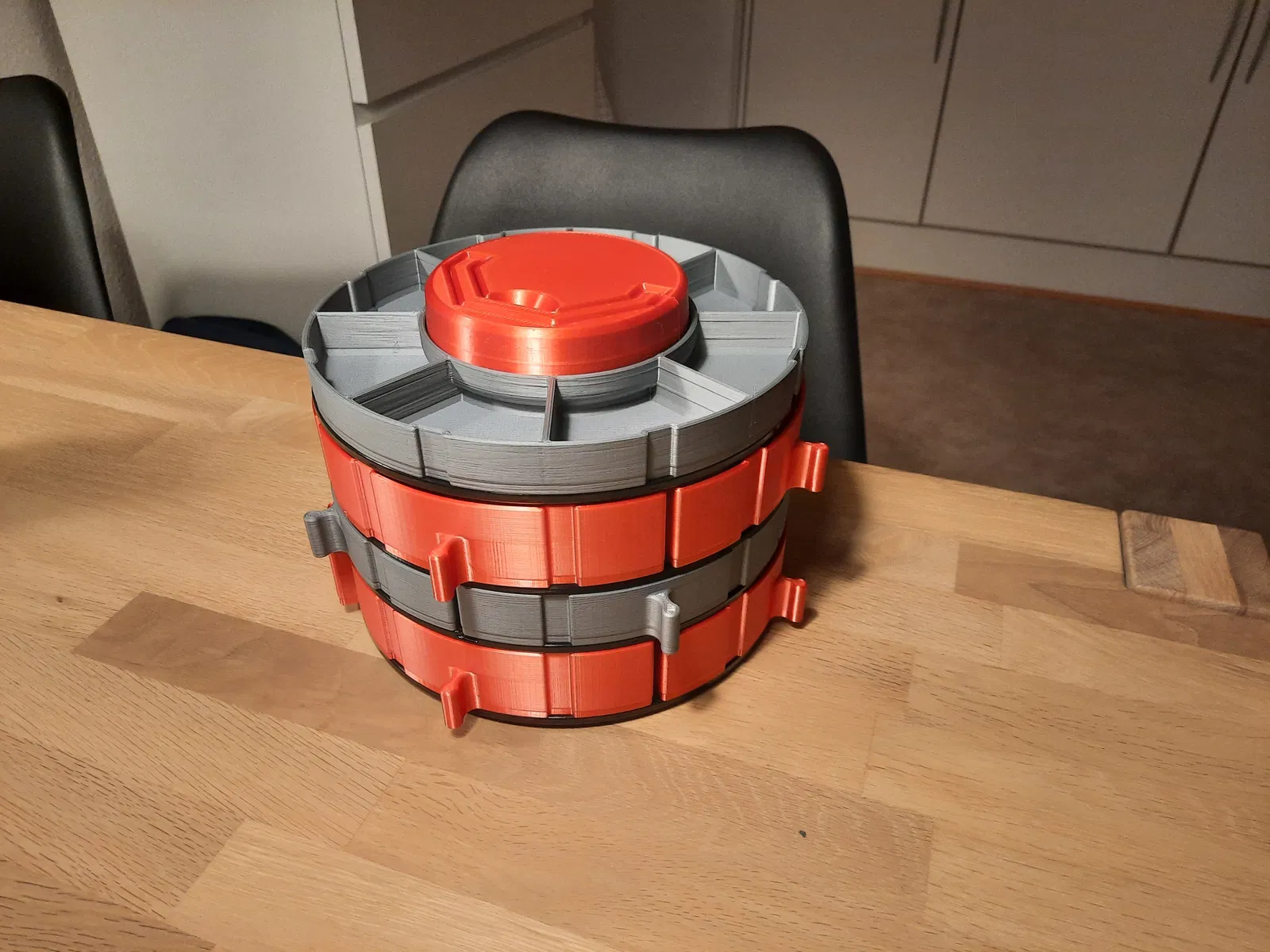

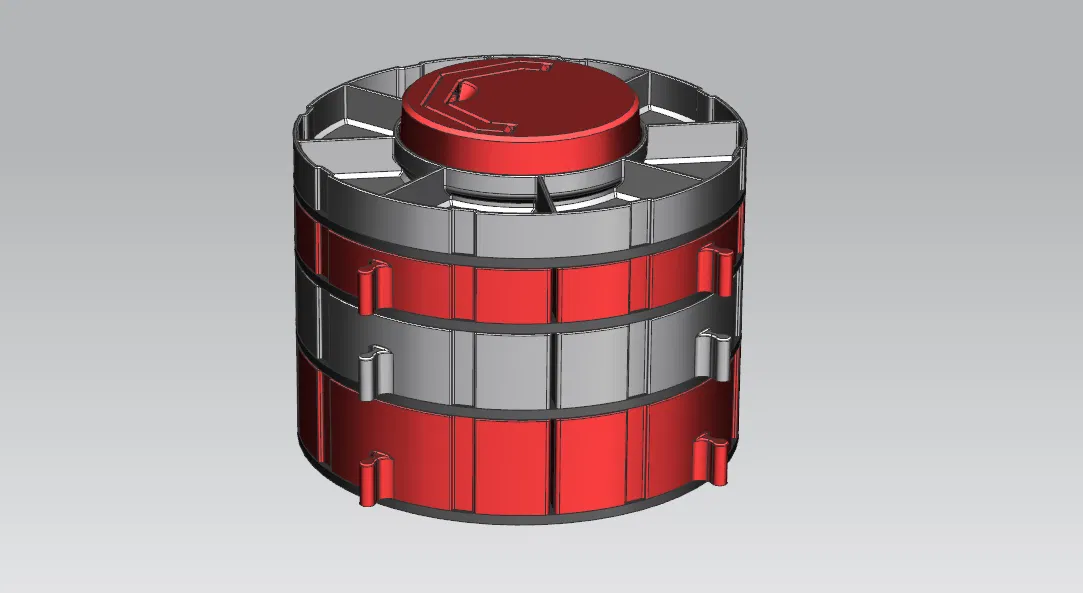

PRUSA Sorting Tower MK2 - Tháp Sắp Xếp Cuộn Prusament Nâng Cấp

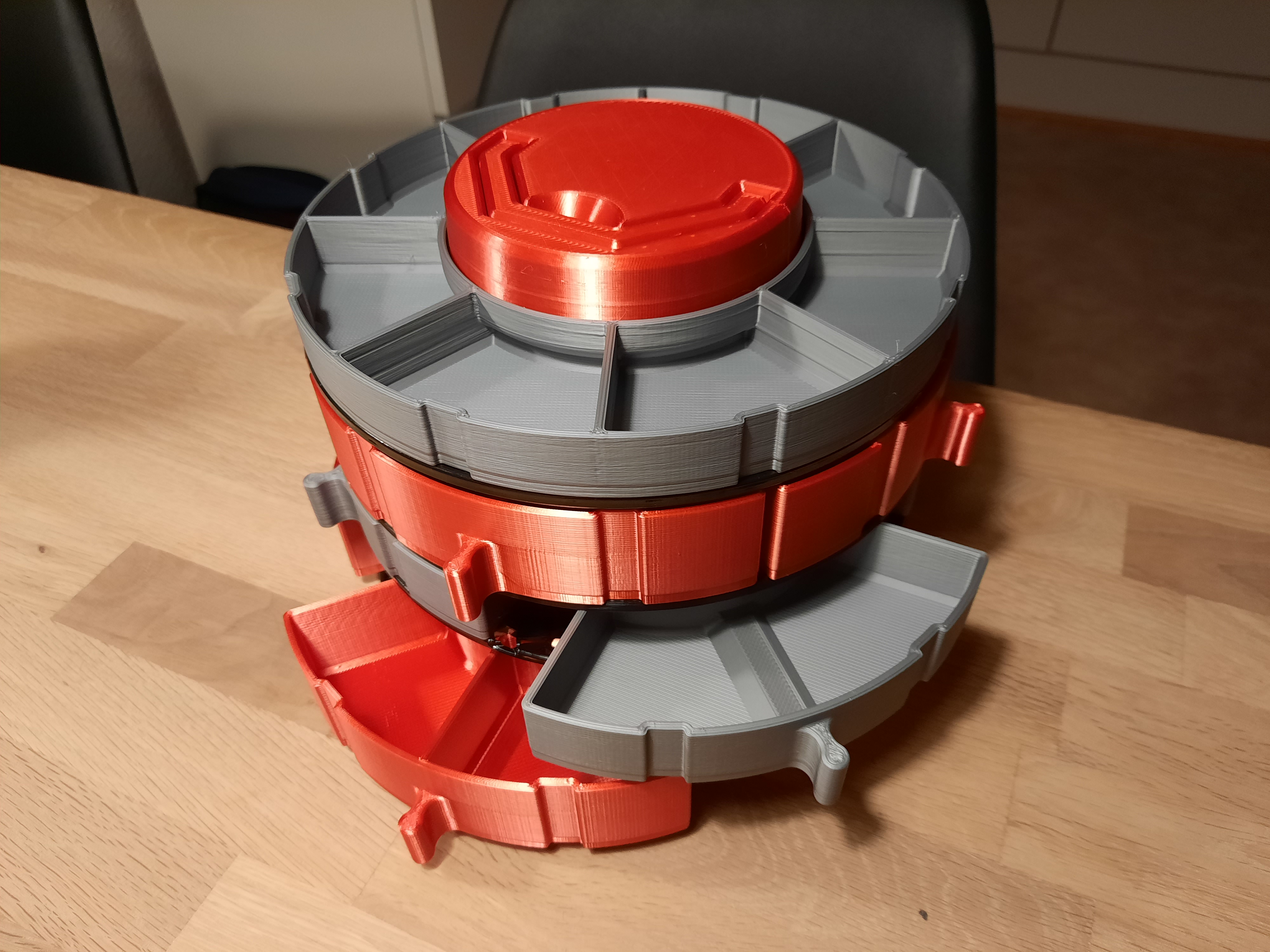

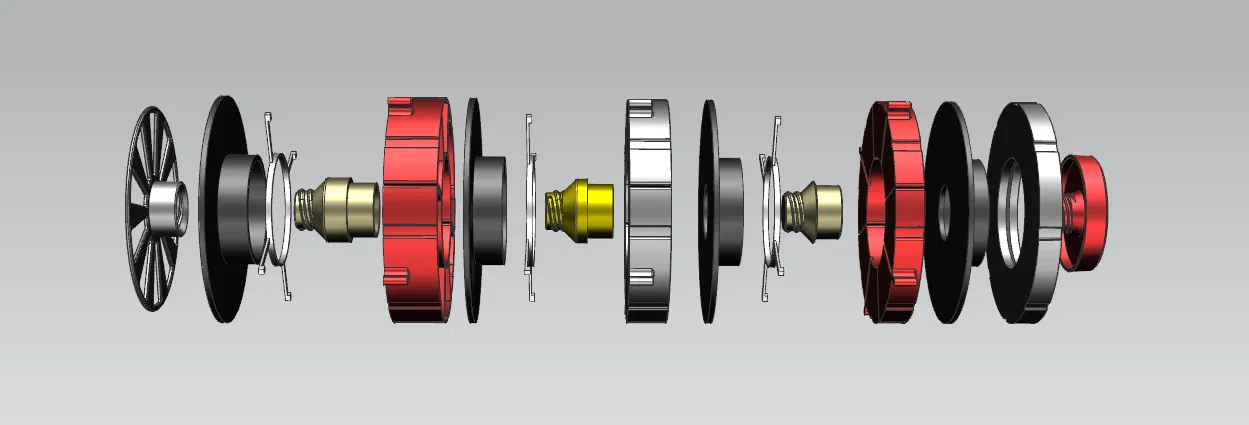

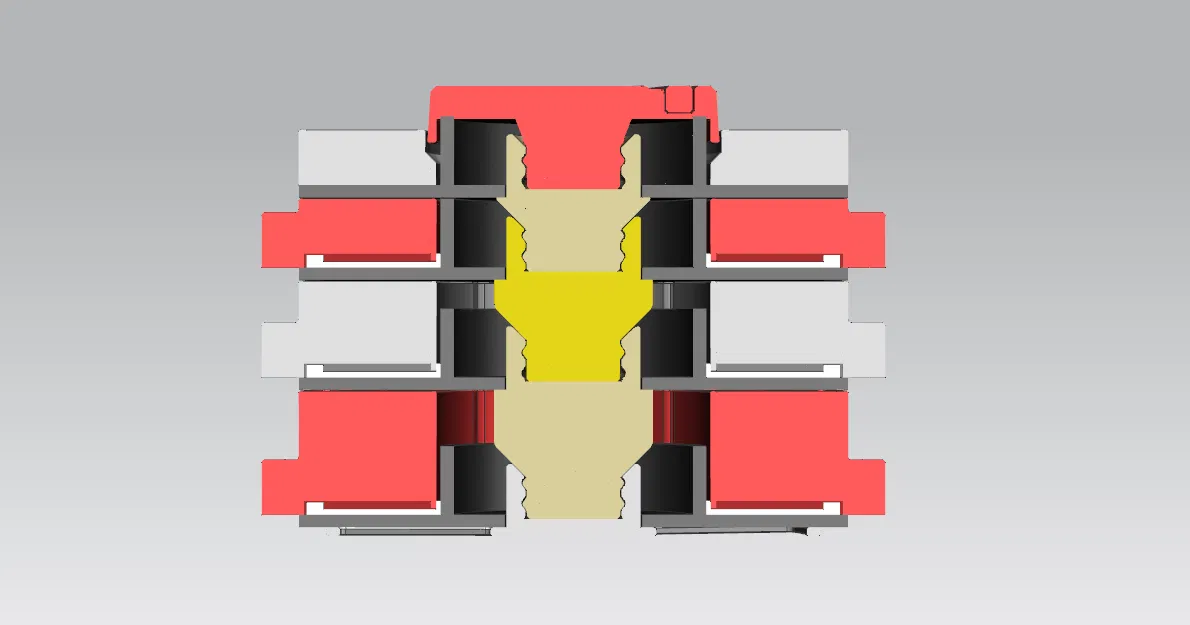

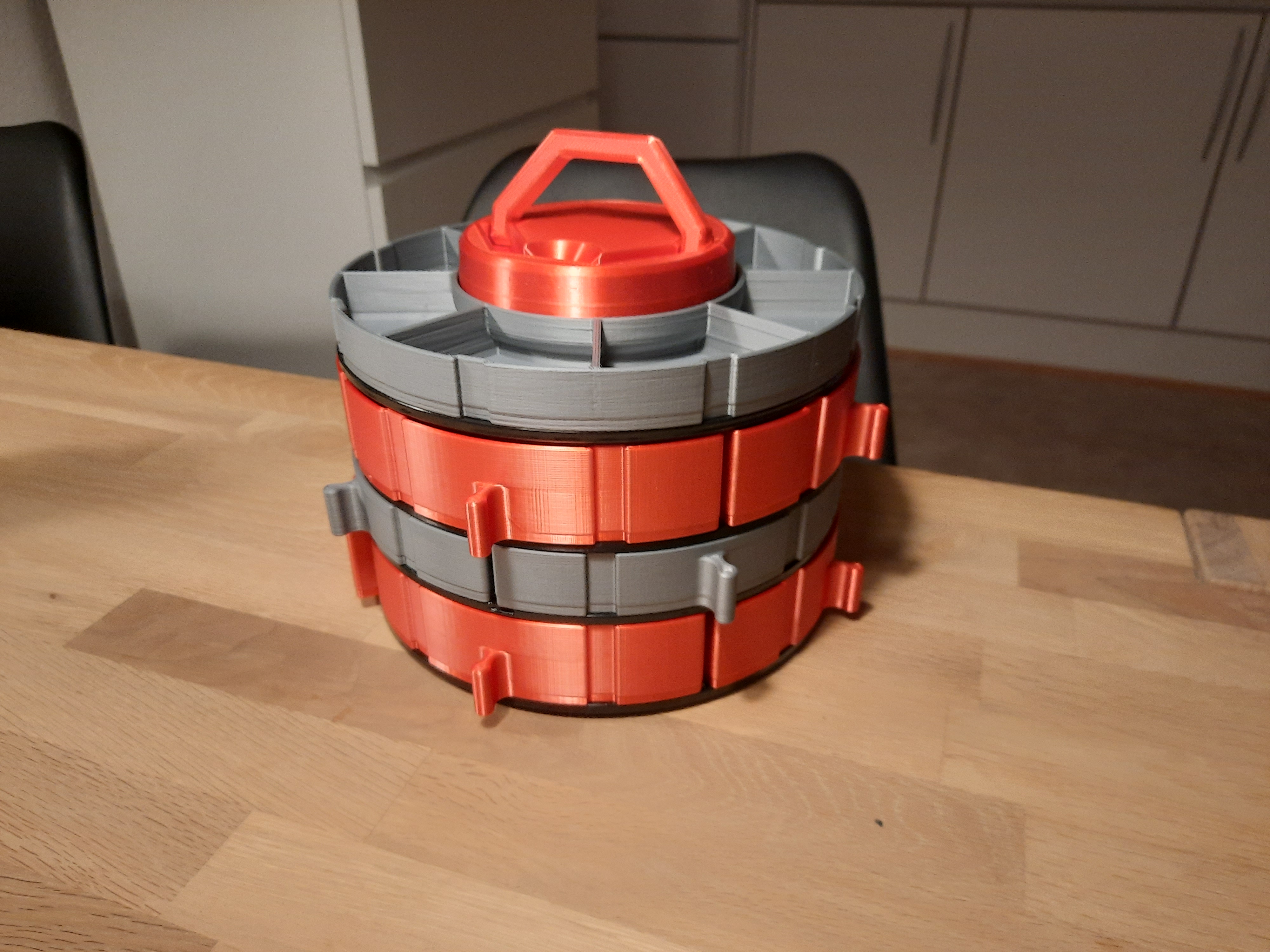

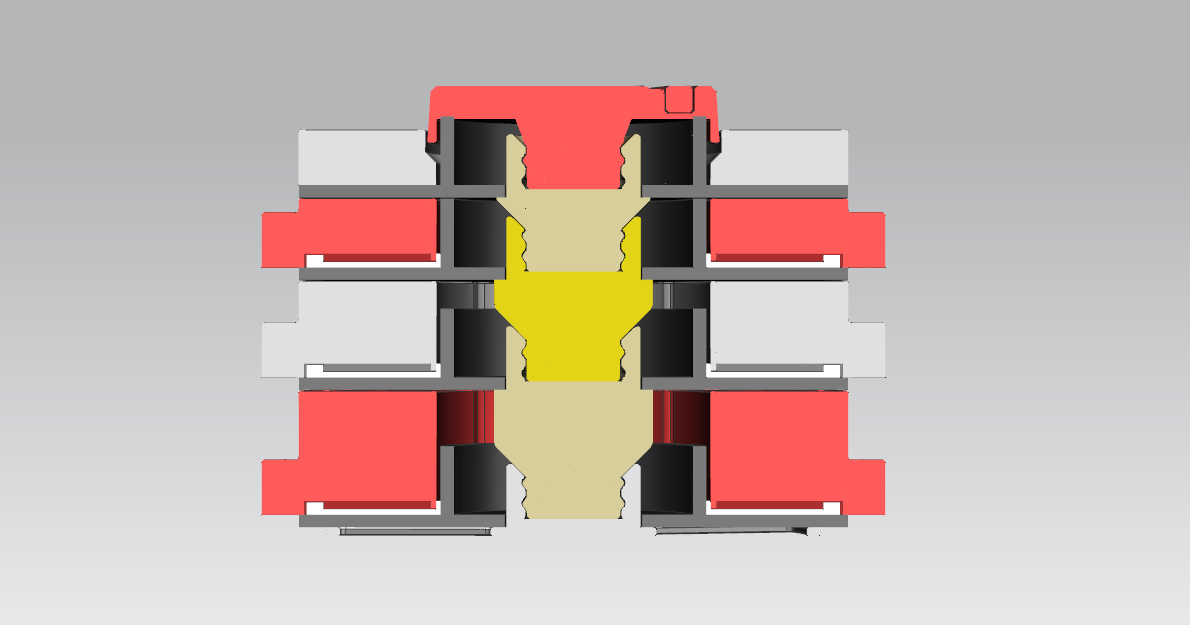

Đây là phiên bản nâng cấp của thiết kế trước đó của tôi, phiên bản này giờ đây có đế vững chắc hơn, thêm phần "open layer" và một bộ phận in nguyên khối có tay cầm. Ngoài ra, hướng dẫn cho các ngăn kéo cũng đã được cải thiện. Tháp được thiết kế để tái chế các cuộn Prusament, nhưng cũng có thể được tạo ra bằng cách in mô hình "extra layer" thay vì sử dụng cuộn Prusament. Hoặc tôi cũng đã tạo một phiên bản vasemode: Các lớp từ phiên bản này cũng có thể được sử dụng cùng với các mô hình tháp phân loại khác, vì các khớp nối là giống nhau: https://www.f3d.vn/profile/fredslund_45936 ### Hướng dẫn in Trong suốt hướng dẫn này, tên mô hình và vật liệu sẽ được in đậm, để dễ dàng theo dõi. ### Vật liệu và In ấn ##### Đế, Khớp nối và Nắp: Đế, Khớp nối và Nắp là các bộ phận chịu trọng lượng của tháp, và tất cả chúng đều được lắp ráp bằng ren. Do đó, PETG được khuyên dùng vì nó bền, có bề mặt nhẵn giúp giảm ma sát và do đó giảm thiểu nguy cơ ren bị kẹt quá nhiều. Các bộ phận cũng có thể được in bằng PLA mà không gặp vấn đề gì. Đối với các bộ phận này, chiều cao lớp chỉ ảnh hưởng đến ngoại hình, vì vậy chúng có thể được in với cài đặt in tiêu chuẩn. ##### Hướng dẫn ngăn kéo: Hướng dẫn ngăn kéo có thể được in bằng bất kỳ vật liệu nào. ##### Ngăn kéo và Lớp mở: Ngăn kéo và Lớp mở có thể được in bằng bất kỳ vật liệu nào, cá nhân tôi đã in chúng bằng PLA. ### Lắp ráp ##### Bước 1 - Tháo rời cuộn Prusament: Cuộn Prusament bao gồm hai mặt nhựa được giữ với nhau bằng một hình trụ bằng bìa cứng, các mặt này chỉ đơn giản là được đẩy vào hình trụ bằng bìa cứng và có thể dễ dàng kéo ra. Nếu bạn không có cuộn Prusament nào, bạn có thể in mô hình Extra Layer hoặc làm một đĩa bằng gỗ hoặc vật liệu cứng khác, trong đó đĩa có đường kính ngoài 20cm và lỗ ở giữa có đường kính 5cm. Cả Extra Layer và đĩa gỗ đều có thể thay thế một mặt cuộn. ##### Bước 2 - Đế: Đặt Đế trên một bề mặt phẳng, đặt một mặt cuộn lên đế với mặt ngoài của mặt cuộn hướng xuống Đế. ##### Bước 3 - Ngăn kéo: Trên mặt cuộn, đặt một Hướng dẫn ngăn kéo. Ngăn kéo có 3 kích cỡ: thấp, trung bình và cao, đề cập đến chiều cao của ngăn kéo là 25, 35 và 45mm tương ứng. Hơn nữa, mỗi chiều cao có một hoặc hai ngăn. Để cung cấp cái nhìn tổng quan về hệ thống đặt tên, đây là một ví dụ: Draw_High_1Room - một ngăn kéo cao 45mm với 1 ngăn. Draw_Medium_2Rooms - một ngăn kéo cao 35mm với 2 ngăn. Để tạo thành một lớp, cần có 4 ngăn kéo cùng chiều cao. Các ngăn kéo sau đó được đặt trên mặt cuộn từ Bước 2. ##### Bước 4 - Khớp nối: Các khớp nối có ba kích cỡ tương ứng với các ngăn kéo: thấp, trung bình và cao. Một khớp nối cùng kích thước với các ngăn kéo được vặn xuống đế. Các khớp nối cho phép lắp thêm một lớp nữa. Trên khớp nối, đặt một mặt cuộn khác, với mặt ngoài hướng xuống khớp nối. Nếu bạn muốn thêm các lớp khác, hãy lặp lại Bước 3-4. Khi bạn đã có đủ lớp, hãy chuyển sang Bước 6. ##### Bước 6 - Nắp: Có thể thêm một Lớp mở lên trên mặt cuộn, và cuối cùng là nắp có thể được vặn vào. Nắp có hai loại: một loại có tay cầm và một loại không có tay cầm. Nắp in nguyên khối có tay cầm có tên là Top_Handle và loại không có tay cầm có tên đơn giản là Top. Chúc bạn in vui vẻ! Chúc bạn sắp xếp đồ đạc vui vẻ! Và đừng quên tải lên một bức ảnh về tháp hoàn chỉnh của bạn! Bạn có thể làm nó cao bao nhiêu?
