Khung Drone - FireFlo v2

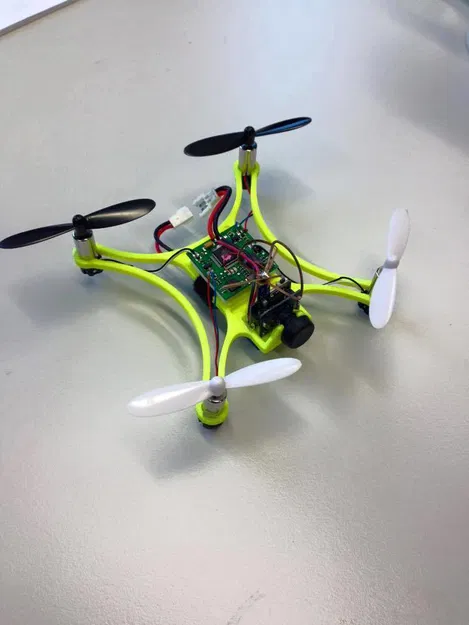

Cảnh báo: Đây là một mẫu cũ mình tạo hồi 2015 và nhập từ profile Thingyverse của mình (https://www.thingiverse.com/TheZerschmetterling). Có thể một vài link bị lỗi hoặc không còn cập nhật. Nếu có bất kỳ câu hỏi nào, đừng ngần ngại hỏi nhé. ### Tóm tắt Đây là bản remix của FireFly Version và là một khung thay thế cho Blade NanoQX (cũng có FPV).

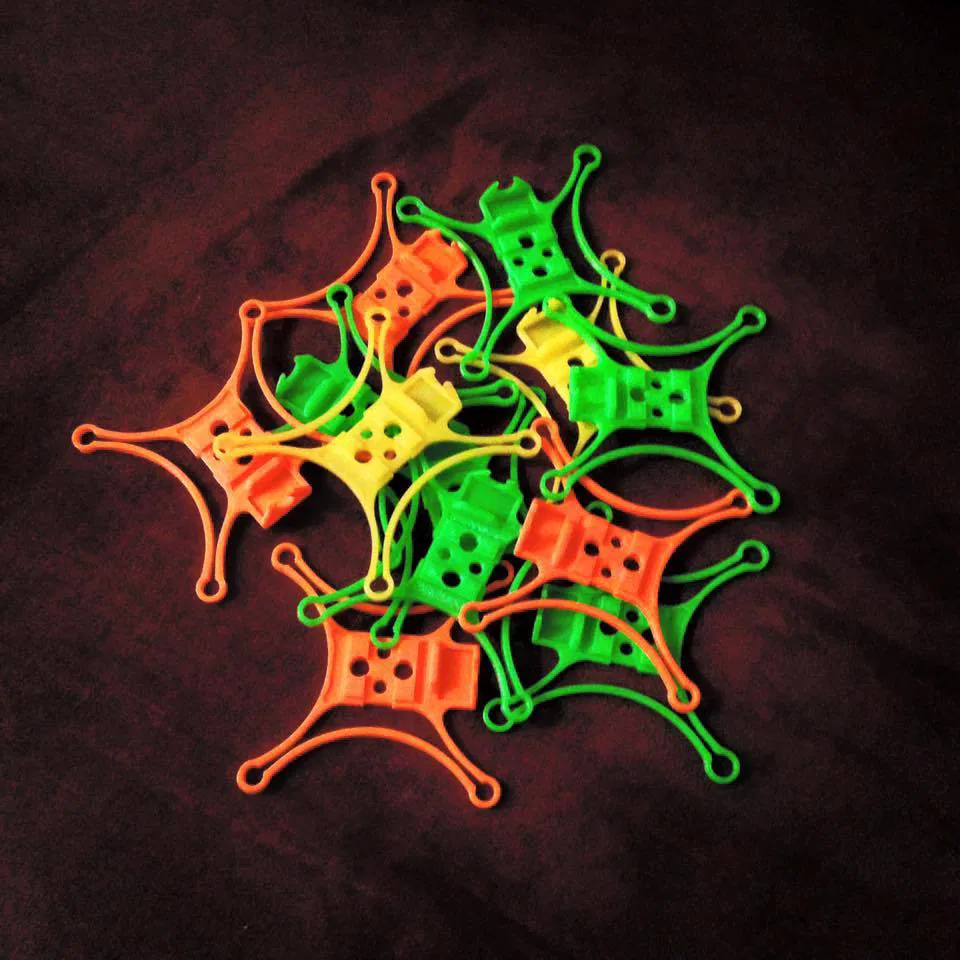

Nó phù hợp với camera NQX gốc hoặc camera Spektrum Micro đi kèm. Có các tùy chọn cho động cơ 6mm, 7mm và 8.5mm. Bạn có thể uốn cong giá đỡ camera nếu làm nóng nó lên một chút, nhưng hãy cẩn thận. Kích thước khung khoảng 110 mm đường chéo (m2m) và khoảng 9 x 9 cm chiều dài và chiều rộng. Khung nặng từ 6g đến 7g. #### Ví dụ về các bộ phận phù hợp và đã được kiểm tra: Giá đỡ động cơ: Giá đỡ động cơ cho khung này có thể tìm thấy tại đây: https://www.printables.com/de/model/694839 Động cơ 6mm: micro-motor-warehouse.com: CL-0615-11, CL-0615-14

• Standard NanoQx Động cơ 7mm: * micro-motor-warehouse.com: CL-0720-12, CL-0720-14
• Standard Hubsan x4 H107L Động cơ 8.5mm: * micro-motor-warehouse.com: CL-0820-15, CL-0820-17 Dark Edition
• Standard Hubsan x4 H107D, H107C Bo mạch điều khiển bay: (Để lắp vừa, bạn nên tháo các phích cắm động cơ và hàn trực tiếp động cơ vào bo mạch): * NanoQx Board (MOSFETs cần được thay thế khi sử dụng động cơ 8.5mm)
• NanoQx FPV Board
• MicroMWC (MOSFETs cần được thay thế khi sử dụng động cơ 8.5mm)
• SciSky (chưa tự mình kiểm tra nhưng có vẻ sẽ vừa) Camera và vTx: * NanoQx FPV Cam
• Spektrum Ultra Micro FPV CAM SPMVA1100
• Tự làm như thế này: http://flitetest.com/articles/diy-micro-5-8ghz-fpv (nhưng nếu bạn làm cái này vừa thì nó giống con ong hơn là con đom đóm ;) ) Tải "Bumblebee Backpack" tại đây: https://www.thingiverse.com/thing:1134205 Cánh quạt: * Standard Hubsan x4
• Standard Revell Atomium Năng lượng: * Mình đề xuất pin này cho thời gian bay khoảng 5-7 phút tùy thuộc vào cách bay và động cơ của bạn: 1s 3,7V 500mAh
• Dùng dây Velcro để gắn pin (10mm) Nếu có thắc mắc, đừng ngại hỏi nha. :)
