Bản độ Ray trượt tuyến tính Y cho Sovol SV01 Pro

Đây là bản độ để lắp ray trượt tuyến tính (linear rail) cho SV01 Pro

Vui lòng đọc kỹ mọi thứ trước khi tiến hành. Tôi sẽ không chịu trách nhiệm nếu bạn làm hỏng máy của mình.

Đặc biệt cảm ơn Krzysztof vì ý tưởng đưa dự án này thành hiện thực.

Danh sách vật liệu (BOM)

• 2x Ray MGN12H 450mm (LINK)
• Bạc đạn MGN12H (LINK)
• Y Spacer.stl
• Y-Linear_v3.stl
• Belt_Tensioner_Y_Nut_by_Hebign.stl
• Belt_Tensioner_Y_Screw_R2.stl
• Y Extender v6.stl
• 4x ốc lục giác chìm M5 x 12mm
• 4x đai ốc tự khóa M5
• 12x ốc lục giác chìm M3 x 8mm (để gắn bạc đạn MGN12H)
• 10x ốc lục giác chìm M3 x 8mm (để gắn ray trượt vào thanh nhôm Y)
• 10x T-nut M3 cho ray nhôm 2020

Hướng dẫn thực hiện

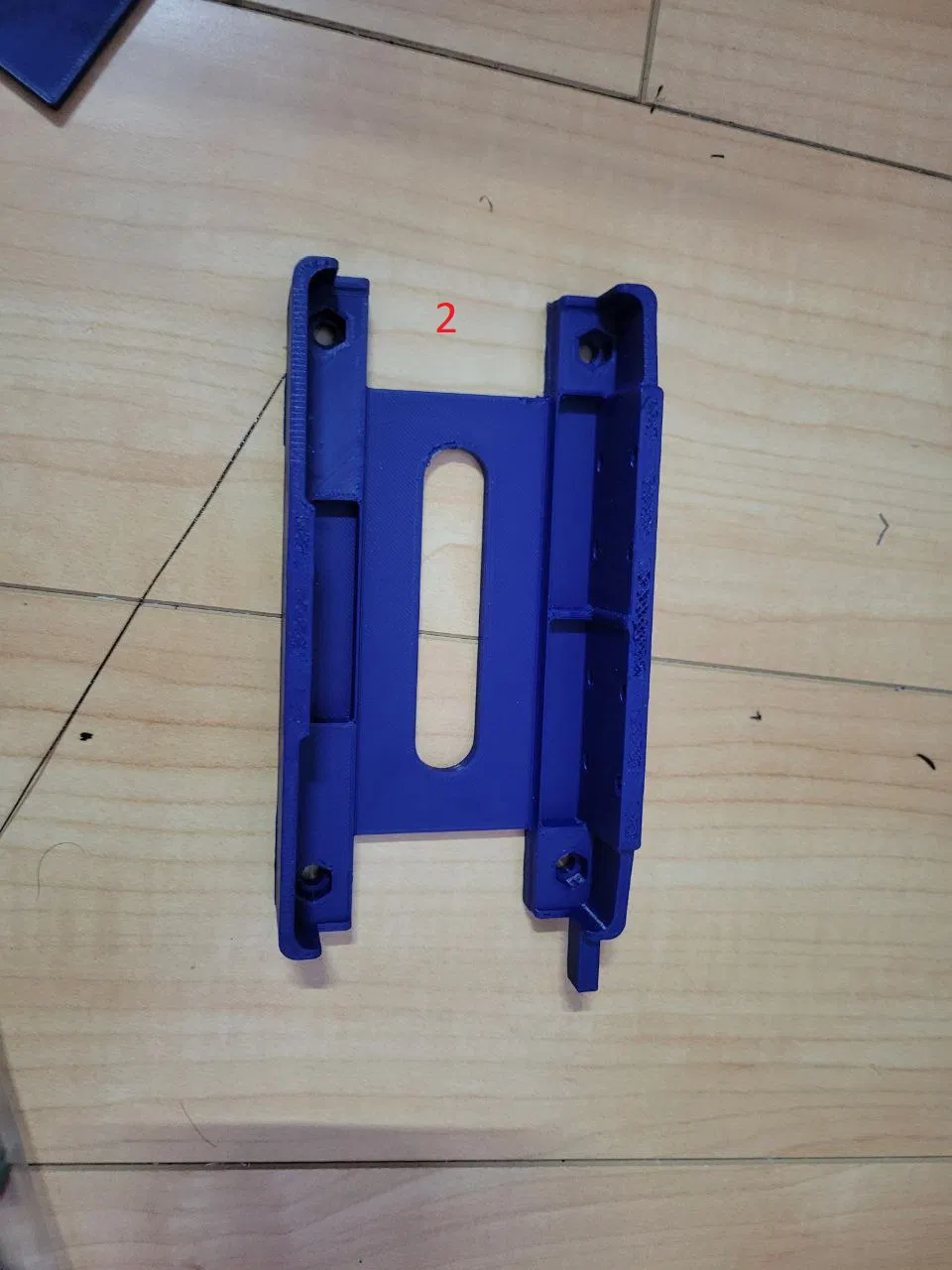

1 - In các bộ phận sau đây trước khi tháo rời máy in. Nên in bằng PETG, ABS hoặc ASA. Độ dày ruột tối thiểu 30%, 3 lớp vỏ (HÌNH 1 & 2)

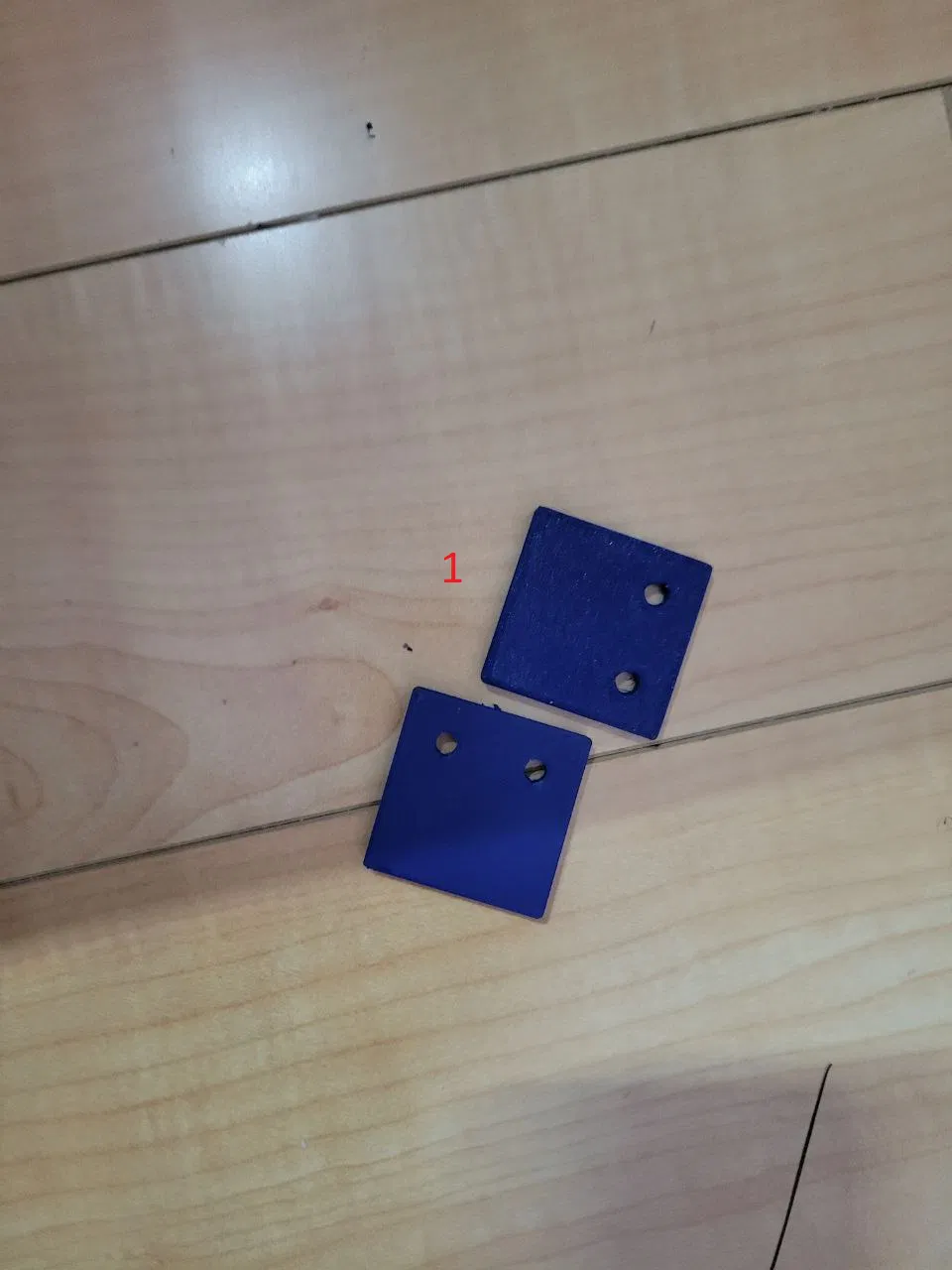

• Y Spacer.stl
• Y-Linear_v3.stl
• Belt_Tensioner_Y_Nut_by_Hebign.stl
• Belt_Tensioner_Y_Screw_R2.stl
• Y Extender v6.stl

Kiểm tra độ vừa của lỗ trên bộ phận Y spacer và Y-Linear với ốc M5. Bạn có thể cần phải khoan lỗ rộng hơn bằng mũi khoan ¼ inch.

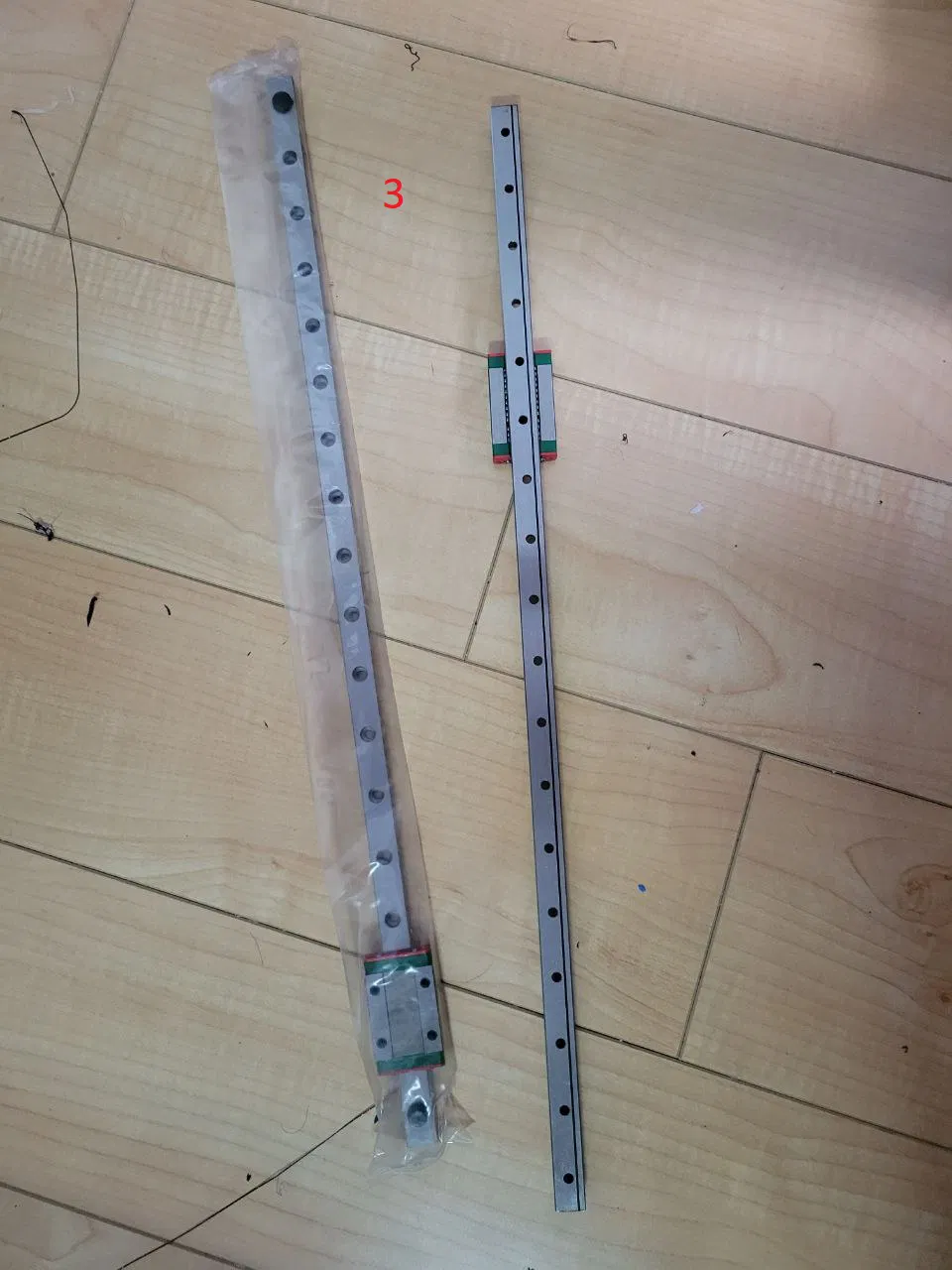

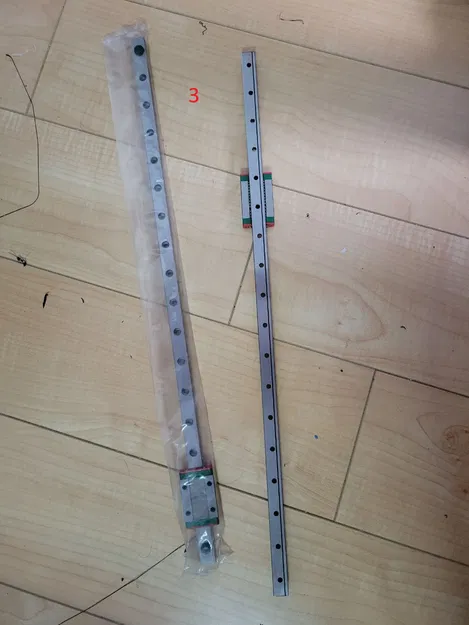

2- Lắp bạc đạn MGN12H vào một trong các ray. Cẩn thận không để bi rơi ra ngoài. Bôi trơn đầy đủ bạc đạn bằng dầu bôi trơn chuyên dụng (HÌNH 3)

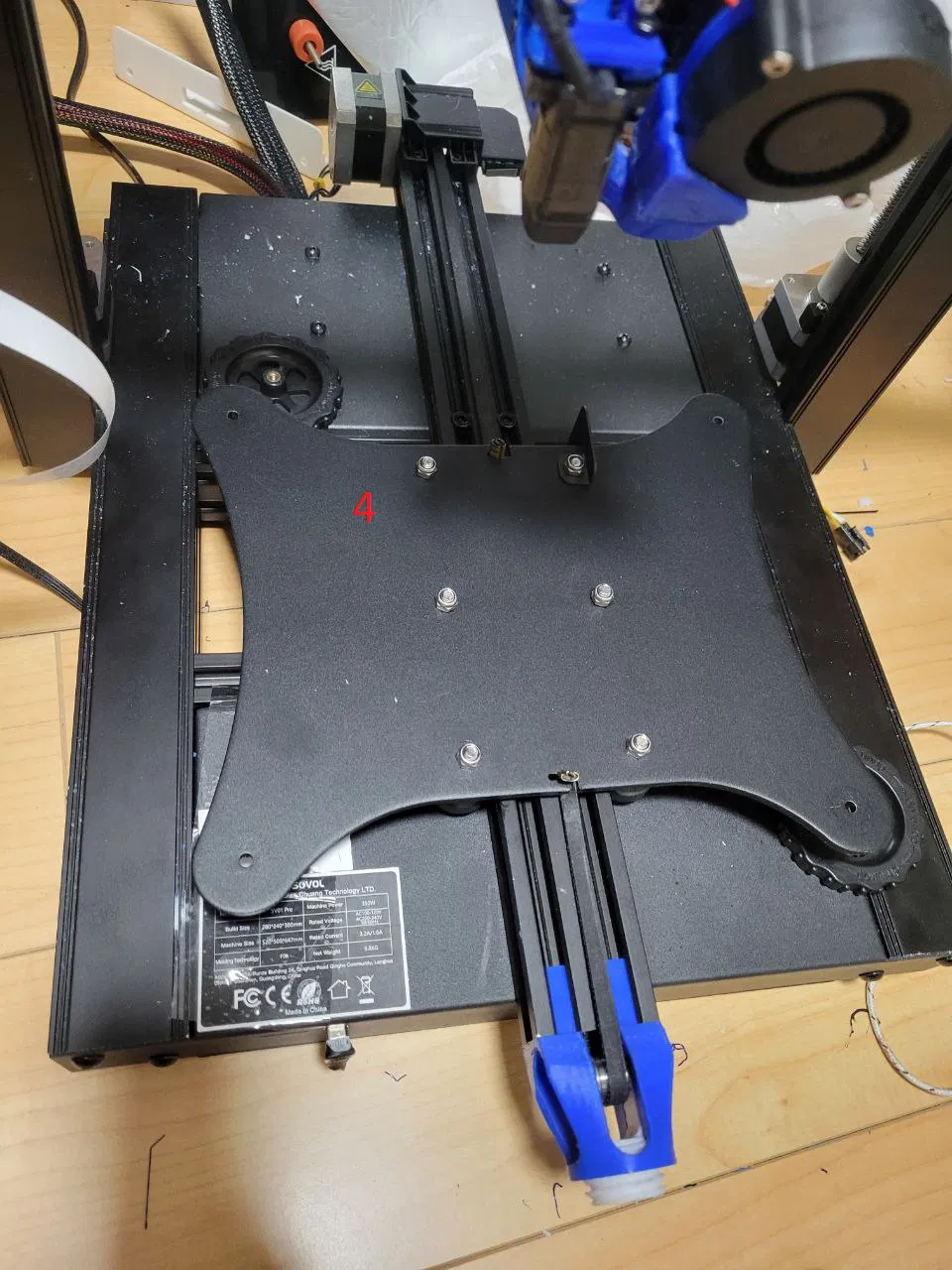

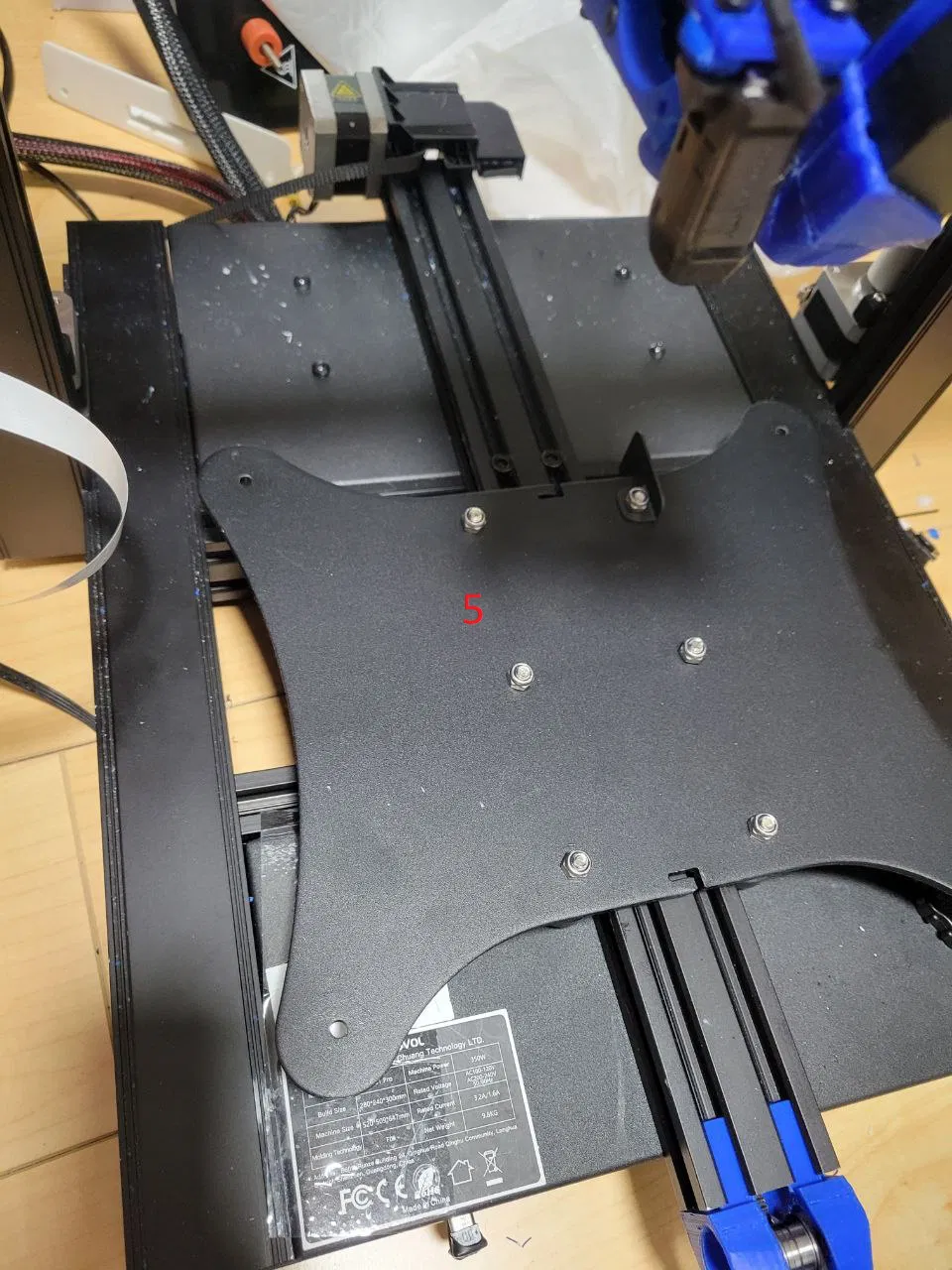

3- Tháo tấm nhiệt khỏi khung Y (HÌNH 4)

4- Tháo dây curoa khỏi khung Y (HÌNH 5)

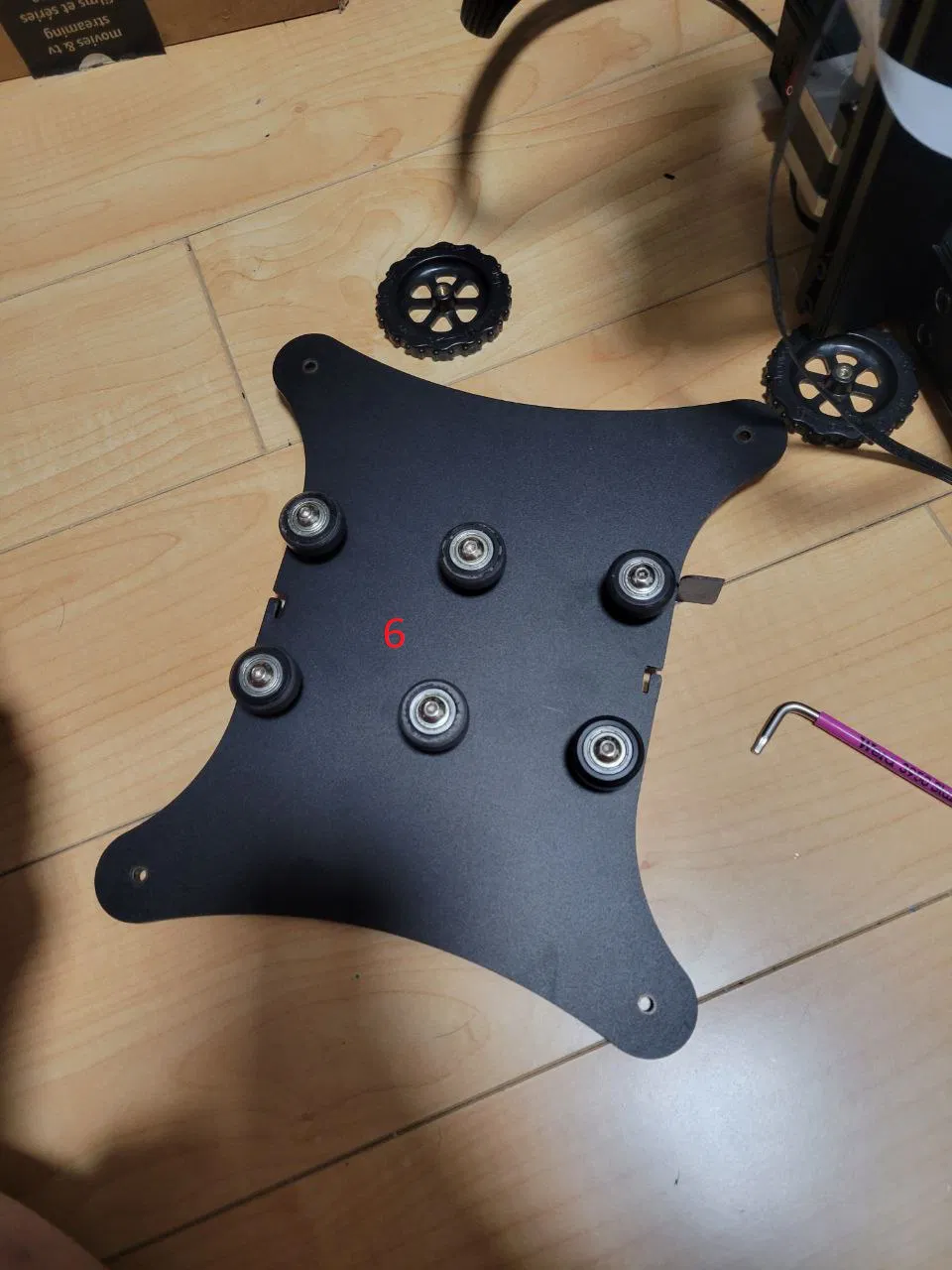

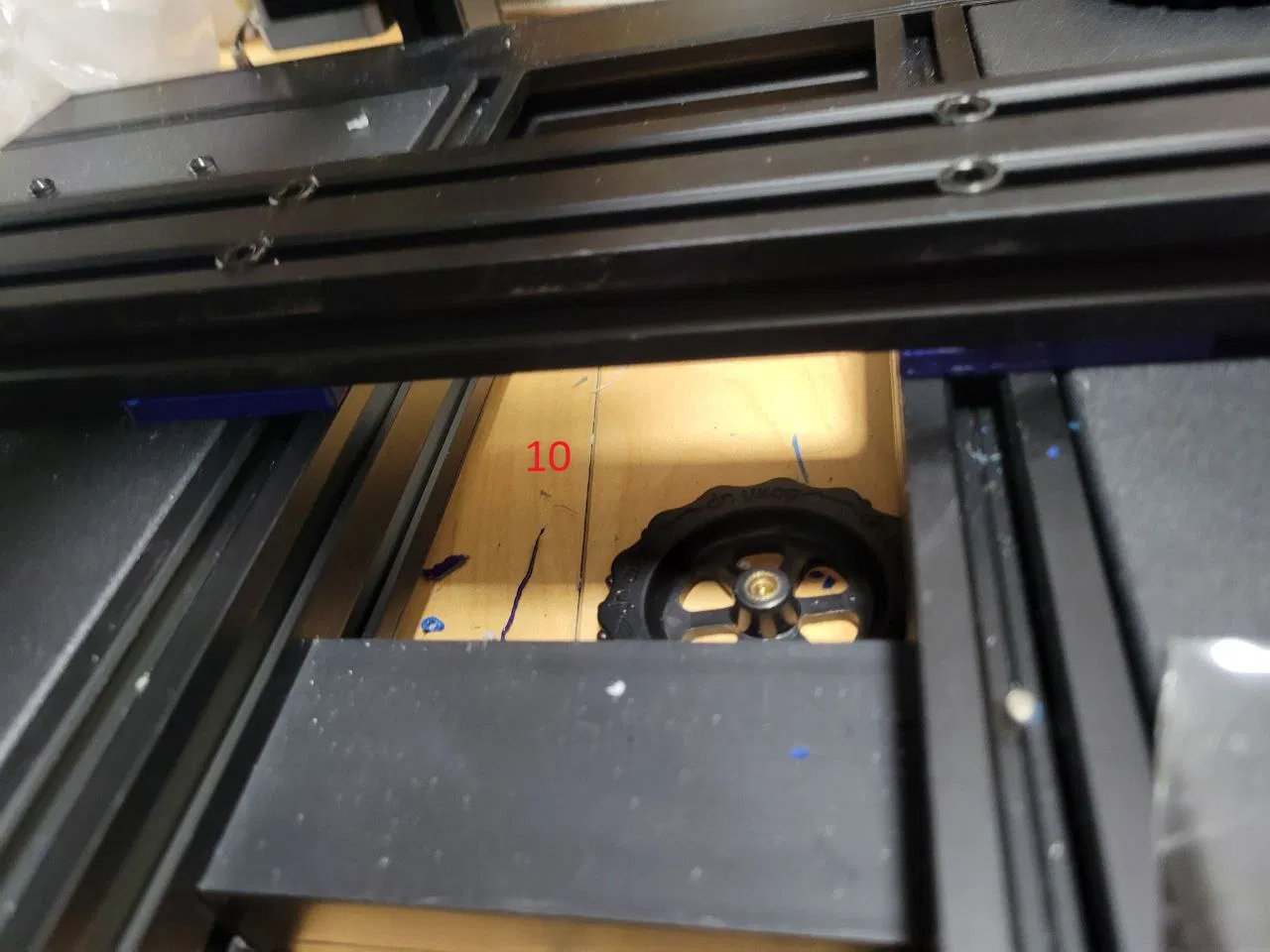

5- Tháo hoàn toàn 6x bánh xe khỏi khung Y (HÌNH 6 & 7). Giữ lại 4x đai ốc tự khóa M5.

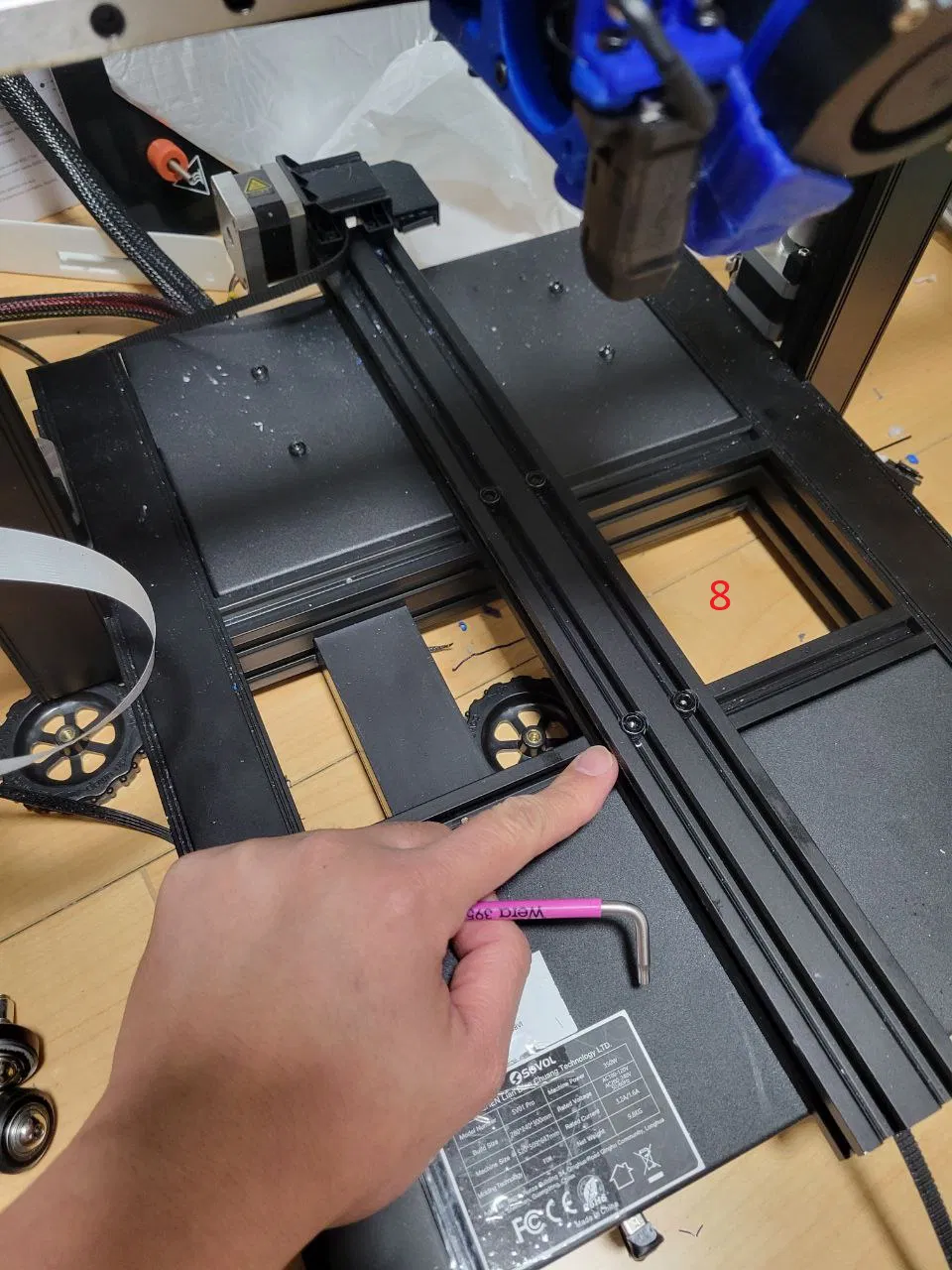

6- Tháo 4x ốc M5 gắn thanh nhôm Y vào khung chính của máy in (HÌNH 8)

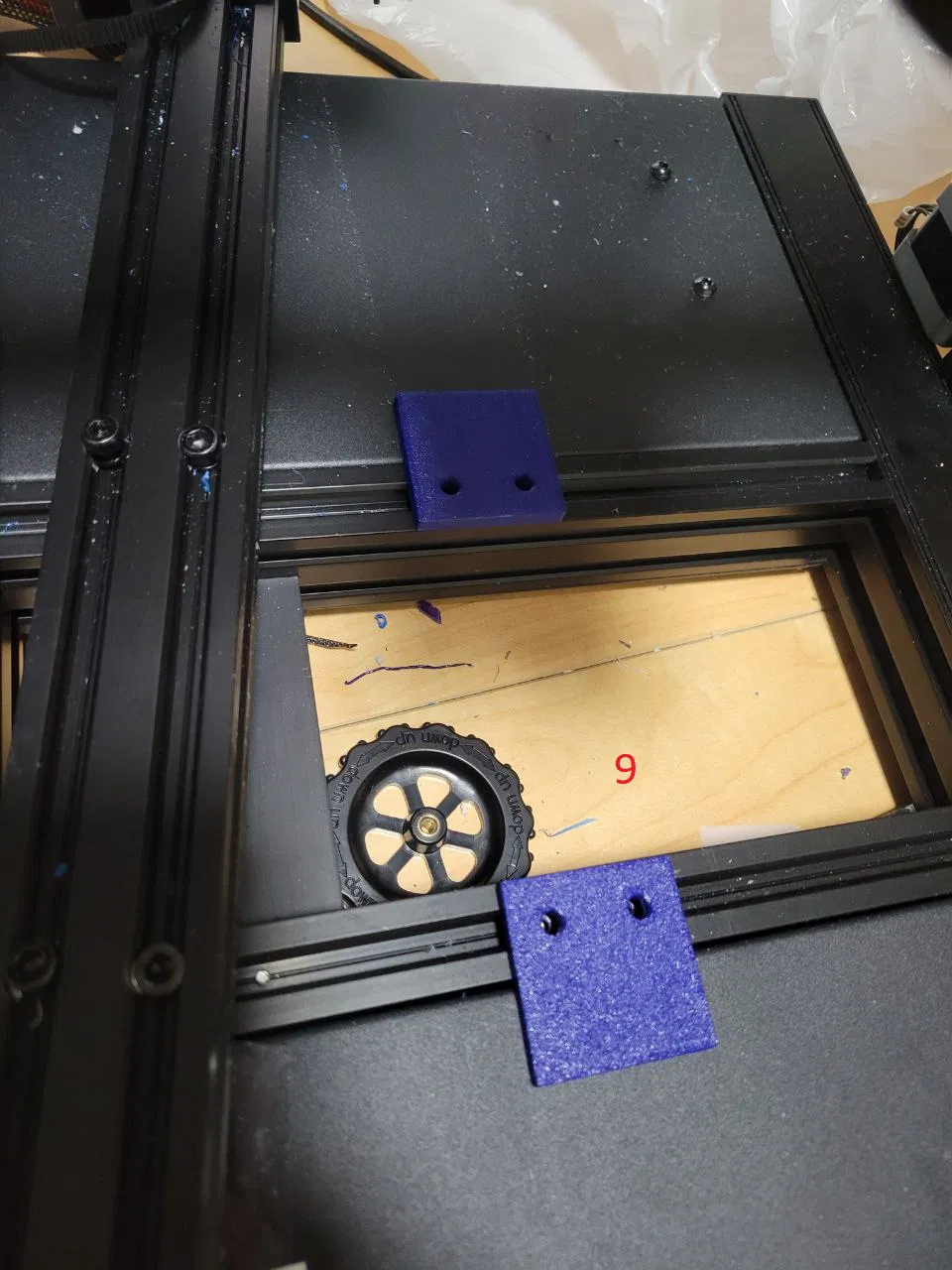

7- Lắp 2x bộ phận Y spacer vào thanh nhôm. (HÌNH 9)

8- Đặt thanh nhôm Y lên trên bộ phận Y spacers. Vặn chặt bộ phận Y spacers xuống bằng 4x ốc M5 hiện có (HÌNH 10)

9- Dùng kìm chết hoặc kìm, lắp các đai ốc tự khóa vào rãnh ốc ở mặt dưới của bộ phận Y-Linear (HÌNH 11)

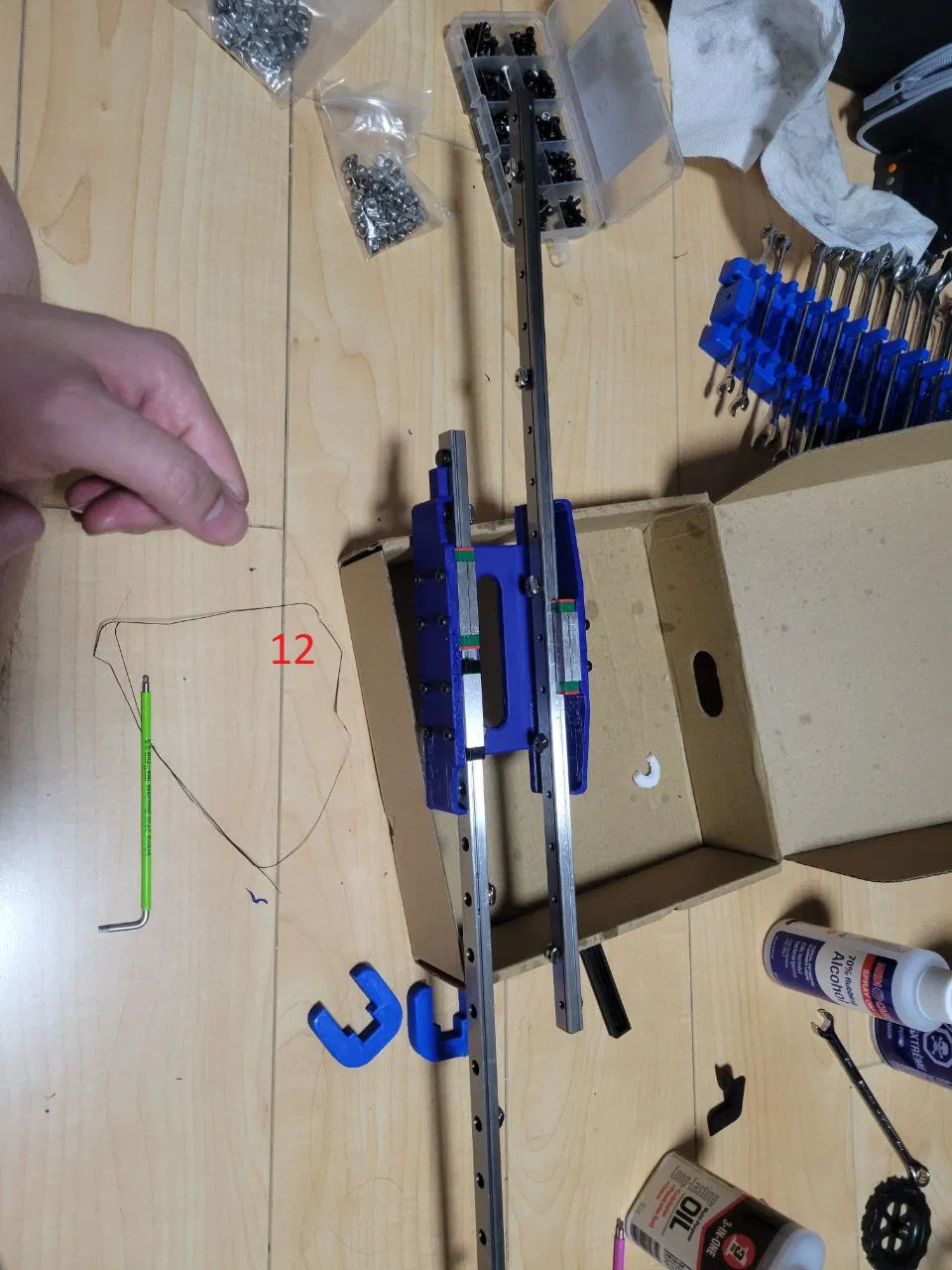

10- Lắp 2 ray MGN12H vào bộ phận Y-Linear. Cố định bạc đạn bằng 12x ốc M3 x 8mm SC (HÌNH 12). Căn chỉnh ray sao cho đầu ray cách động cơ 1cm.

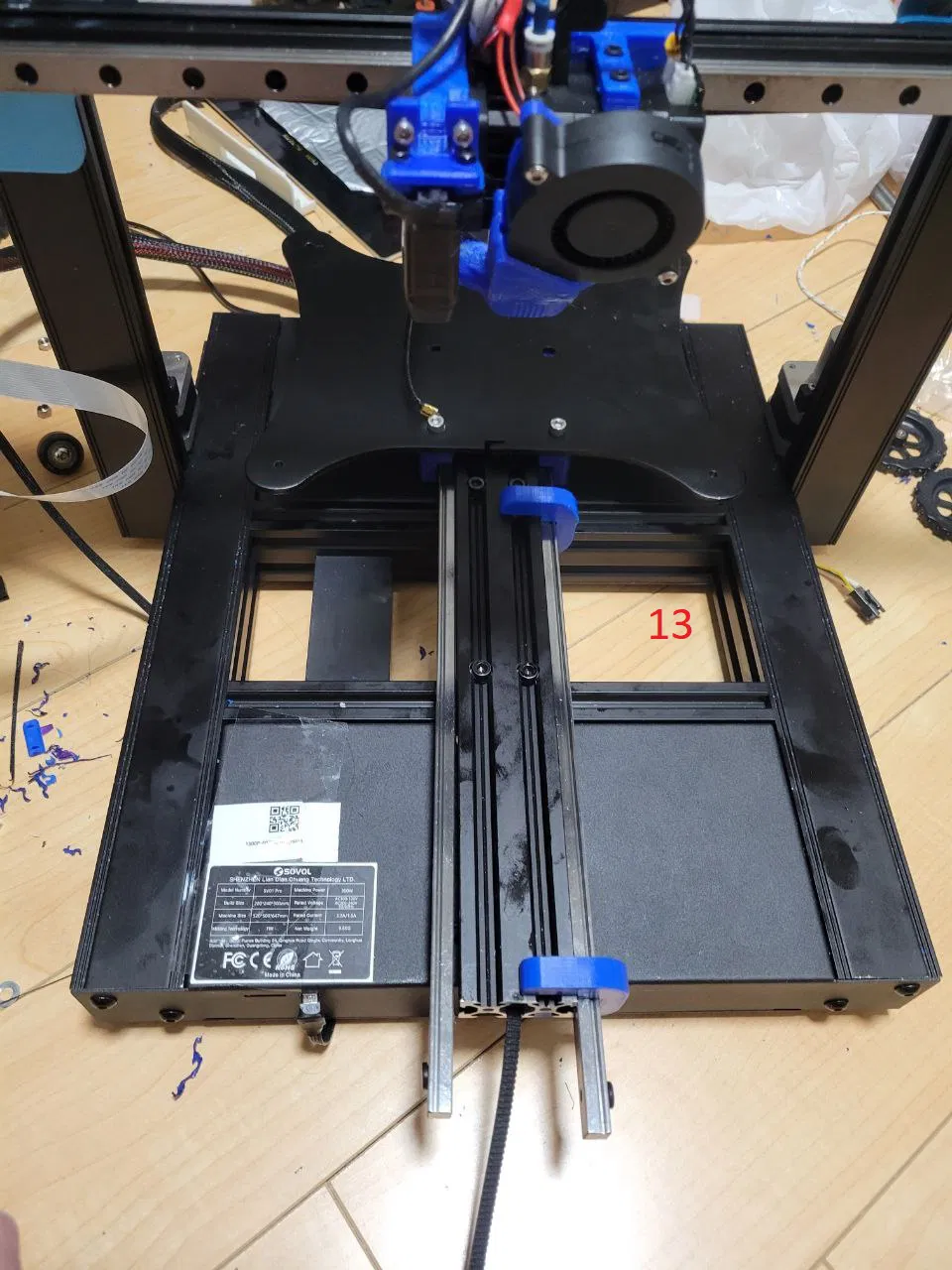

11- Lắp ray vào thanh nhôm Y. Sử dụng bộ dẫn hướng ray trượt tuyến tính để căn chỉnh ray ở mỗi bên (HÌNH 13)

12- Luồn dây curoa qua ổ bi trên bộ phận Y Extender.

13- Lắp lại dây curoa vào khung Y. Vặn chặt bộ căng dây đai Y khi cần thiết.

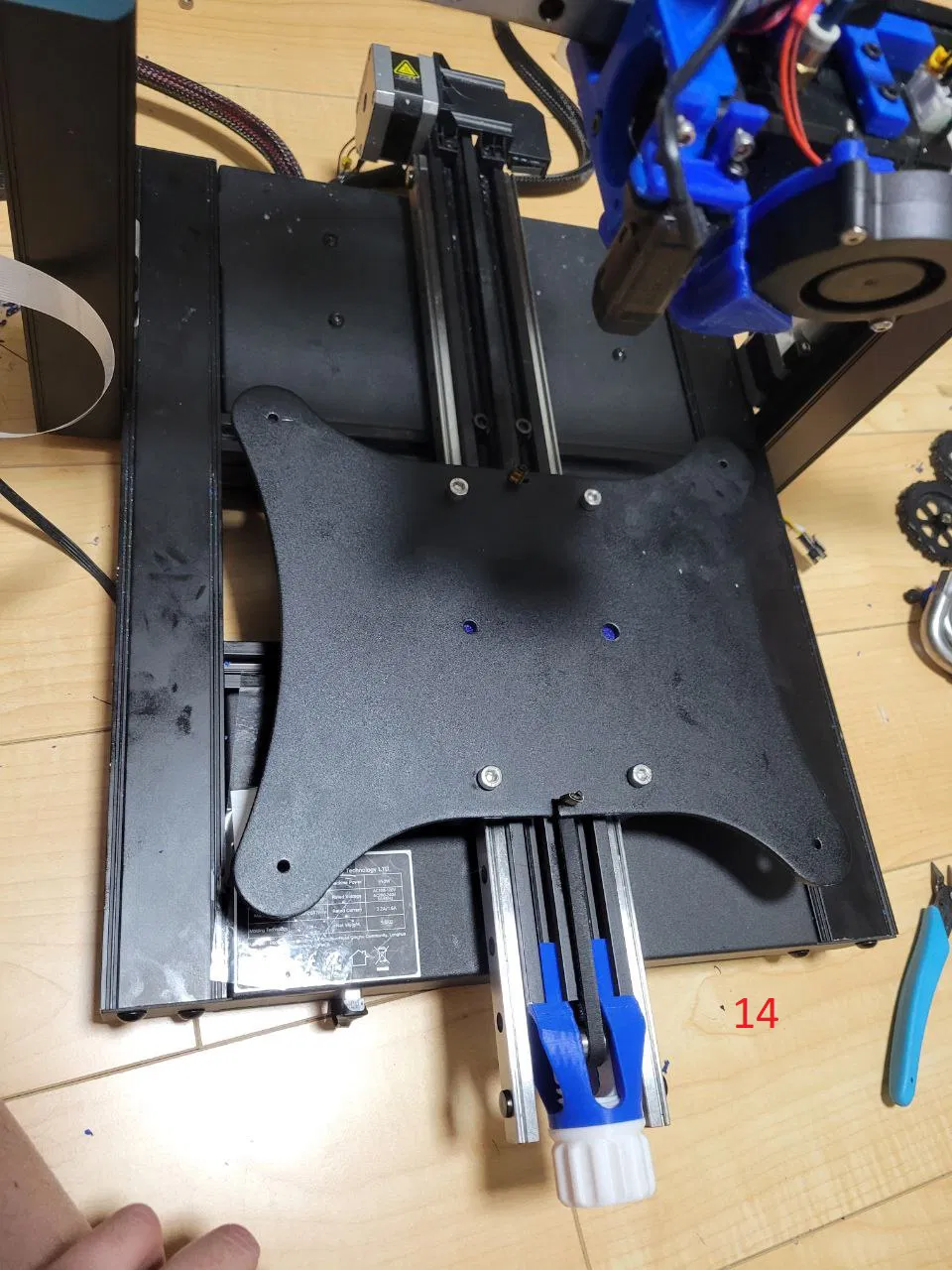

14- Lắp lại tấm nhiệt lên khung Y và thực hiện hiệu chỉnh máy in thông thường của bạn.

Sau khi lắp xong ray trượt, bạn sẽ có thể khôi phục lại 10mm không gian in ở phía trước. Điều này sẽ cần được sửa đổi trong firmware (Klipper hoặc Marlin).

Chỉnh sửa: Có một bản remix sẽ cải thiện độ ổn định của giá đỡ. Bạn có thể tải về tại đây: /3d-model/98329-be-truc-y-sovol-sv01-pro-ban-remix

Nếu bạn thấy mô hình hữu ích, xin vui lòng donate để hỗ trợ công việc phát triển trong tương lai.

Tham khảo

• Ray trượt tuyến tính Y cho SV01 (LINK)
• Bộ căng dây đai CR-10 Y (LINK)
