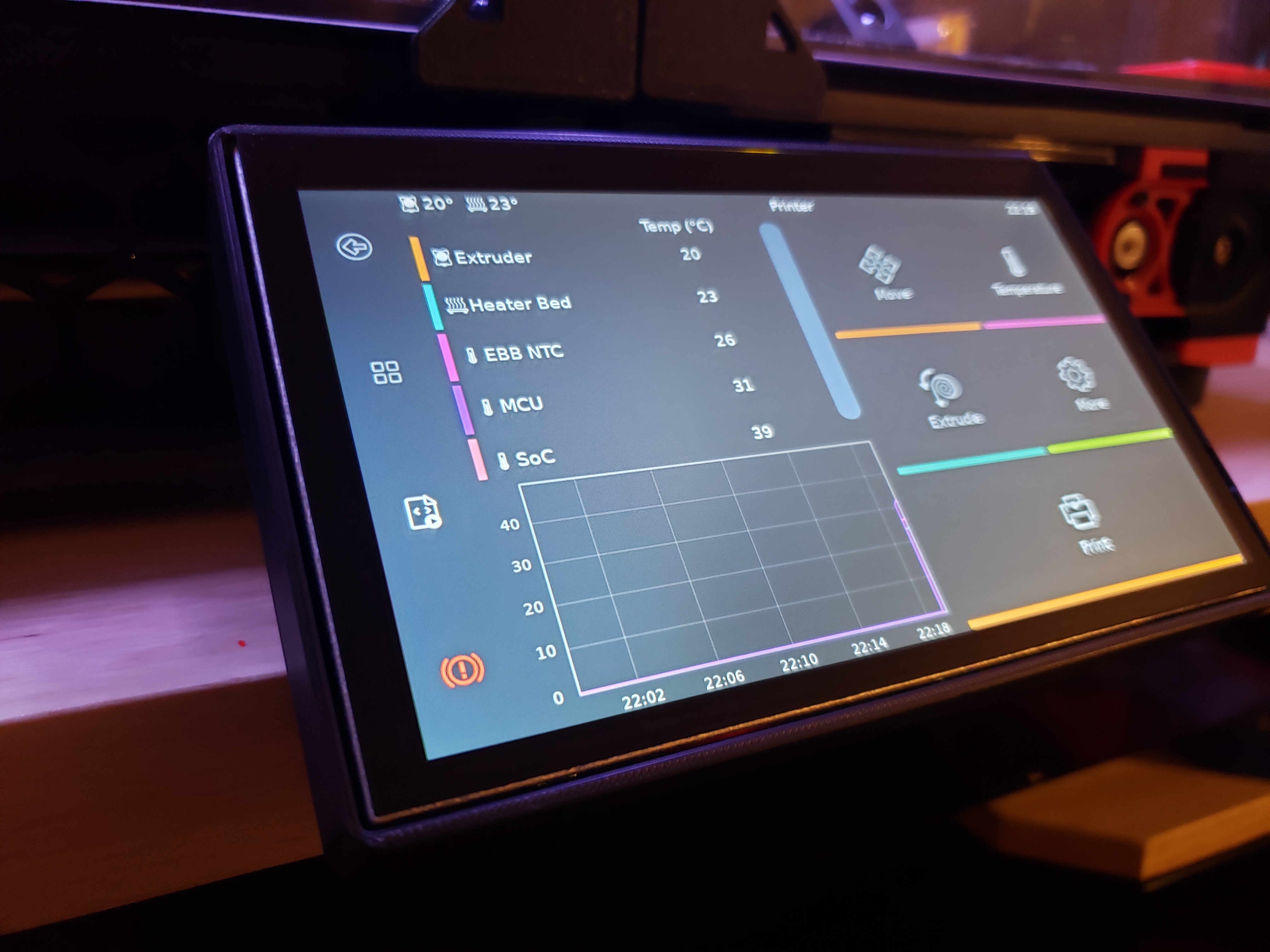

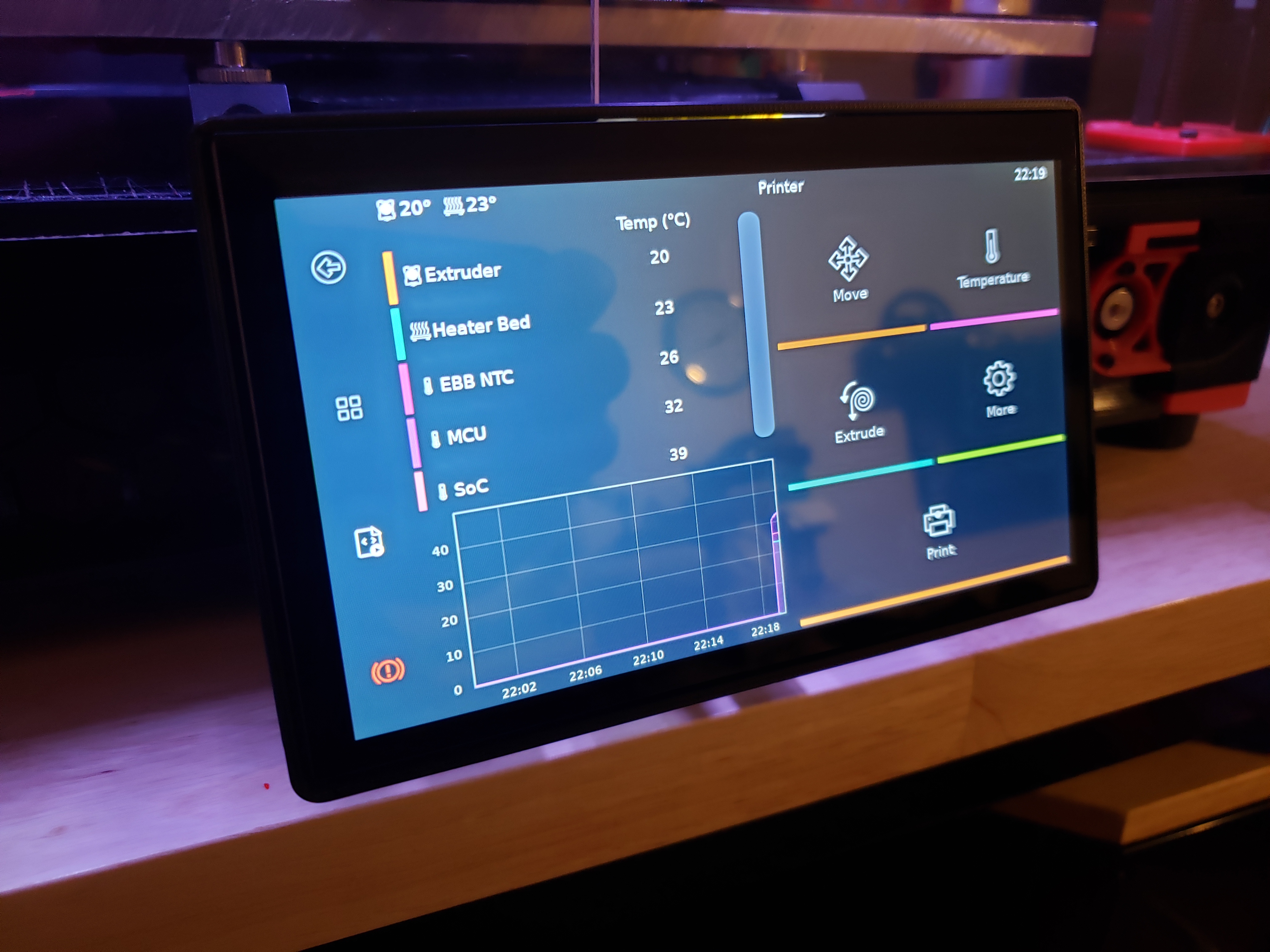

Vỏ Case BTT HDMI7 V1.2

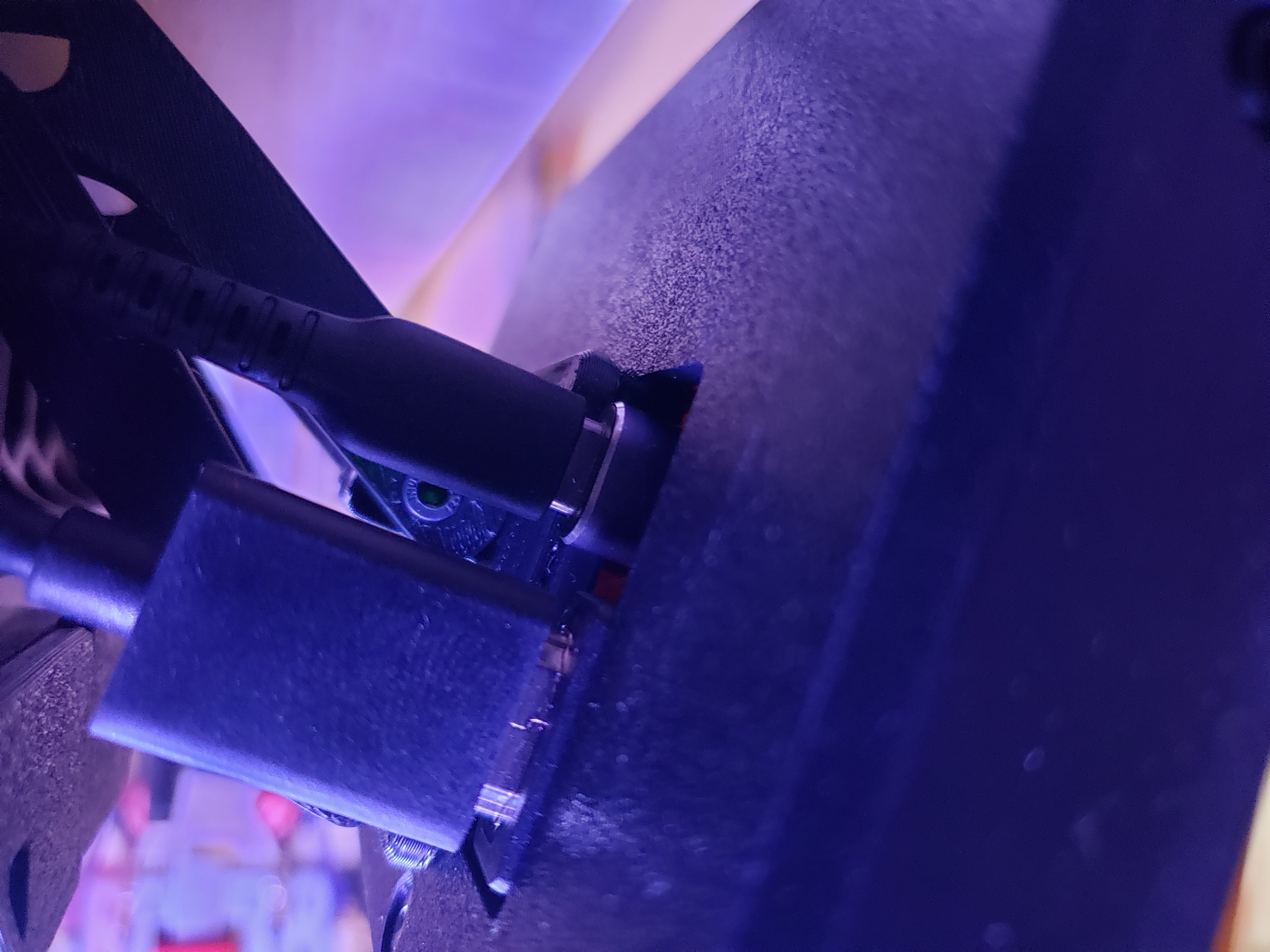

Tao lấy kích thước từ trang cửa hàng BIQU cho mẫu này vì họ chưa có trên trang github. Tao thực sự đã in một phiên bản hơi khác một chút của tệp này vì tao đã sử dụng bộ chuyển đổi L cho cả cổng HDMI và USB C, giờ đây chúng ở các vị trí khác với màn hình gốc. Tao đã tăng kích thước lỗ mở cho chúng trong tệp này vì nó khá chật trên bản gốc tao đã in.

Các khớp nối được lấy từ github của VoronDesign nhưng tao đã sửa đổi một chút để thêm khoảng trống bổ sung trên V2.4 350 của tao. Các tệp STL cánh tay có chiều dài ban đầu được tìm thấy ở đây vì mày cũng sẽ cần in lcd mount_foot a&b để gắn các cánh tay vào: https://github.com/VoronDesign/VoronUsers/tree/master/printer_mods/revnull/rpi_7in_display_mount

Tao cũng đã thử một phiên bản sửa đổi (giống như một loại tháo lắp nhanh) dựa trên giá đỡ được tìm thấy ở trên, có thể sử dụng nam châm trung tâm hoặc 4 vít M3.

Tao đã sử dụng 8 ốc nhiệt M3x4mm - 4 cho vỏ và 4 cho giá đỡ này). Phiên bản nam châm chưa được kiểm tra.

Chỉnh sửa: Đã thêm tệp Step - lưu ý màn hình được bao gồm trong mẫu này tao đã mô hình hóa với kích thước cơ bản từ đơn vị vật lý và bản phác thảo bố cục từ trang web cửa hàng BIQU - đây không phải là mẫu chính thức từ BTT.
