Ròng rọc / pully dạng ống có ổ bi bánh răng hành tinh v2

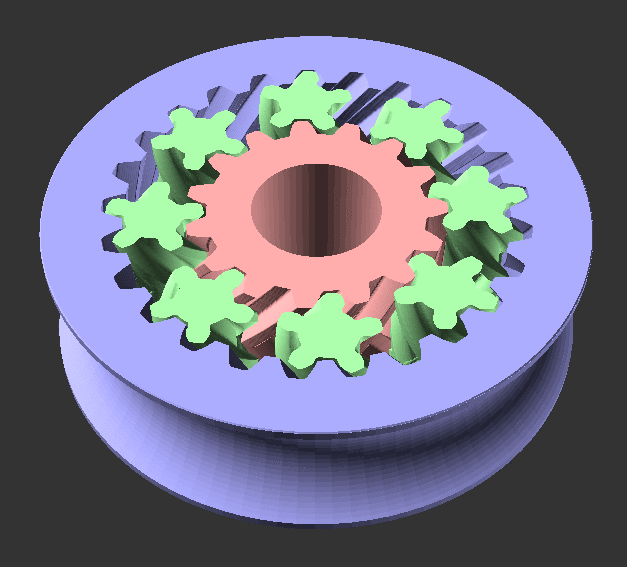

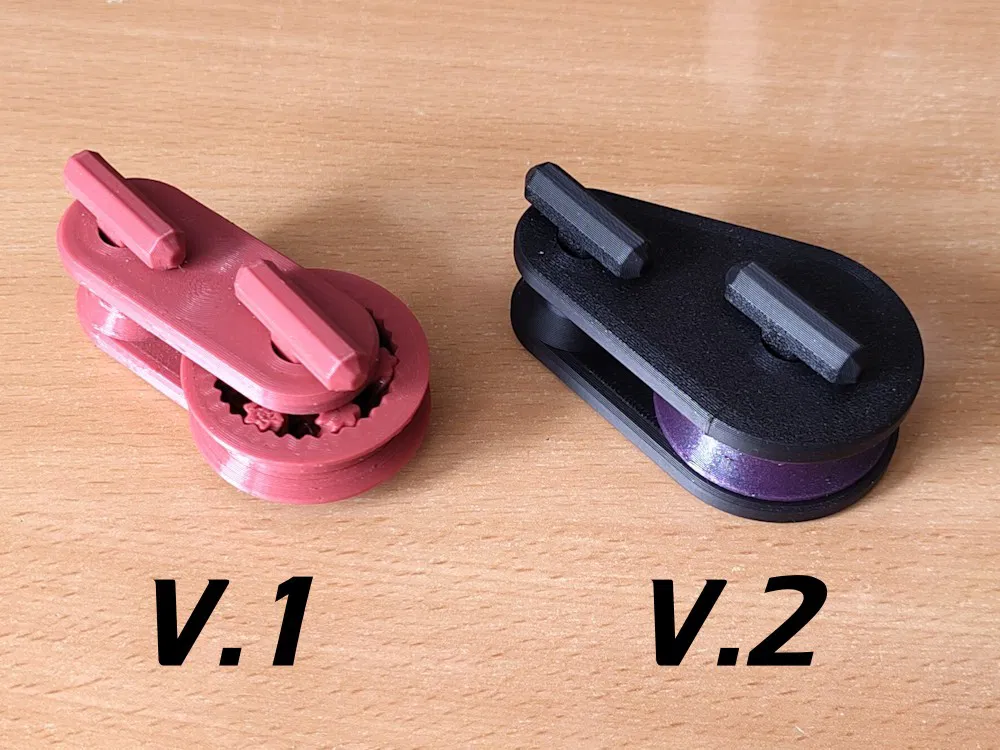

MỚI – v2: Bánh răng hành tinh tốt hơn (nhiều bánh hơn, răng sâu hơn) và hình dạng tốt hơn (để dây thừng không bị văng ra khỏi ròng rọc). Giờ đây, tôi cũng sử dụng mã bánh răng hành tinh của riêng mình.

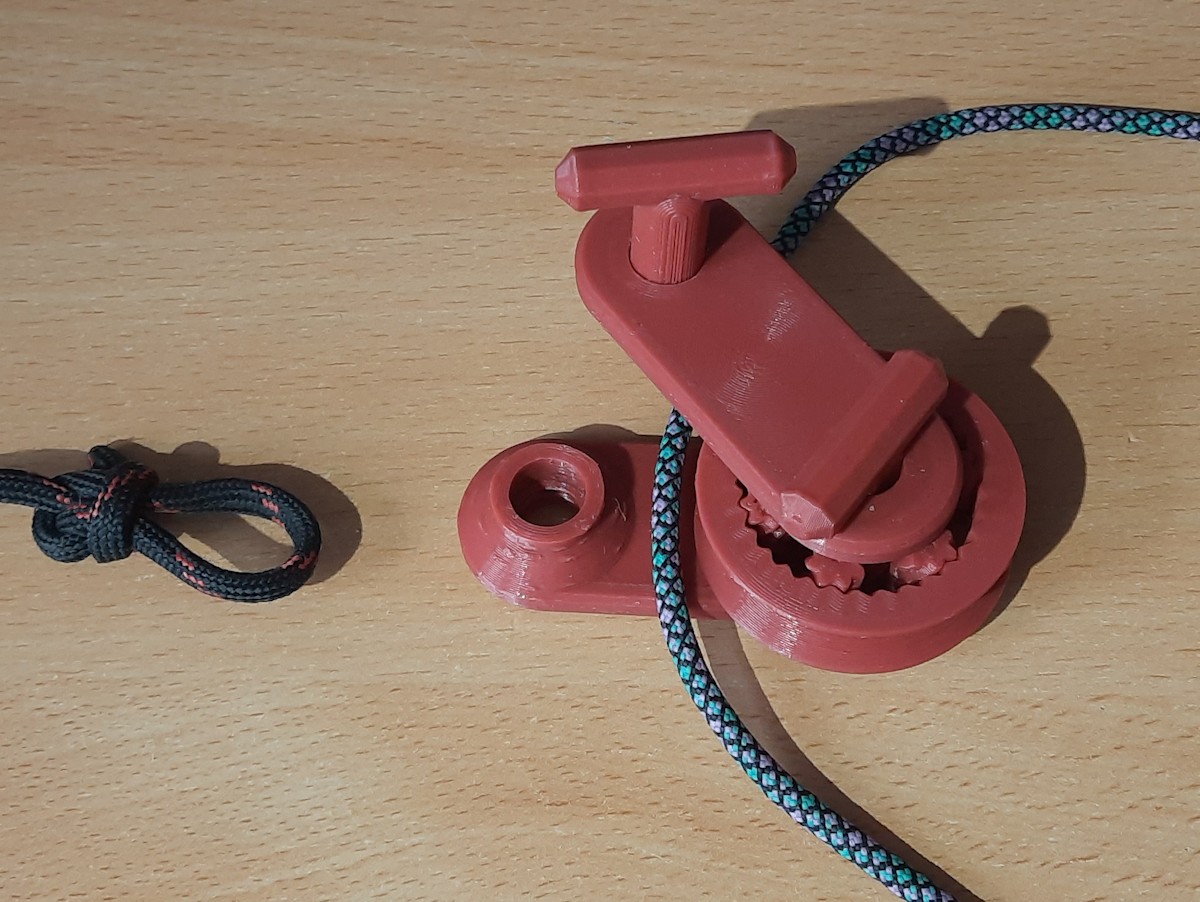

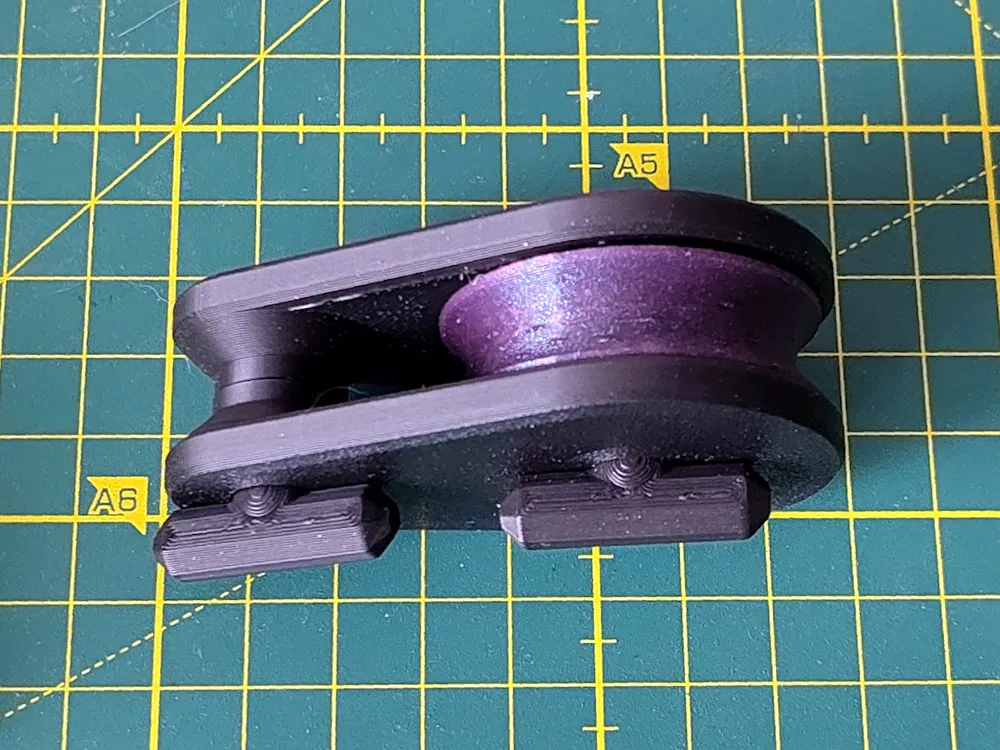

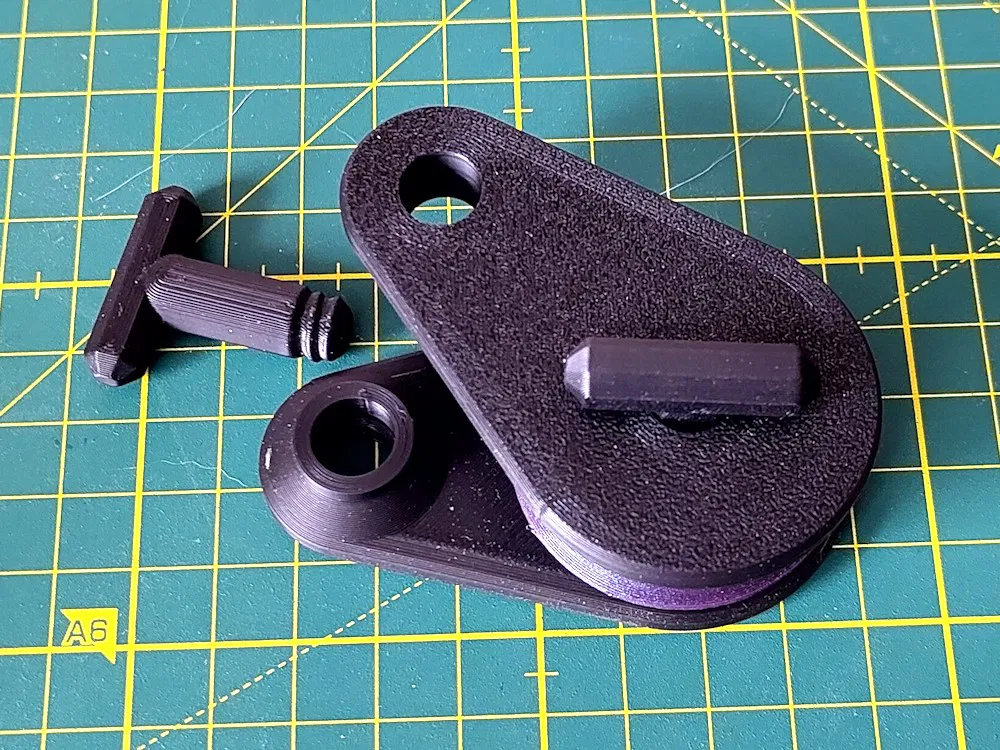

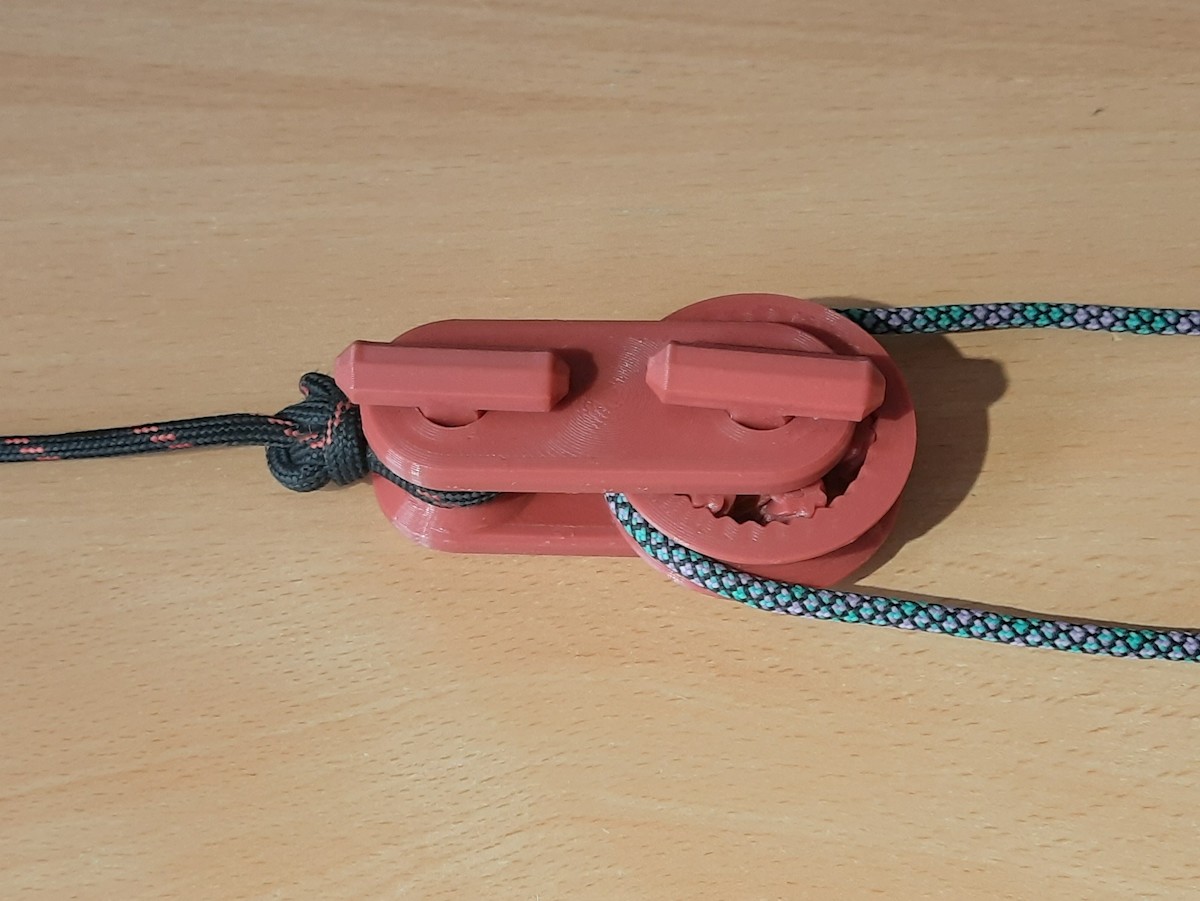

Một ròng rọc / pully dạng ống (snatch block) khá chắc chắn, sử dụng bánh răng hành tinh làm ổ đỡ để giảm ma sát. Ròng rọc dạng ống / swing cheek pulley có thể mở ra để gắn vào giữa dây, tức là không cần luồn toàn bộ sợi dây qua. Nó được dựa trên hệ thống ròng rọc của tôi (block and tackle).

CẢNH BÁO: KHÔNG DÙNG ĐỂ LEO TRÈO! Độ bền của mẫu này chưa được kiểm tra và phụ thuộc vào nhiều yếu tố. Không sử dụng trong bất kỳ trường hợp nào mà sự cố có thể gây nguy hiểm đến tính mạng, sức khỏe hoặc tài sản có giá trị.

In: Sử dụng nhiều lớp tường/chu vi hơn, ví dụ: 5. Tôi thực sự đã in của mình với 100% độền.

Tôi đã sử dụng vòi phun 0.4mm và chiều cao lớp 0.2mm, nhưng điều đó có lẽ không quan trọng. Tôi cũng đã sử dụng PLA, nhưng sợi filament chắc chắn hơn thì sẽ, ừm, chắc chắn hơn.

Độ hở khá sít; đối với máy in của tôi (Prusa Mini) và sợi filament (PLA tái chế), các bu lông cần một chút 'ép buộc' để lắp vào lần đầu, nhưng nó sẽ tốt hơn (và khá hoàn hảo đối với tôi) sau một thời gian sử dụng. Điều tương tự cũng áp dụng cho ổ đỡ bánh răng hành tinh: nó có thể khó xoay tự do (tôi đã gắn nó vào pully dạng ống để có lực bám vào bánh răng mặt trời), nhưng sau một thời gian sử dụng, nó chạy khá tốt mà không bị lung lay nhiều.

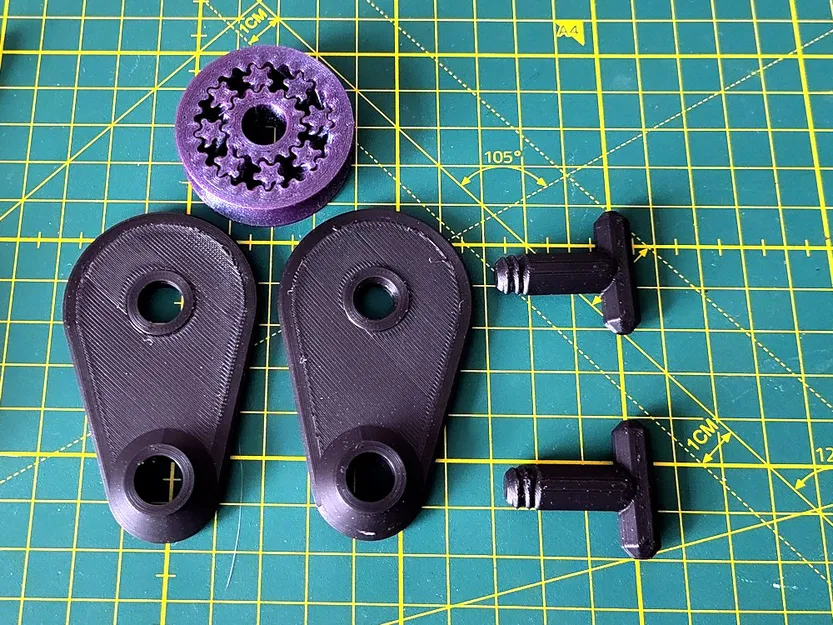

Vì máy in và sợi filament khác nhau, tôi cũng đã thêm các bộ phận (bu lông và ổ đỡ) có độ hở lớn hơn.
