SNZB-03 TV Proximity Sensor

Giới thiệu

• Muốn ngăn người ta chạm vào TV

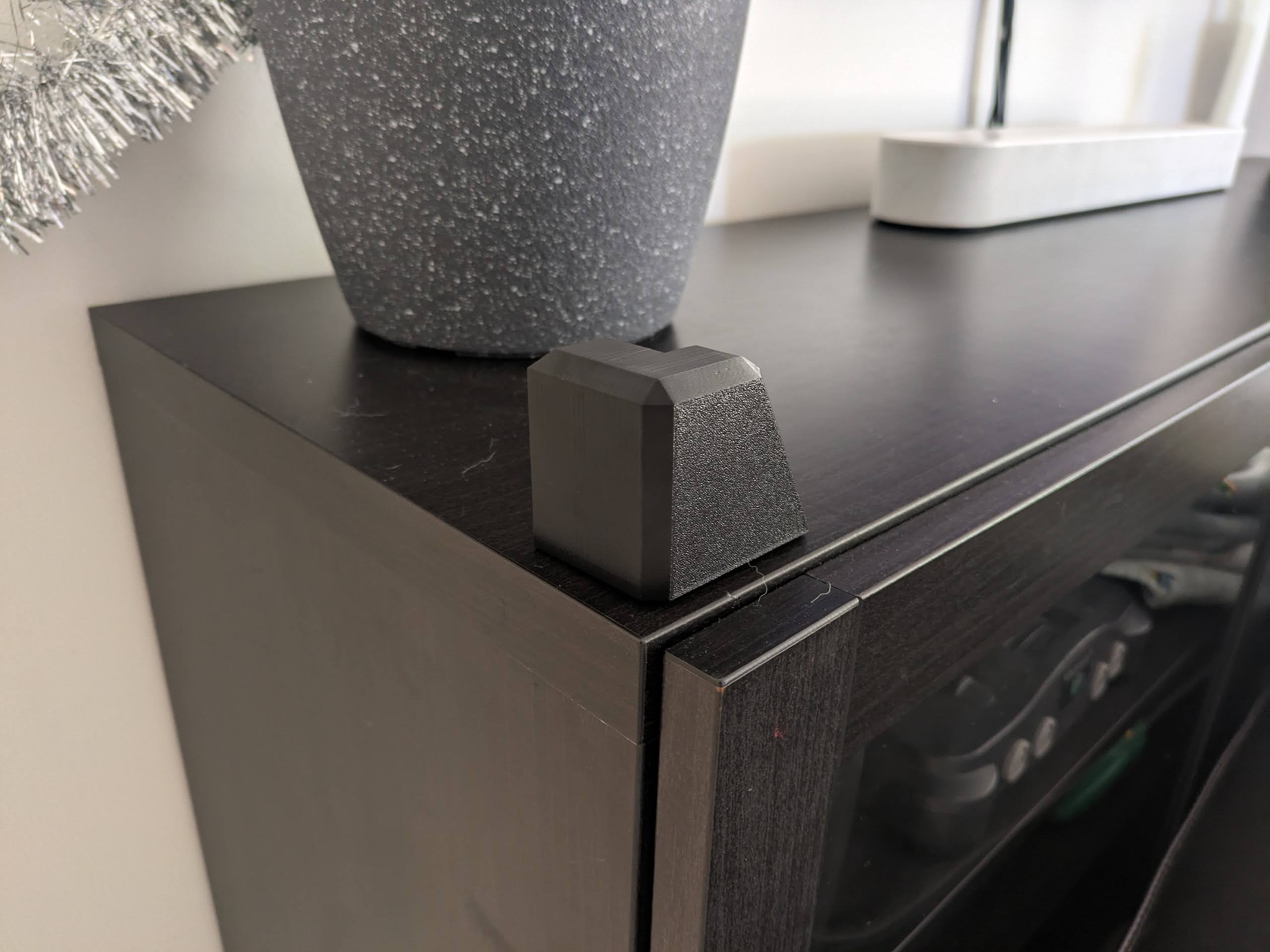

• TV được gắn tường ở phía bên kia của tủ phương tiện
• Một cảm biến chuyển động được che chắn đúng cách ở một bên có thể là một biện pháp ngăn chặn tốt

Vật tư

• Cảm biến chuyển động PIR Sonoff SNZB-03
  • v.v. phần mềm để cảm biến chuyển động kết nối
• Chất kết dính - Tôi đã sử dụng băng dính 3M Command

Thiết kế

• Mô hình hóa trong Fusion 360 (tệp đi kèm để chỉnh sửa)
• Không có tham số đặc biệt vì tôi không mong đợi cần làm cái khác sớm

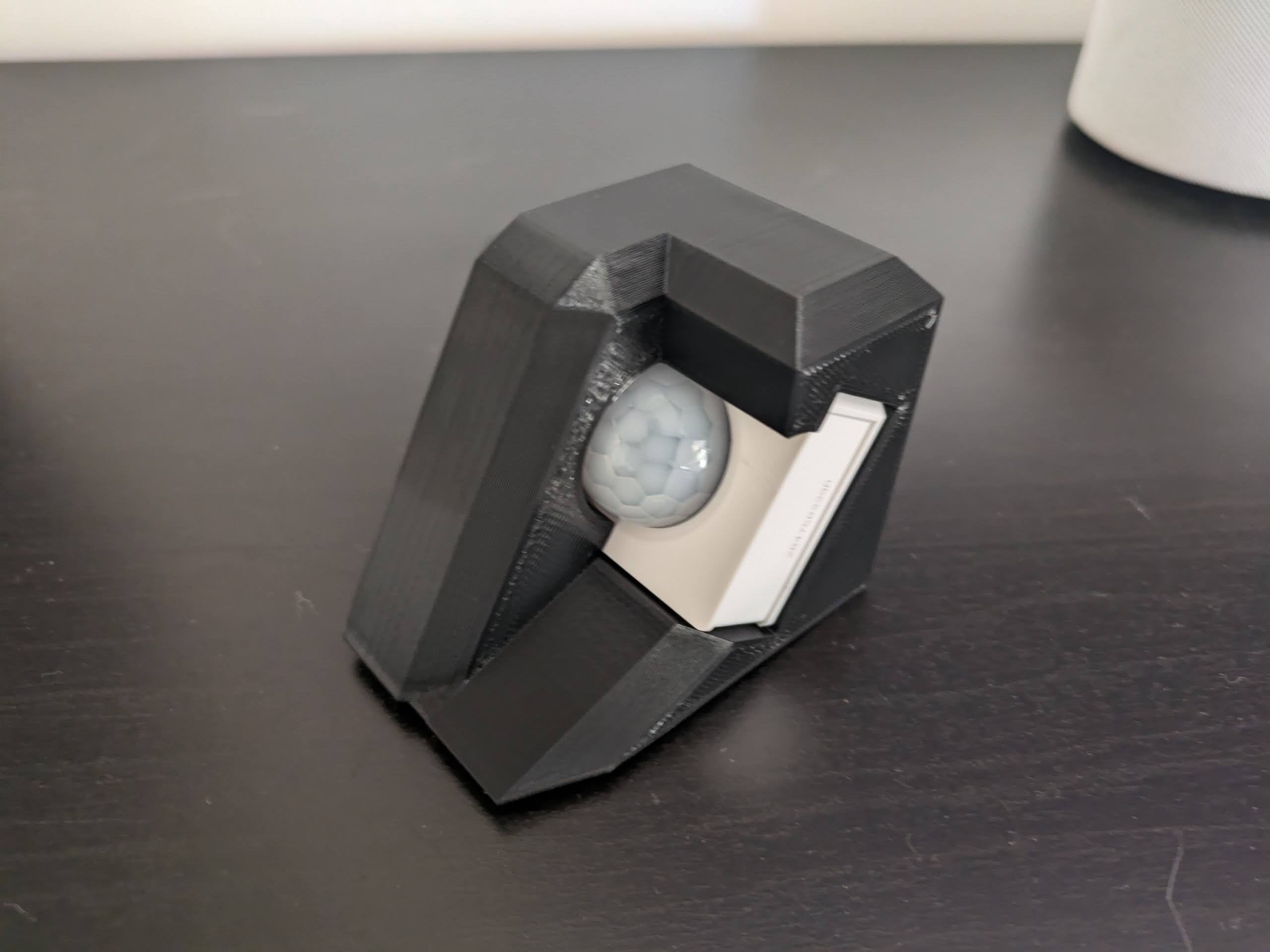

• Vừa khít để trượt cảm biến chuyển động PIR Sonoss SNZB-03 vào
  • Có thể tháo ra bằng dao bẩy vào vòm cảm biến nhưng nếu không thì vẫn giữ nguyên vị trí
• Không cần vật liệu hỗ trợ

In ấn

• In STL như đã tải xuống, nó không cần bất kỳ vật liệu hỗ trợ nào
• Cài đặt của tôi là
  • 0.2mm
  • 20% mật độ lấp đầy cubic
  • 3 lớp tường dọc, 5 lớp đáy/trên
  • 30 giây thời gian lớp tối thiểu

Tự động hóa

• Đã thử nghiệm trên Home Assistant 2023.12.3

alias: Cảm biến chuyển động TV `description: "" trigger:

• platform: state entity_id:
  • binary_sensor.[your_motion_sensor] to: "on" condition:
• condition: state entity_id: media_player.[your_tv] state: playing action:
• service: media_player.play_media data: media_content_id: media-source://media_source/local/error.mp3 announce: true media_content_type: music extra: volume: 50 target: entity_id:
  • media_player.[your_media_player]
• service: media_player.turn_off target: entity_id: media_player.[your_tv] data: {} mode: single
