Cam Độ Dài Mũi Khâu Kenmore Model 16 và 54

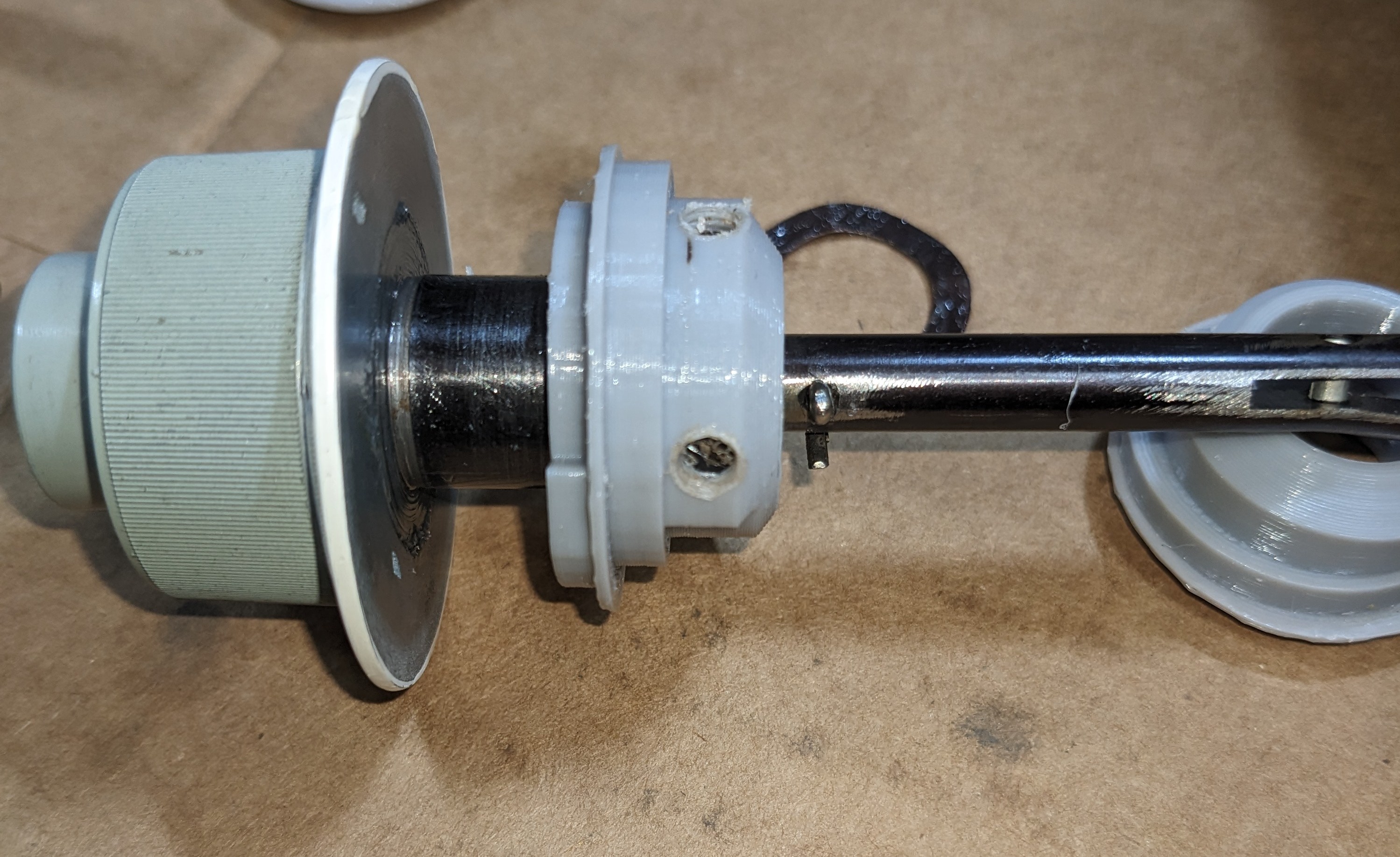

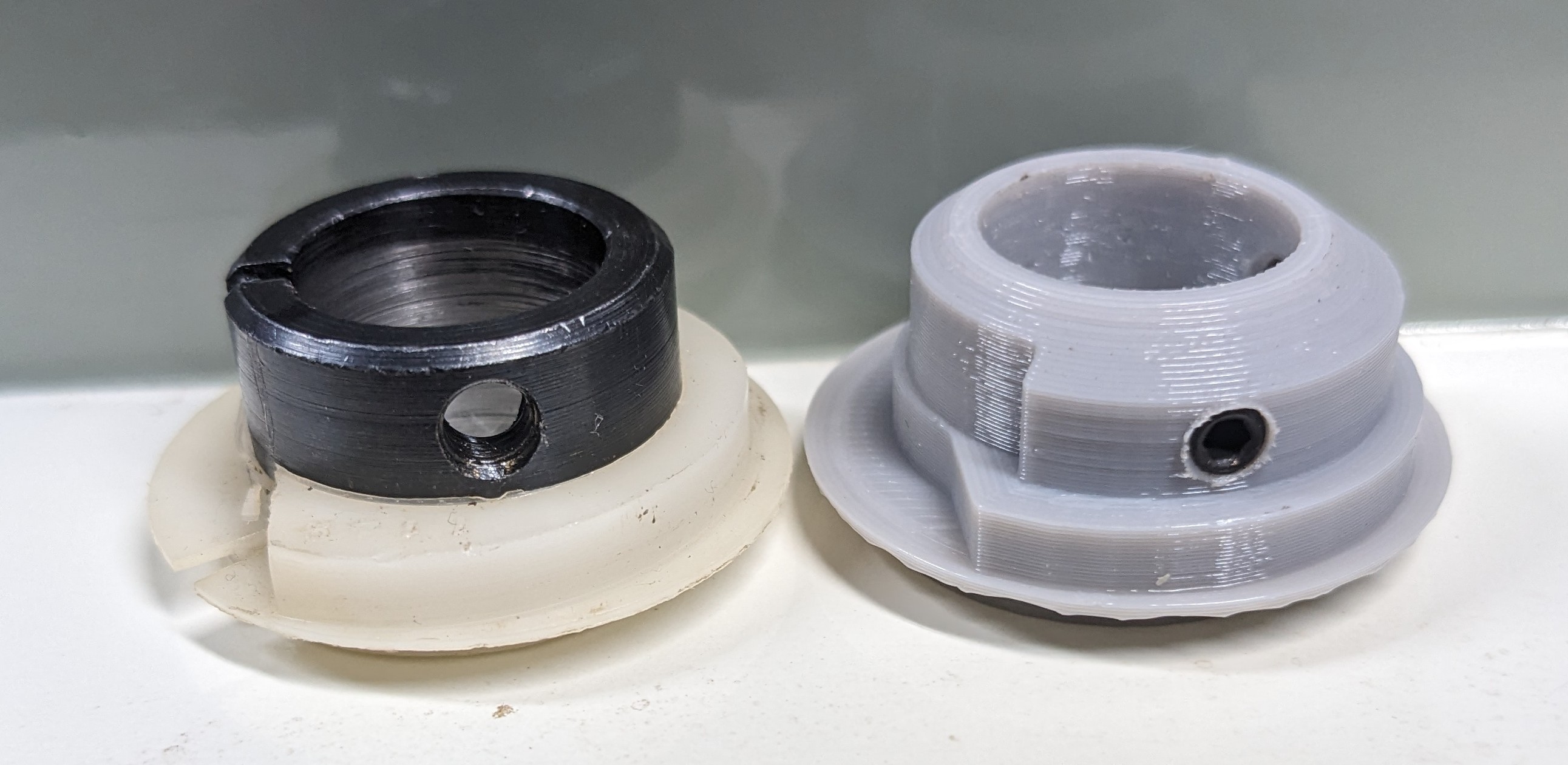

Cái này thay thế cả trục thép và cam nylon, tích hợp chúng thành một bộ phận.

In ra sao cho cái trục ở giữa có thể lắp khít dễ dàng vào trục khớp nối. Nếu không thì sẽ khó mà lắp vào bên trong máy may.

Bạn sẽ cần phải khoan và taro hai lỗ cho ốc định vị. Tôi đã dùng taro 8-40 cho ốc định vị ban đầu. Hoặc, 8-32 là kích cỡ phổ biến hơn nhiều ở các cửa hàng kim khí. Tôi đã dùng ốc định vị 8-32 x 3/16" dài.

Tôi đã dùng PTEG với độ điền đầy 100%.

Hướng dẫn thay thế:

Tháo nắp trên và bánh đà, sau đó đi vào từ đầu.

Tháo liên kết đảo chiều bằng cách tháo các ốc ở phía bên phải trục chính.

Tháo ốc giữ các liên kết ở phía bên trái trục.

Ngắt lò xo giữ hai bộ phận theo dõi tiếp xúc với cam.

Di chuyển hai bộ phận theo dõi ra hai bên và tránh xa cam.

Nới lỏng ốc định vị trên ống lót cam. Sau đó, mặt số và thanh đảo chiều sẽ rút ra. Hoặc gõ nhẹ vào chốt để đẩy nó ra nếu bạn gặp phải các gờ làm ống lót cam không trượt ra được.

Khi lắp ráp lại, hãy đảm bảo bộ phận theo dõi phía dưới không bị kẹt giữa cam và thành máy.

Cũng hãy đảm bảo đánh dấu đúng vị trí cam mới. Theo trí nhớ của tôi (IIRC), cam sẽ ở phần thấp nhất của đường dốc với mặt số được đặt ở mũi khâu dài nhất.
