Giá đỡ tay gắn tường có khả năng điều chỉnh mạnh mẽ

Giá đỡ tay articulating mạnh mẽ hơn

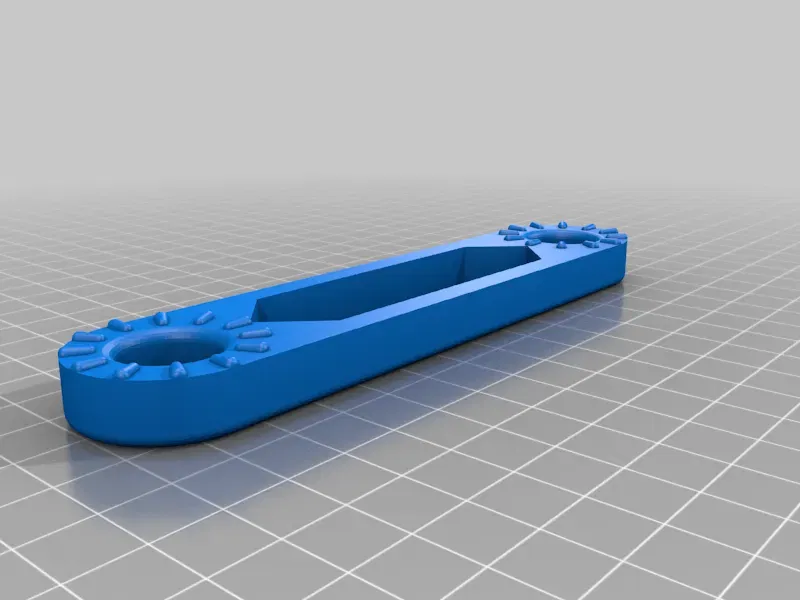

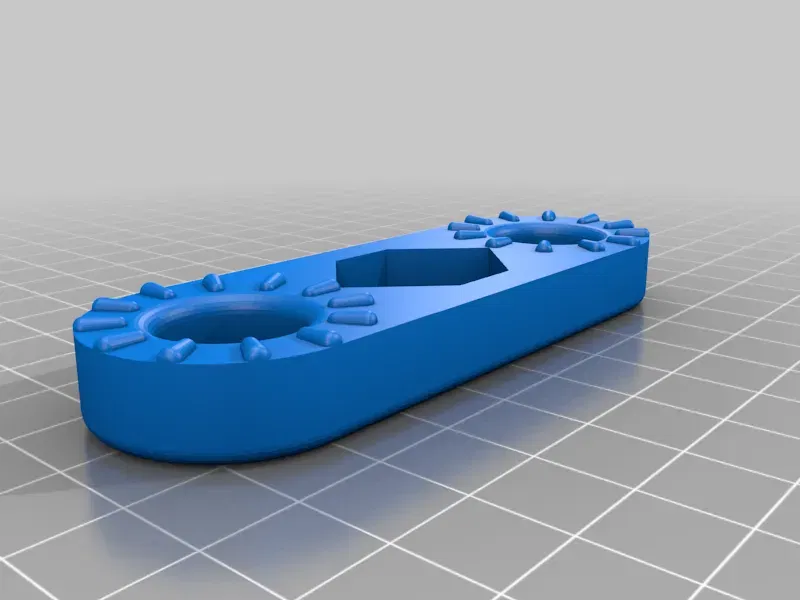

Thiết kế ban đầu rất tuyệt! Nó có một điểm yếu: Các ren trên các đoạn tay thường bị gãy dọc theo các đường lớp.

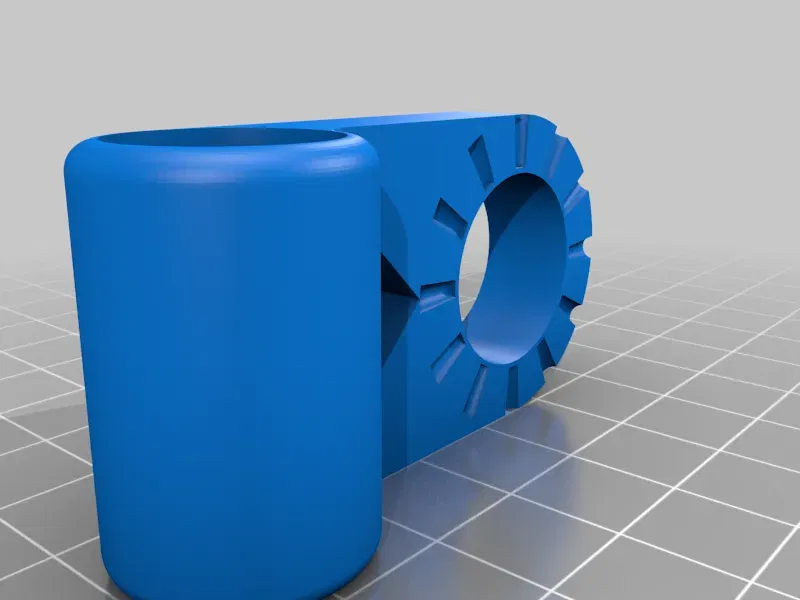

Bản remix này nhằm khắc phục điều đó bằng cách tách các phần có ren thành một mảnh in riêng, điều này cho phép nó được in theo chiều ngang để tối đa hóa độ bền.

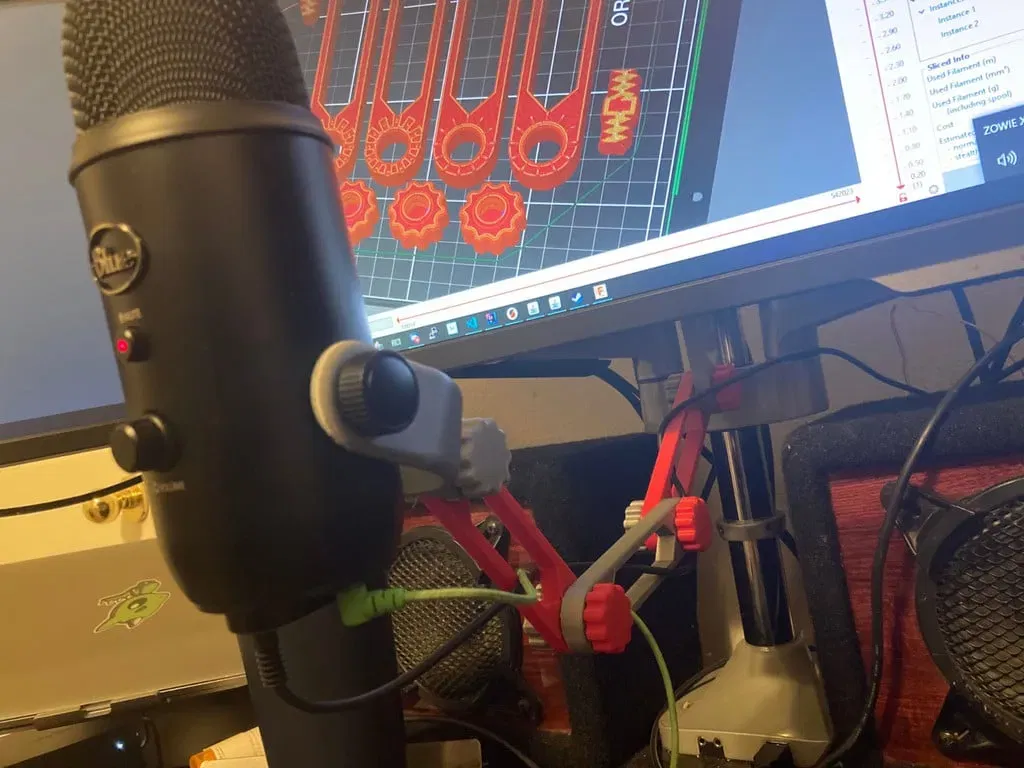

Như hình thu nhỏ cho thấy, các phần được thiết kế lại có thể hỗ trợ trọng lượng của mic Blue của tôi một cách dễ dàng.

Các phần này tương thích 90% với thiết kế ban đầu, và các tay hoạt động cơ bản giống như trong thiết kế ban đầu.

In 1 đoạn tay từ đầu

Bạn sẽ cần in các mẫu sau:

In 1 đoạn tay trong khi sử dụng các phần có sẵn

Nếu, giống như tôi, bạn đã in ra một vài đoạn tay, bạn có thể tái sử dụng một số phần mà bạn đã in!

Bạn sẽ cần in các mẫu sau:

Như thường lệ, tôi đã tải lên mô hình Fusion 360, vì vậy hãy thoải mái cải thiện điều này (lần này hơi lộn xộn vì tôi chỉ tái sử dụng tệp gốc).

Mẹo in ấn

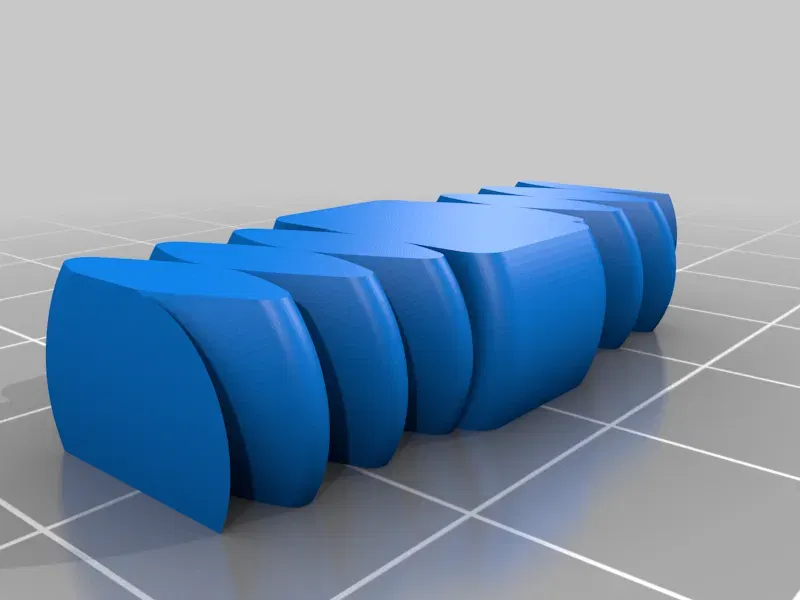

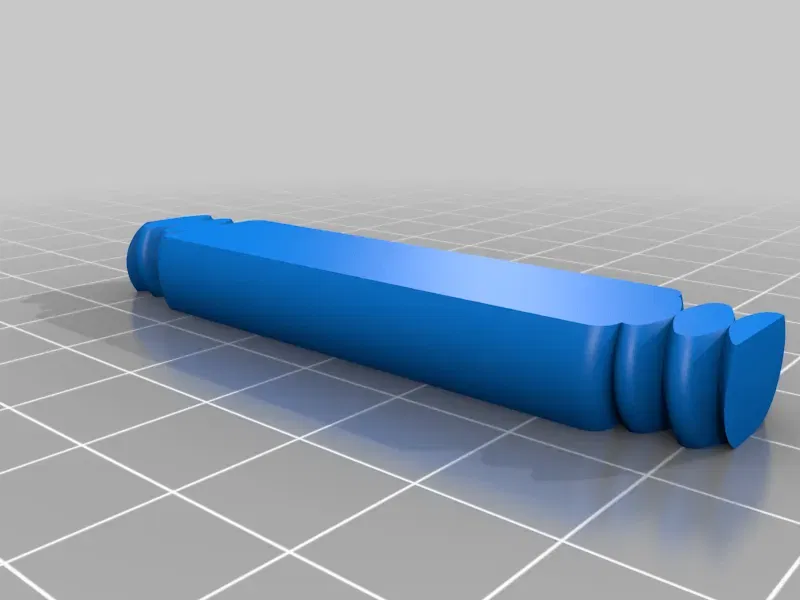

Các bu-lông được thiết kế để in theo chiều ngang, và nên được in với các viền bổ sung. (Trong trường hợp của tôi, 4 là đủ).

Không cần thêm infill, tôi đã in ở mức 20%.
