Giá đỡ cuộn sợi cho cuộn lớn 10kg

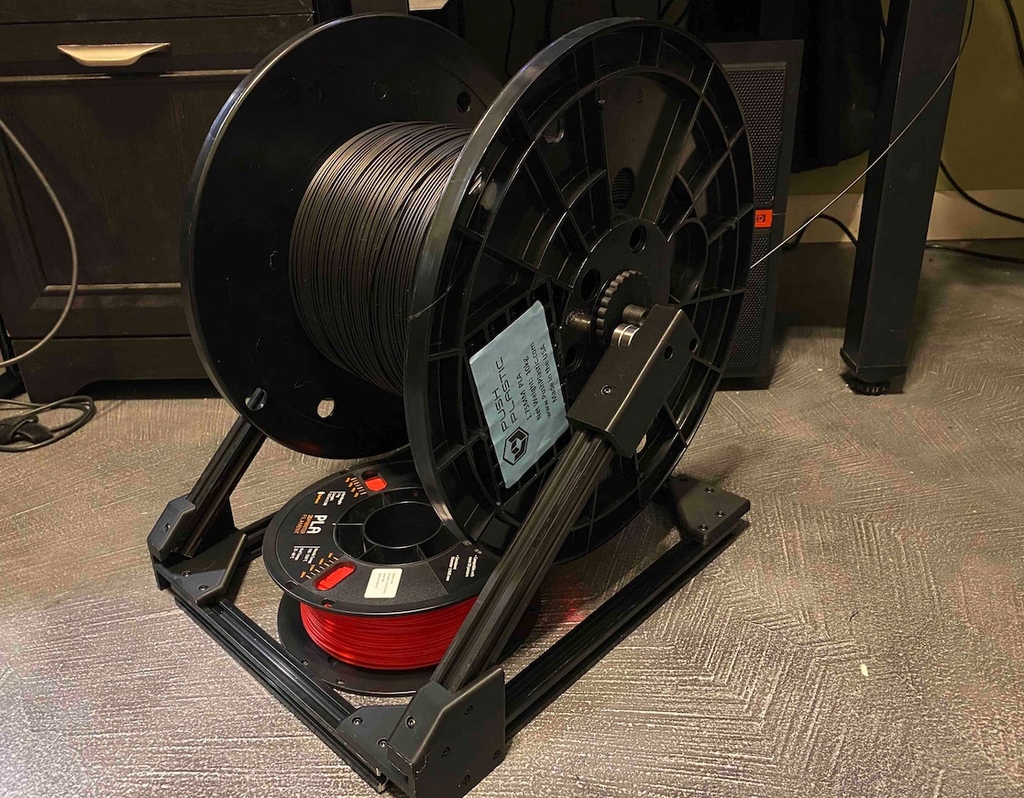

Đây là một giá đỡ cuộn sợi mà tôi đã thiết kế cho các cuộn sợi nhựa (filament) 10kg từ Push Plastics. Giá đỡ này cho phép bạn nạp nhựa in 3D TRỰC TIẾP từ cuộn 10kg! Tôi đã mua cuộn sợi ở đây: https://www.pushplastic.com/collections/3-kg-bulk-reel/products/pla-10kg-22-pounds

Xem hướng dẫn lắp ráp tại: youtu.be/9XBuF4Nzlkc

Danh mục vật liệu:

Các bộ phận in 3D:

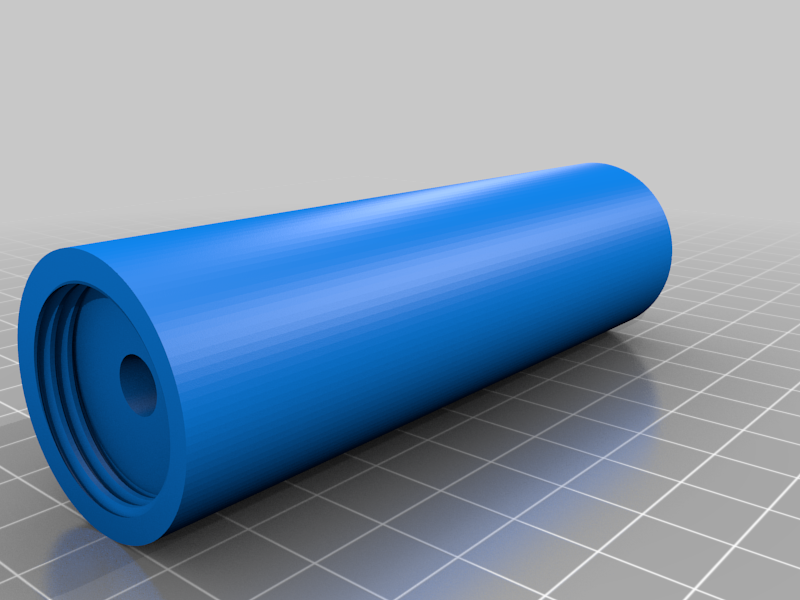

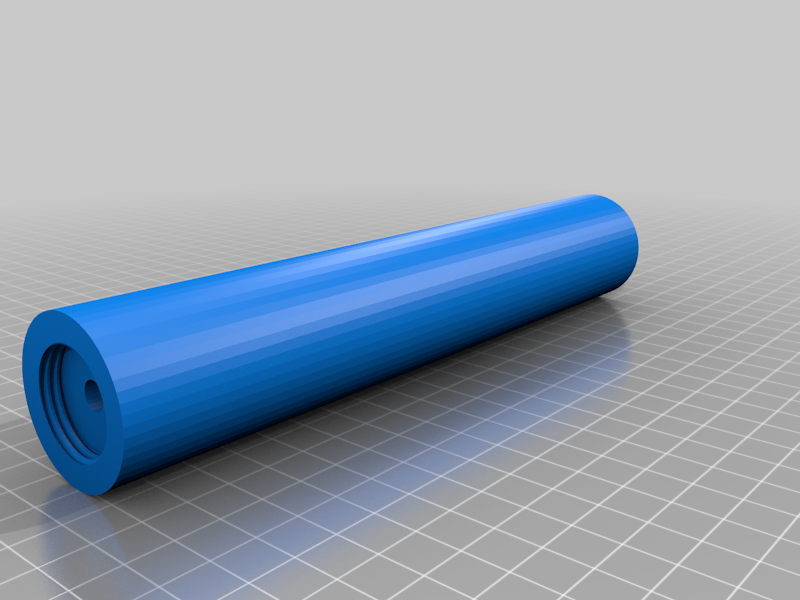

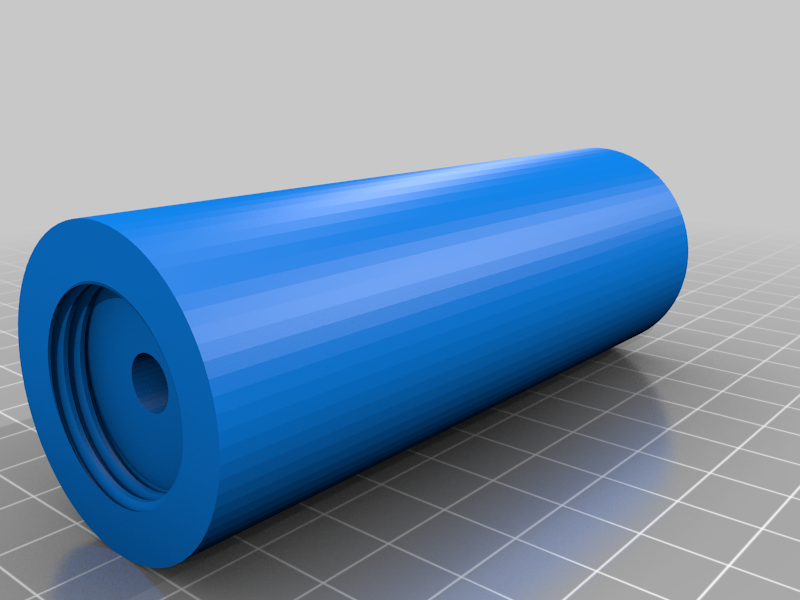

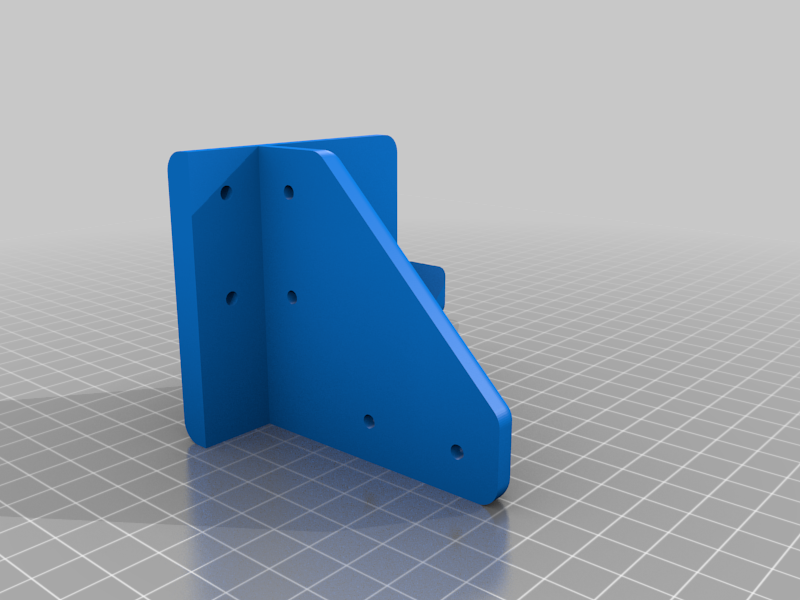

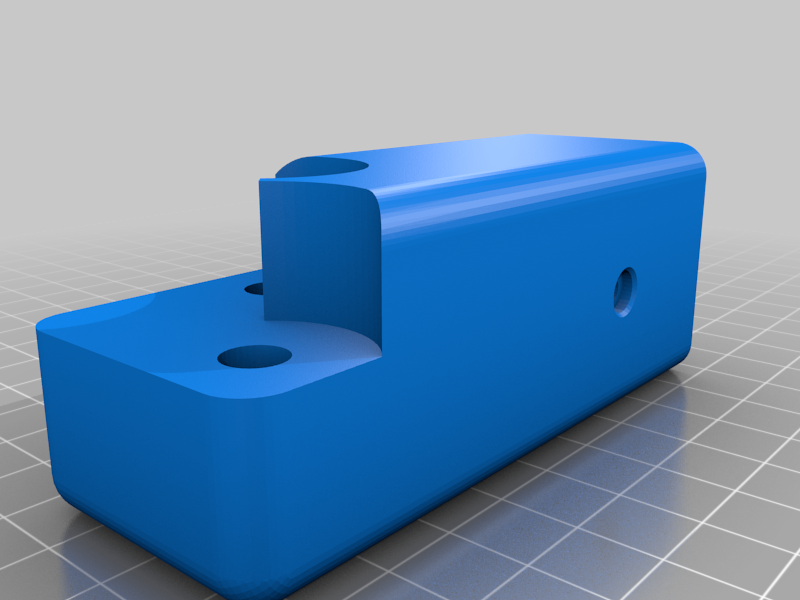

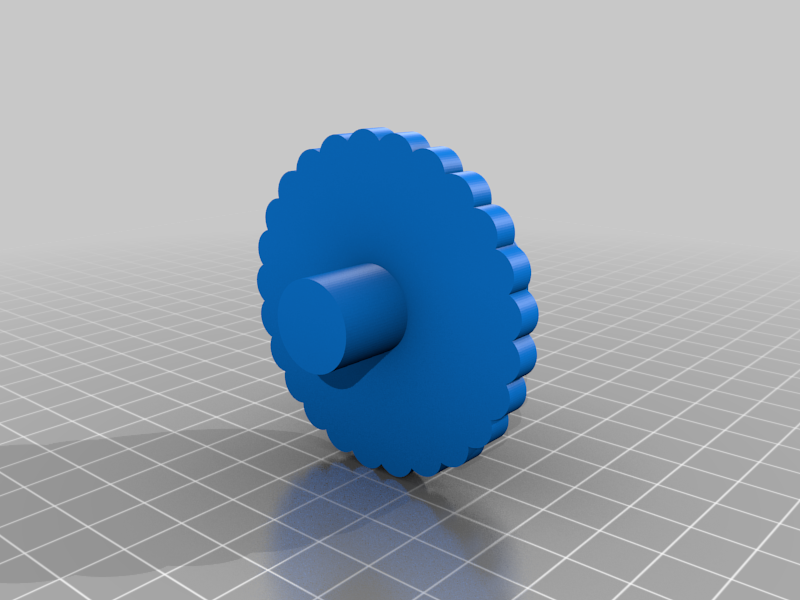

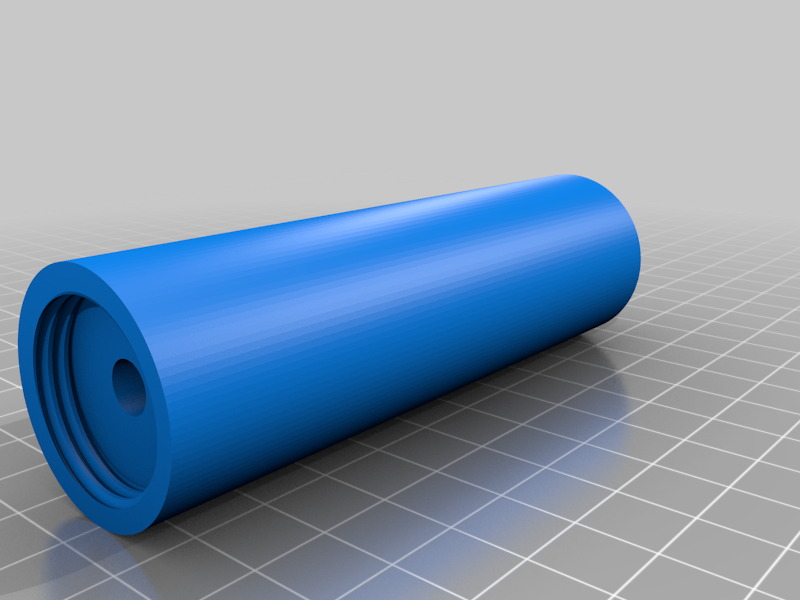

1x 1-roller 1x 2-roller_m 2x 3-corner 1x 4-corner_riser 1x 5-corner_riser_m 1x 6-spool_core (HOẶC 1x 6.1 và 1x 6.2 nếu máy in của bạn không đủ cao hoặc bạn gặp sự cố dính bàn in với bộ phận 6) 2x 7-spool_ends

Phần cứng:

8x vòng bi 608 1x thanh 6.35mm(1/4") (dài 265mm trở lên, bằng nhôm hoặc thép) 4x bu lông đầu nút m8x30mm 1x thanh nhôm 2020 t-slot (hoặc v-slot) dài 2 mét (cắt thành: 2x 300mm, 2x 370mm, 2x 250mm) 26x vít đầu nút m3x10mm 26x đai ốc t-nut dạng búa m3

Tất cả vật liệu của tôi đều được lấy từ Amazon ngoại trừ thanh nhôm, tôi đã mua từ zyltech (họ có dịch vụ cắt và có thể cắt các bộ phận của bạn theo đúng kích thước nếu bạn muốn).

Tôi đã chọn cấp phép theo creative commons, cho phép sử dụng thương mại. Nếu bạn sử dụng cho mục đích thương mại và nó mang lại lợi ích cho bạn hoặc công ty của bạn, tôi muốn yêu cầu, nếu có thể, bạn có thể vui lòng đóng góp cho những gì chúng tôi làm tại SNR Tech bytes để chúng tôi có thể tiếp tục tạo ra những thứ cho mọi người! Truy cập snrtechbytes.com/donate

Cài đặt in

Hỗ trợ:

Có

Độ phân giải:

0.2

Infill:

20%

Danh mục: Phụ kiện máy in 3D
