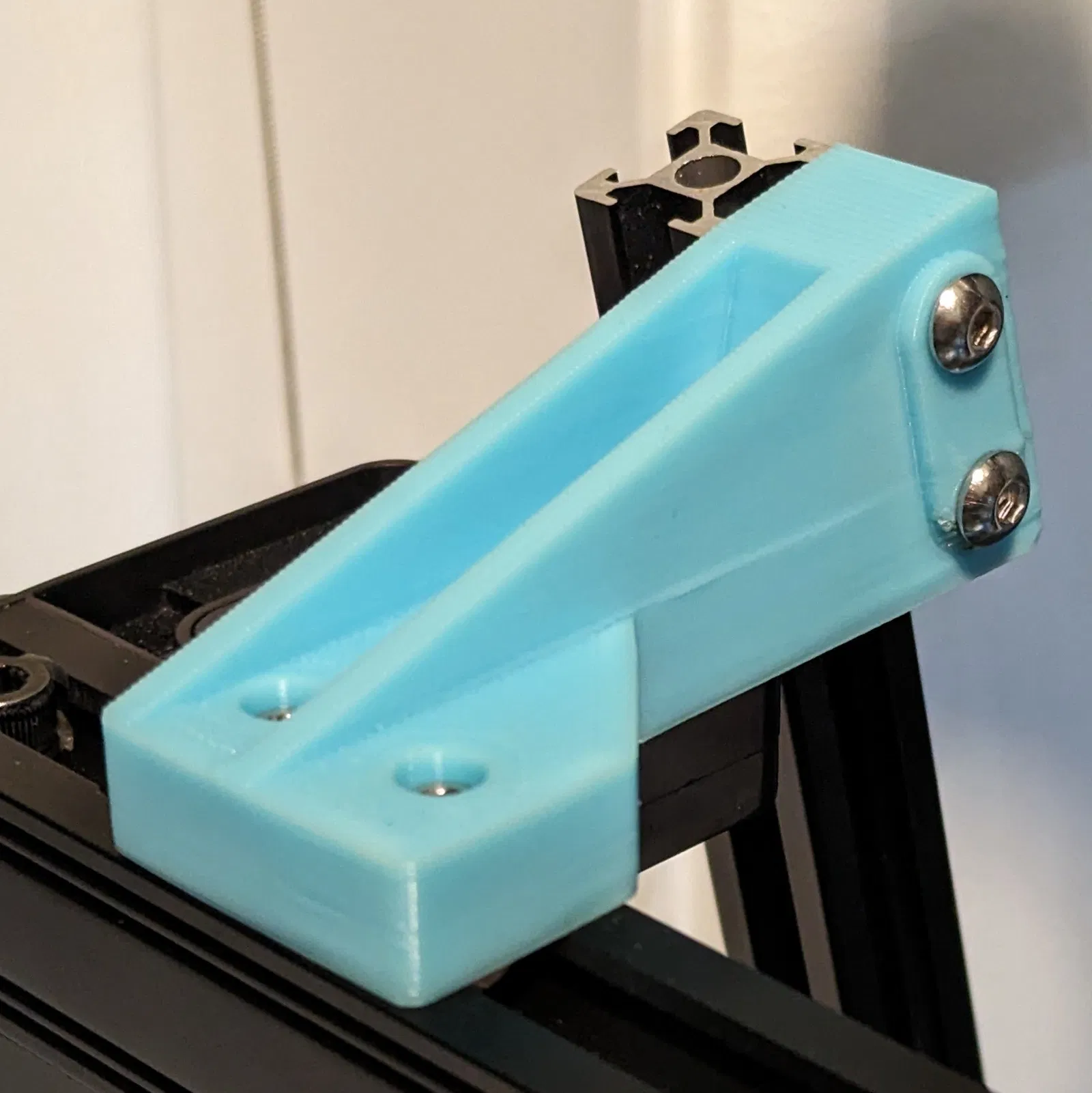

Chân đế trục Z Sovol SV01 Pro (Bản chỉnh sửa)

Tôi đã đặt mua một loại "nhôm định hình 1515" khác, loại của tôi có rãnh rộng hơn, kiểu V-slot thay vì loại tương thích với đai ốc M3. Đai ốc T tương thích cho rãnh này hiếm hơn nhiều so với loại cho nhôm định hình 2020 và tôi không có sẵn.

Ối...

Tôi đã tìm ra giải pháp với những gì có sẵn: ốc M4 và một cái giũa kim loại.

Nhìn lại: nhôm định hình 2020 dài 550 mm thông thường sẽ hoạt động tốt, dễ kiếm hơn và dễ lắp đặt hơn.

Danh sách vật tư

Phổ biến

• 8 ốc lục giác đầu tròn M5x10 (hoặc x12)
• 4 ốc lục giác đầu tròn M4x20
• 4 ốc lục giác đầu tròn M4x8
• 4 đai ốc T thả 3mm
• 4 ốc lục giác đầu trụ M3x10mm

Lựa chọn A - mắc phải sai lầm tương tự:

• 2 thanh nhôm định hình 1515 V-slot, dài 550 mm
• 8 đai ốc lục giác (hoặc vuông) M4

Lựa chọn B - làm lại từ đầu:

• 2 thanh nhôm định hình 2020 V-slot hoặc T-slot, dài 550 mm
• 8 đai ốc T M4

Chuẩn bị và Lắp đặt

1. In các bộ phận
2. Nếu chọn Lựa chọn A: Dùng giũa mài bớt hai cạnh đối diện trên mỗi đai ốc M4 để nó có thể trượt vào thanh nhôm
3. Tháo các nắp nhựa ở mặt sau của thanh nhôm 4040 của đế máy
4. Đảm bảo máy in của bạn được cân chỉnh vuông góc
5. Lắp ốc M4 vào các pát
6. Vặn lỏng các đai ốc M4 vào các pát
7. Lắp các pát và phần cứng

Liên kết OnShape: https://cad.onshape.com/documents/a3781425e3115e765832bc42/w/5d72f676bf3831fadc6988d8/e/c8eda5ad65ae8fbbba0c0d8d
