Mô tả

Đây là một bộ sưu tập các lưỡi ngắm sau thay thế cho dòng súng hơi Crosman 13XX/22XX. Chúng thay thế trực tiếp cho bộ phận OS244.

Những cái này được thiết kế để lắp vừa khít vào Kính ngắm sau của Cần Khóa Thép của AlanMoulding.

Tùy thuộc vào độ chính xác kích thước của máy in, bạn có thể phải chà nhám một chút trước khi lắp vừa. Hãy nhớ trượt lưỡi ngắm vào kính ngắm sau từ phía trên thay vì cố gắng ấn nó vào theo mặt phẳng trước.

Nếu bạn đang sử dụng kính ngắm sau nguyên bản của Crosman (cho cần khóa bằng nhựa), bạn có thể phải in các lưỡi ngắm với tỷ lệ phóng to một chút (101%-102%) để có độ khít.

Hiện tại bao gồm:

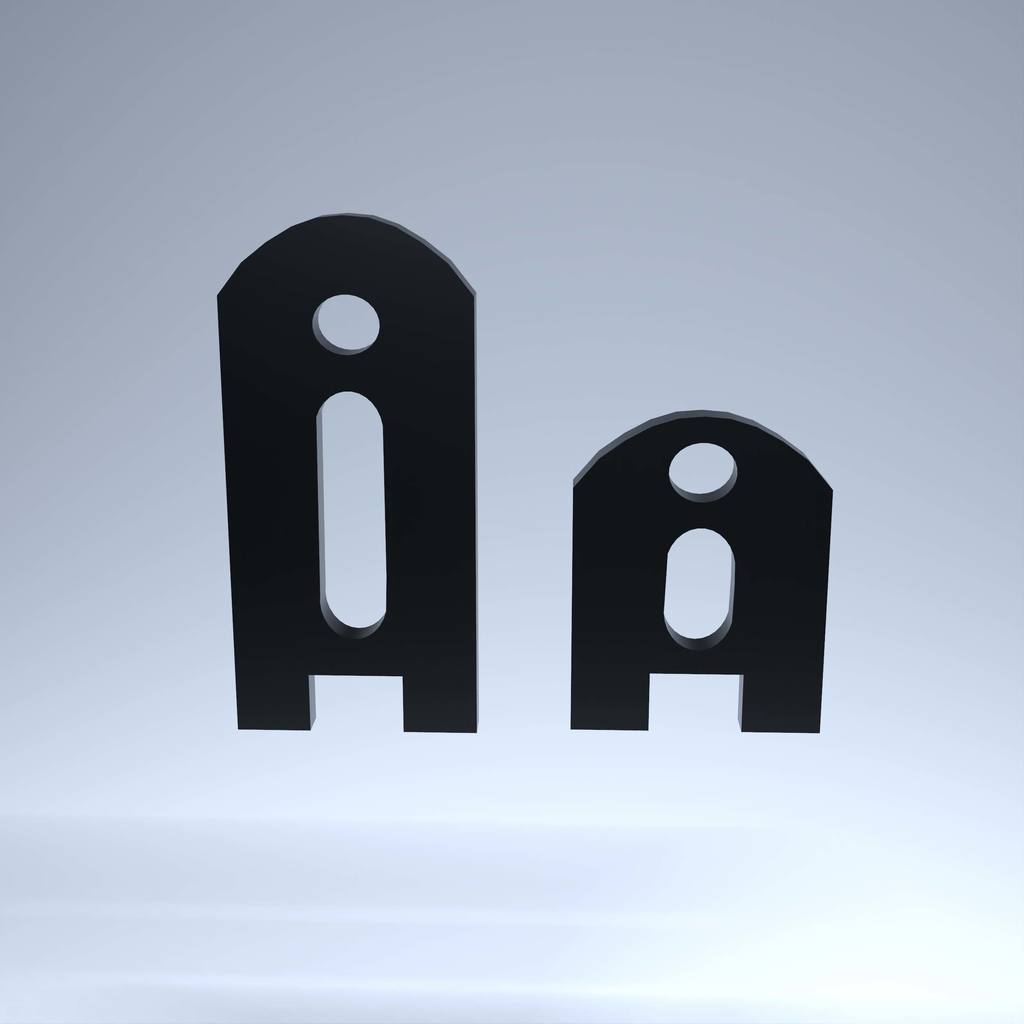

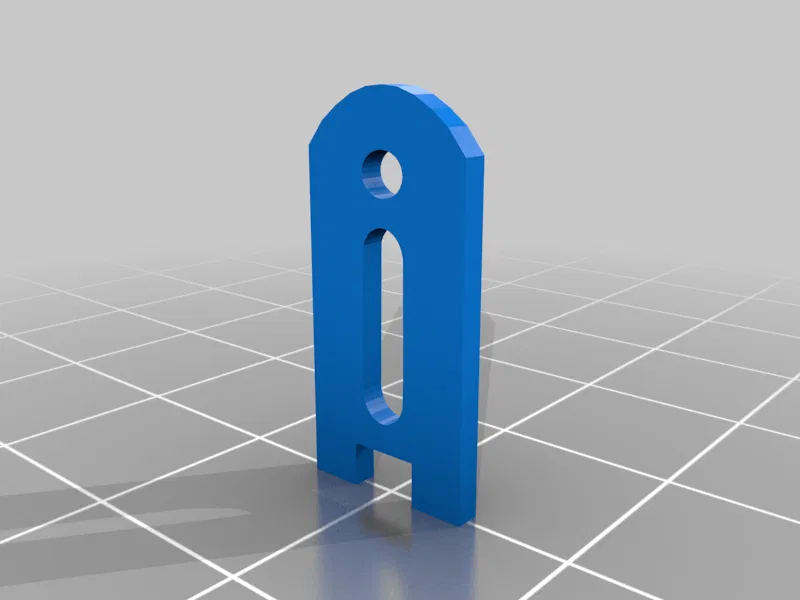

  • Giống nguyên bản:
    Có kích thước tương tự như lưỡi ngắm sau tiêu chuẩn của Crosman. Bao gồm một lỗ ngắm và các trụ Patridge thông thường. Phần lớn là bản sao trực tiếp của bộ phận gốc.

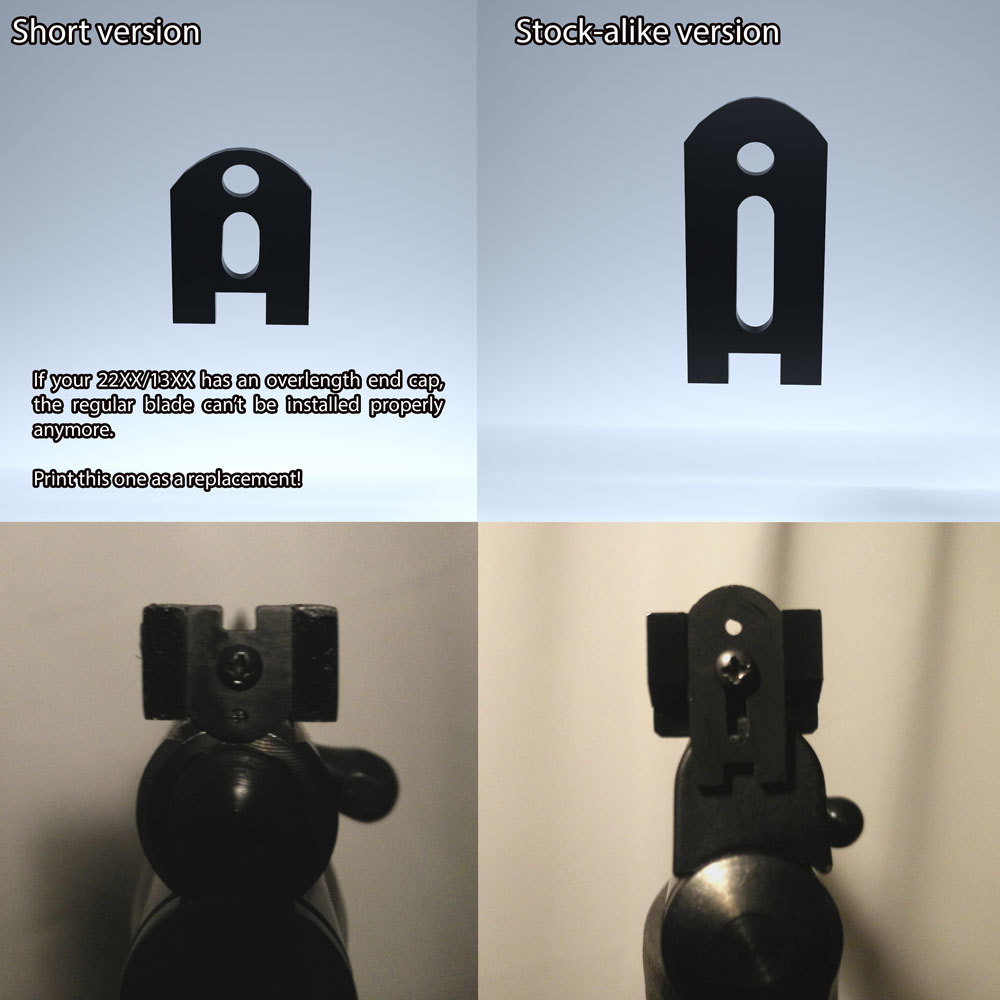

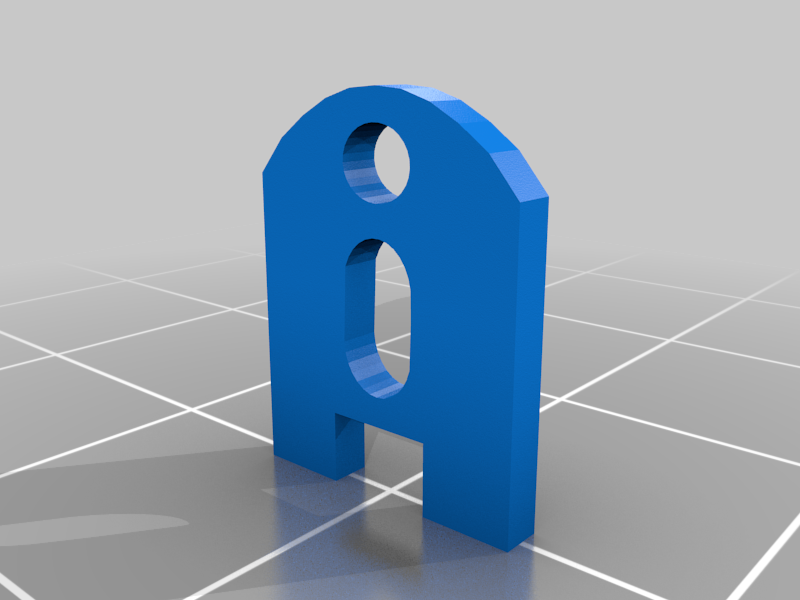

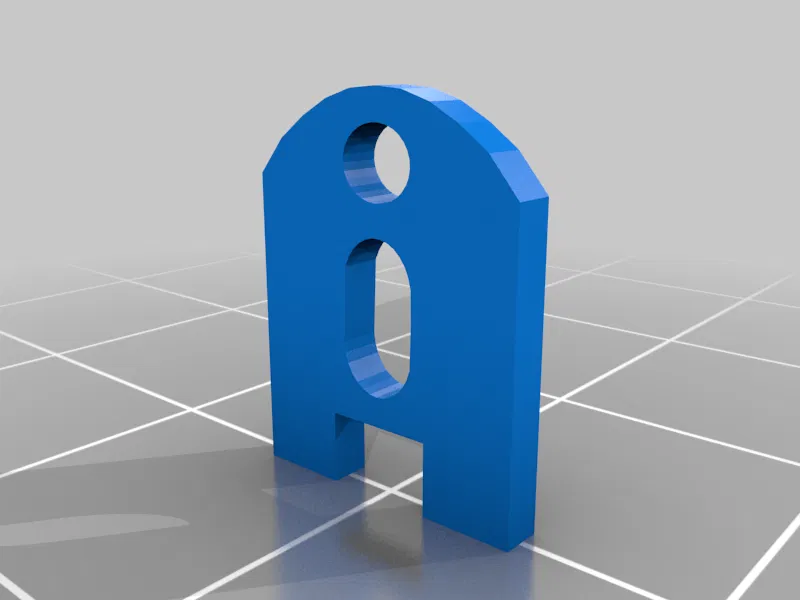

  • Rút ngắn:

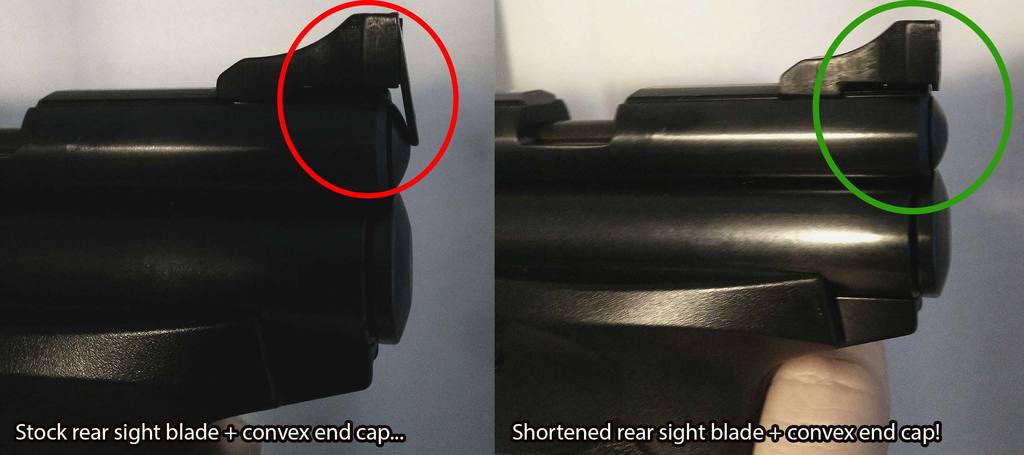

    Bao gồm cả lỗ ngắm và trụ Patridge, nhưng ngắn hơn đáng kể so với lưỡi ngắm sau nguyên bản. Được thiết kế để lắp trên súng có nắp cuối lồi, nếu không sẽ cản trở lưỡi ngắm.

  • Răng cưa:
    Biến thể của lưỡi ngắm rút ngắn. Bao gồm một rãnh chữ U và một rãnh chữ V. In với vành nếu bạn gặp tình trạng cong góc.

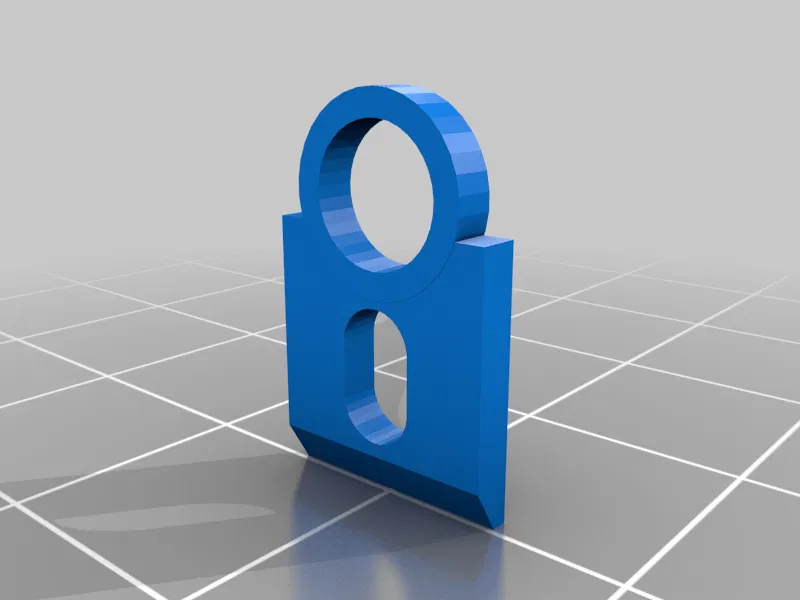

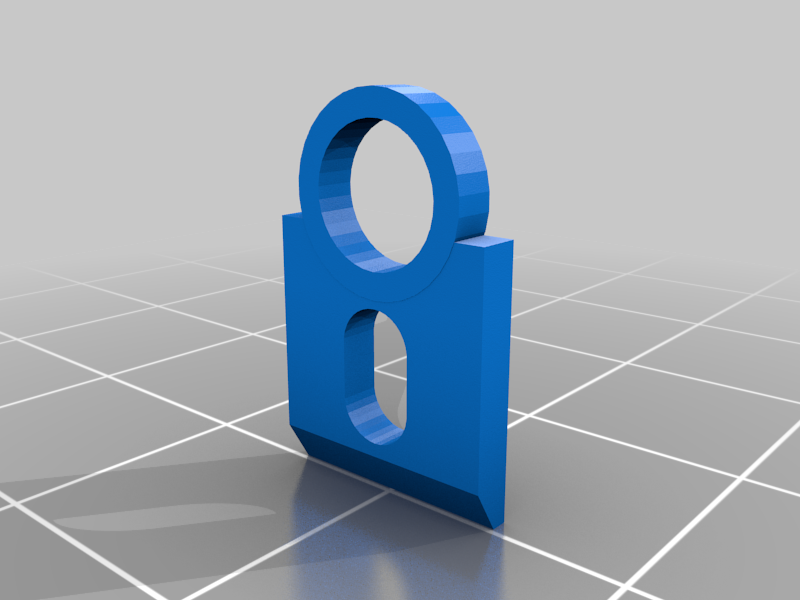

  • Vòng tròn ma quái (Ghost Ring):
    Biến thể của lưỡi ngắm rút ngắn, với vòng tròn ma quái kiểu súng săn.

Sẽ có thêm các biến thể khác nếu/khi tôi có thời gian.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Resolution:

0.12

Infill:

100

Filament: PLA Generic Đen

Ghi chú:

Việc in sẽ cực kỳ dễ dàng. Tôi sử dụng đầu phun 0.2mm để có độ chính xác kích thước tốt hơn, nhưng tôi không thấy lý do gì mà những cái này không in đẹp với đầu phun 0.4mm.

Sau khi in =============

Tôi khuyên bạn nên mở lỗ ngắm bằng một cái giũa mỏng hoặc tuốc nơ vít. Cá nhân tôi thì chà nhám các cạnh tròn để chúng trông đẹp hơn.
