Công cụ đo lường và thiết lập xe đạp Ryden Bikes

Ryden Bikes Smart Measurement and setup tool

CẬP NHẬT

Liên kết được cập nhật tháng 1 năm 2025 + Ứng dụng iOS mới có sẵn Tháng 10 năm 2023 với phiên bản V6 mới.

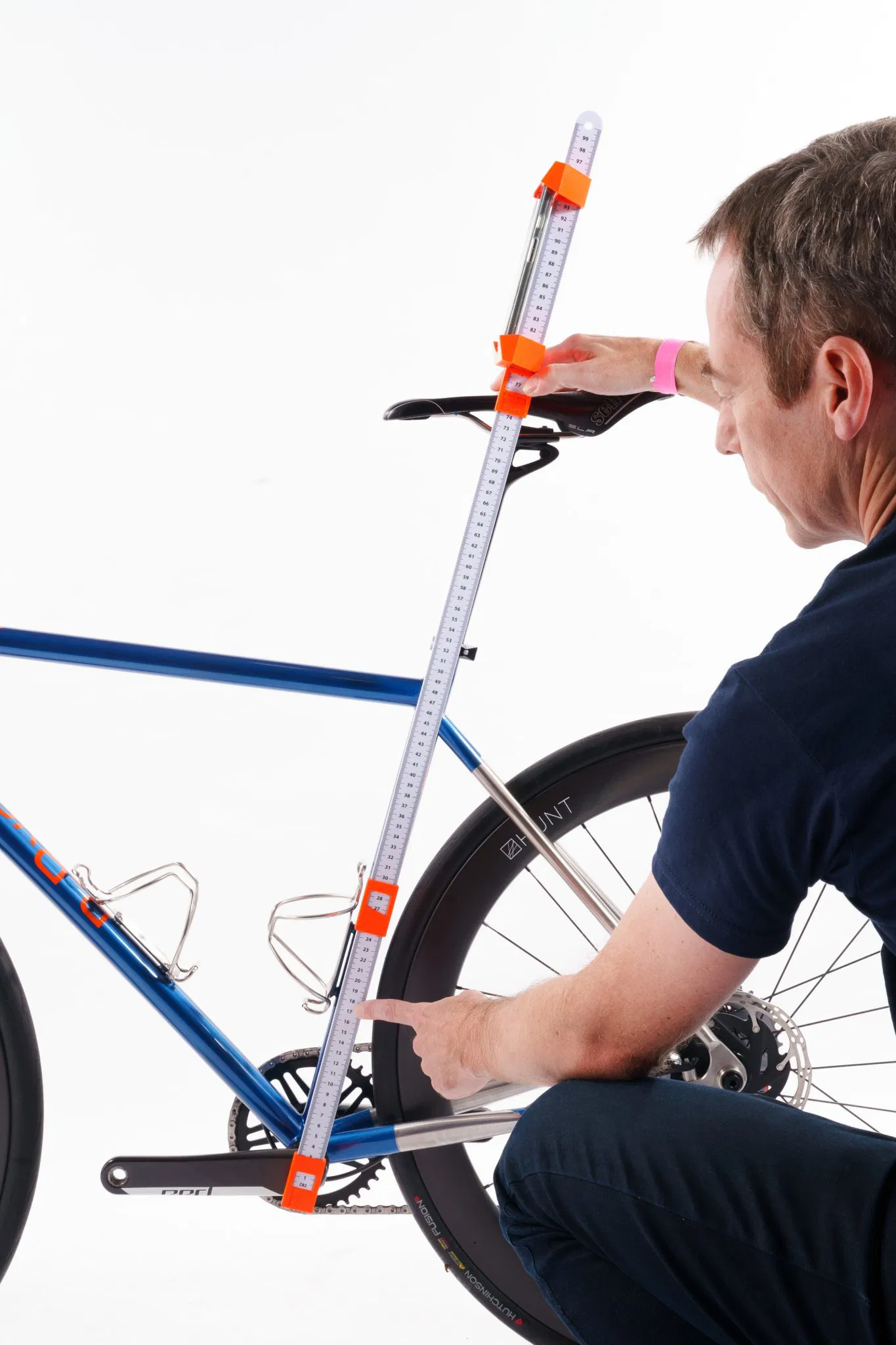

Công cụ này hữu ích cho những người đạp xe nghiêm túc đã có một lần điều chỉnh xe đạp chuyên nghiệp, hoặc có nhiều chiếc xe đạp mà họ muốn đảm bảo được thiết lập giống nhau.

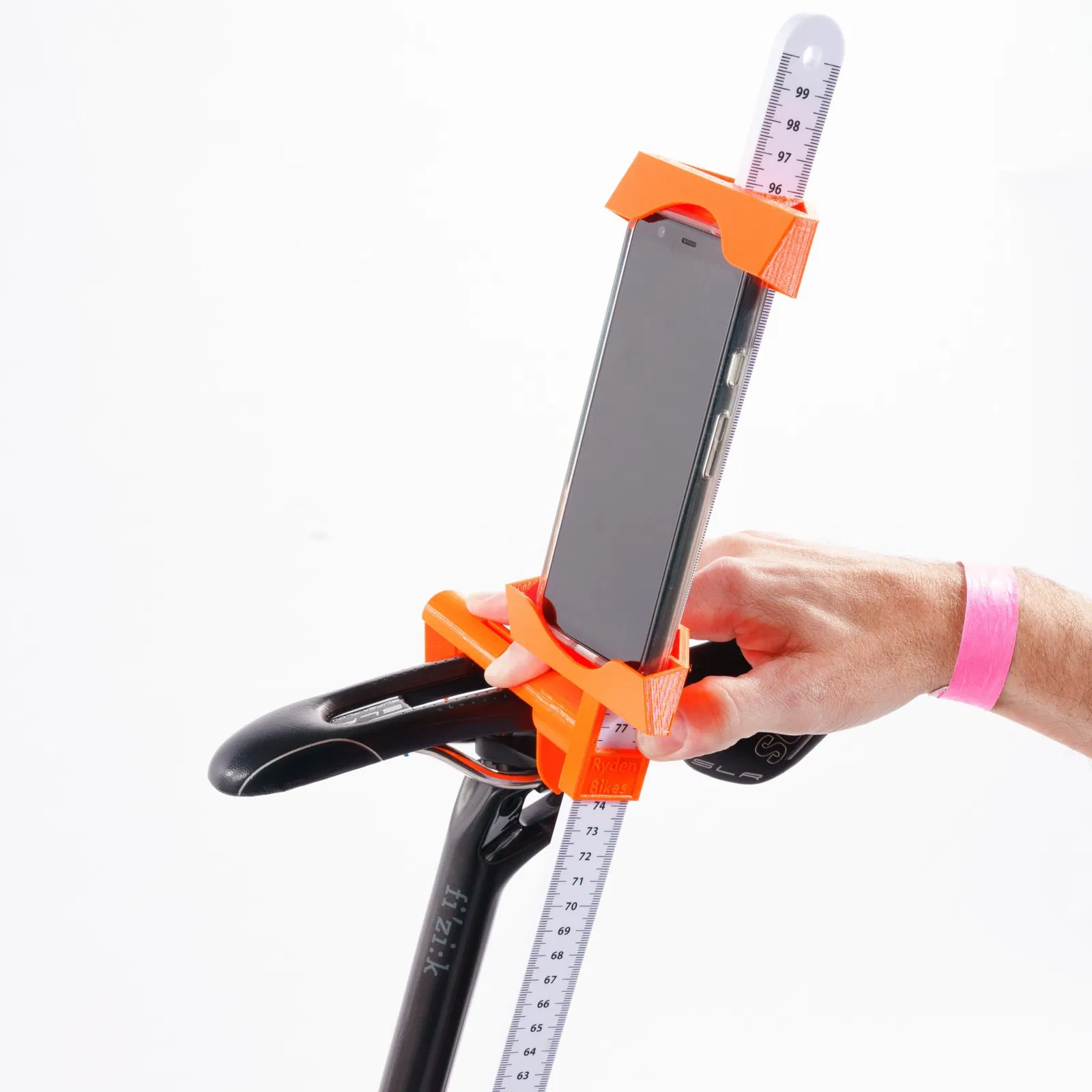

Công cụ này được sử dụng cùng với ứng dụng điện thoại thông minh có sẵn trên trang web của tôi hoặc trên App Store nếu bạn có iPhone. Ứng dụng cần một điện thoại thông minh hiện đại có cảm biến gia tốc để đo góc và tính toán các kích thước khác. Ứng dụng không phải iOS trên trang web là một PWA, vì vậy hãy khởi động nó bằng trình duyệt trên bất kỳ thiết bị nào, sau đó làm theo hướng dẫn để cài đặt nếu bạn muốn sử dụng ngoại tuyến.

Tốt nhất là in bằng PETG với một cuộn filament khô/mới. Một số hỗ trợ tối thiểu là cần thiết, và tôi đã bao gồm một tệp Prusa slicer chứa nhiều tối ưu hóa slicer mà tôi đã thực hiện.

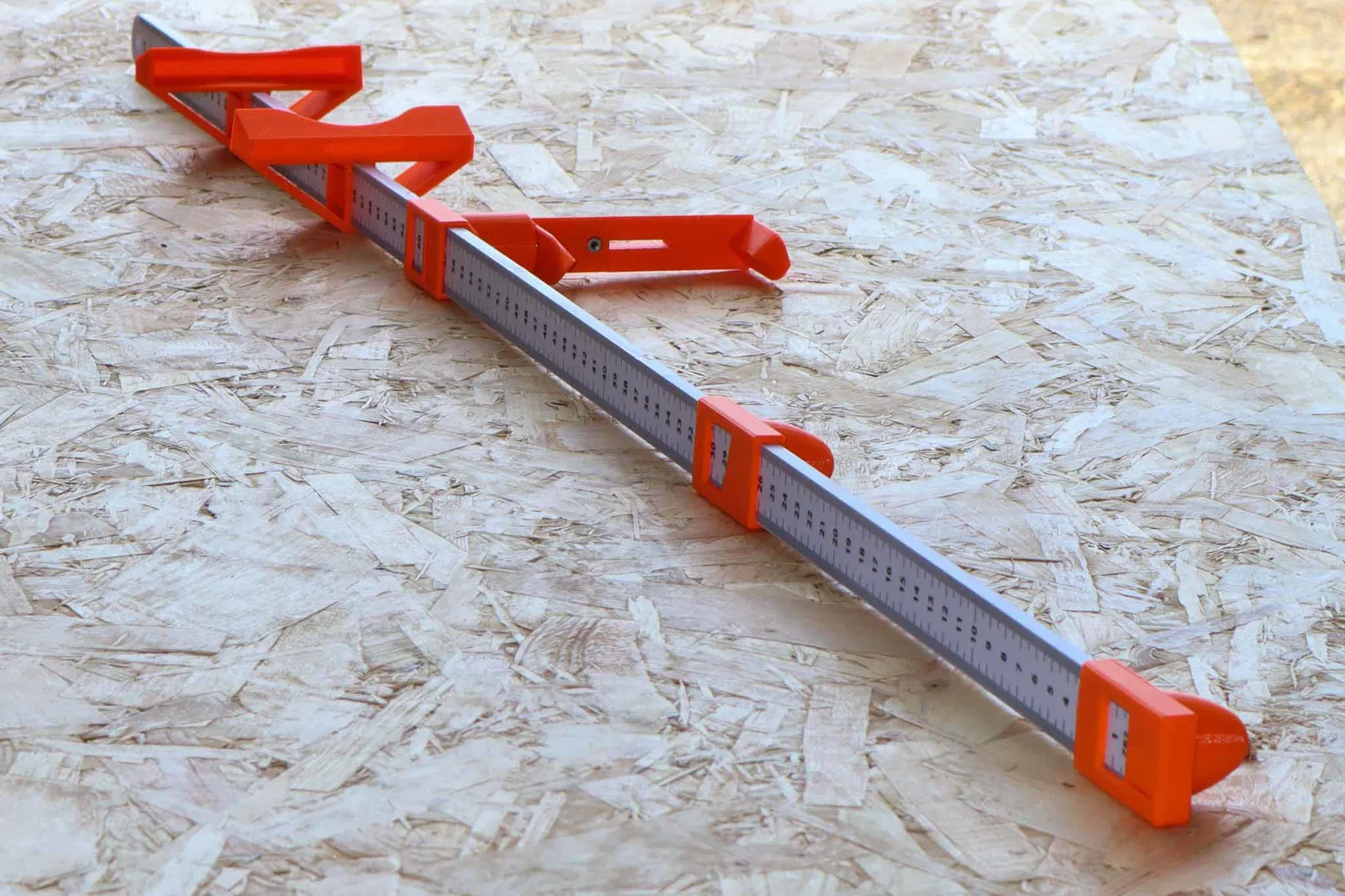

Công cụ này cần một thước kẻ Helix 1m theo mét, một bu lông đầu nút M3x10 và đai ốc và 2 ống hút inox (hoặc tương tự) cho bộ chuyển đổi vị trí tay. Nếu bạn không tìm thấy thước kẻ cụ thể thì kích thước là 25.0mm x 6.0mm, và bạn có thể làm một cái gì đó từ gỗ hoặc tương tự để phù hợp. Nó cần nằm trong khoảng 0.3mm để có mức độ ma sát đúng để hoạt động hoàn hảo.

Tôi đã tải lên 2 phiên bản của công cụ ở đây:

Phiên bản 6: Bao gồm một bộ chuyển đổi Shimano Hollowtech nổi mới và bộ chuyển đổi đo vị trí tay (cần hai ống hút inox 6mm) + tất cả các tính năng của V5 bên dưới

Phiên bản 5: Thước kẻ được cắt thành hai mảnh (khoảng 42cm) sử dụng lưỡi cưa 1/8", hoặc chỉ cần đảm bảo rằng bạn đã loại bỏ 3mm khỏi tổng chiều dài.

Phiên bản 4: Sử dụng một thước kẻ duy nhất trong một mảnh.

Các bộ chuyển đổi bổ sung đều có thể được in mà không cần hỗ trợ.

Để biết thêm thông tin:

• Hướng dẫn lắp ráp
• Hướng dẫn sử dụng
• Ứng dụng điện thoại thông minh
