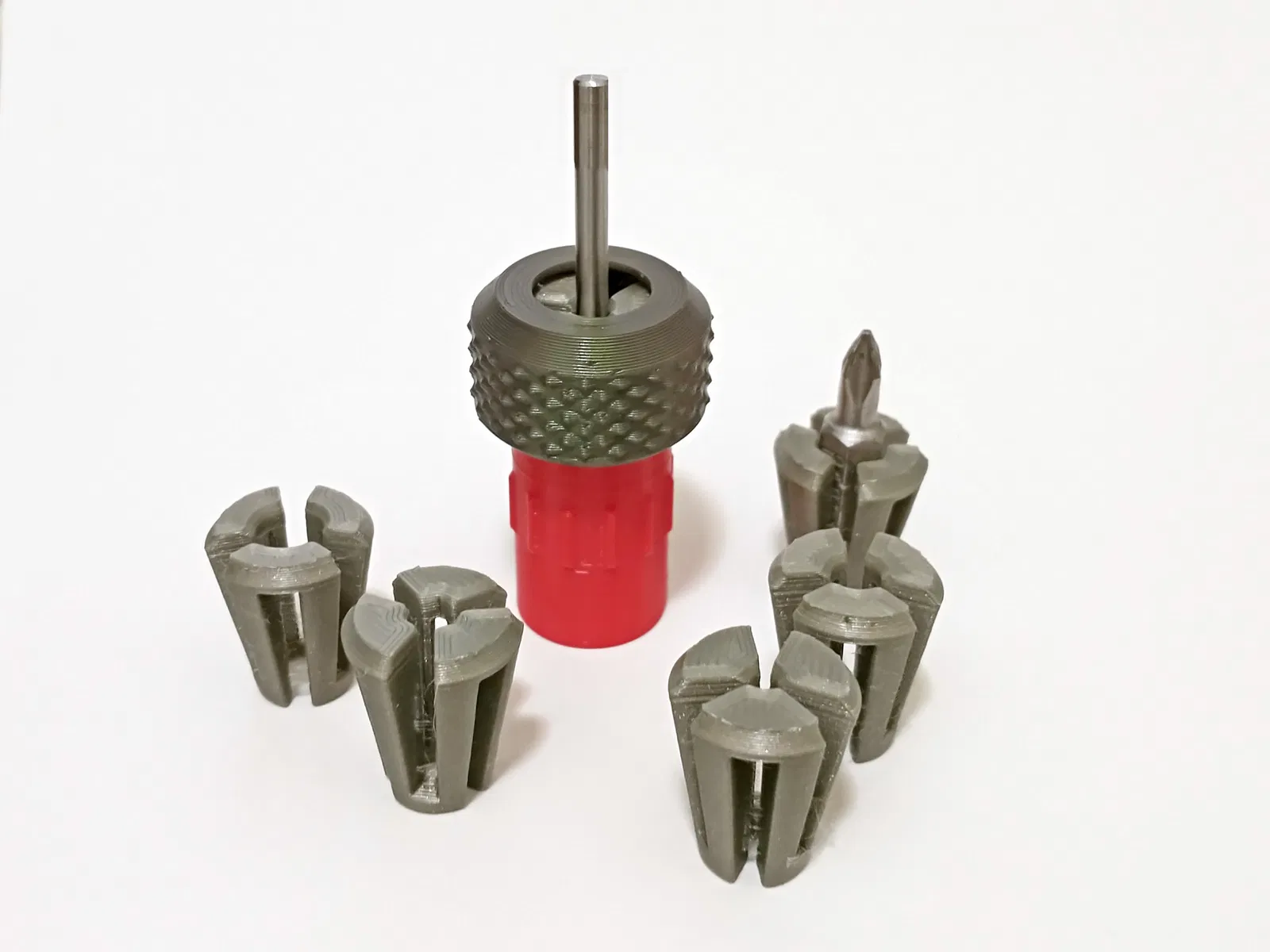

Bộ Collet Chuck và Collet

Sau khi thử nghiệm một vài thiết kế đầu kẹp mũi khoan (bao gồm cả của mình), tôi kết luận rằng đầu kẹp mũi khoan in 3D với các hàm di chuyển không đủ lực kẹp cho các tác vụ thông thường. Tuy nhiên, những bộ collet này (tương tự như collet ER11) có thể kẹp mũi khoan của bạn với lực mạnh hơn nhiều. Bộ collet và đầu kẹp collet này sẽ xử lý bất kỳ đường kính nào từ 0.250" (6.35mm) xuống đến 0.044" (1.1mm). Tôi cũng đã bao gồm các collet cho chuôi lục giác tiêu chuẩn 0.250" và chuôi lục giác mini 4mm.

Mặt sau của thân đầu kẹp collet có một lỗ lục giác 0.25" có thể dùng để kiểm tra đầu kẹp collet, nhưng tôi đã bao gồm tệp STEP cho các bộ phận để có thể dễ dàng chỉnh sửa thành thiết kế của riêng bạn.

In ấn Tất cả các bộ phận được in theo hướng dẫn và không cần hỗ trợ. In thân và vòng đệm với độ dày lớp 0.2mm và collet với lớp 0.15mm. Điều này sẽ ngăn các đường vân lớp xếp chồng lên nhau và khóa vào nhau khi collet được lắp vào thân đầu kẹp. Ngoài ra, khi in collet, hãy đặt tốc độ in chu vi rất chậm - khoảng 20mm/s. Điều này sẽ giúp các phần mỏng in sạch sẽ và các lớp kết dính hoàn toàn.

Sau khi in Lắp vòng đệm vào thân và xoay ren qua lại cho đến khi chúng cảm thấy mượt mà. Sau đó, thoa một ít mỡ nhẹ hoặc chất bôi trơn khác lên ren. Chúng sẽ cảm thấy mượt như bơ. Cũng cẩn thận thoa một lớp chất bôi trơn rất mỏng lên hình nón bên trong của thân đầu kẹp collet. Điều này sẽ giúp giải phóng collet sau khi chúng đã được siết chặt. Chỉ cần đảm bảo không để mỡ dính vào đường kính bên trong của collet.

Để sử dụng, hãy tìm collet có đường kính nhỏ nhất có thể vừa với mũi khoan của bạn mà không làm nó bị giãn ra. Lắp mũi khoan vào collet trước khi lắp collet vào đầu kẹp và sau đó vặn chặt vòng đệm phía trên.
