Tấm dẫn hướng cho máy bào cầm tay Milwaukee (FTR8)

Tôi không tìm thấy bản vẽ có kích thước trên mạng nên tôi tự vẽ bằng hình ảnh của tấm dẫn làm mẫu.

Tôi đã cố gắng đảo ngược kỹ thuật các kích thước nhưng bỏ cuộc khá nhanh và chỉnh sửa bản vẽ tôi đã làm cho vừa vặn vì bản in thử cho thấy nó khớp nên việc gì phải bận tâm...

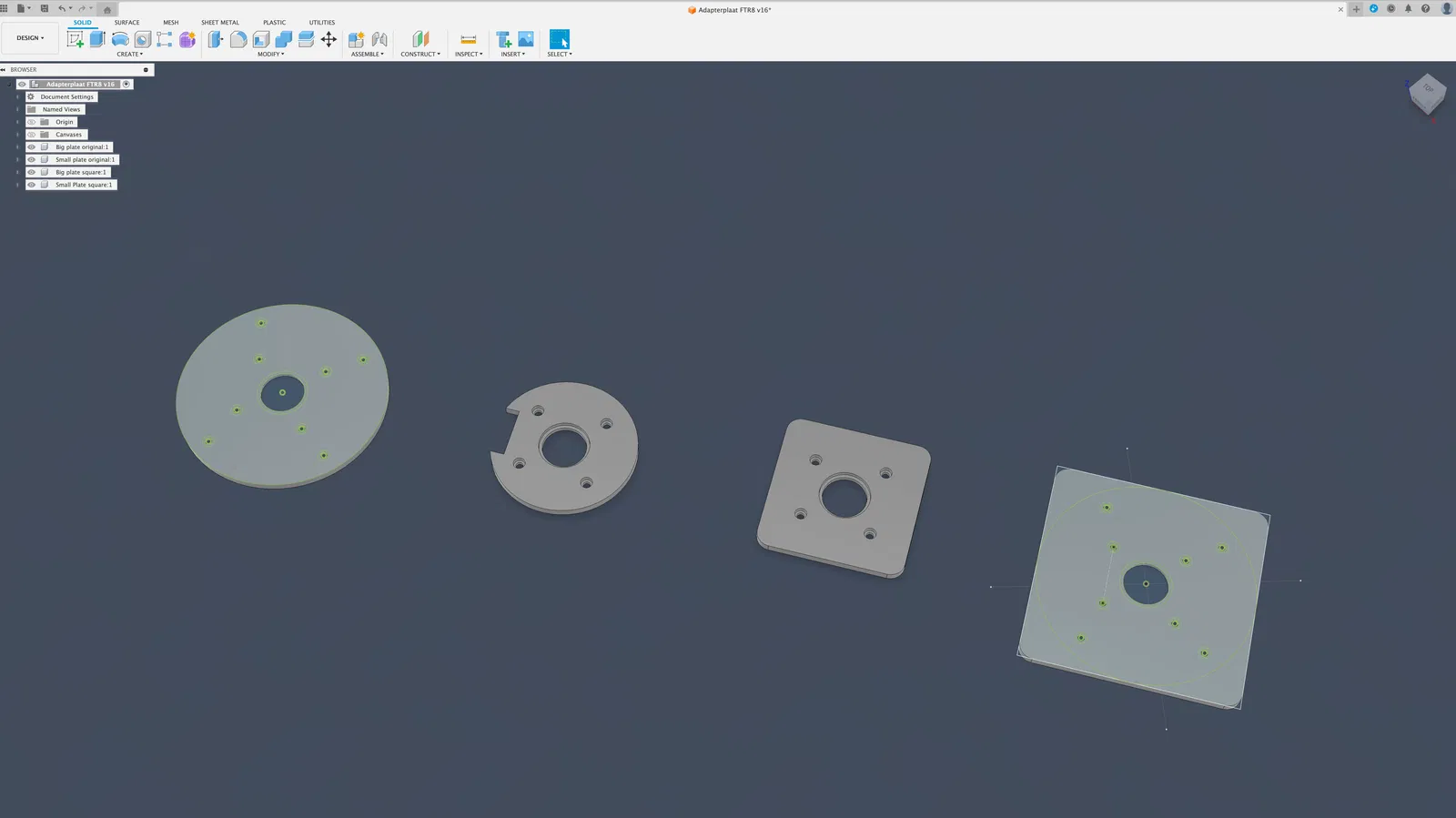

Nếu bạn muốn sử dụng bản vẽ cho các sửa đổi của riêng mình, tôi khuyên bạn nên sử dụng bản phác thảo đầu tiên bên trong “big plate original”. Tất cả các bản phác thảo khác đều khá lộn xộn.

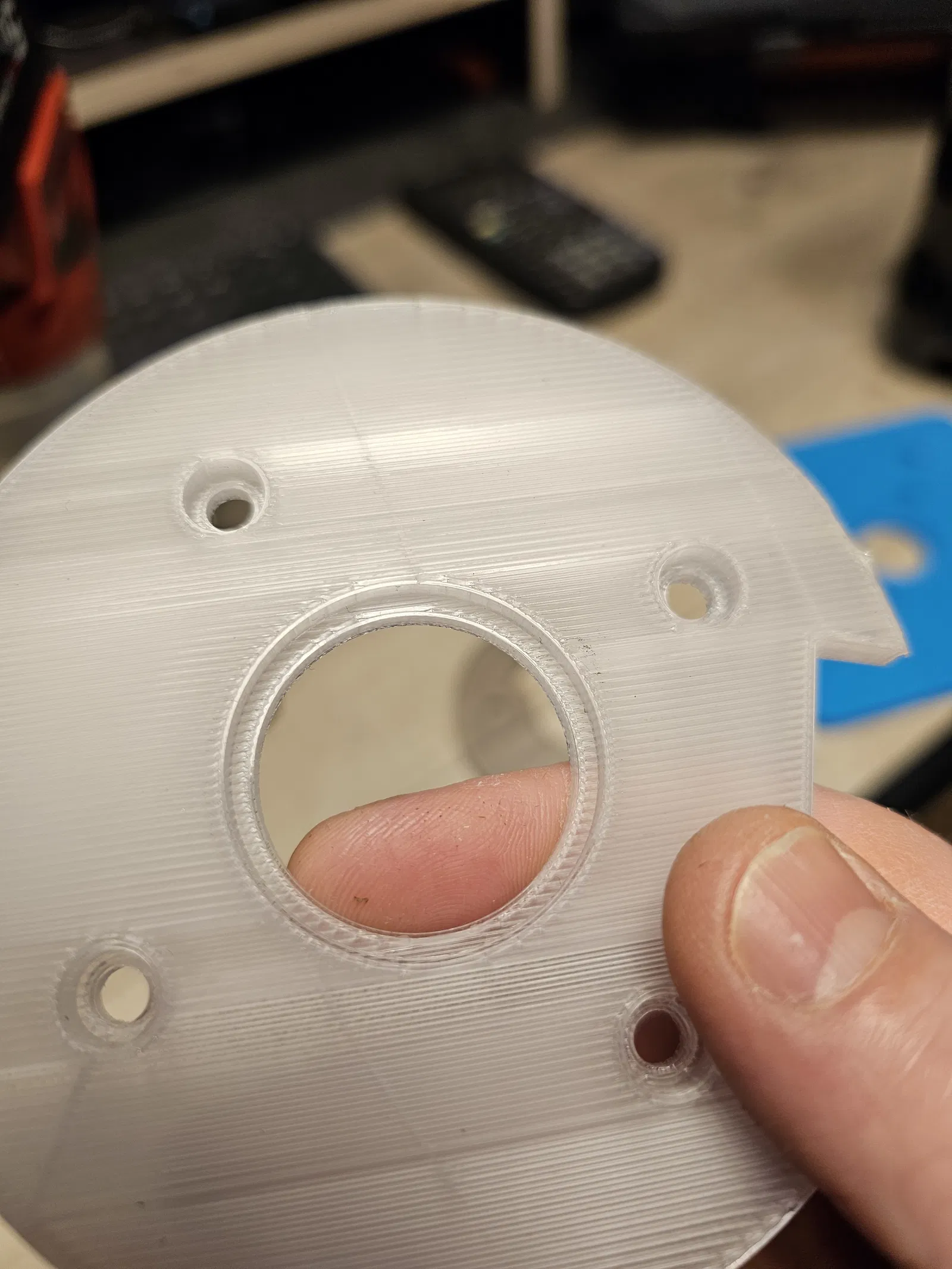

Tất cả chúng đều được làm với không gian để gắn vòng dẫn hướng (kể cả những cái nhỏ).

Đây là những mẫu đầu tiên được thực hiện sau 3 lần in thử với một số sửa đổi. Rất có thể vẫn còn sai sót trong một trong các bản vẽ (tôi gặp một số khó khăn trong việc căn chỉnh các tấm vuông với chính chiếc router).

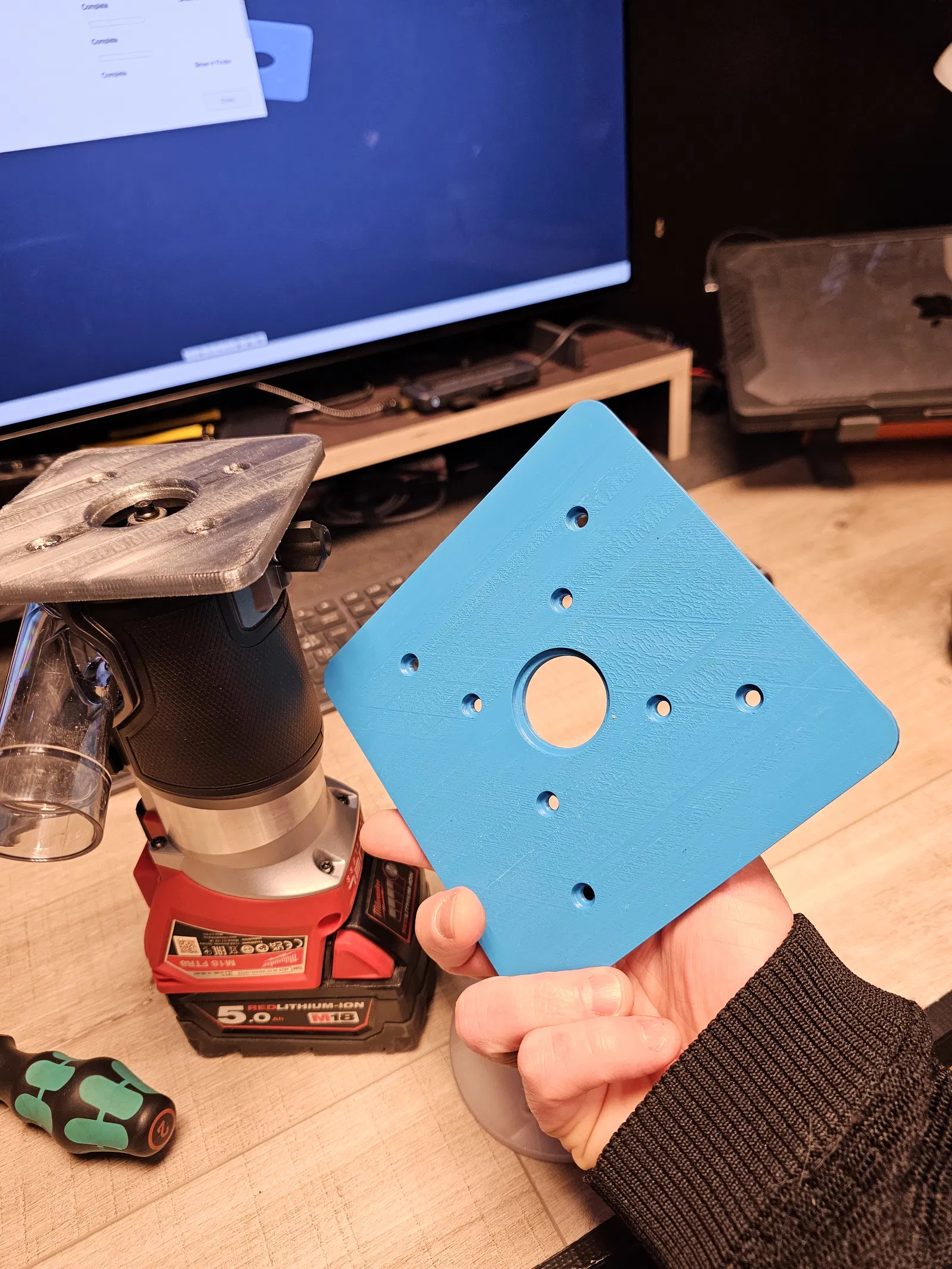

In bằng bất kỳ vật liệu nào bạn thích. Hầu hết đều ổn. Tấm dẫn khá dày (6mm) và bạn sẽ thao tác mạnh với chiếc router trước khi tấm dẫn như thế này bị gãy (có lẽ đừng).
