Khung Cắt Lỗ và Chốt Dùng Chốt Cho The100 v1.1

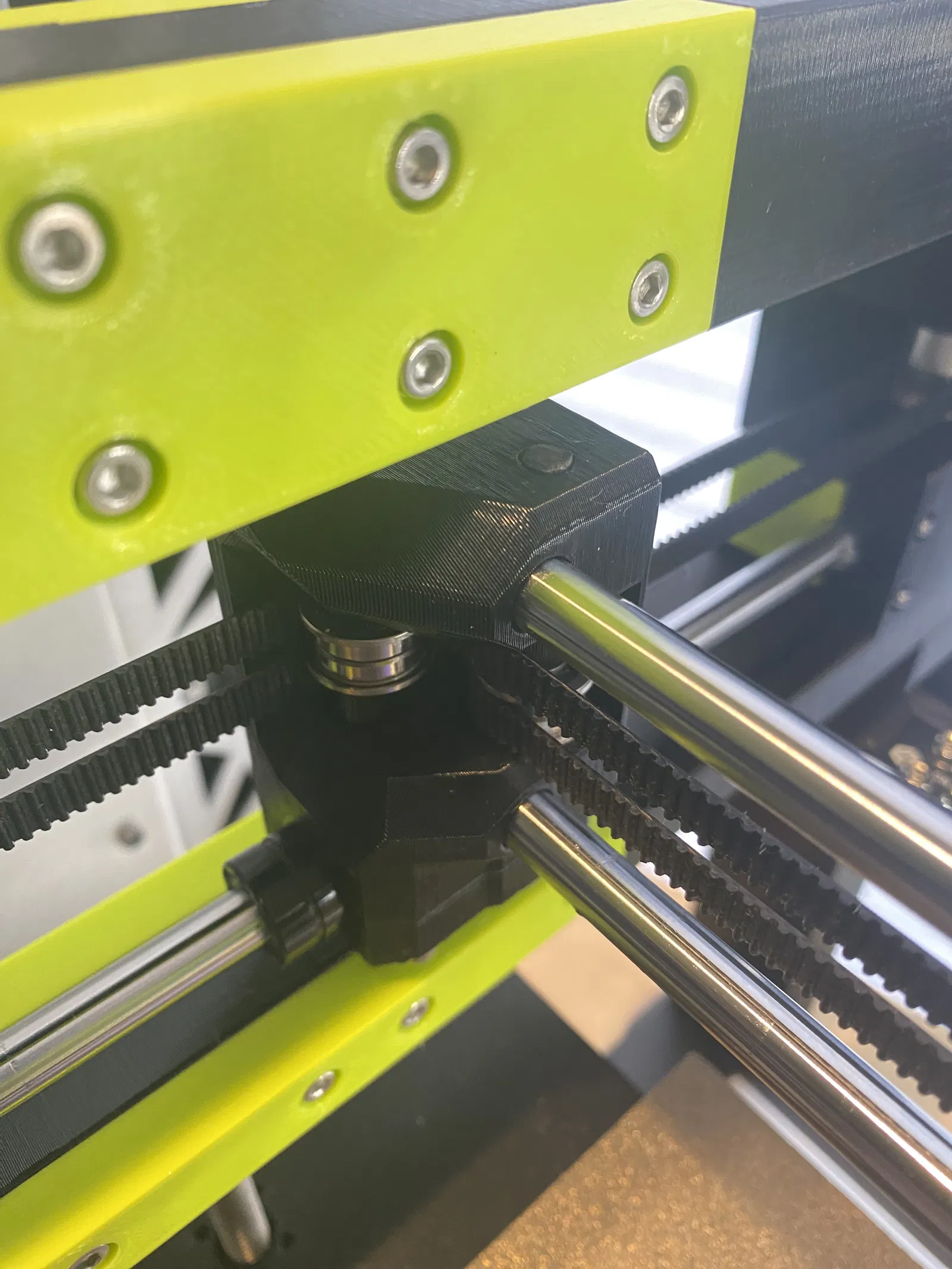

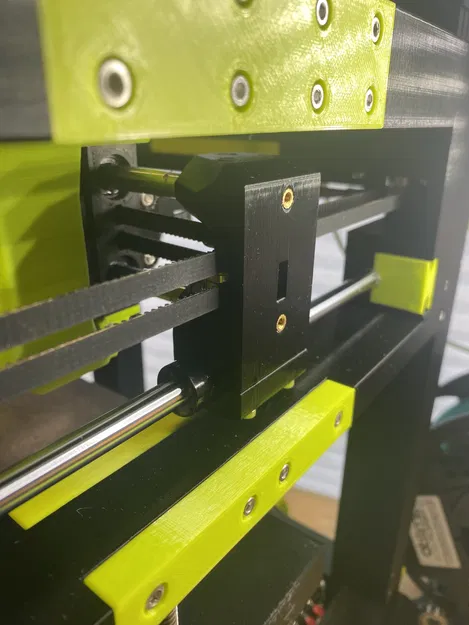

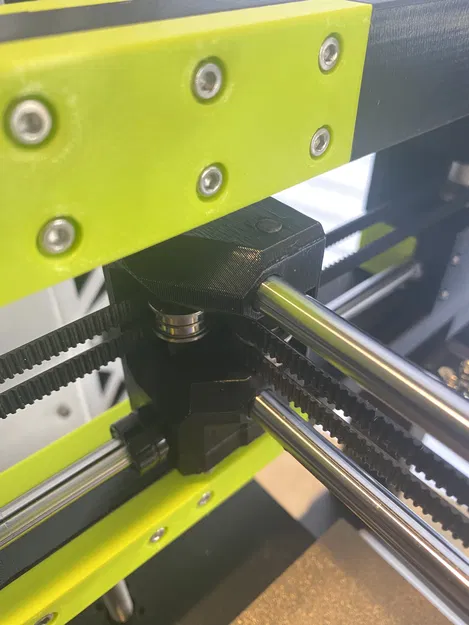

Để giảm trọng lượng, tôi đã sửa đổi hình học khung (gantry) của The100 bằng cách khoét bỏ vật liệu thừa và thay thế các bu lông M5 bằng các chốt 5x45mm.

Có các lỗ có thể dùng để tháo chốt ra nếu cần.

Cài đặt in ấn

Được thiết kế để in với cài đặt in ấn khuyến nghị của The100 v1.1.

• Chiều cao lớp 0.25
• Chiều rộng đường 0.5
• 3 lớp trên
• 3 lớp dưới
• 3 vách
• 25% độ dày ruột
• Mẫu ruột Grid

Ghi chú

Việc chuyển từ bu lông sang chốt được đồn là cải thiện chuyển động khung bằng cách tránh chuyển động lệch dọc tiềm ẩn do ren gây ra. Tôi chưa nhận thấy sự khác biệt, nhưng tôi tập trung vào tốc độ chứ không phải chất lượng.

Việc khoét vật liệu chủ yếu chỉ vì thẩm mỹ. Nó không tiết kiệm đáng kể trọng lượng bộ phận in và tôi cũng chưa xác nhận liệu nó có giúp ích hay cản trở việc tinh chỉnh máy in hay không.

Phần tiết kiệm trọng lượng lớn nhất là thay thế các chốt thép 5x45mm bằng chốt carbon 5x45mm. Tôi đang dùng loại này trên Voron v2.4 của mình và chúng hoạt động rất tốt.

• Khung cũ với bu lông M5 ~80 gram
• Khung mới với chốt carbon 5x45mm ~66 gram
