Chân đỡ cuộn chỉ Dovetail kèm ray trượt ngăn kéo cho Repwinder

Tui cần một cách gọn gàng để đựng các cuộn chỉ cho máy MMU của tui trong cái tủ rộng của tui. Mà tui cũng muốn có thể dễ dàng sửa chữa và thay đổi cuộn chỉ. Việc để cuộn chỉ trong tủ giúp cách ly chúng khỏi độ ẩm môi trường, và trong quá trình in dài với vật liệu nhiệt độ cao, còn có thể giúp làm khô chúng một chút.

Những tấm dovetail này được thiết kế để khớp với bộ "Yet Another Repwider Spool Holder” của tui (/3d-model/yet-another-modified-repwinder-spool-holder) cũng như các đế đựng cuộn chỉ dựa trên dovetail tương tự khác. Cái này còn bao trọn và giấu đi một cơ cấu trượt ngăn kéo đóng êm, siêu bền.

Cái ray trượt ngăn kéo Everbilt 16 inch này vừa khít giữa các thanh của bàn Ikea LACK, còn dư chút chỗ nữa. Loại này chịu được khoảng 50lbs mỗi cái, tức là nặng hơn rất nhiều so với số cuộn chỉ có thể lắp. Gắn một thanh gỗ để làm thanh giằng cho chân bàn, là bạn có một đế vững chắc để gắn phần cứng ngăn kéo. Tiết kiệm thời gian, cứ chọn ray trượt ngăn kéo bi, đóng êm. Mấy cái này hơi đắt hơn các loại khác, nhưng chúng chắc chắn hơn nhiều so với mấy loại kém chất lượng hơn.

Sau khi gắn ray trượt ngăn kéo vào tủ, có thể gắn các tấm vào một dải gỗ, rồi dải gỗ đó có thể gắn vào phần mở rộng của ray trượt ngăn kéo.

Trong bộ của tui, tui thấy mình cần thêm thanh giằng để giữ ray cho chắc. Vì vậy, tui đã dùng vài cái kẹp 2020 mà tui tìm thấy ở đây để cho mỗi ray thêm vài điểm neo. Cái này sẽ giúp hạn chế mô-men xoắn lên ray trượt ngăn kéo khi sử dụng hết số cuộn chỉ.

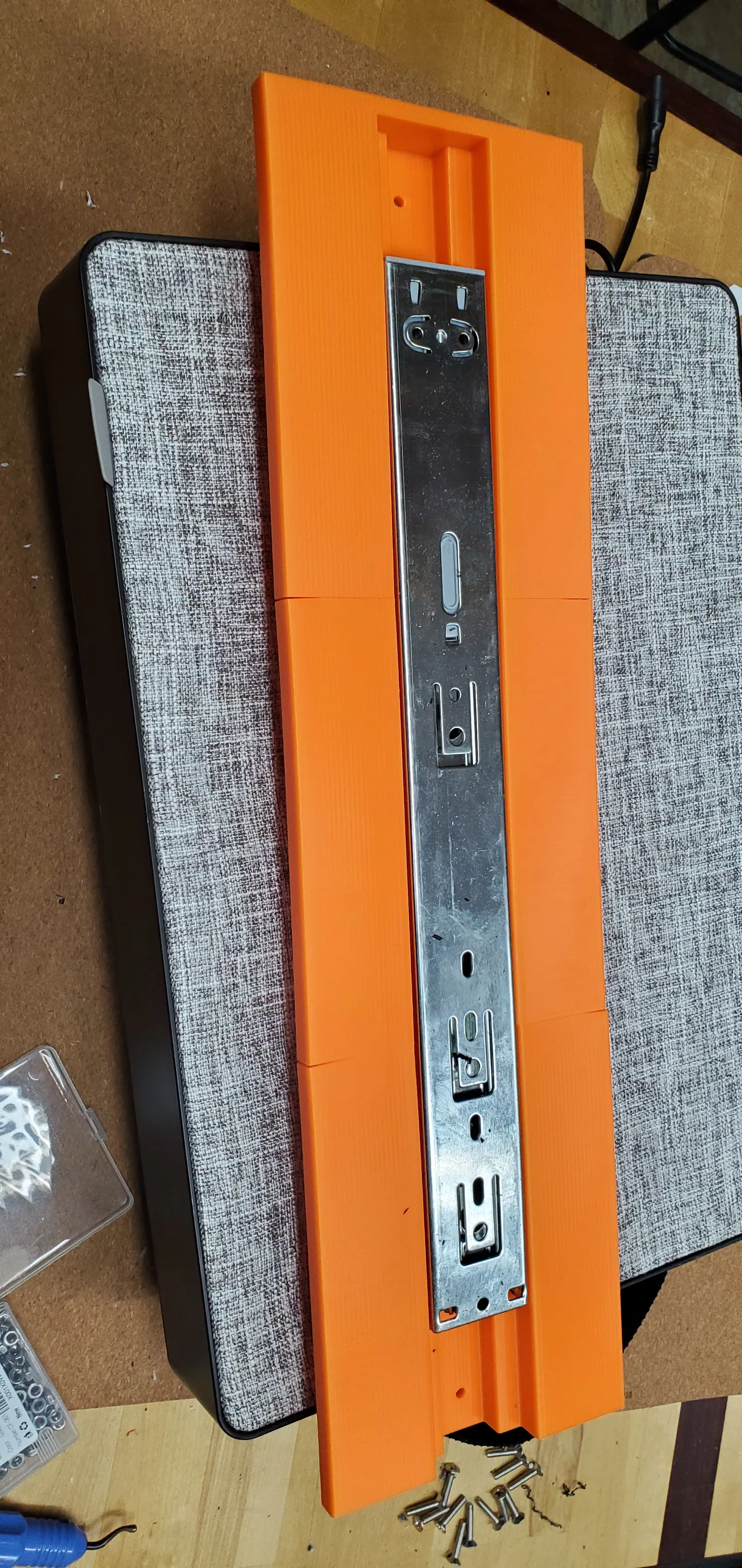

Mỗi ray trượt ngăn kéo gồm một tấm cuối và 2 tấm thân. Mỗi tấm có 4 lỗ vít để gắn vào cấu trúc gỗ bên dưới, cái này cũng sẽ được gắn vào phần mở rộng của ray trượt ngăn kéo.

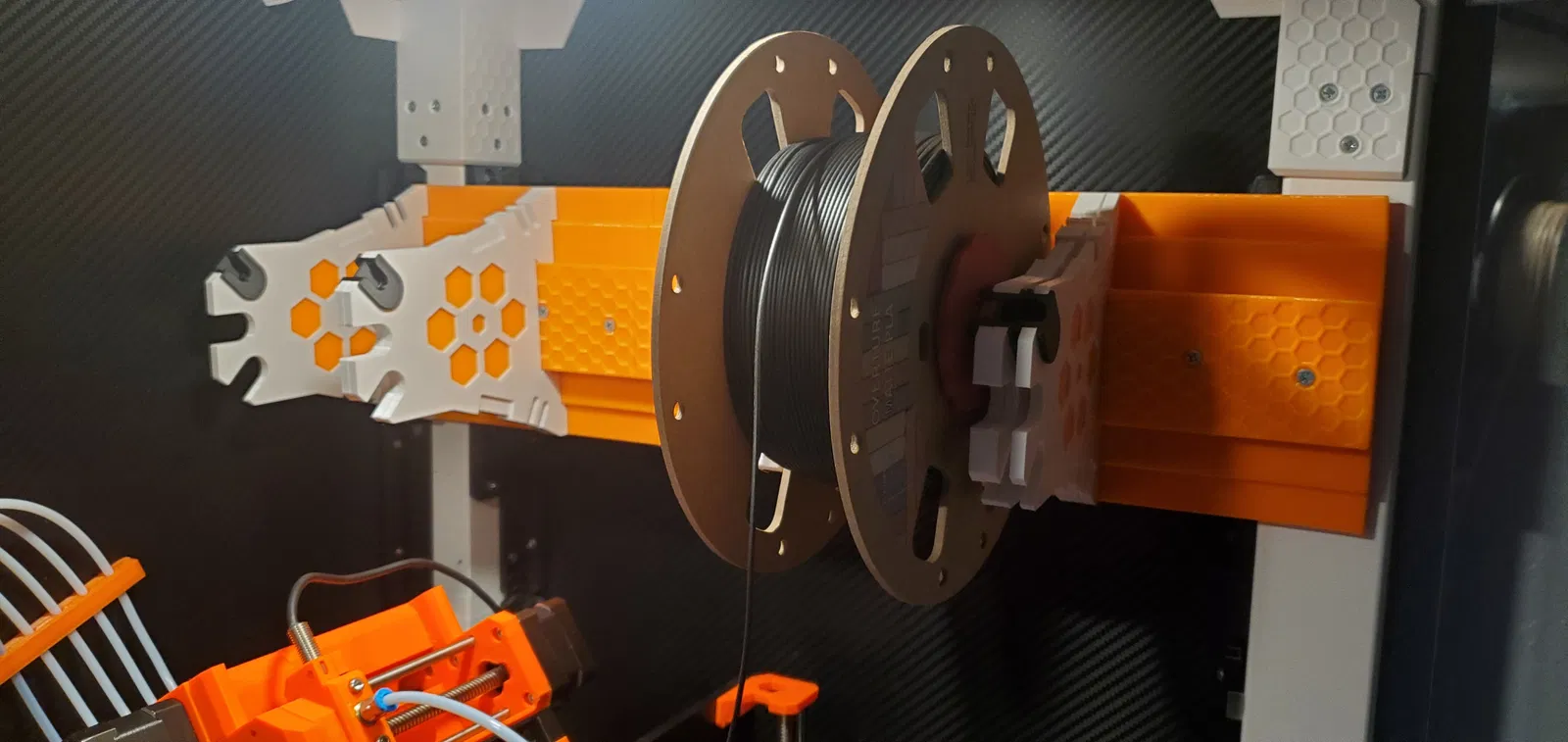

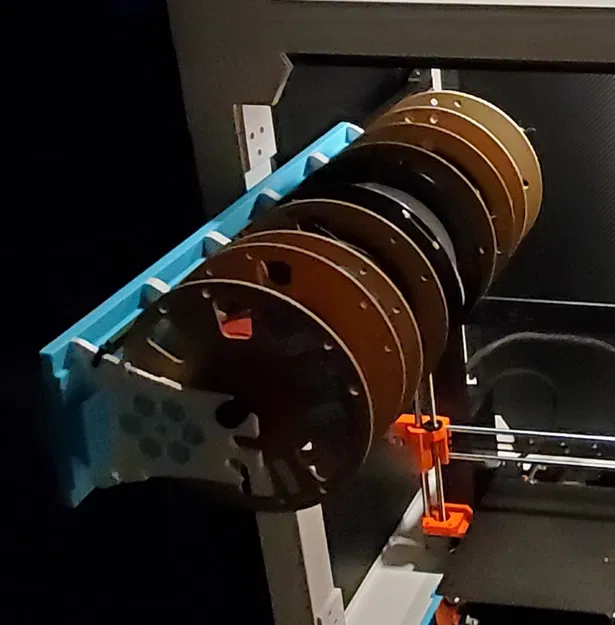

Khi hoàn thành, các tấm dovetail gần như nằm sát với góc tủ, và nhô ra khỏi tủ gần hết chiều dài. Khi kéo ngăn kéo vào, cơ cấu đóng êm ngăn chặn sự rung lắc quá mức. Và toàn bộ đều nằm gọn phía sau cửa tủ.

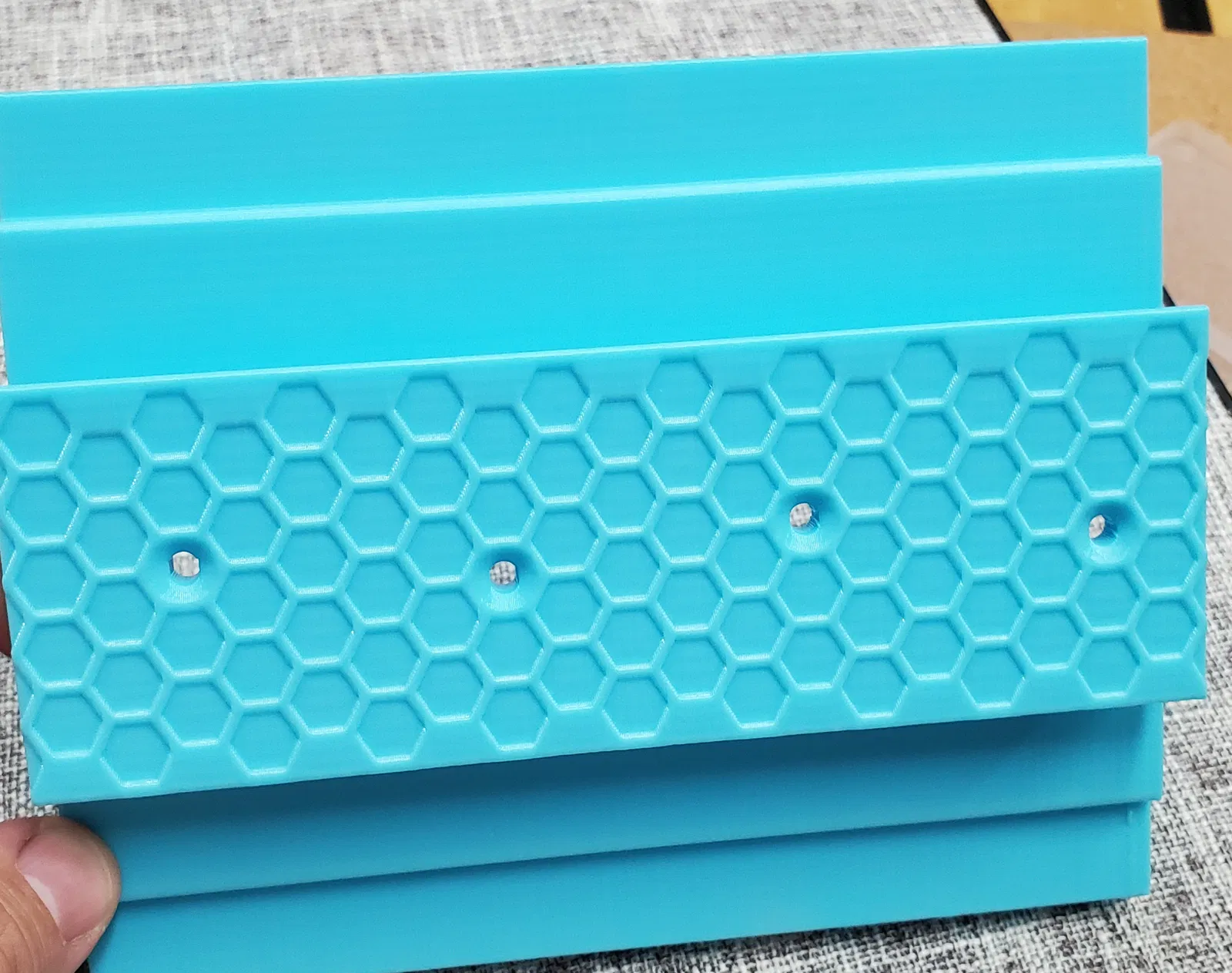

Vì bộ của tui có nhiều lỗ tổ ong, nên cái này cũng được xử lý tương tự. Nếu có nhu cầu, tui có thể đăng thêm phiên bản trơn.

Chúc vui!
