Ender 5/2040 Người giữ ống dẫn đầu đùn

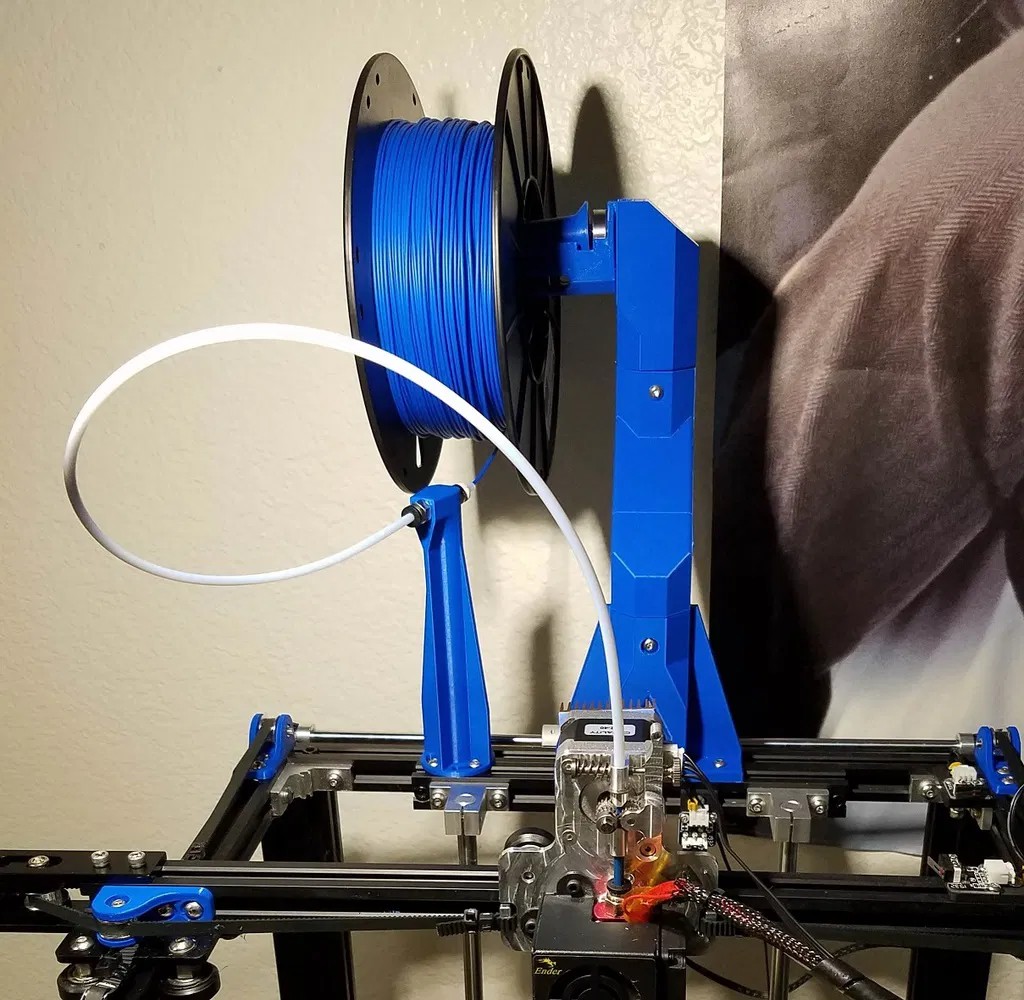

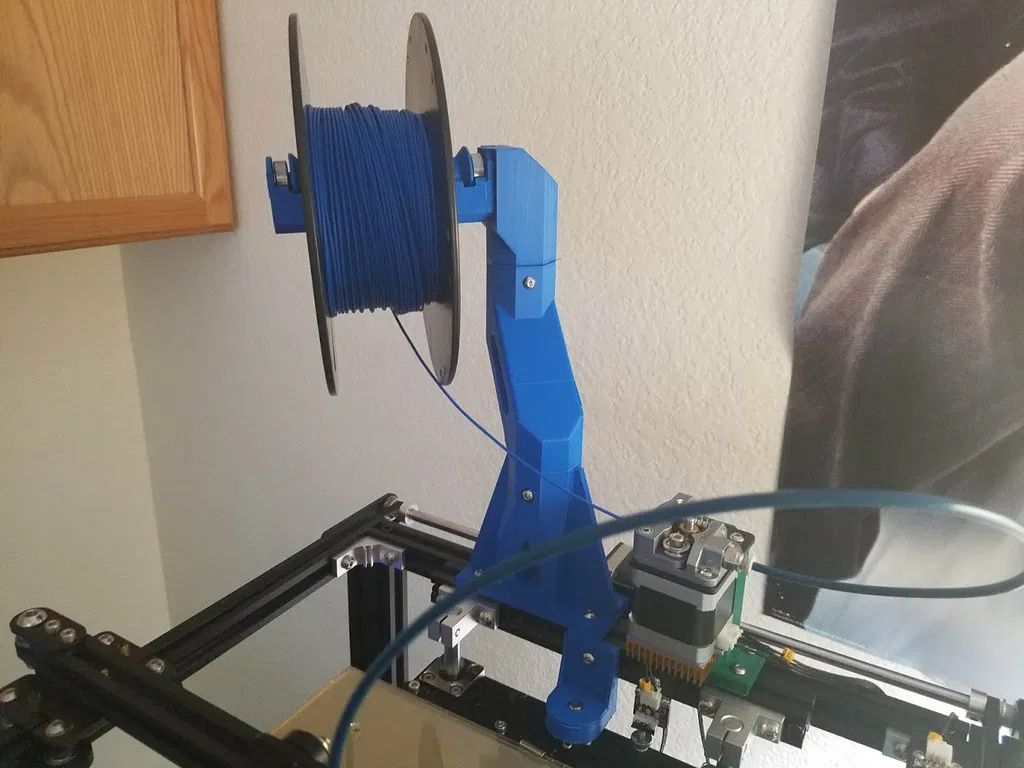

Đây là một người giữ ống được gắn trên đỉnh cho Ender 5, mặc dù nó sẽ hoạt động trên bất kỳ sự đùn nào của năm 2040. Với ổ đĩa trực tiếp, hãy cho dây tóc lên đầu. Với Bowden, bạn có thể cung cấp nó dưới bằng cách sử dụng máy đùn gắn trên cùng (ví dụ về thiết lập Bowden có trong hình).

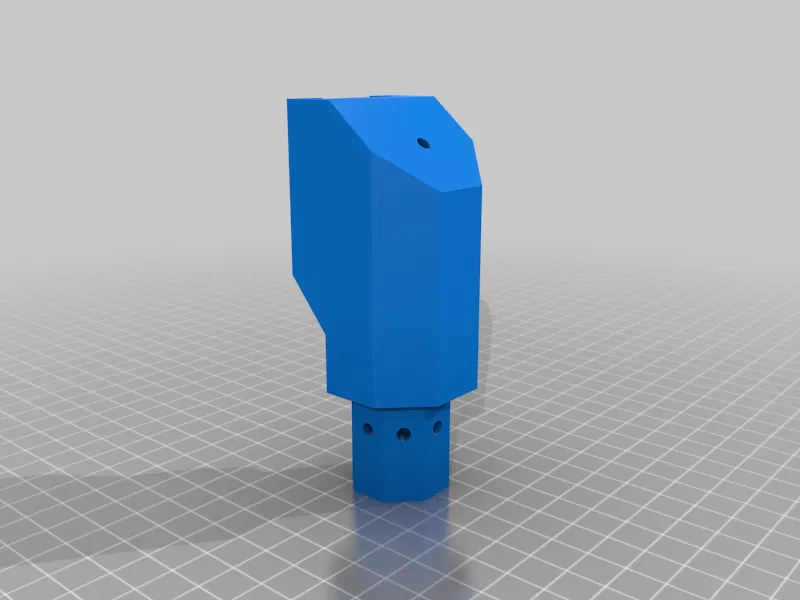

Cánh tay có thể được xoay thành một trong bốn vị trí và được khóa tại chỗ với một vít M4 dài 10-15mm. Phần trên cùng (Top.stl) có thể được xoay theo bất kỳ tám hướng và khóa tại chỗ với một vít M4 khác có chiều dài tương tự.

Thay vào đó có ba tệp để in một mảnh. Đây là một bản in khó hơn và hướng không thể được điều chỉnh, nhưng nó sẽ chắc chắn hơn.

Tóm lại, bạn sẽ cần phải in:

• Top.Stl
• Base.Stl
• Arm.Stl Cập nhật 21/01/09

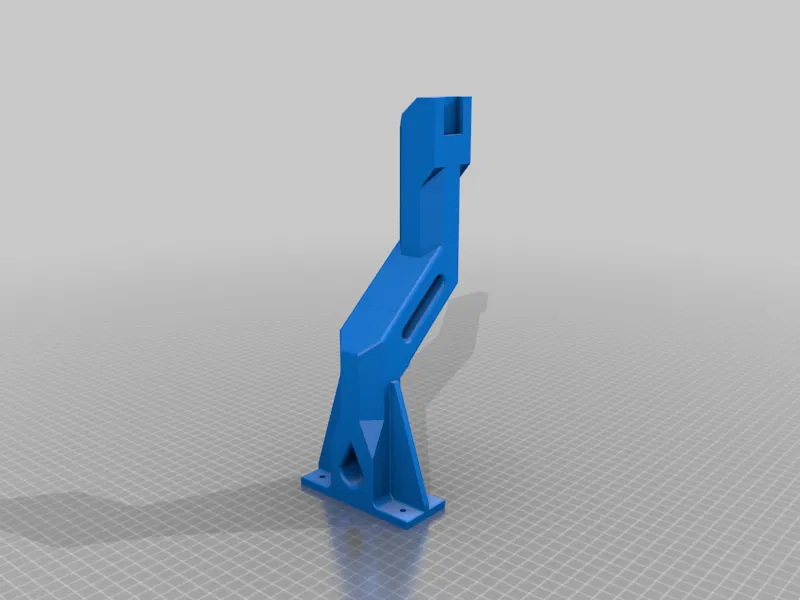

Hoặc bạn có thể in một trong ba mảnh đơn.

Phần trên cùng hoạt động với bất kỳ người giữ ống nào tương thích phụ, bao gồm cả dự án nạp tiền của riêng tôi.

Các bộ phận cần thiết:

• 4x m4-8 vít máy
• 4x m4 t-nuts
• 2x M4-10, M4-12 hoặc vít M4-15

Xem hướng dẫn đứng máy đùn của tôi/PTFE. Nếu bạn đang sử dụng kho, giá đỡ máy đùn sẽ cho phép bạn sử dụng giá đỡ ống. Nếu bạn đang lái trực tiếp, hướng dẫn PTFE có ích như một lượng.

Cập nhật 2021-01-09

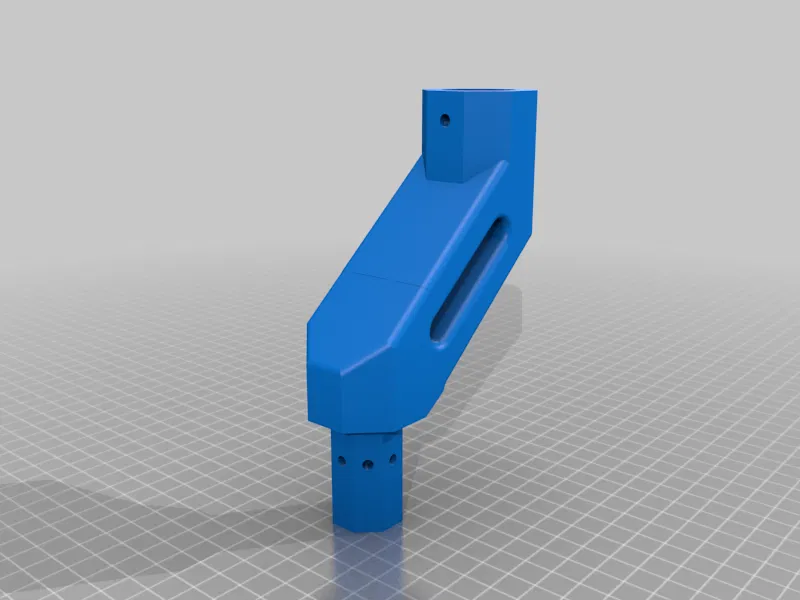

Tôi đã tải lên một phiên bản mới của Arm.stl với một lỗ vít thứ hai xung quanh phía sau. Điều này sẽ hỗ trợ nhiều hơn so với trọng lượng của ống chỉ.
