Giá đỡ công tắc giới hạn cho Monoprice Mini Delta
Giá đỡ công tắc giới hạn được thiết kế cho Monoprice Mini Delta, thay thế cho các bộ giới hạn quang bằng công tắc giới hạn vi mô. Hướng dẫn chi tiết cách lắp đặt và các bộ phận cần thiết. Khuyến khích sử dụng vật liệu in cứng hơn như ABS, ASA hoặc Nylon.
Mô tả
Tôi đã thay thế bo mạch điều khiển trong chiếc Monoprice Mini Delta của mình bằng bo mạch BIGTREETECH SKR PICO V1.0 và gặp một chút khó khăn khi làm cho các bộ giới hạn quang hoạt động. Tôi đã thiết kế giá đỡ này cho một số Công tắc giới hạn vi mô để thay thế cho các bộ giới hạn quang. Lưu ý rằng bạn sẽ mất 10-20mm hành trình Z tùy thuộc vào việc bạn có thể làm cho dây công tắc gọn gàng đến mức nào.
Để làm ba cái này, mỗi cái cho một trục, bạn sẽ cần phần cứng sau:
6x M2.5 SHCS 20mm
6x Đai ốc lục giác M2.5
6x M3 SHCS 8mm
6x Vòng đệm M3
6x Đai ốc lục giác M3
Phần cứng M2.5 đi qua thân công tắc, trong khi phần cứng M3 gắn vào thanh nhôm phía sau dây đai.
Bạn có thể sẽ cần tháo nắp ở đỉnh mỗi trục để nới lỏng dây đai và thay thế bu lông lục giác M3 mà bạn đã làm mất khi tháo các bộ giới hạn quang.

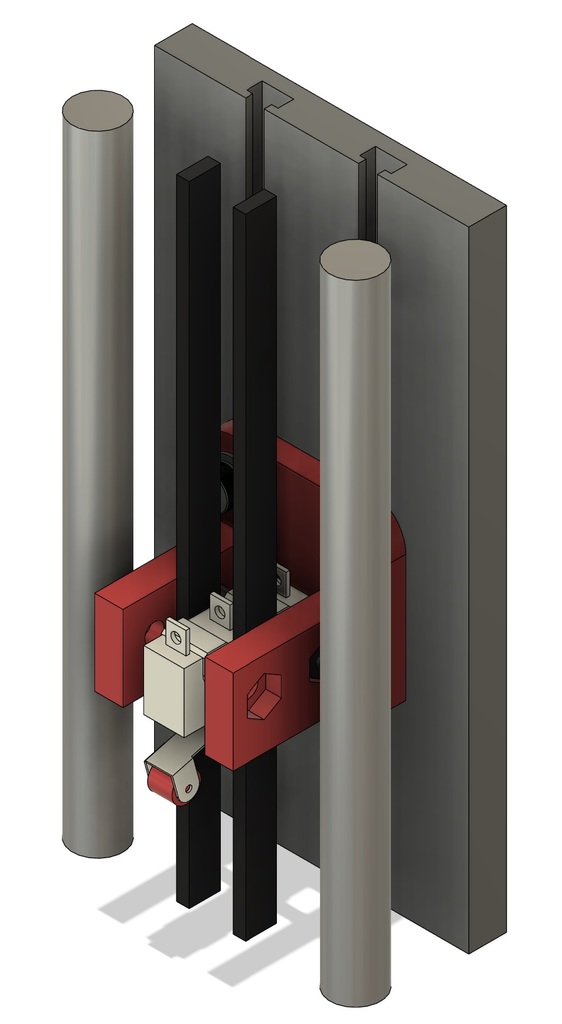

- Lắp bu lông lục giác M2.5 phía sau xuyên qua công tắc giới hạn.
- Quấn ống co nhiệt quanh dây và hàn chúng vào công tắc.
- Luồn dây đai của trục qua cụm lắp ráp. Dây đai sẽ nằm giữa hai bu lông M2.5.
- Trượt các đai ốc lục giác M3 vào rãnh nhôm và bắt cụm lắp ráp vào rãnh, sử dụng vòng đệm M3.
- Lắp bu lông lục giác M2.5 phía trước xuyên qua cụm lắp ráp và thân công tắc.
Lặp lại cho cả ba trục.
Quá trình lắp đặt hơi phiền phức, nhưng tôi không có giải pháp nào tốt hơn.
Tôi đã in bằng PLA với độ cao lớp 0.15mm, nhưng một vật liệu cứng hơn như ABS, ASA hoặc Nylon có thể sẽ tốt hơn nếu bạn có khả năng đó.
