Hộp EasyBox cho Driver Motor Bước

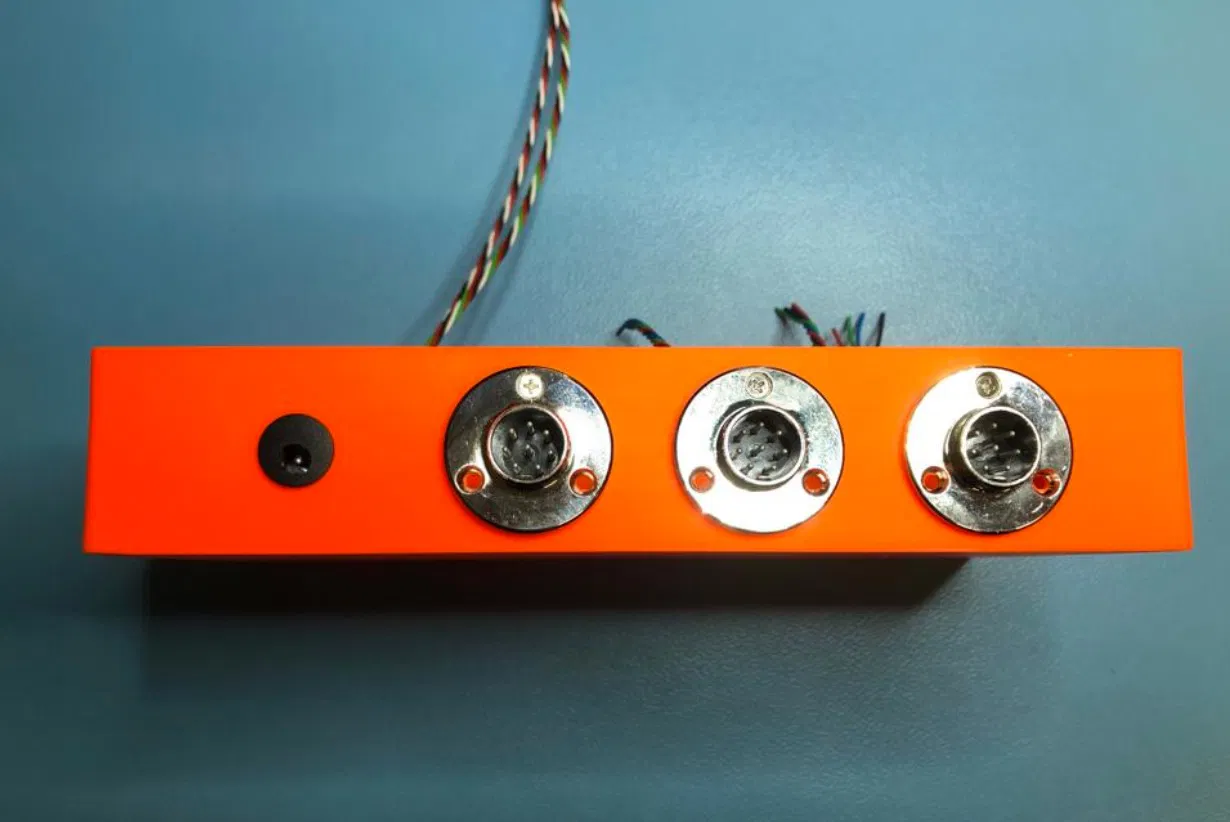

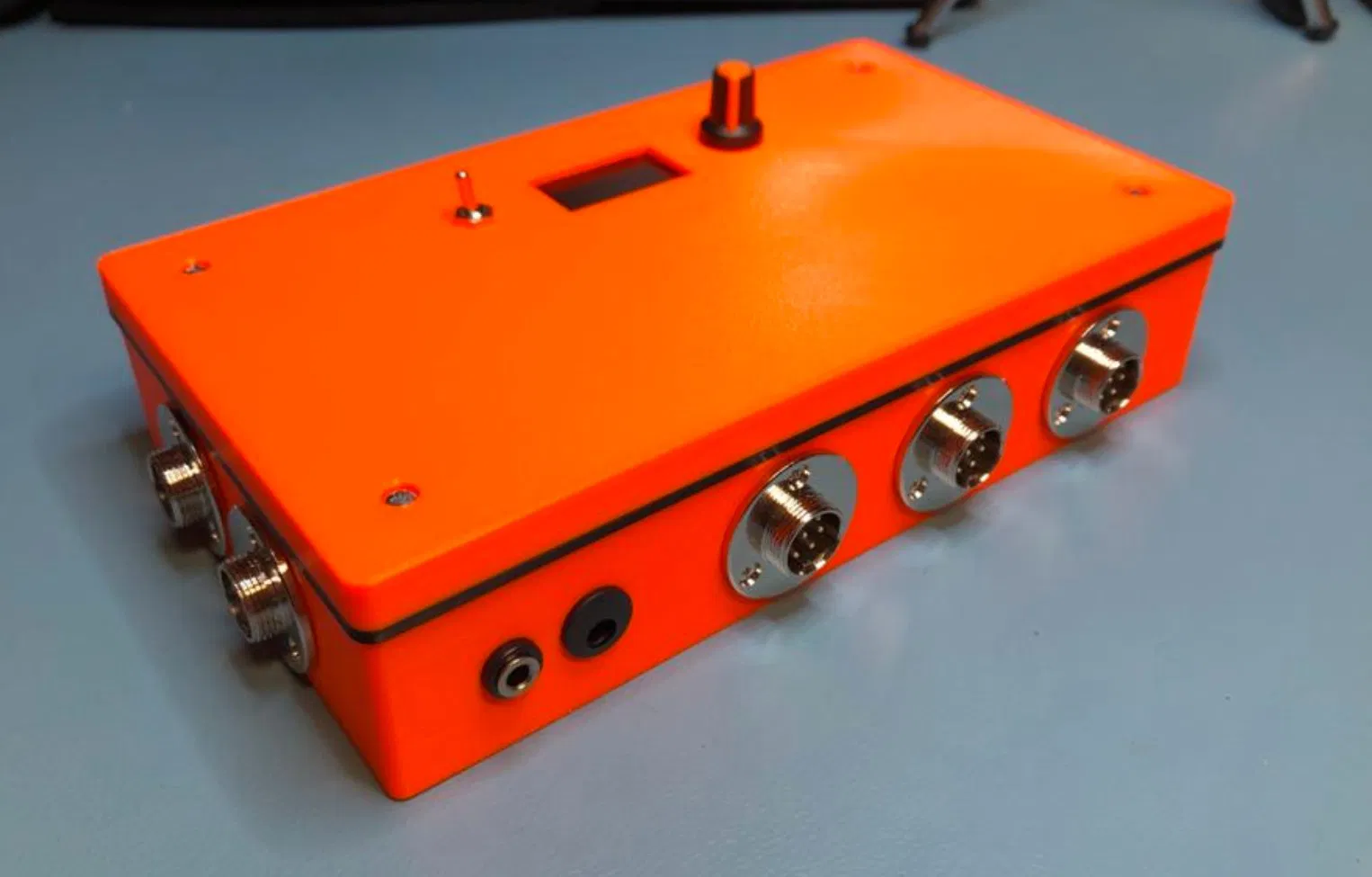

Hộp EasyBox cho 6 driver motor bước EasyDriver 4.4 và một Teensy 3.5. Được kết nối với bộ mã hóa quang học và bộ định vị Hall. Kết nối với 6 motor bước.

Sử dụng cho hệ thống tua lại cuộn dây tự động bằng điện cho MMU2S

Hướng dẫn in

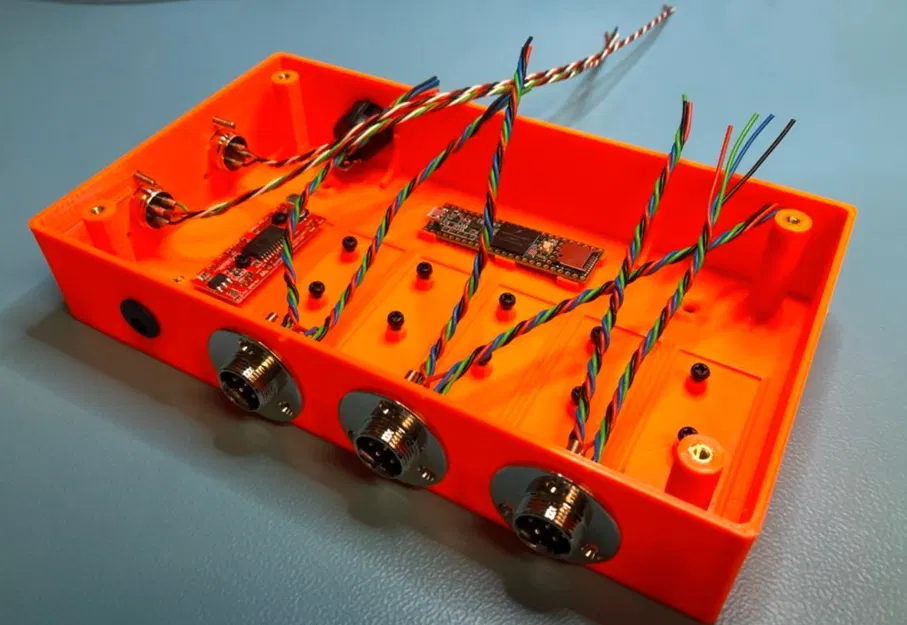

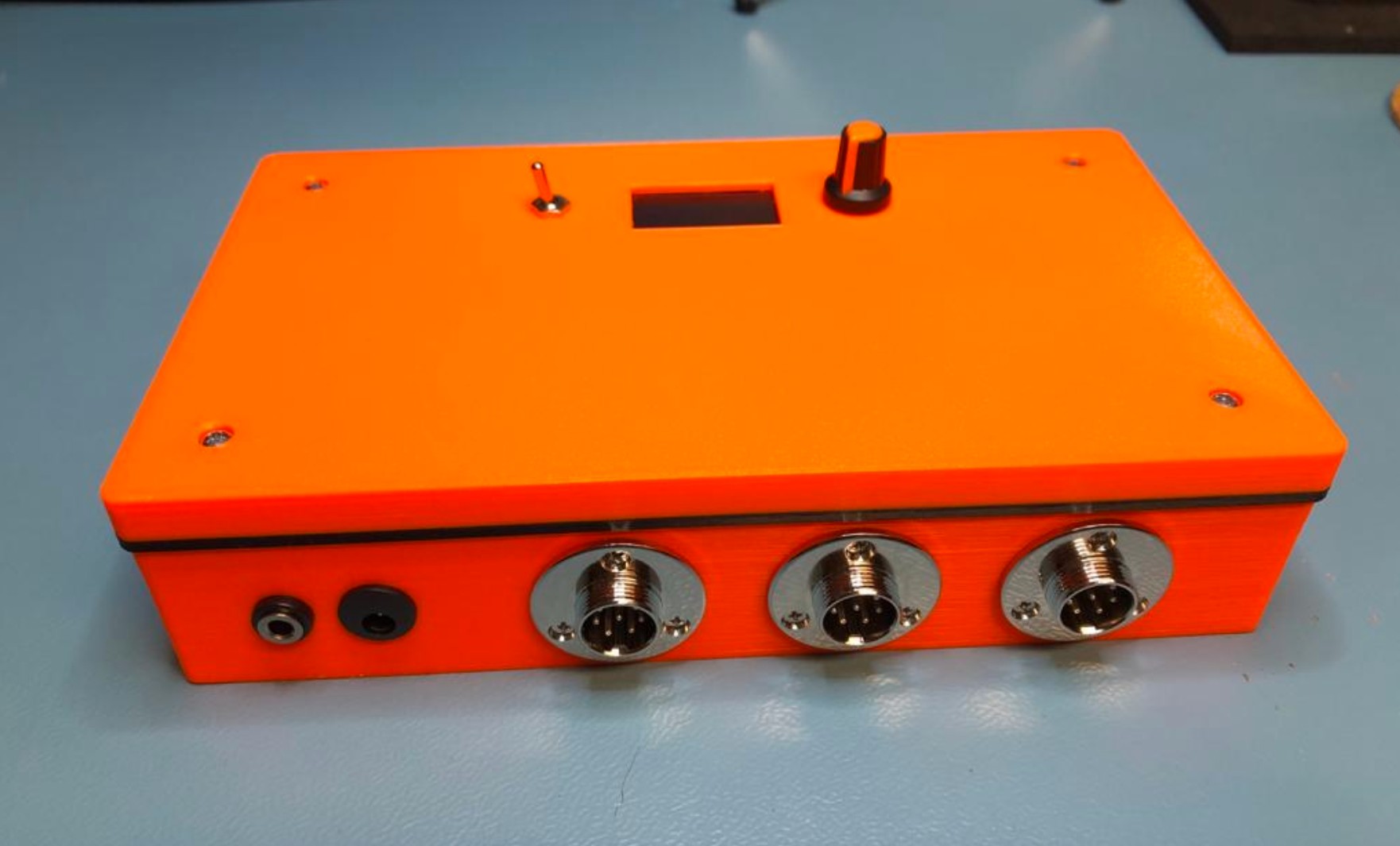

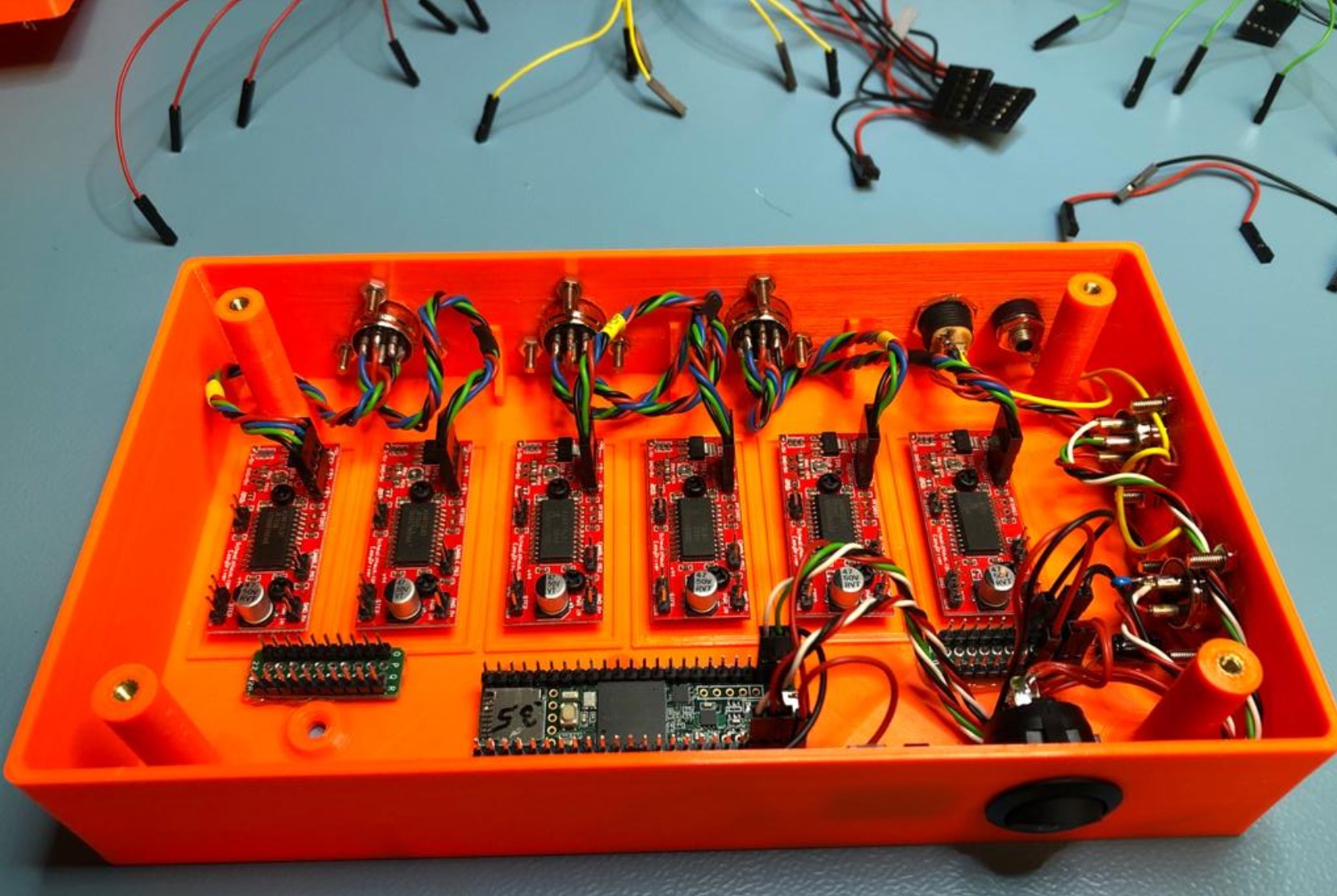

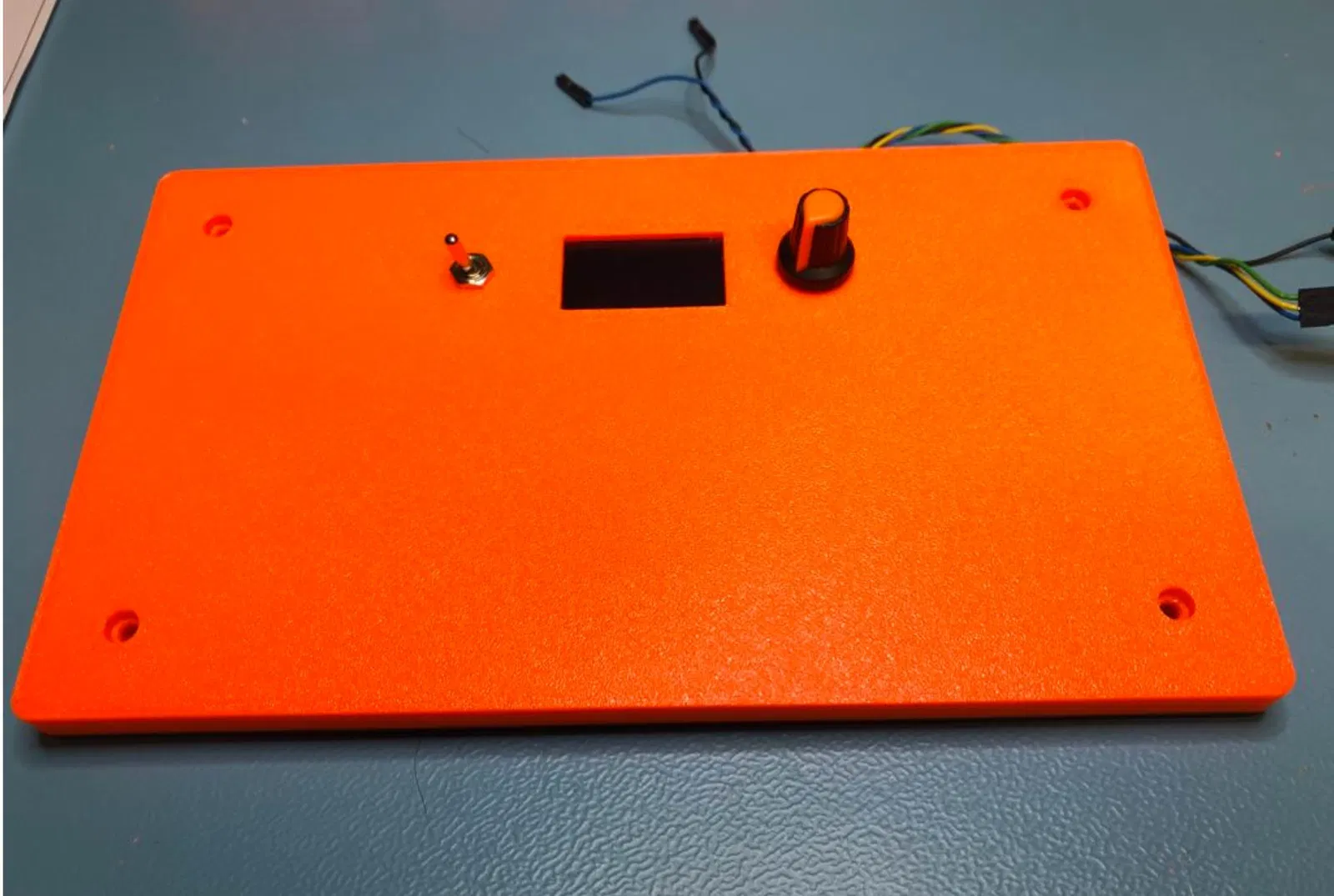

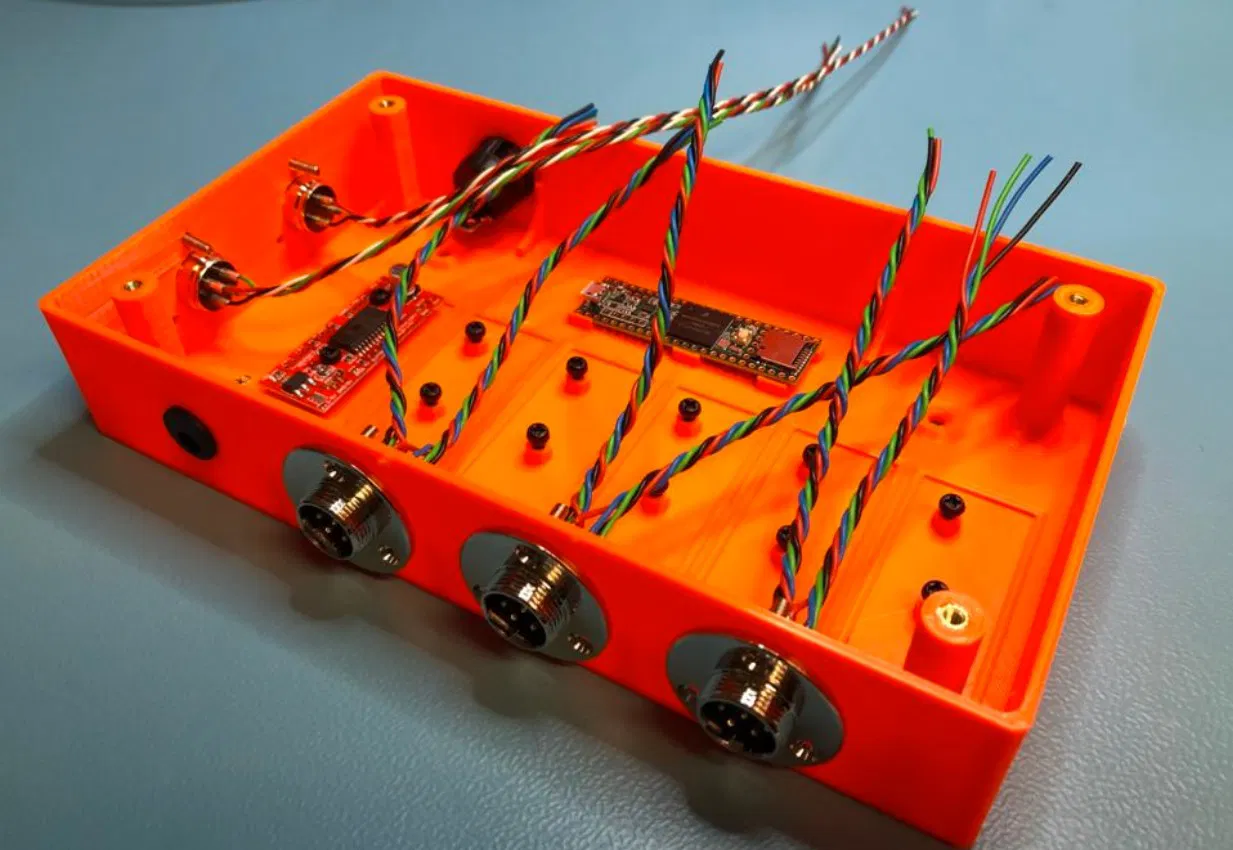

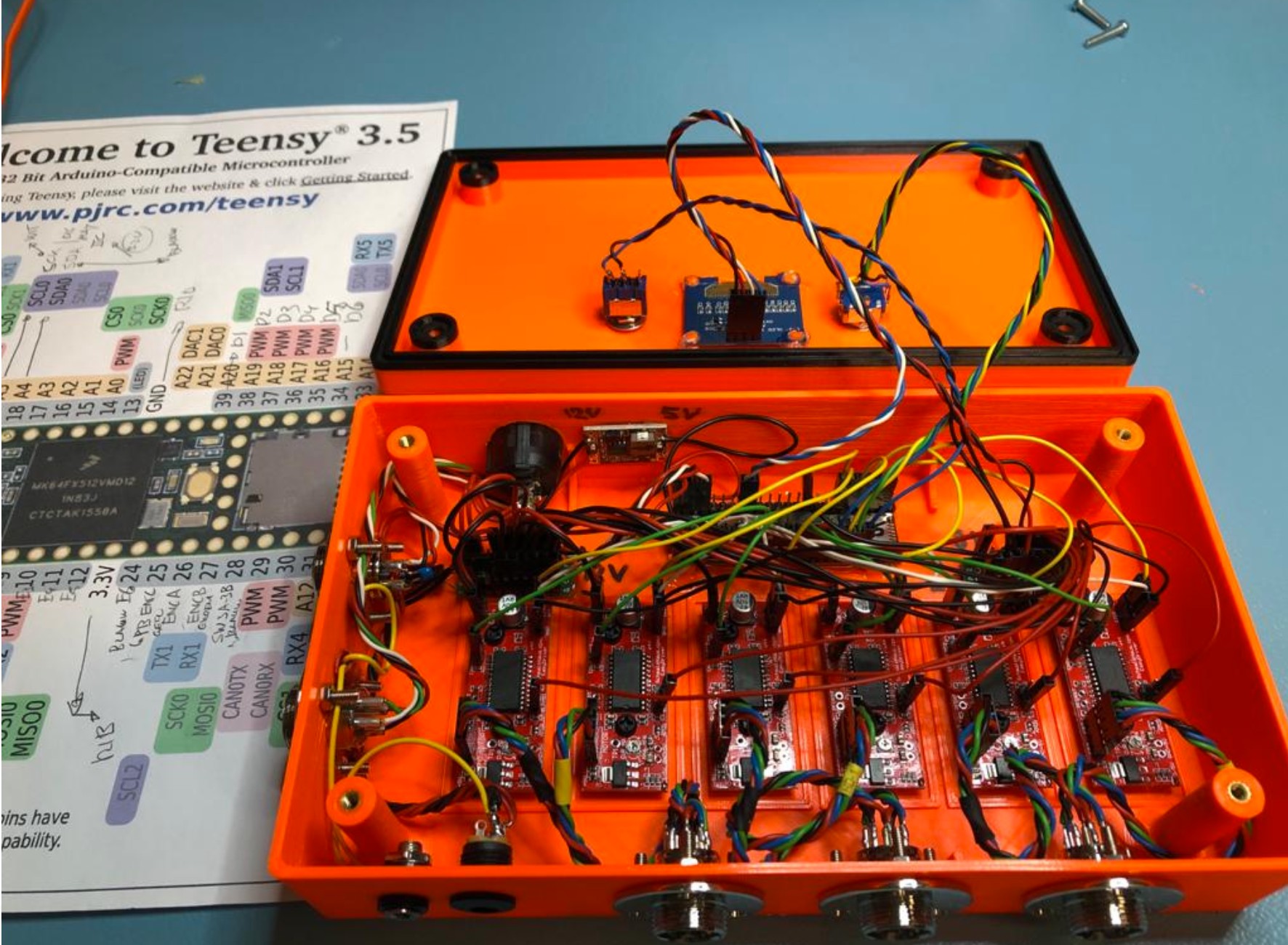

Tôi cần một vỏ cho 6 driver motor bước được kết nối với thẻ Teensy 3.5 (một loại Arduino) với một vài cảm biến. Nơi tôi có một vài nút điều khiển trên nắp với màn hình Oled nhỏ. Tôi đã sử dụng EasyDriver4.4 cho các thẻ driver, do đó có tên là EasyBox. Các kết nối ra bên ngoài chủ yếu là các đầu nối GX. Bên trong, tôi đã kết nối mọi thứ với các đầu nối Dupont càng nhiều càng tốt, để tôi có thể thực hiện một vài thay đổi.

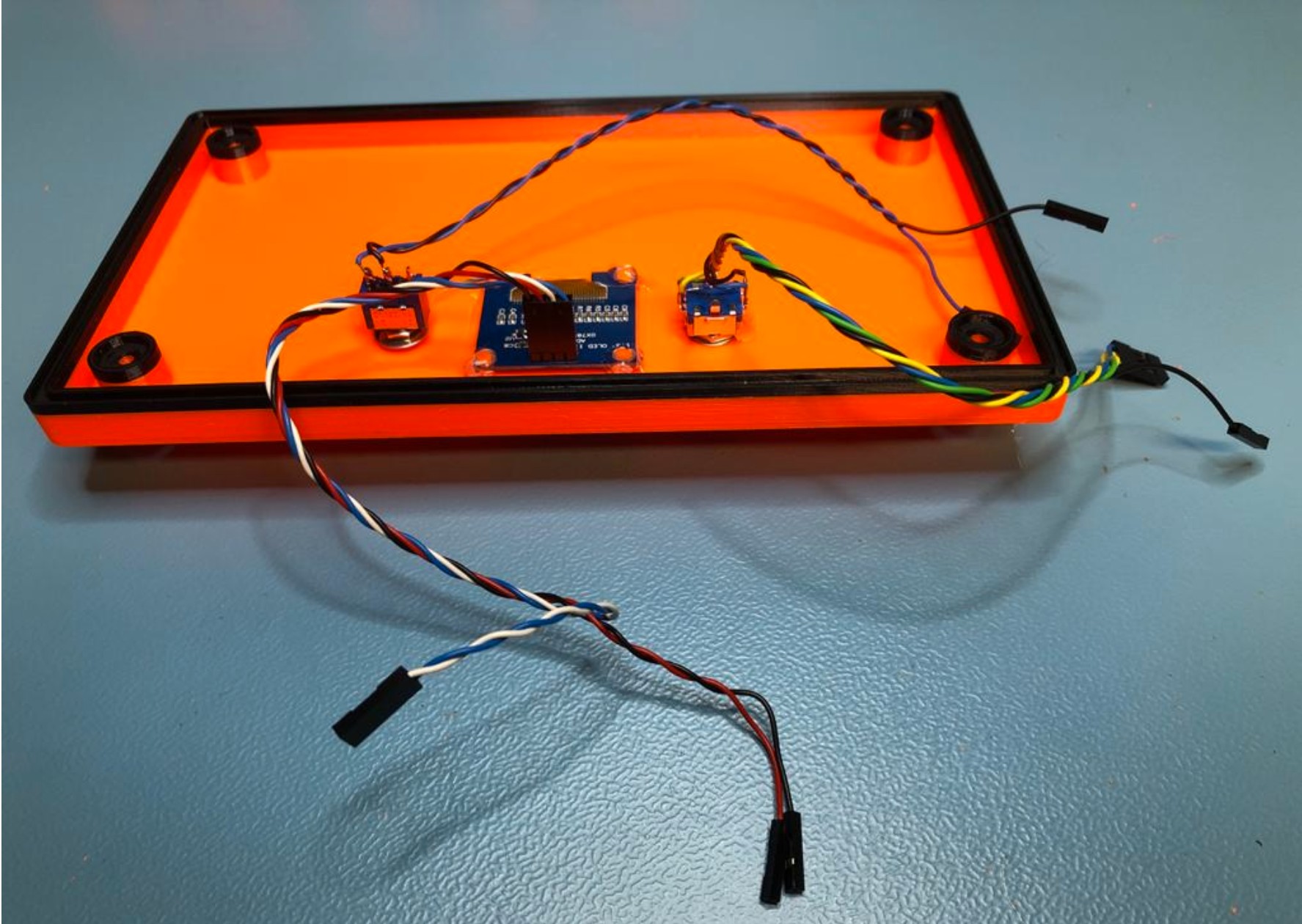

Nắp có một viền đen che cả bên trong và bên ngoài thành của hộp, để nắp đỡ hộp tốt. Các gân bên trong cũng được thêm vào để hỗ trợ các thành của hộp.

Việc cố định nắp bằng vít được thực hiện bằng các chèn đồng thau.

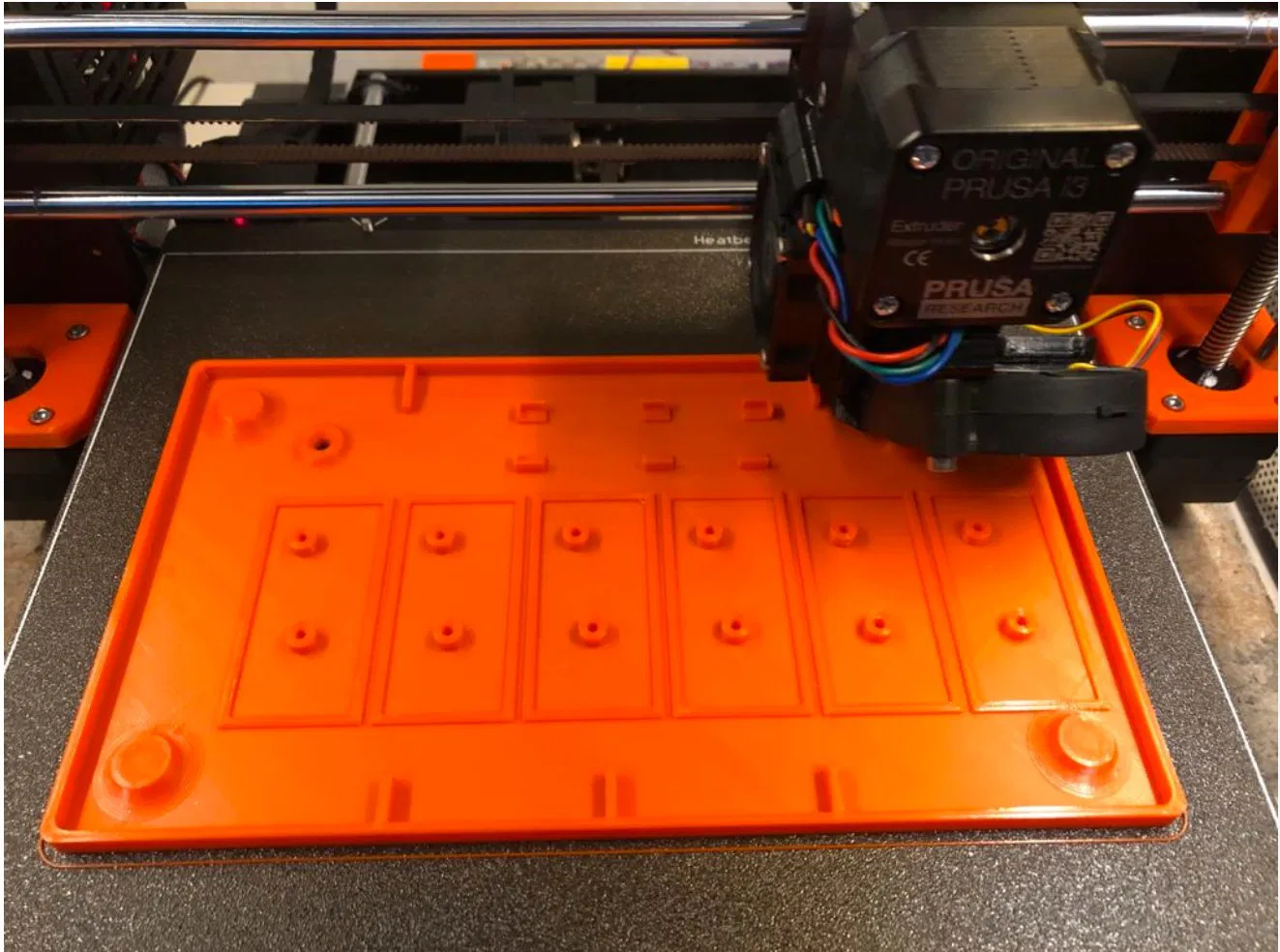

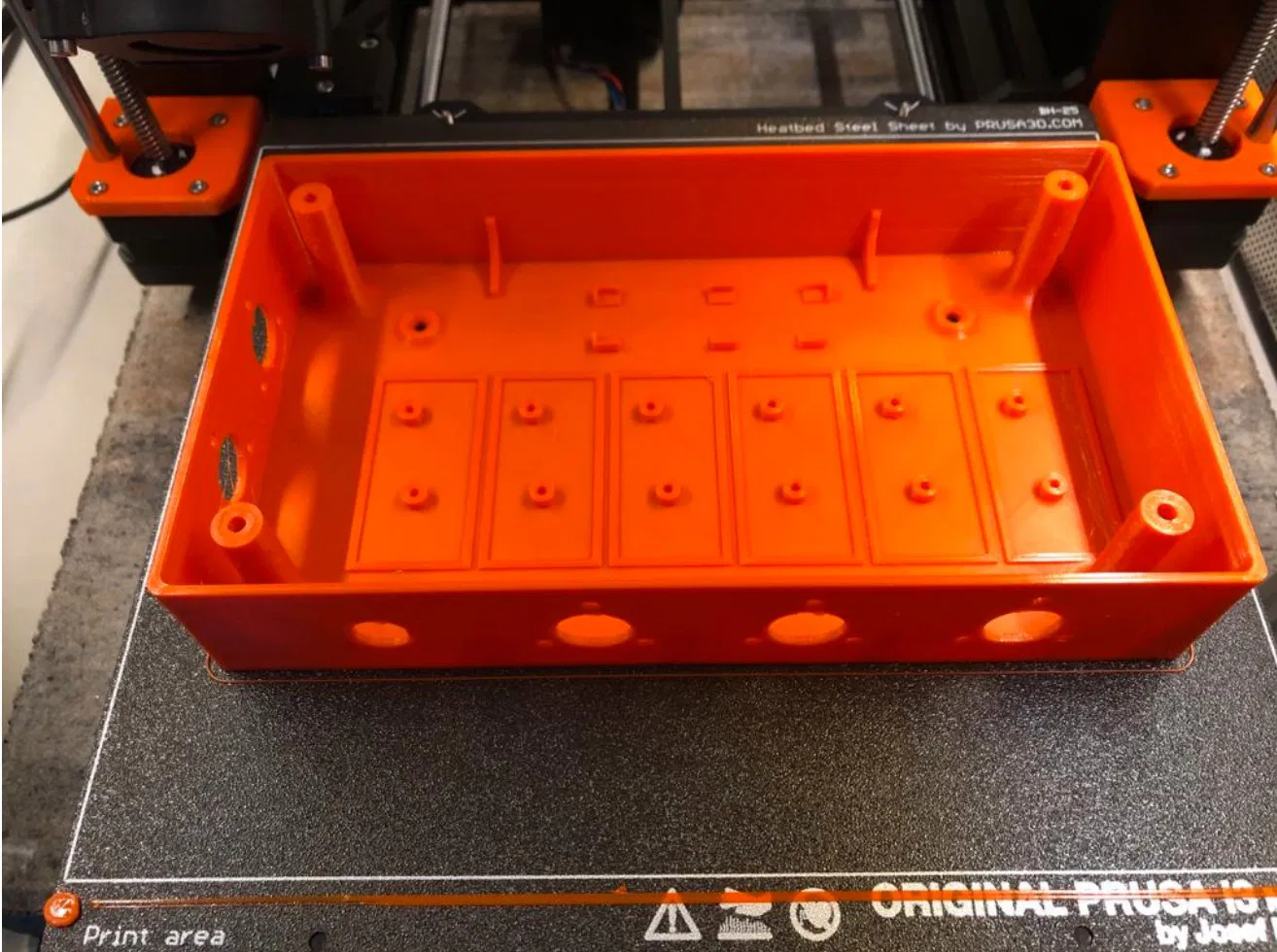

Hộp phải được in thành hai giai đoạn: hộp, nắp (vì yêu cầu không gian).

Để chế tạo hộp này với phần điện tử, bạn cần có một chút kinh nghiệm về điện tử, hàn, bấm đầu nối và sử dụng Arduino IDE.

Tôi cũng đã đăng dự án cho Arduino IDE trực tuyến tại đây. Vì vậy, bạn có thể thấy cách bạn có thể sử dụng nó.
