Cảm biến vị trí động cơ bước idler MMU2S
Bộ chuyển đổi đo góc cảm biến Hall cho động cơ bước idler MMU2S, là một phần của hệ thống cuộn dây tự động. Cho phép xem vị trí thực tế của idler, dây tóc có được ép hay không. Sử dụng cảm biến AS5600 với đầu ra analog 0-3.3VDC.
Mô tả

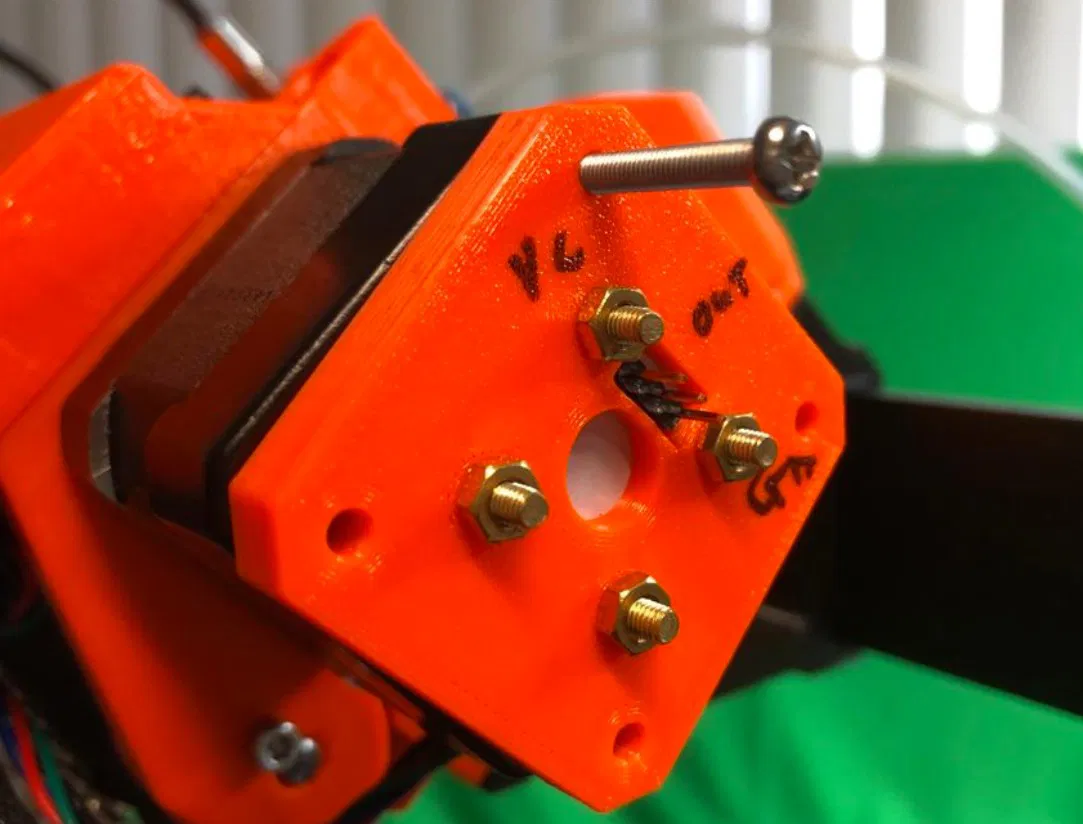

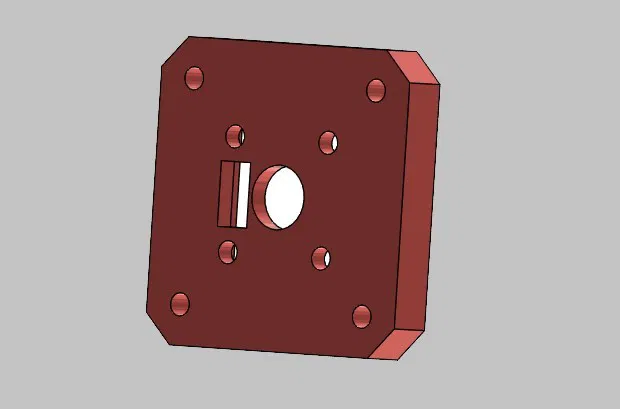

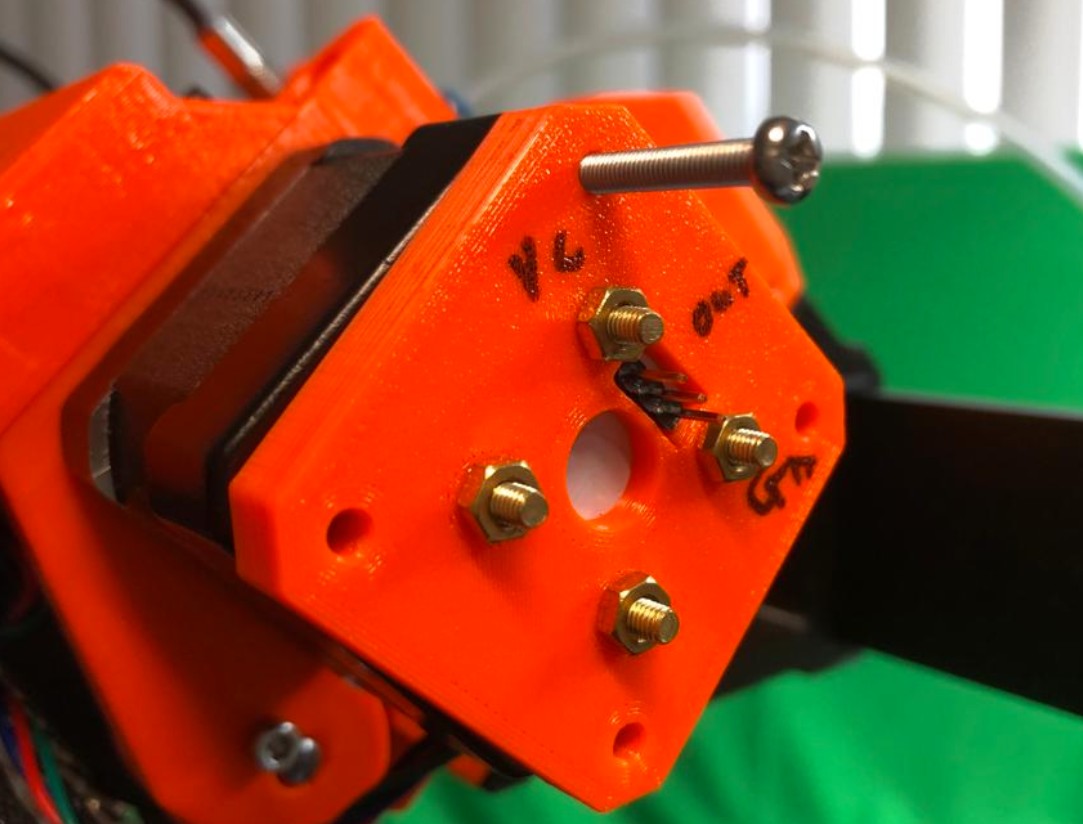

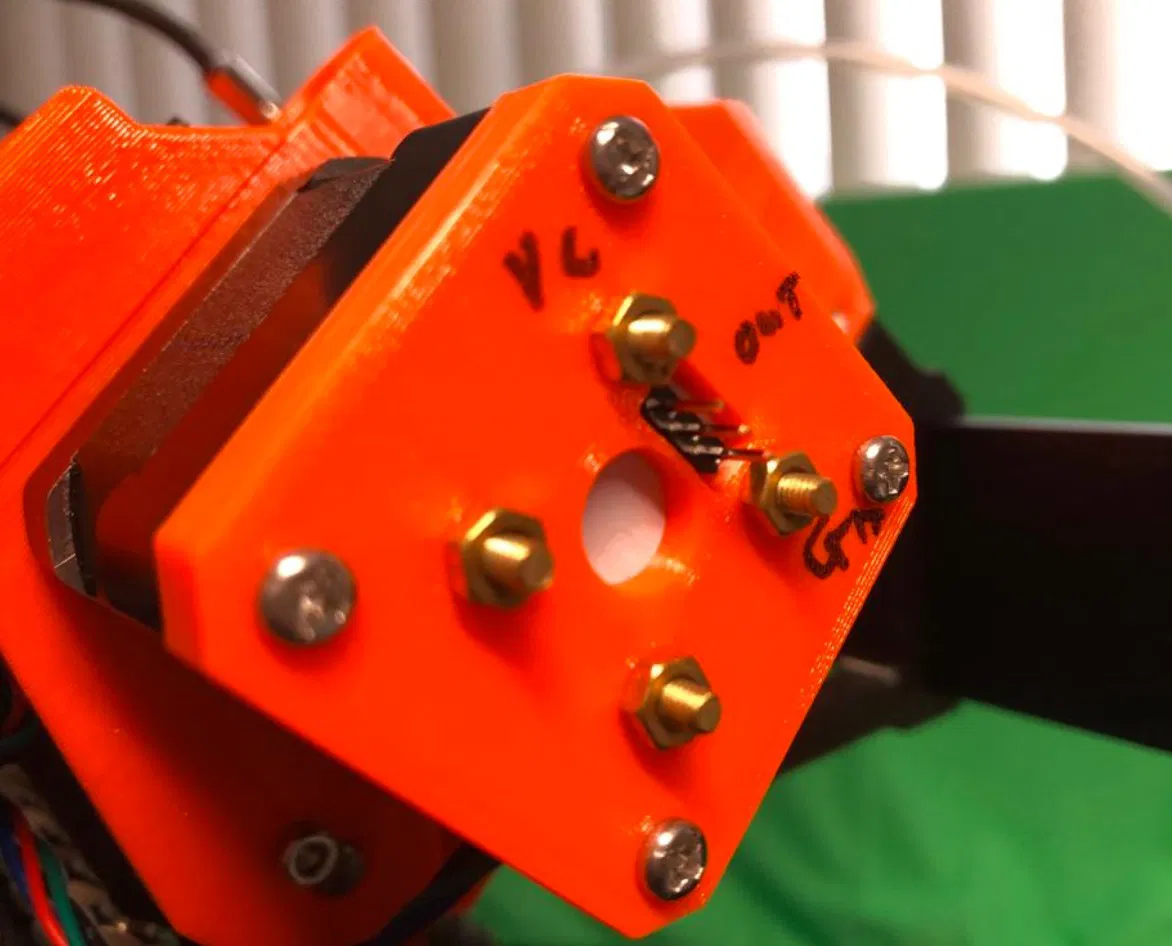

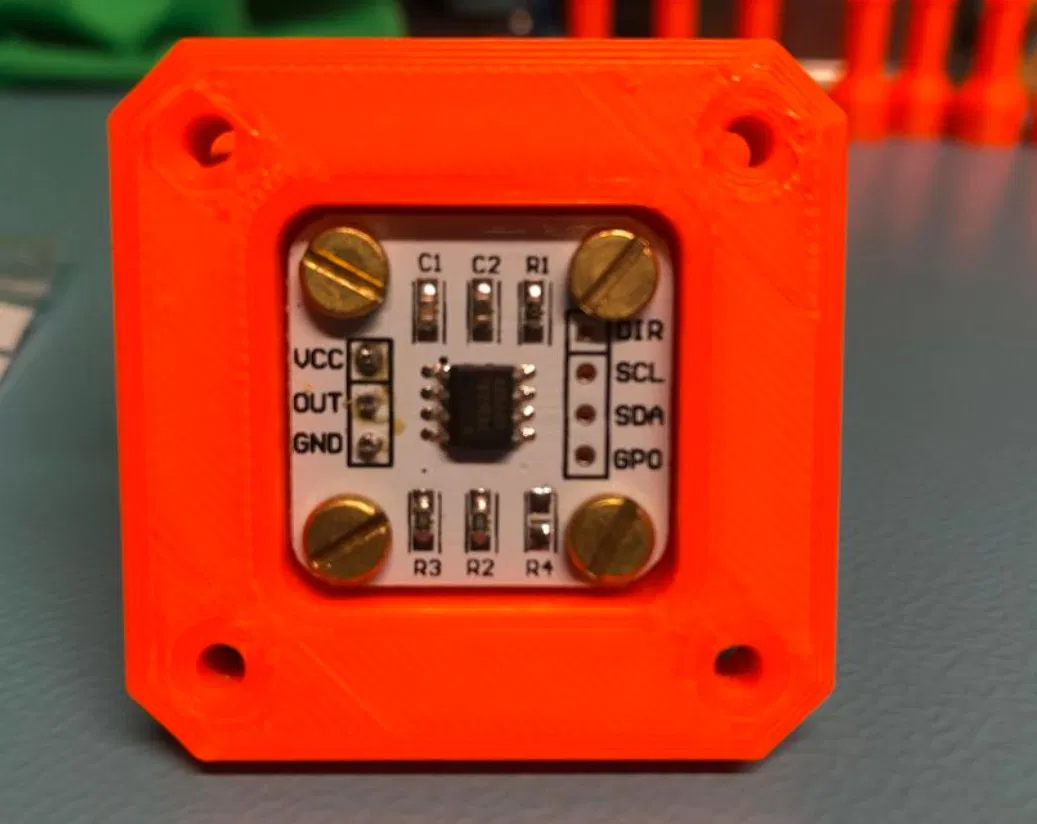

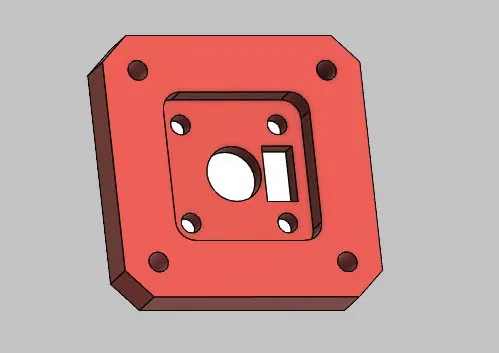

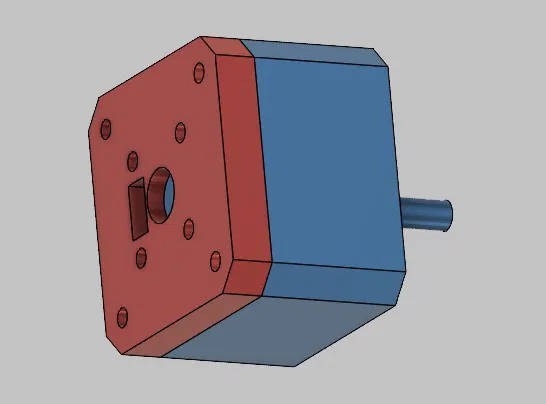

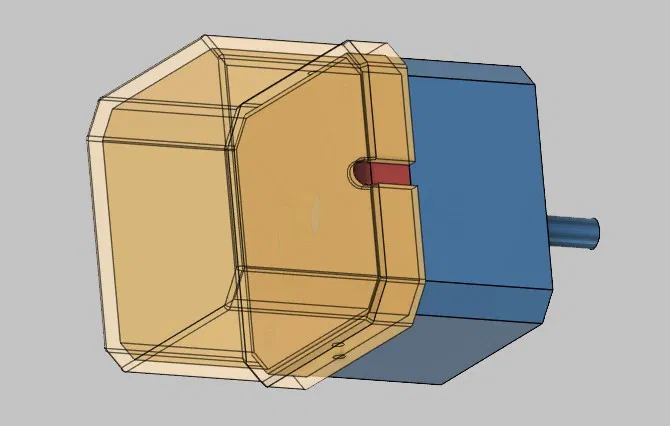

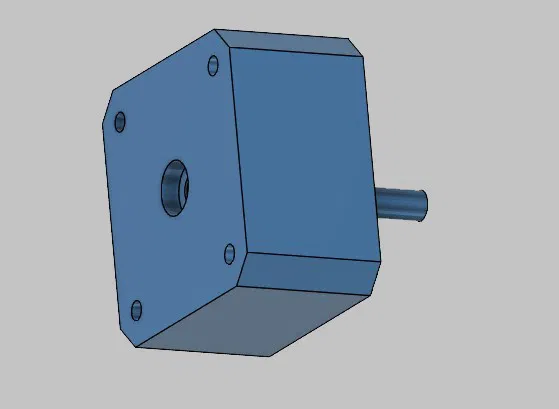

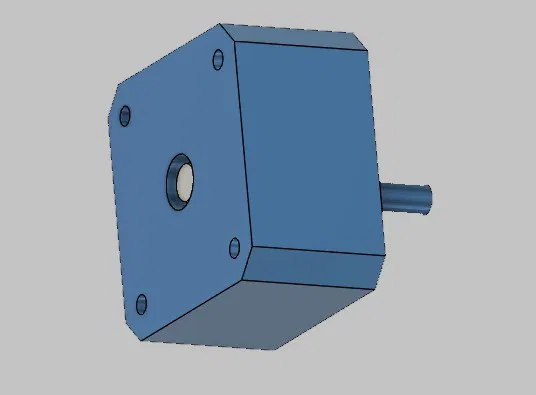

Bộ chuyển đổi để đo góc cảm biến Hall cho động cơ bước idler MMU2S.

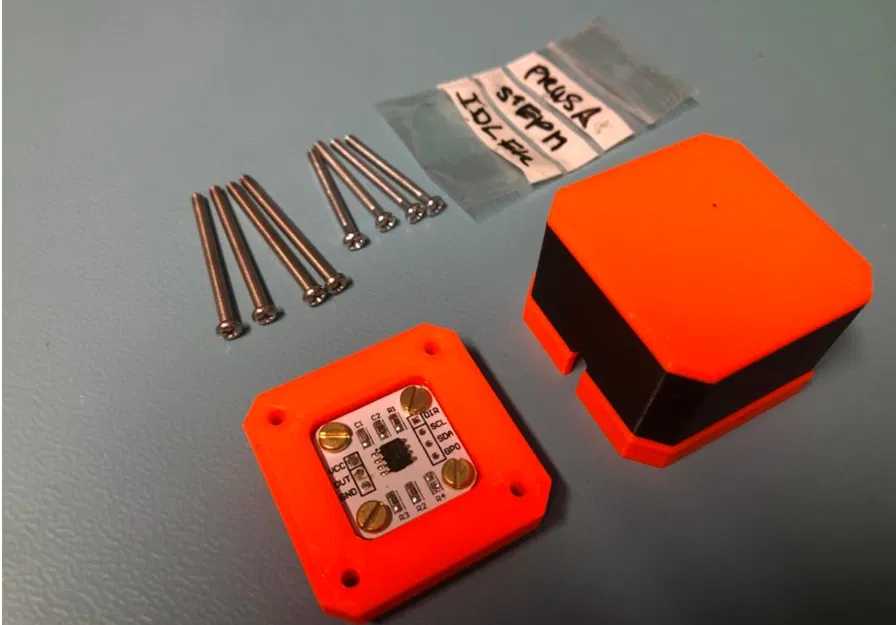

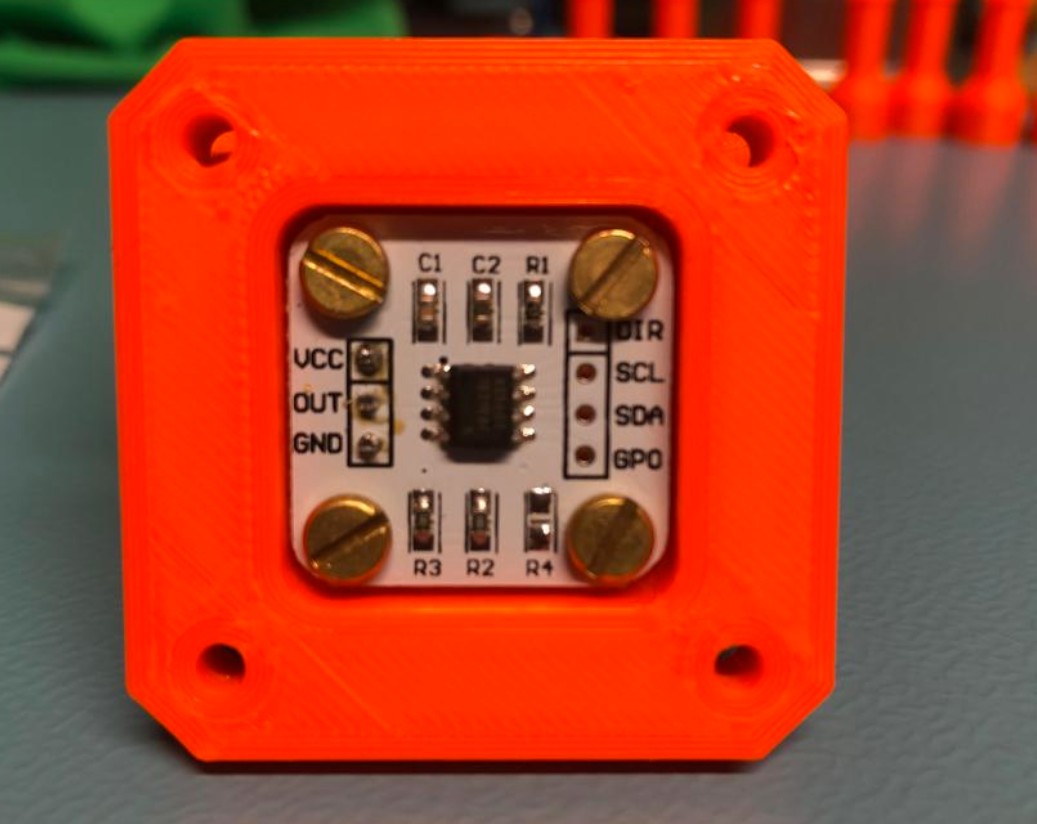

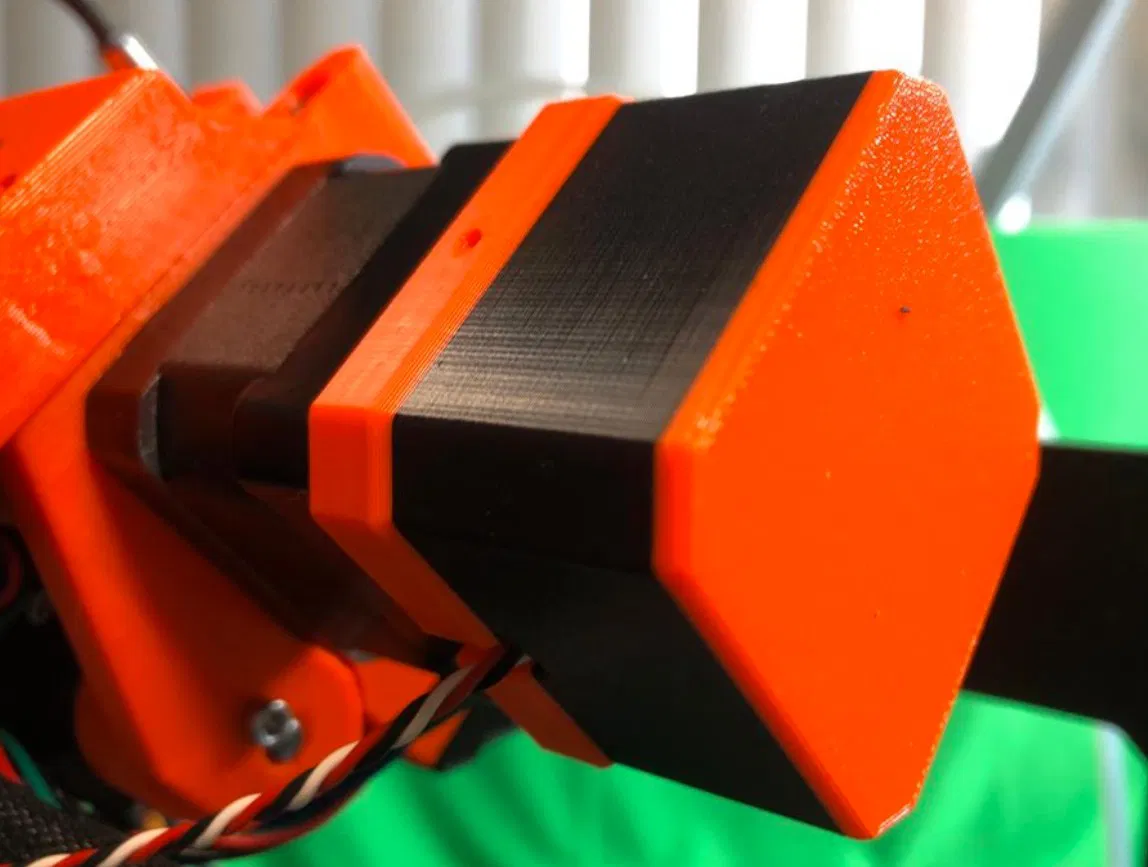

Như vậy bạn có thể xem vị trí thực tế của idler, xem vòng bi có ép và cấp dây tóc hay không, hoặc idler đang ở vị trí nghỉ. Cảm biến Hall AS5600 này là một bảng mạch nhỏ có sẵn.

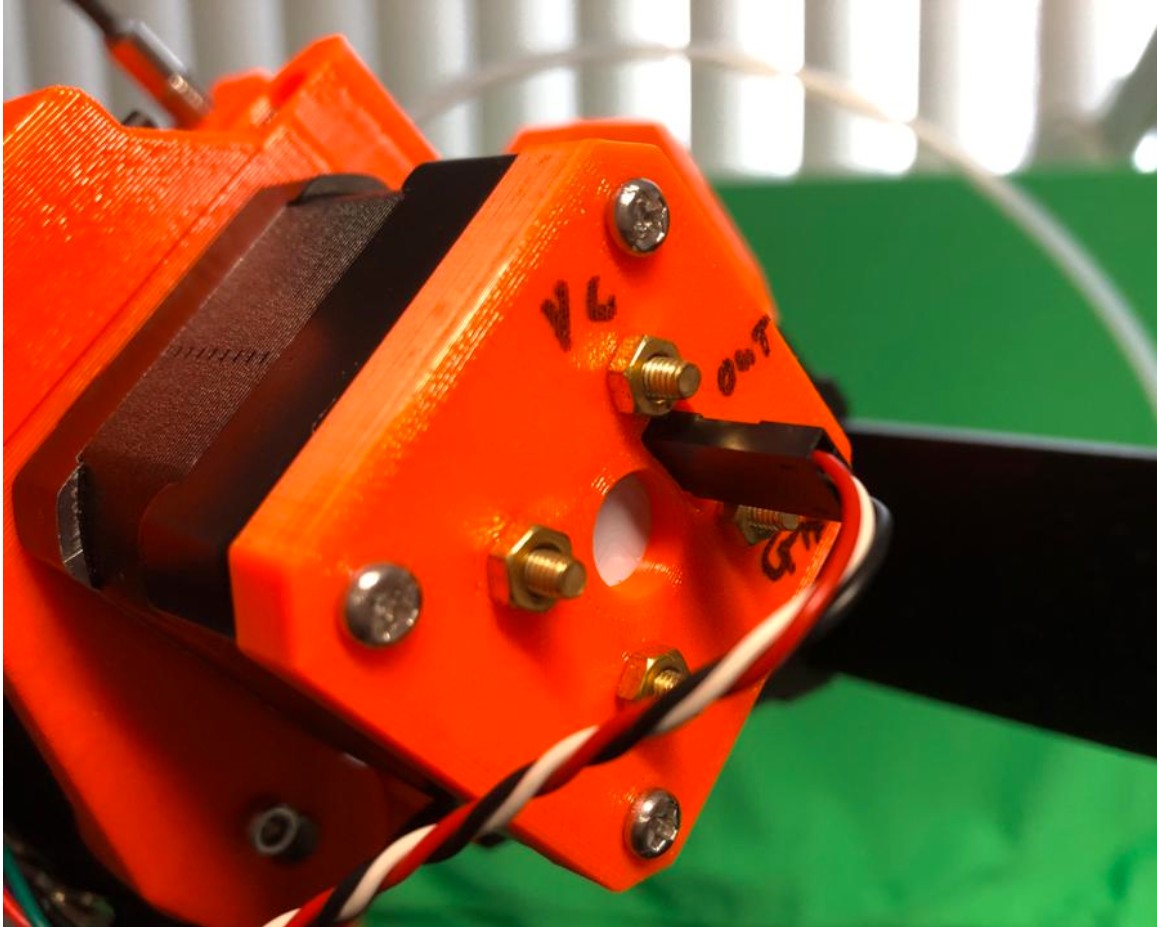

Tôi đang sử dụng đầu ra analog 0-3.3 VDC để đo góc 0-360 độ.

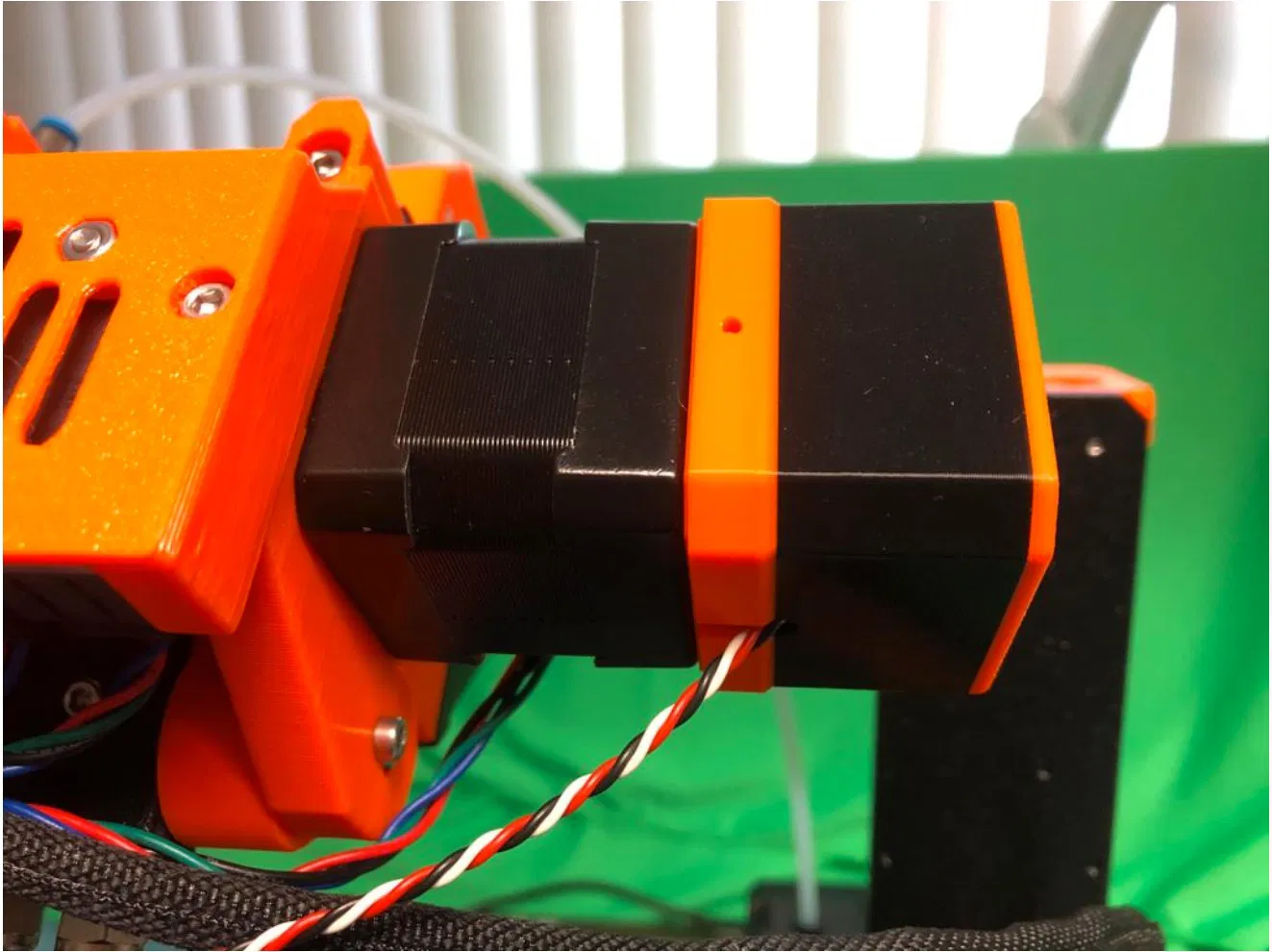

Tôi đã sử dụng nó cho hệ thống cuộn dây tự động cho MMU2S.

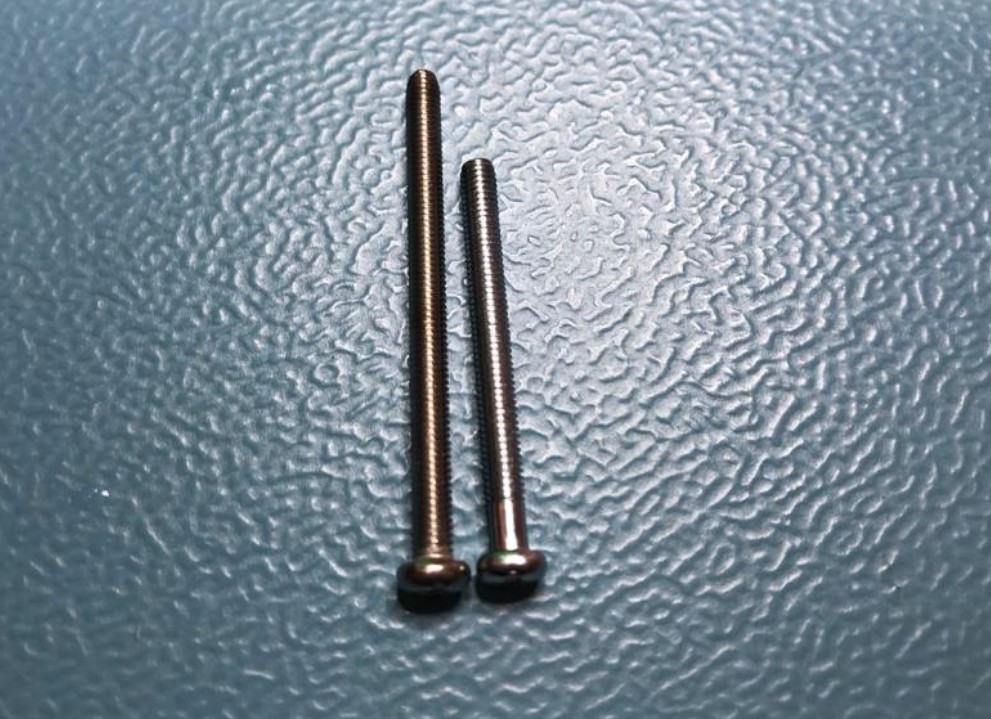

Hướng dẫn in

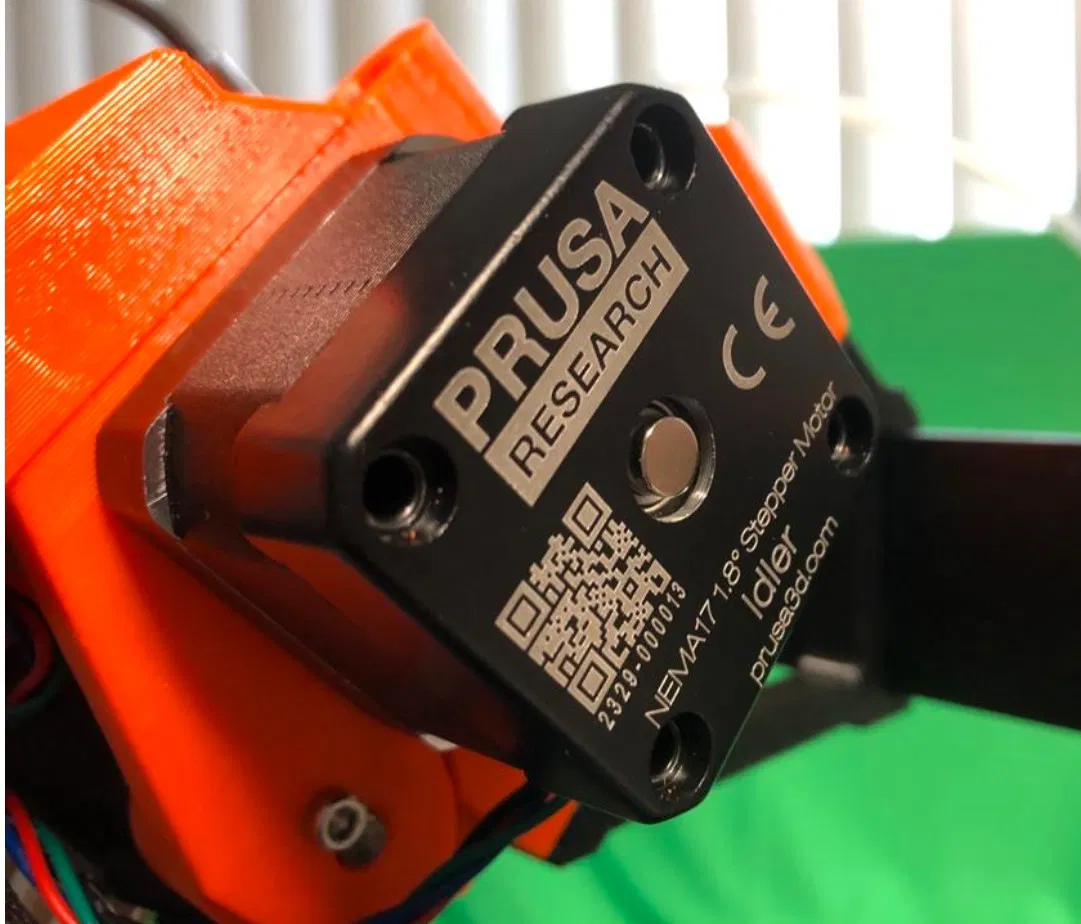

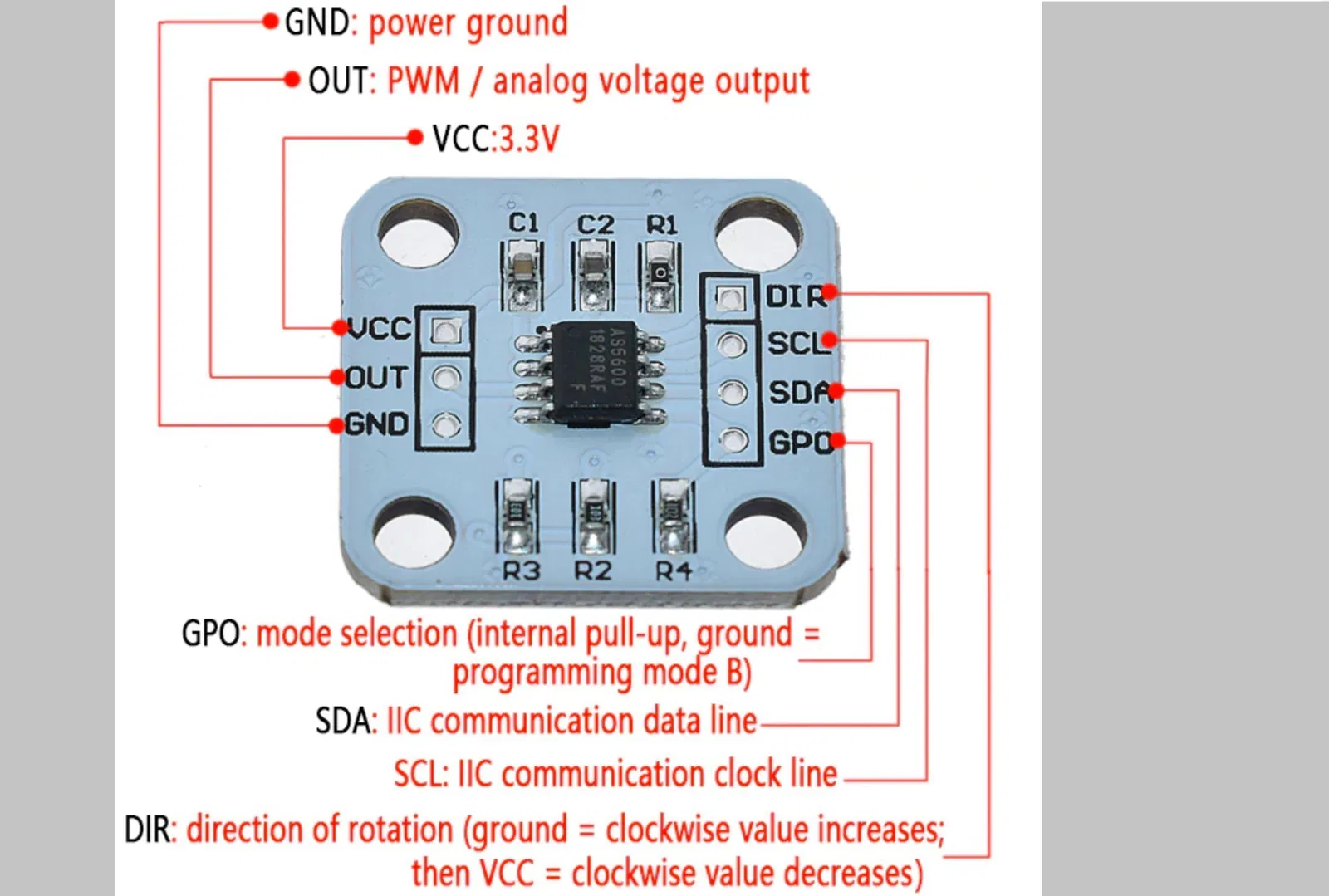

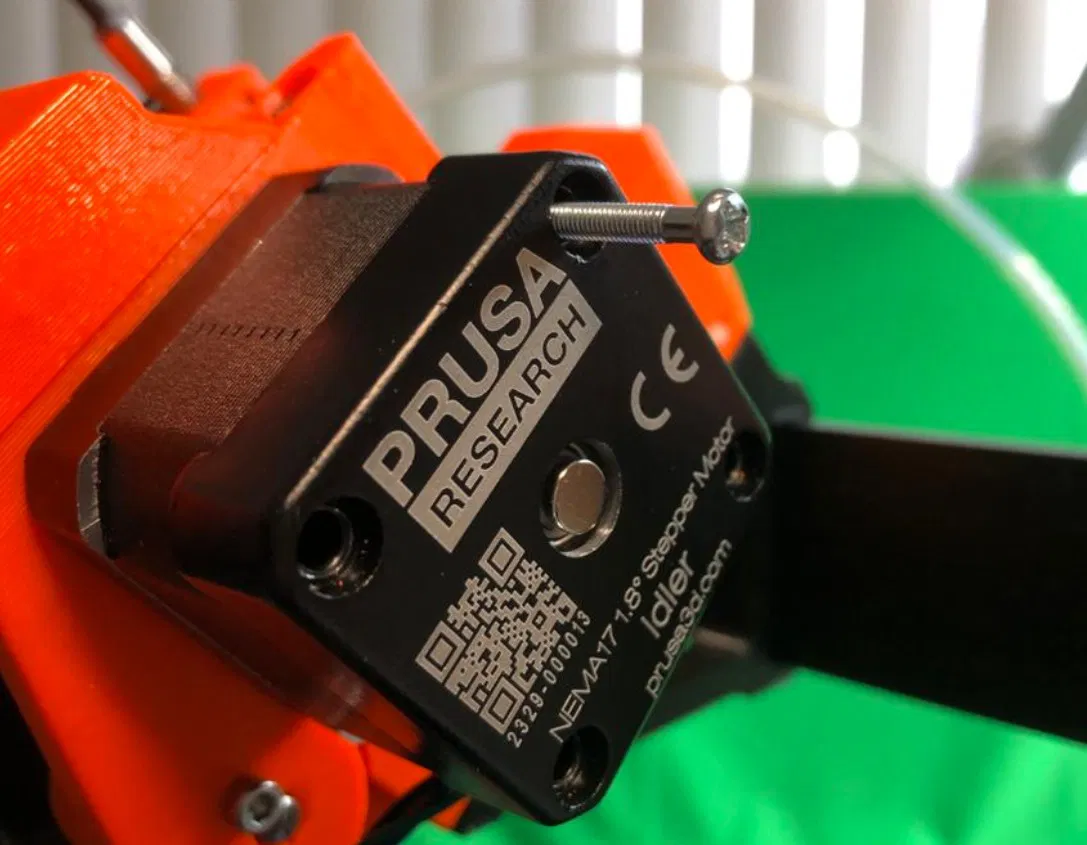

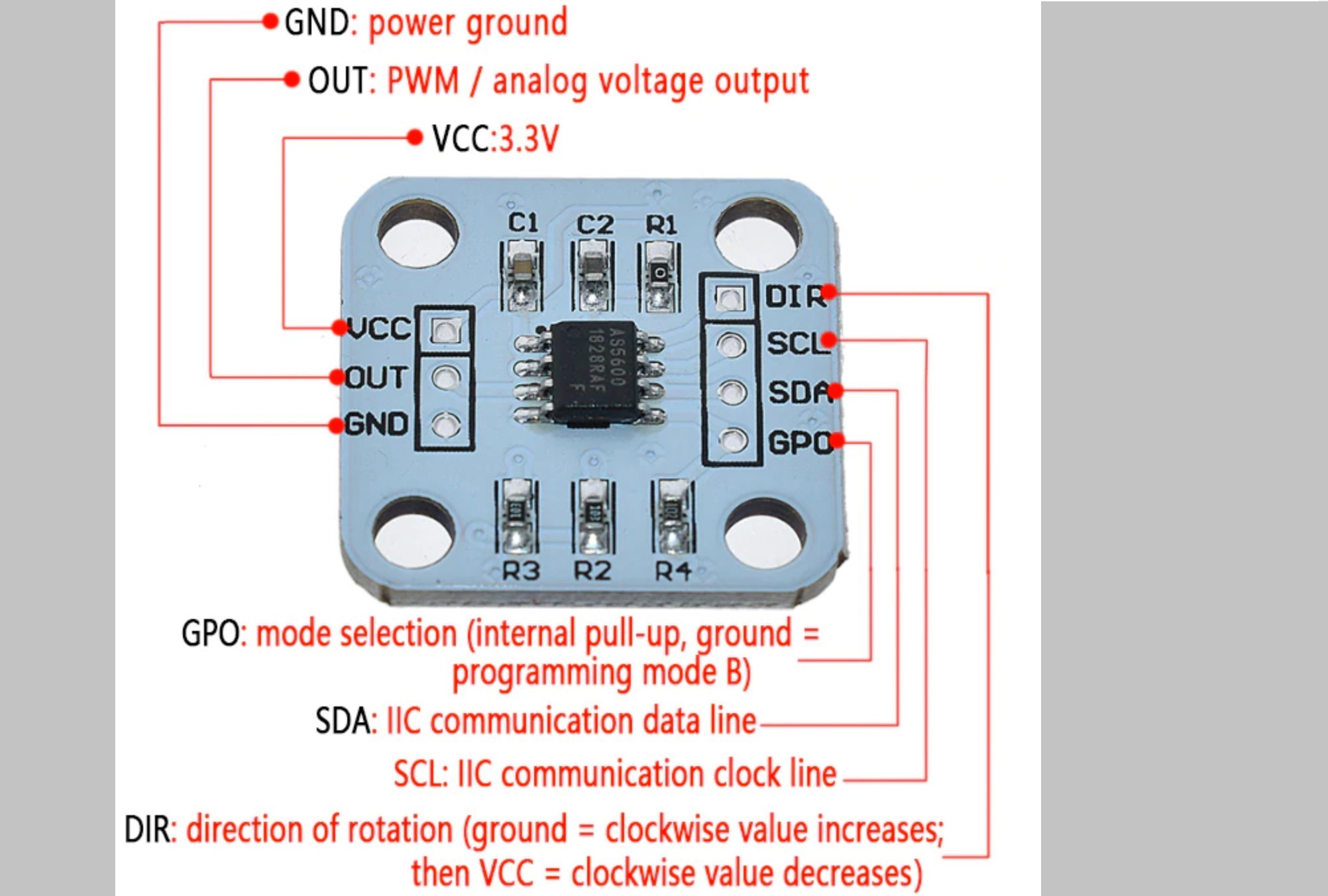

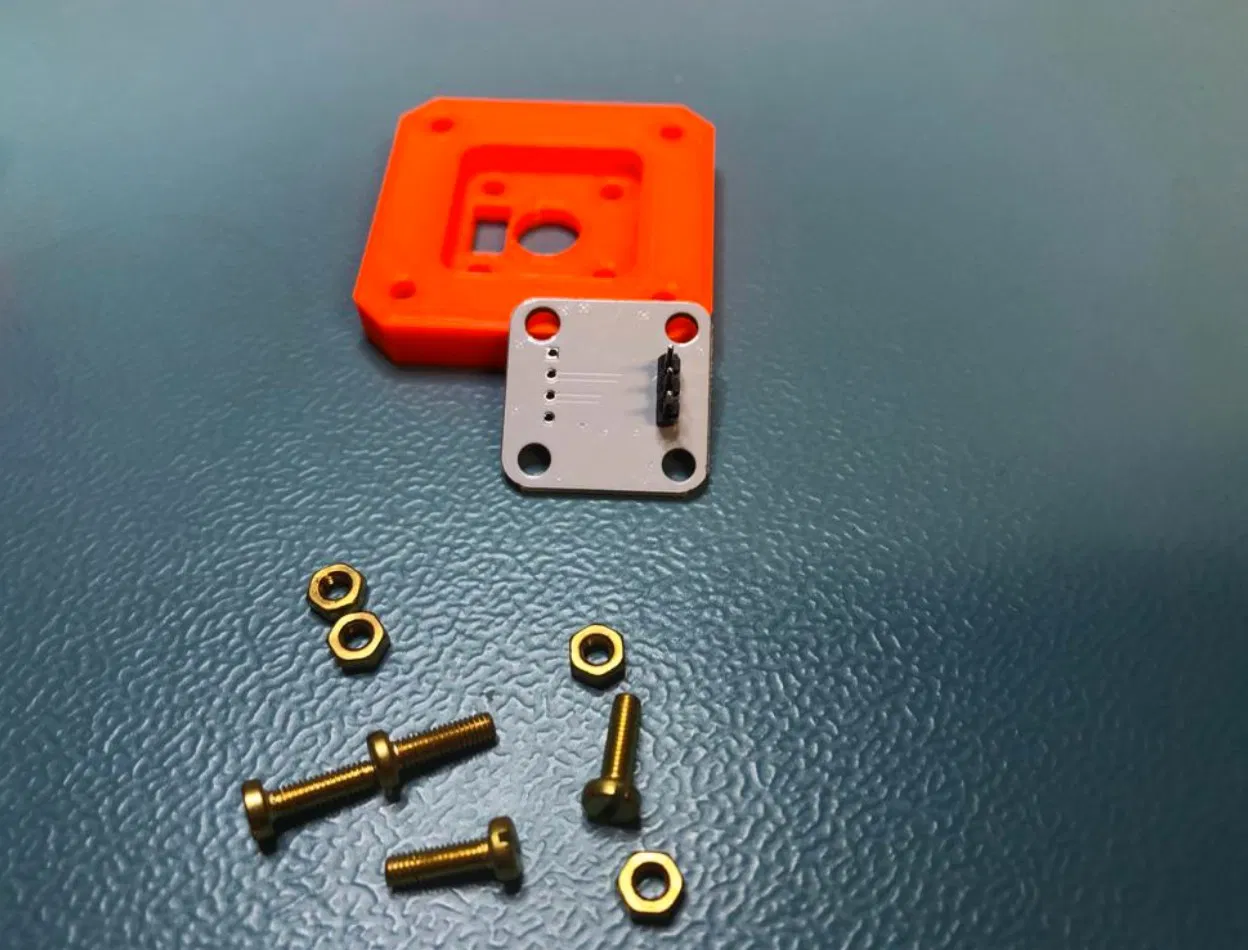

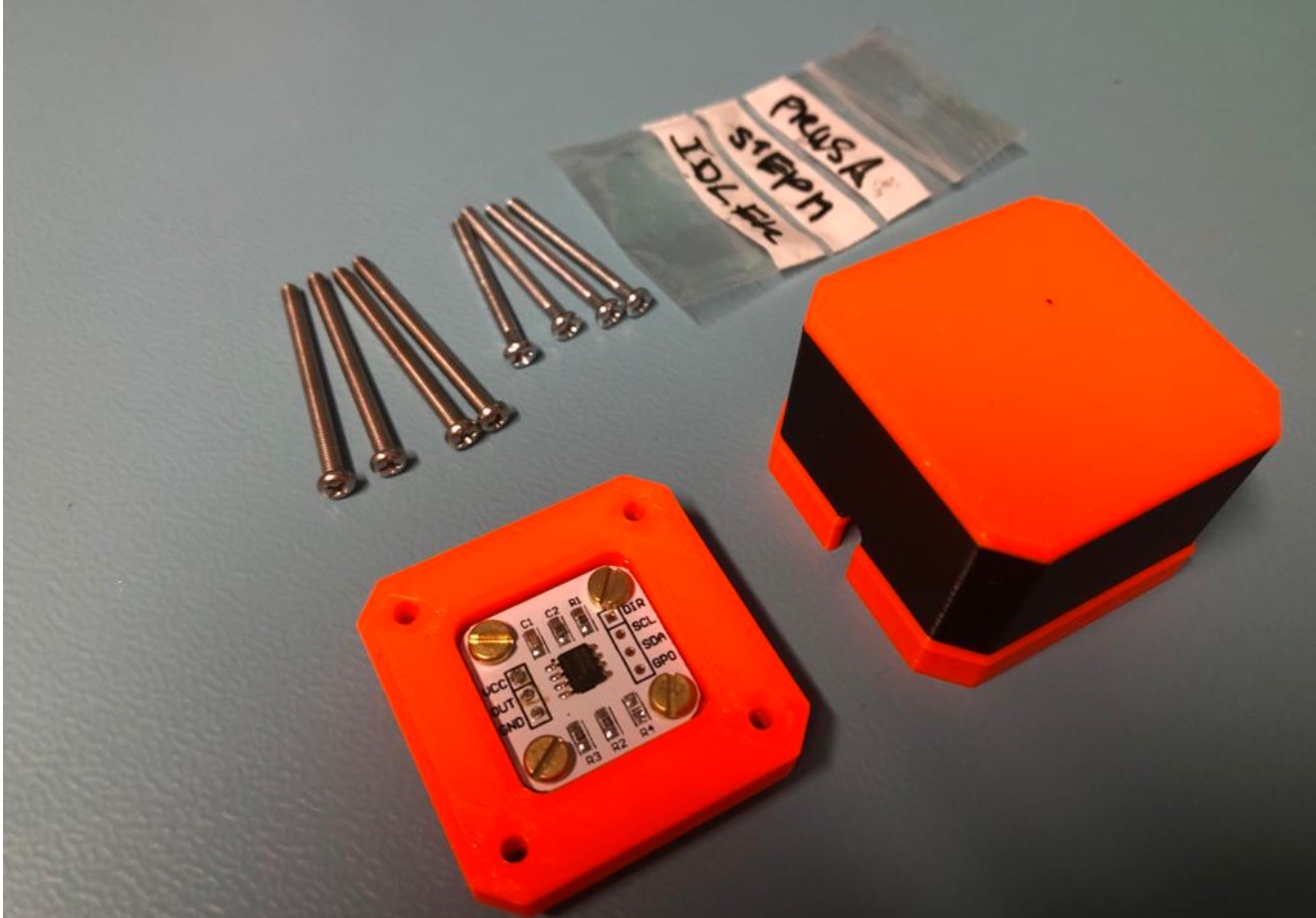

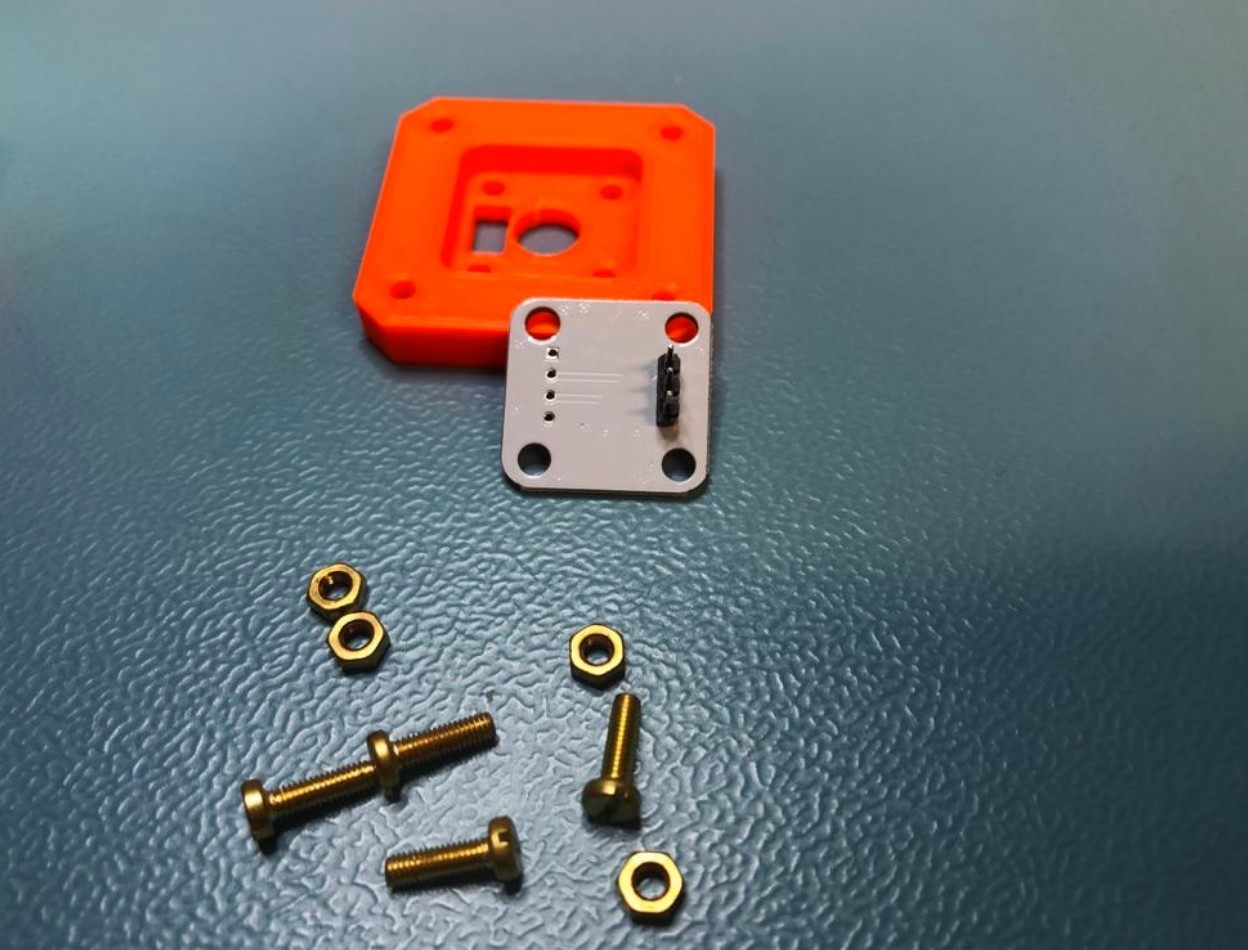

Cảm biến Hall này (Mô-đun đo góc cảm ứng từ Bộ mã hóa từ tính AS5600 Độ chính xác cao 12bit) có sẵn trên bảng mạch nhỏ. Nếu bạn muốn kích hoạt đầu ra analog (0-3.3VDC), bạn phải tháo điện trở R4. Xin lưu ý rằng bạn cần một nam châm đĩa có từ tính xuyên tâm, tôi đã nhận được một nam châm đĩa hướng trục, vì vậy nó không hoạt động ở mặt sau của trục kim loại.
