NÚT BẤM IN 3D CHO DỰ ÁN GO-BABY-GO VÀ CÁC DỰ ÁN TRỢ NĂNG

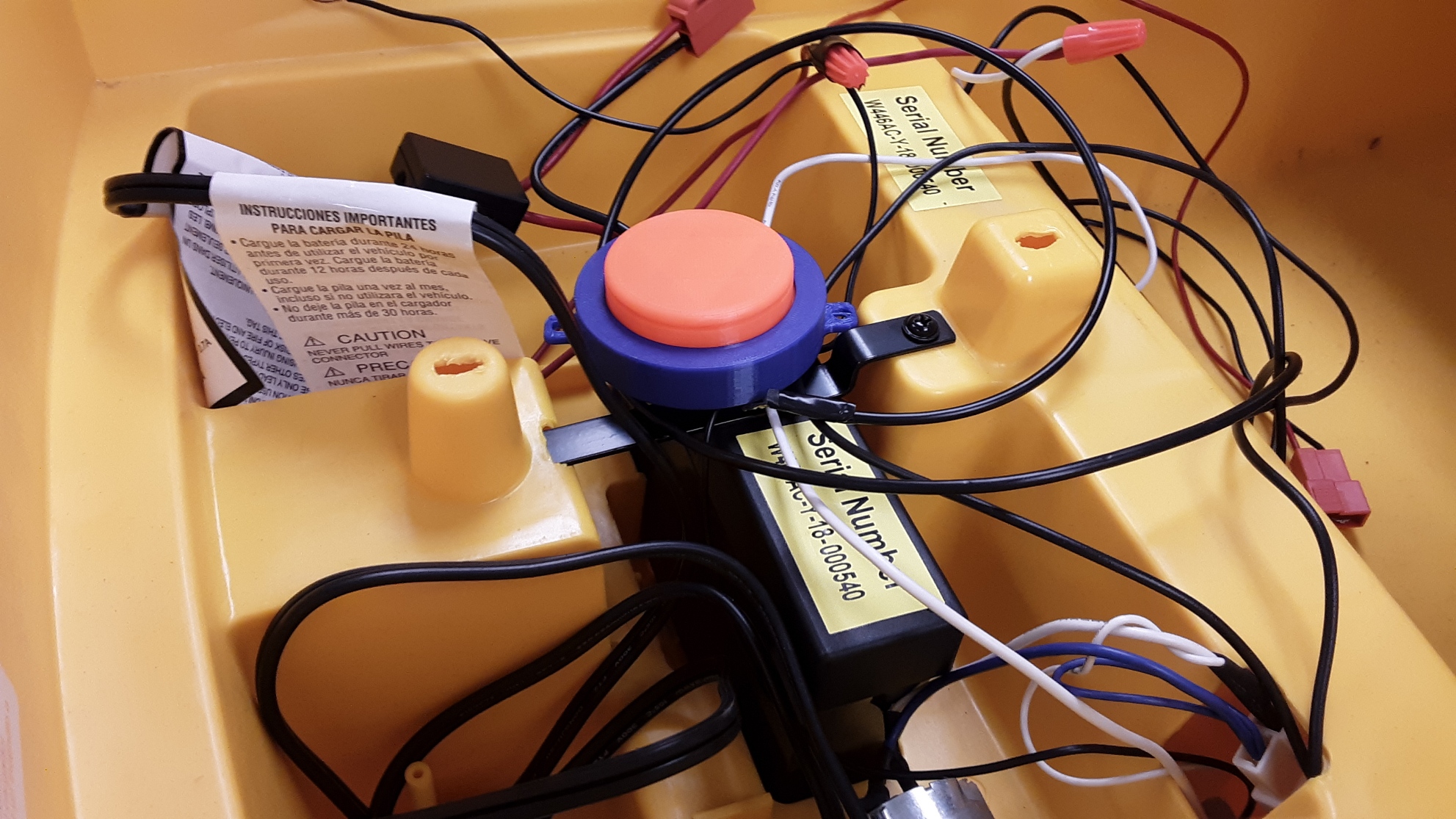

Đây là một dự án mà tôi đã làm trong vài năm nay, và sẽ tiếp tục cập nhật các thiết kế. Sau khi tham gia một vài sự kiện Go-Baby-Go (xem chi tiết về Go-Baby-Go bên dưới), tôi nhận ra rằng bộ phận đắt tiền nhất của một chiếc xe GBG, ngoài chiếc xe PowerWheels, là nút bấm gắn trên vô lăng để cho phép trẻ em "tăng tốc" trên xe. Các nút bấm trước đây có giá 65 đô la mỗi cái. Tôi biết phải có cách nào đó để giảm chi phí này và đồng thời tăng chức năng bằng cách sử dụng công nghệ in 3D. Tôi đã thiết kế nút bấm như một vỏ lớn bao quanh một công tắc vi mô hai dây nhỏ. (https://www.amazon.com/gp/product/B06XT3FLVM/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1)

Nút bấm được làm từ bốn bộ phận in 3D và công tắc vi mô. Tất cả các bộ phận đều có thể in được mà không cần hỗ trợ, ngoại trừ vòng khóa xoay, trừ khi bạn in nó mà không có các giá đỡ. Tuy nhiên, phần nút bấm nhỏ có thể được hỗ trợ cơ bản bên dưới lỗ ở đáy nếu máy in của bạn gặp khó khăn với các bộ phận nhô ra. Để in các bộ phận, tôi đề xuất các định hướng sau:

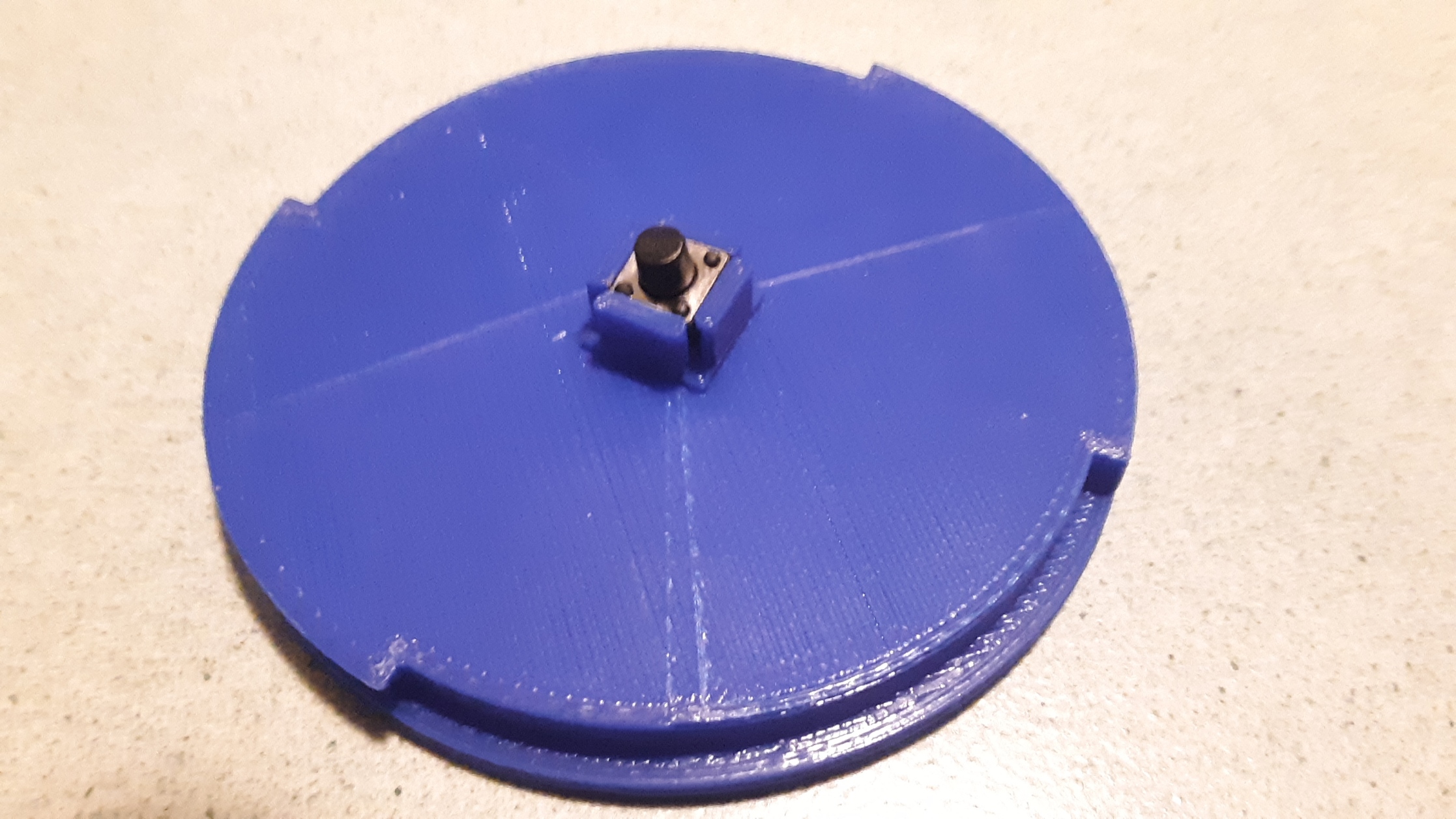

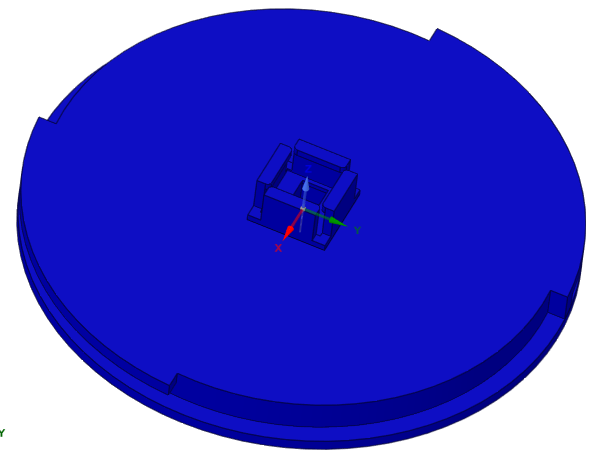

-- Đế đỡ công tắc: in với mặt đáy phẳng trên bàn in. Không cần hỗ trợ.

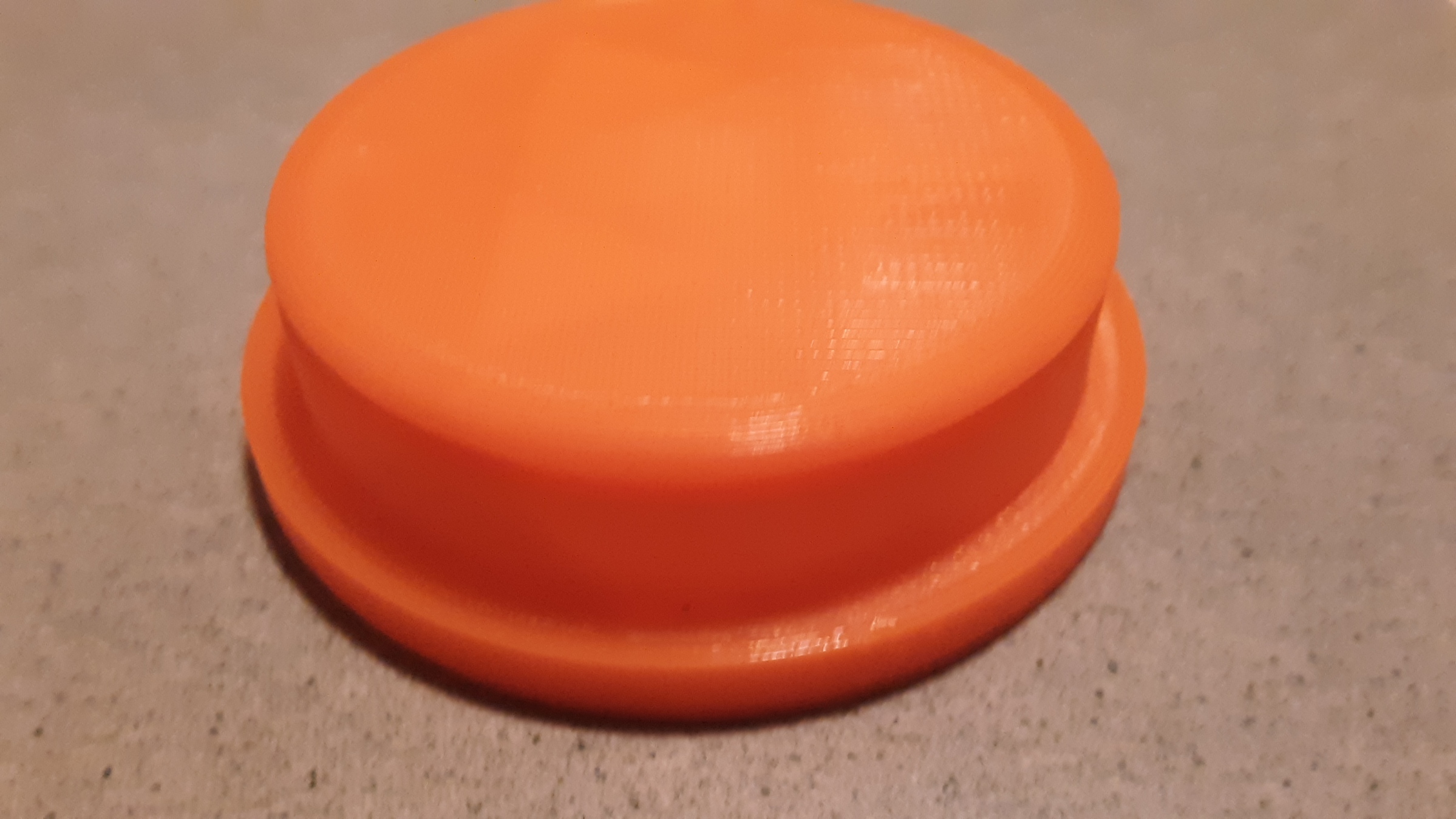

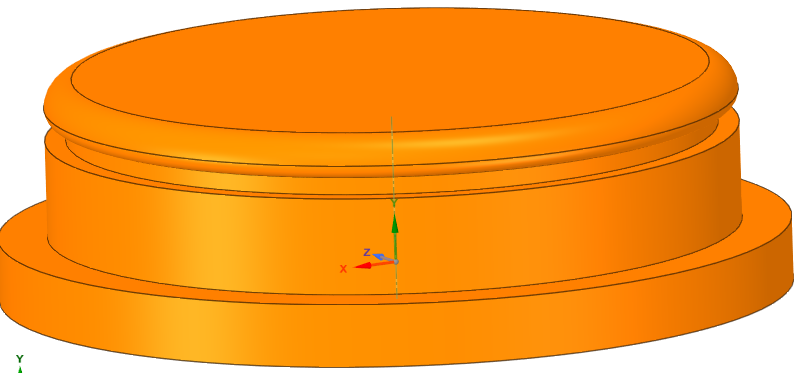

-- Nút bấm trên: In với mặt lỗ úp xuống trên bàn in. Có thể cần hỗ trợ ở lỗ phía dưới.

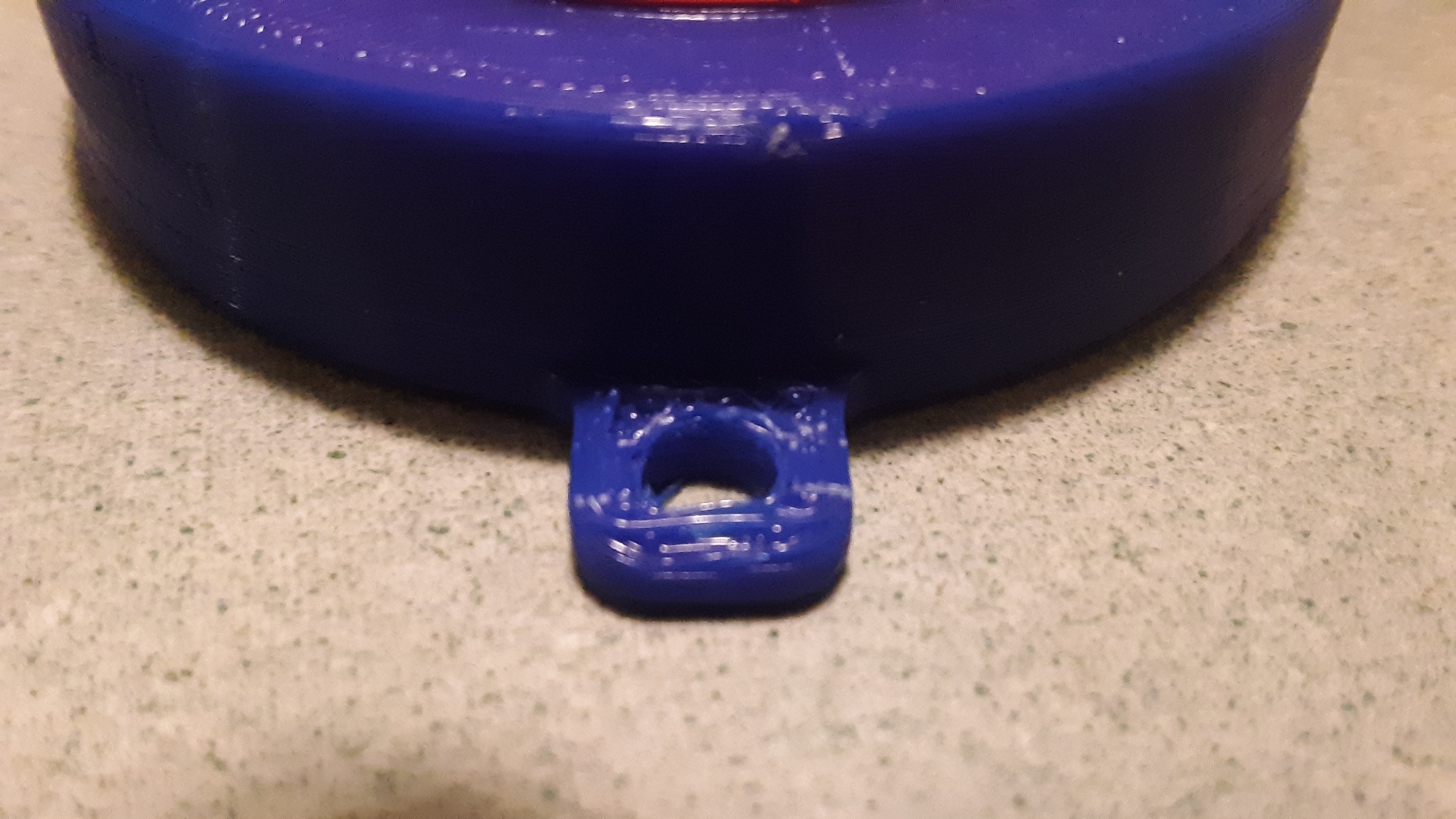

-- Vòng khóa xoay công tắc: Tôi đã in ngược với mặt phẳng trên cùng áp sát vào bàn in và hỗ trợ bên dưới các tab gắn.

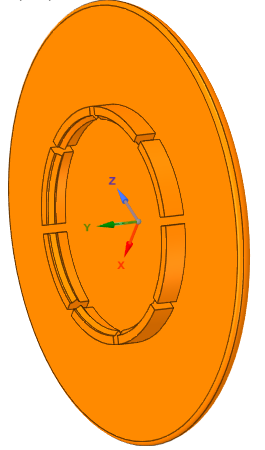

-- Nút bấm lớn trên: In với mặt phẳng lớn úp xuống trên bàn in. Không cần hỗ trợ.

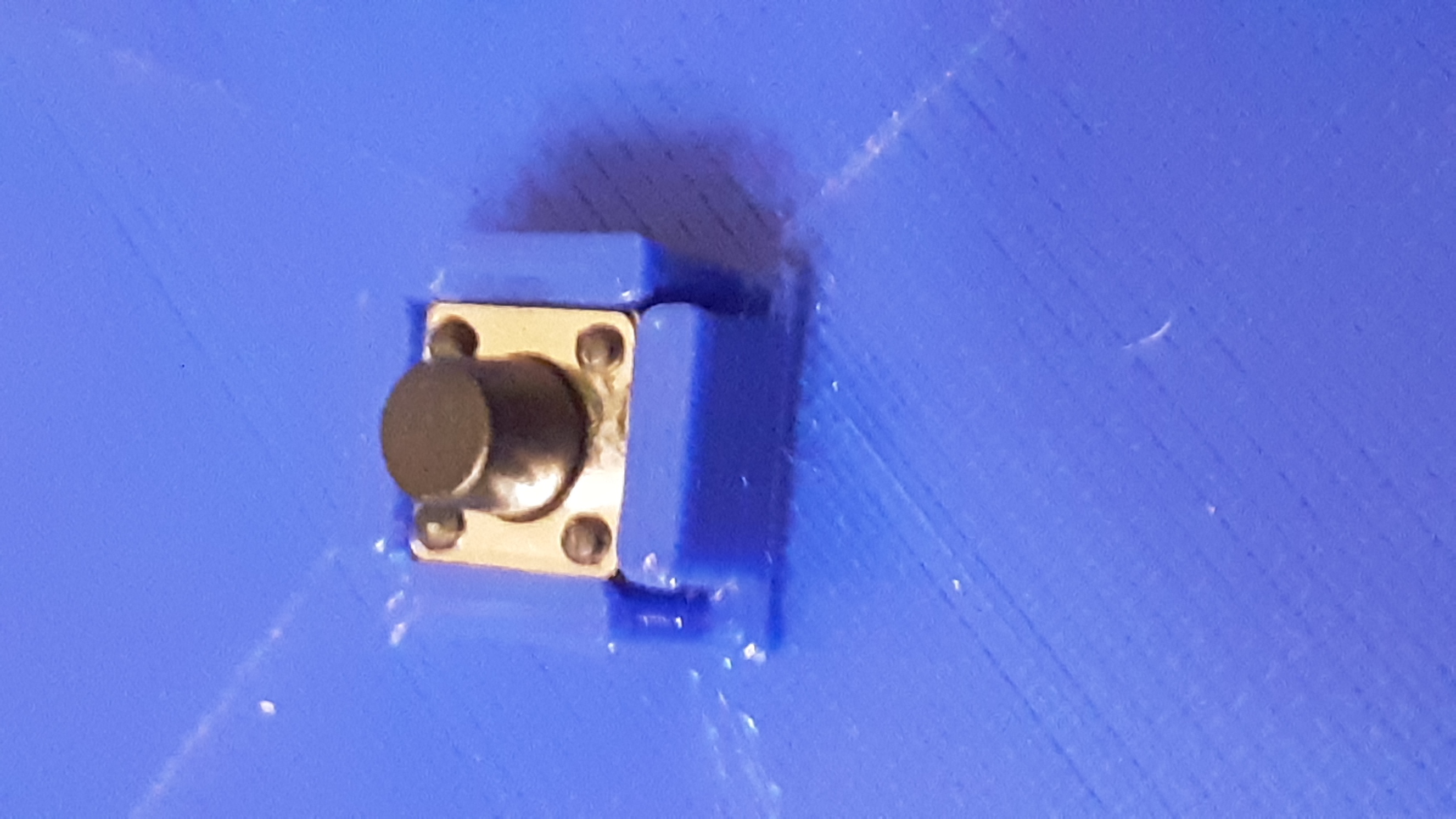

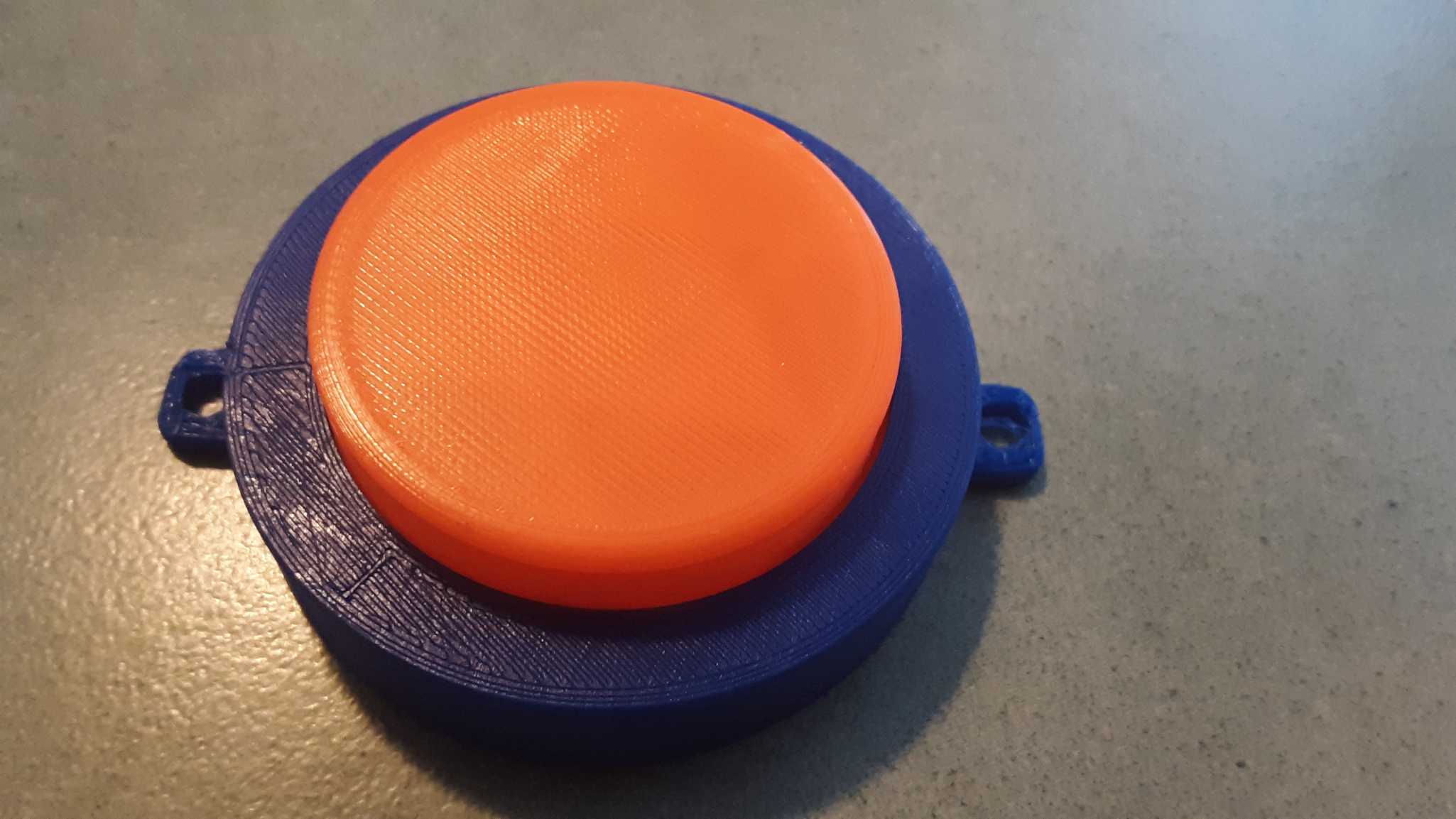

Lắp ráp: Để lắp ráp, hãy gắn công tắc vi mô vào đế đỡ công tắc như trong hình. Đặt nút bấm trên vào vòng khóa xoay. Đặt đế đỡ công tắc vào vòng khóa xoay với công tắc vi mô hướng về phía đáy của nút bấm trên. Giữ vòng khóa xoay và xoay đế đỡ công tắc theo chiều kim đồng hồ cho đến khi nó khóa vào vị trí. Để gắn nút bấm lớn trên, hãy ấn nó xuống trên cùng của nút bấm đã lắp ráp cho đến khi nó khớp vào.

Đấu dây Nút bấm: Tôi đã đấu dây nút bấm theo nhiều cách khác nhau. Cách đầu tiên là hàn dây cẩn thận vào các chân trên công tắc vi mô. Hãy cẩn thận, rất dễ làm nóng quá công tắc và làm chảy nó. Phương pháp thứ hai là sử dụng phích cắm 3 chân với các đầu nối/dây ở hai lỗ ngoài cùng. Tôi đề xuất phương pháp đấu dây này. Nên cố định phích cắm bằng một ít keo nến nóng chảy để ngăn các kết nối bị căng hoặc lỏng.

Các thiết kế này vẫn đang được phát triển và có thể cải thiện theo thời gian nếu có sự cố xảy ra. Vui lòng liên hệ với tôi nếu bạn có bất kỳ câu hỏi nào về nút bấm, hoặc nếu bạn gặp bất kỳ sự cố nào khi in.

Giới thiệu về Go-Baby-Go GBG là một chương trình biến những chiếc xe đồ chơi PowerWheels thành những phương tiện di chuyển có thể tiếp cận với chi phí thấp cho trẻ em khuyết tật. Tìm hiểu thêm tại: https://adaptivesportsconnection.org/sports-programs/go-baby-go/ https://www.facebook.com/GBGCT/

CÀI ĐẶT IN 3D

Tôi đã in bằng PLA, mặc dù bất kỳ sợi nhựa không linh hoạt nào cũng có thể sử dụng được (PLA, ABS, PETG, CF Nylon, v.v.) Có thể cần hỗ trợ như mô tả trong phần mô tả chung.

Thiết kế này được bảo vệ theo Giấy phép Ghi công-Phi thương mại-Chia sẻ tương tự 4.0 Quốc tế (CC BY-NC-SA 4.0) https://creativecommons.org/licenses/by-nc-sa/4.0/

Đừng ngần ngại sửa đổi và điều chỉnh các thiết kế này theo ý muốn, nhưng xin đừng bán các tệp này hoặc bất kỳ bản điều chỉnh nào của chúng dưới bất kỳ hình thức nào. Tôi tạo dự án này với mục đích cải thiện một chương trình giúp trẻ em khuyết tật mà không tốn kém cho gia đình của trẻ.
