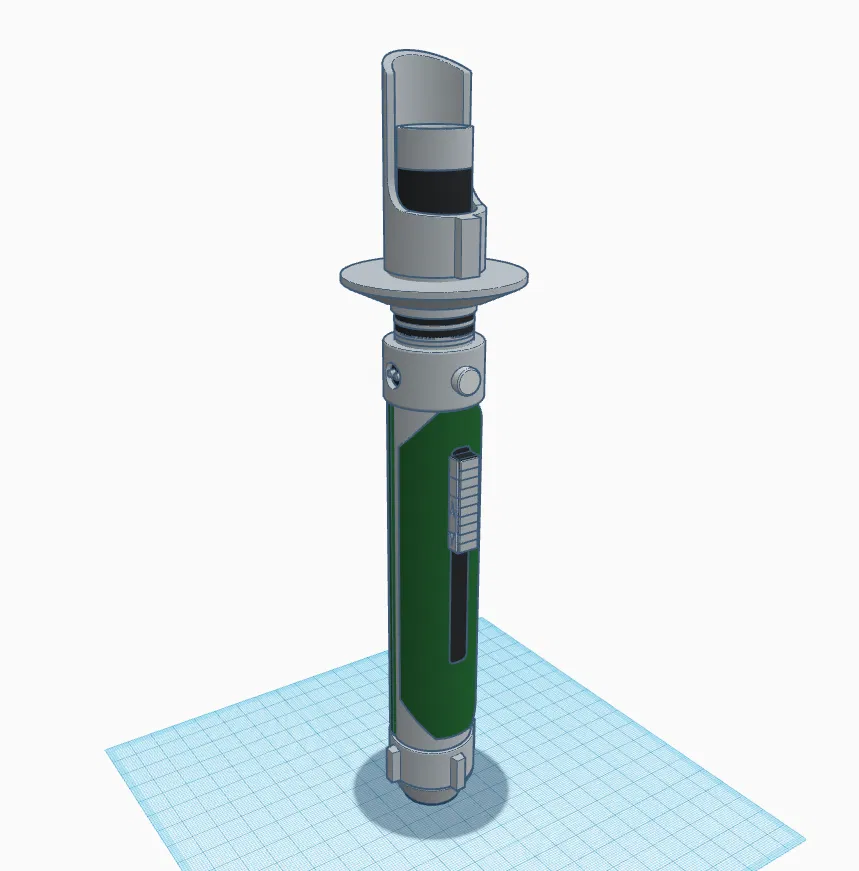

Thanh kiếm ánh sáng Kanan Jarrus - có bộ phát xạ tháo nhanh

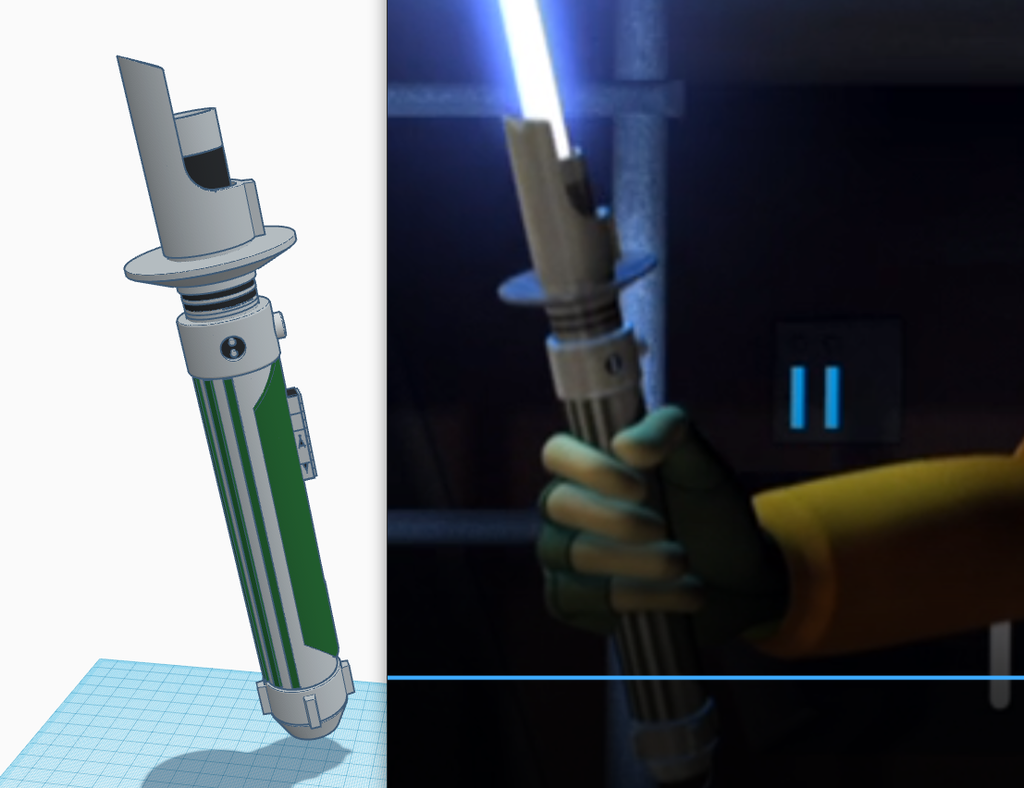

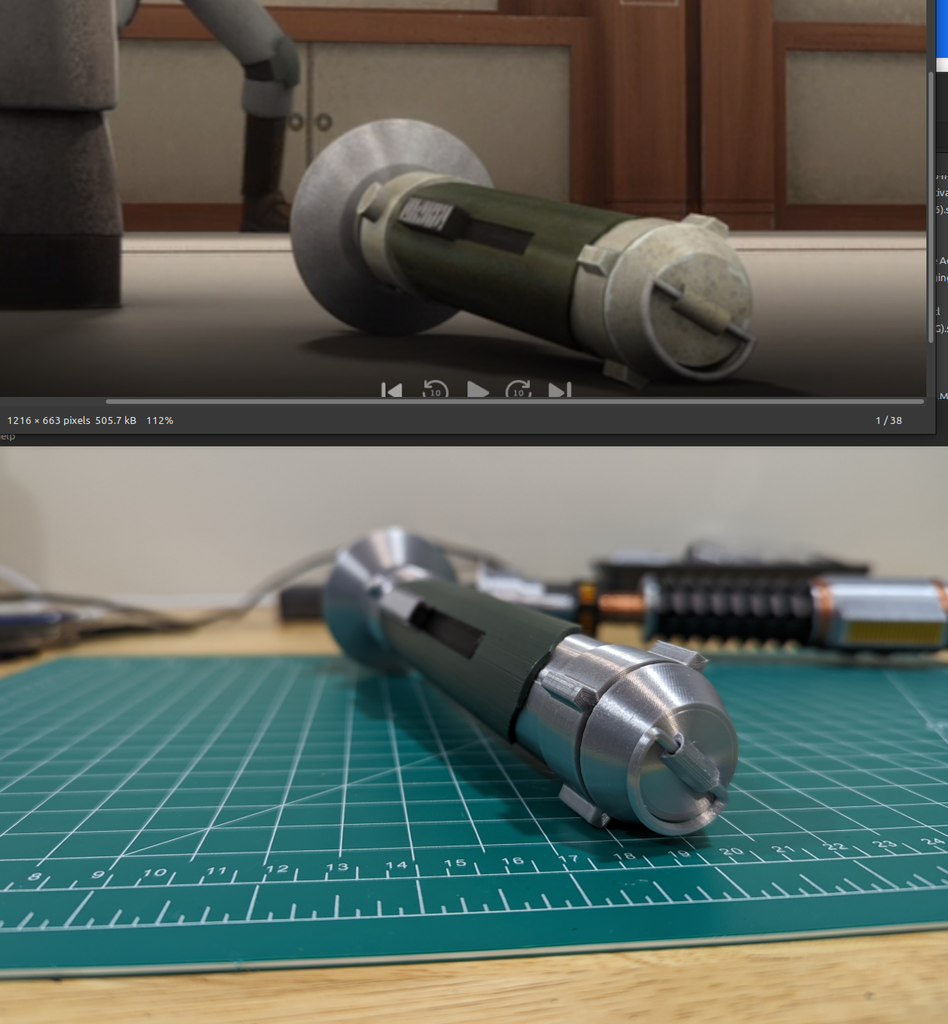

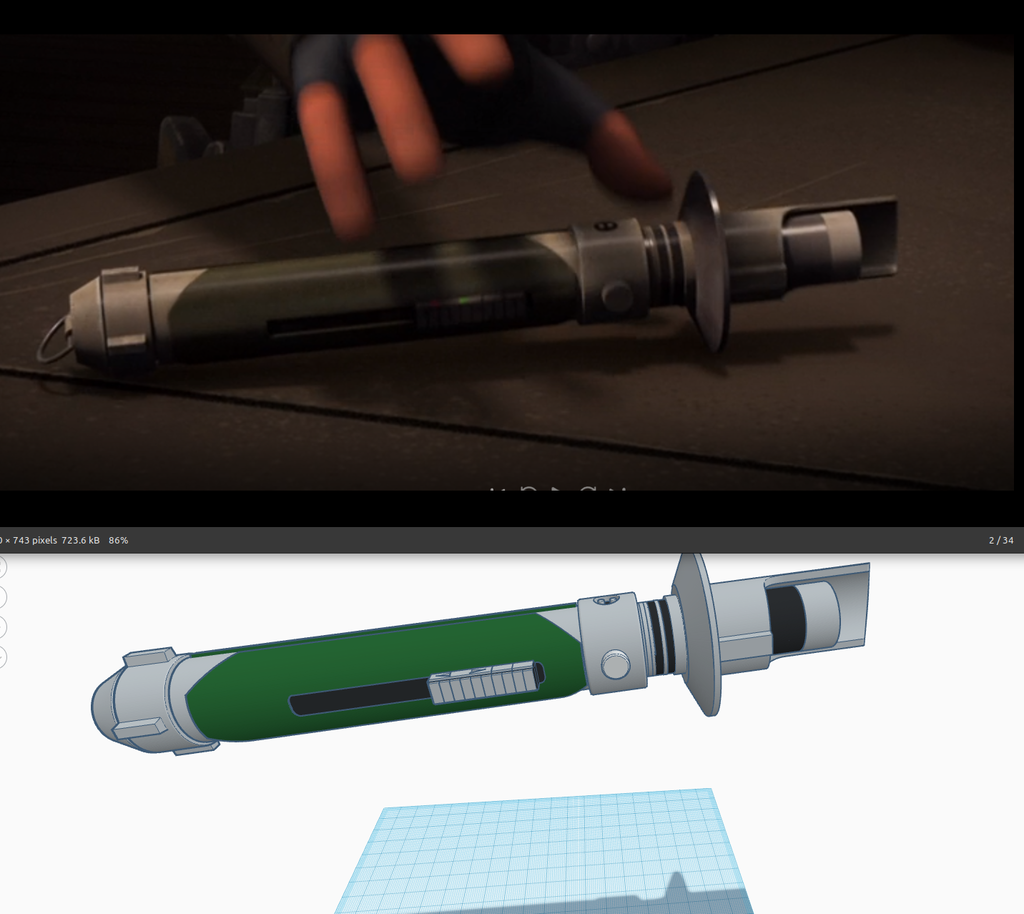

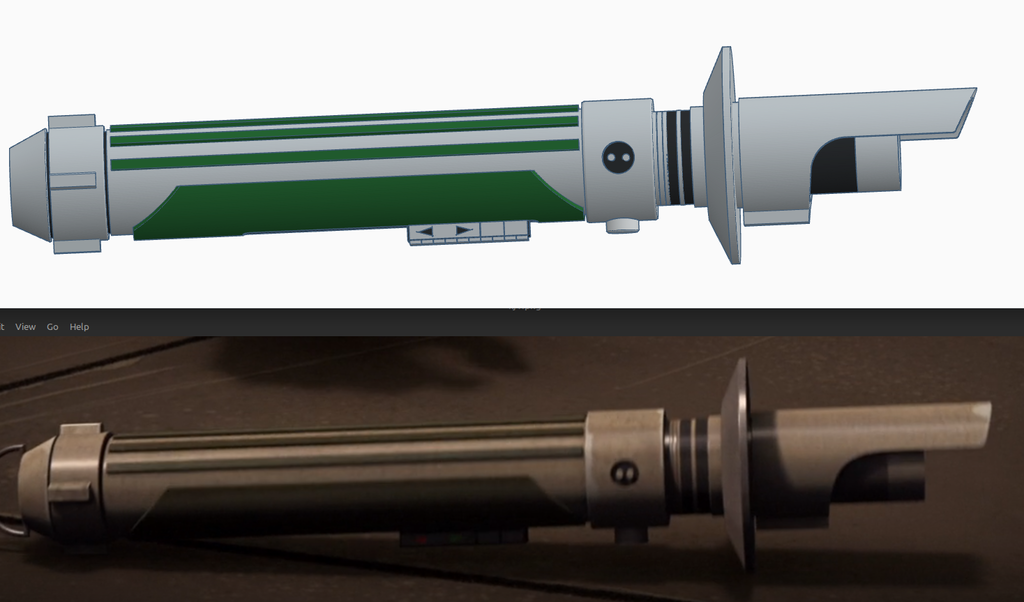

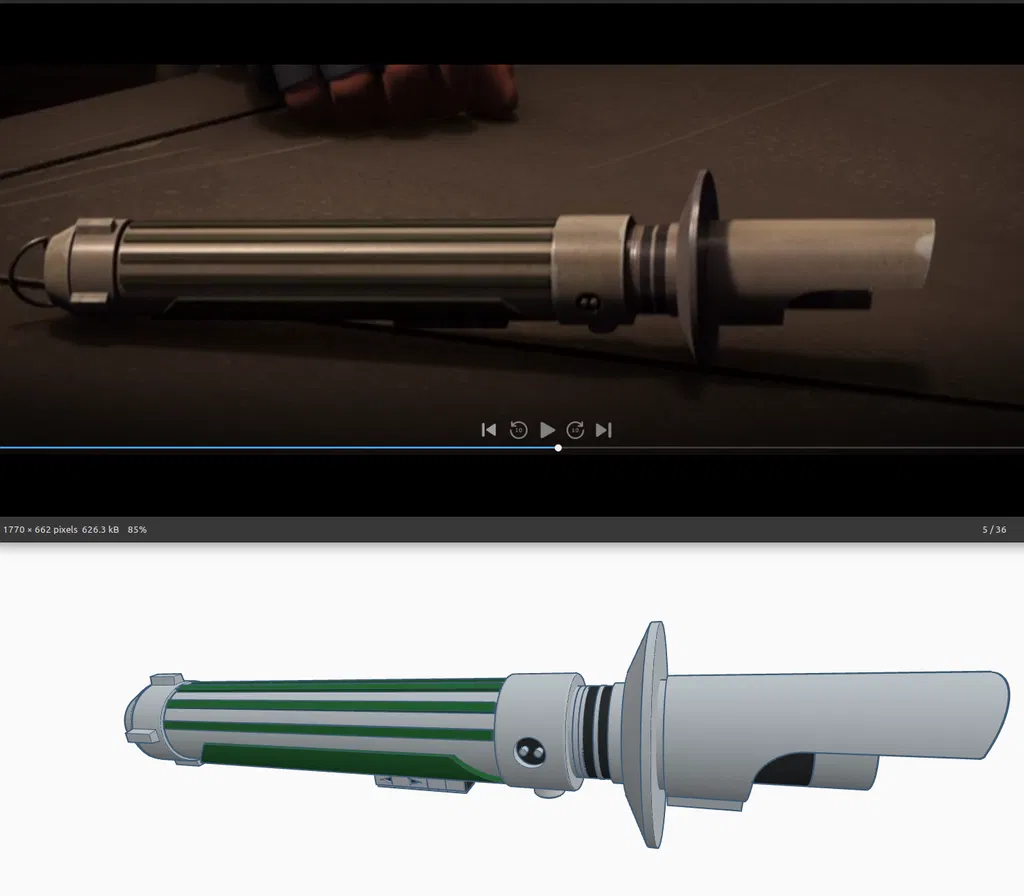

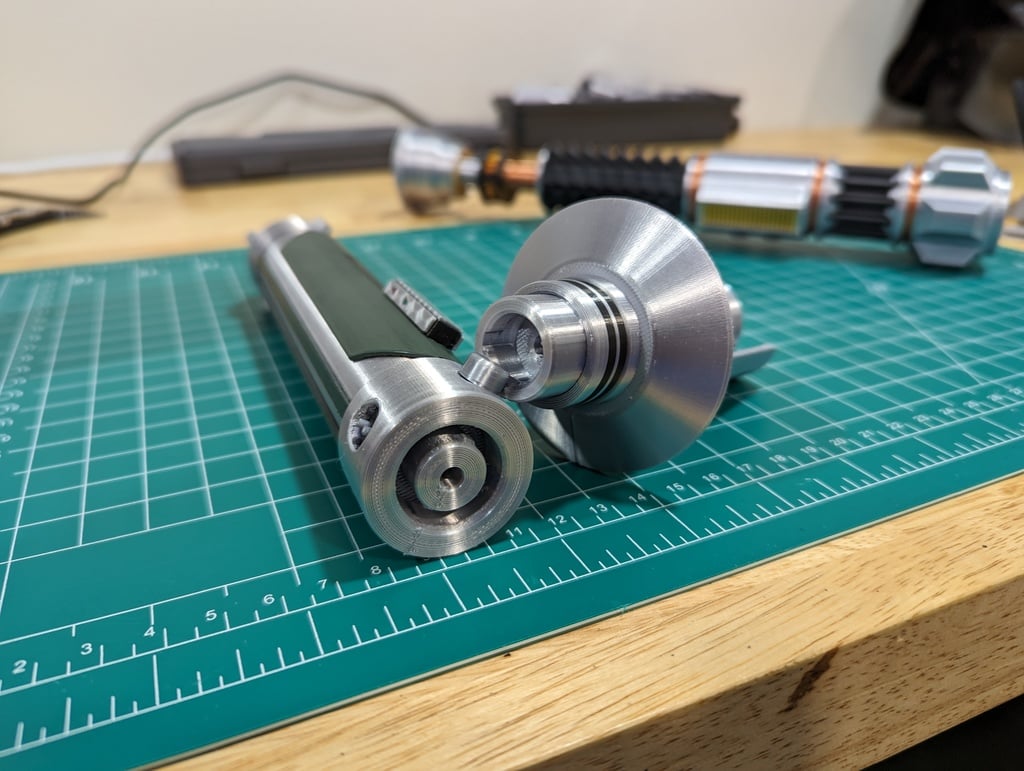

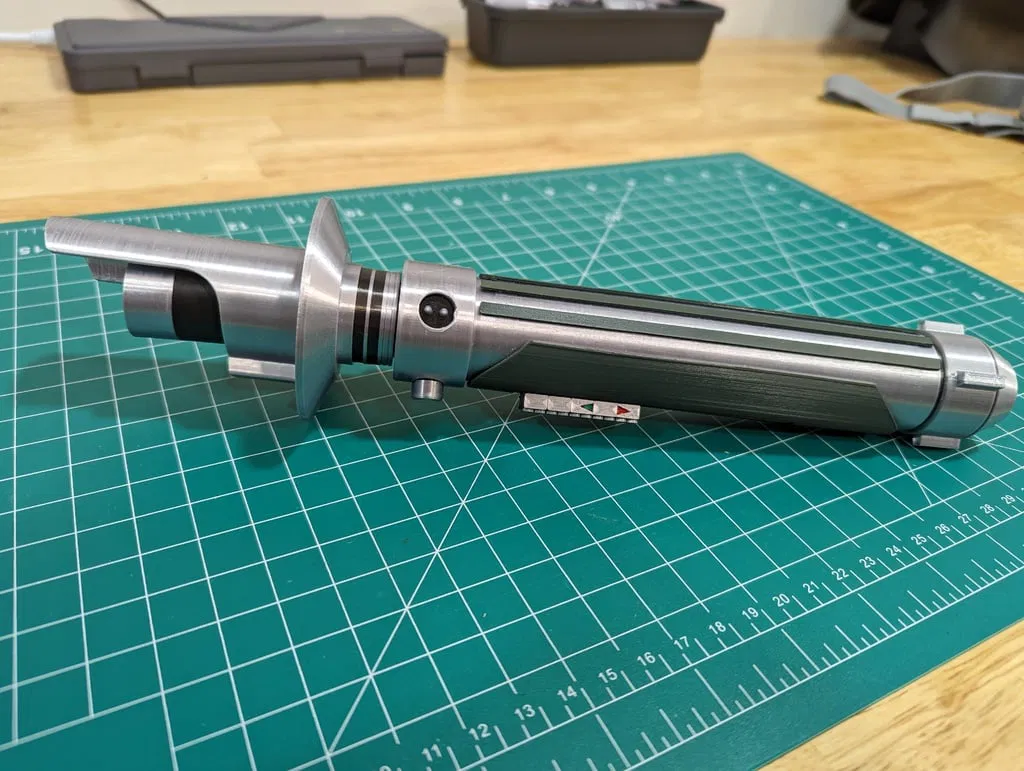

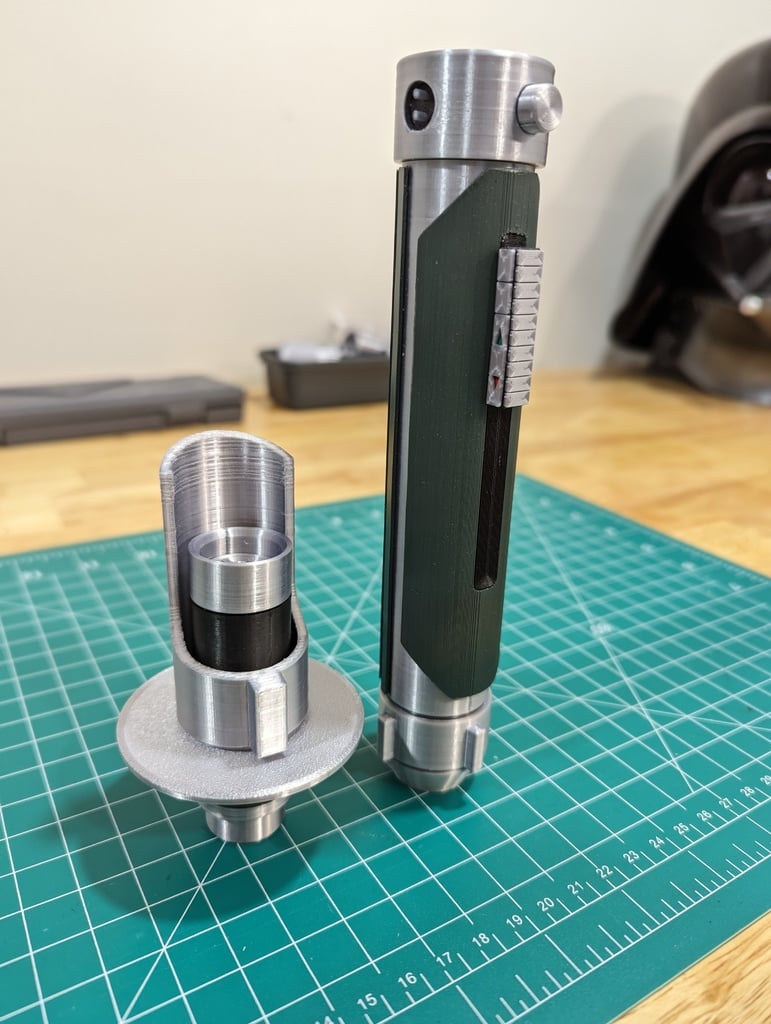

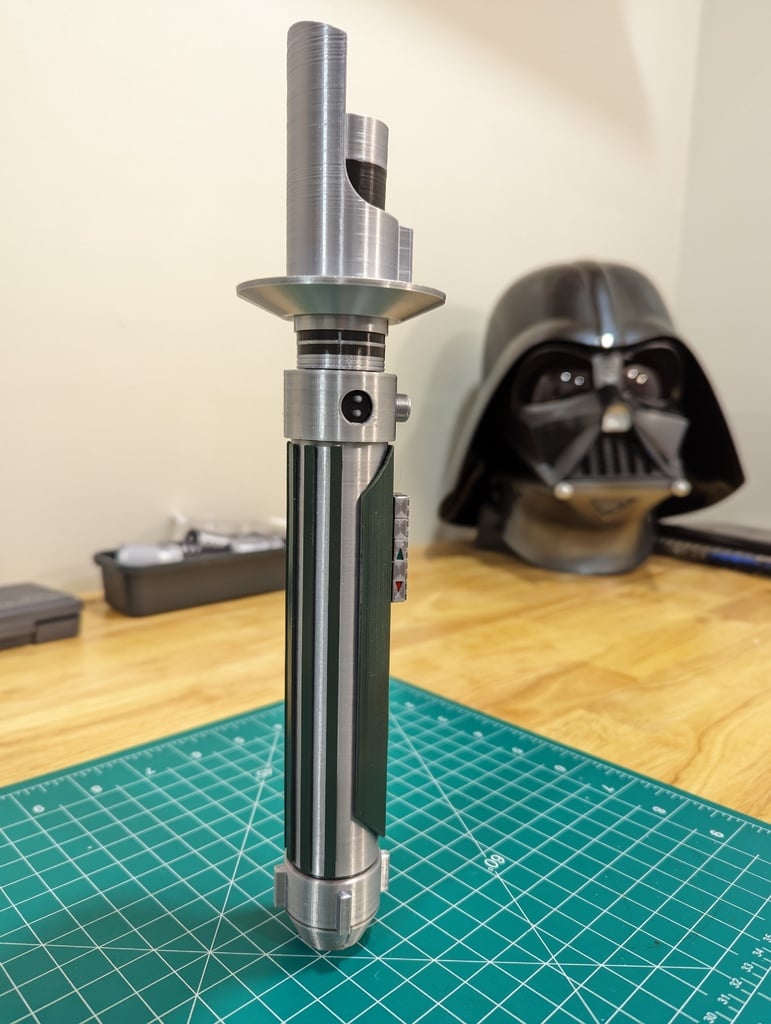

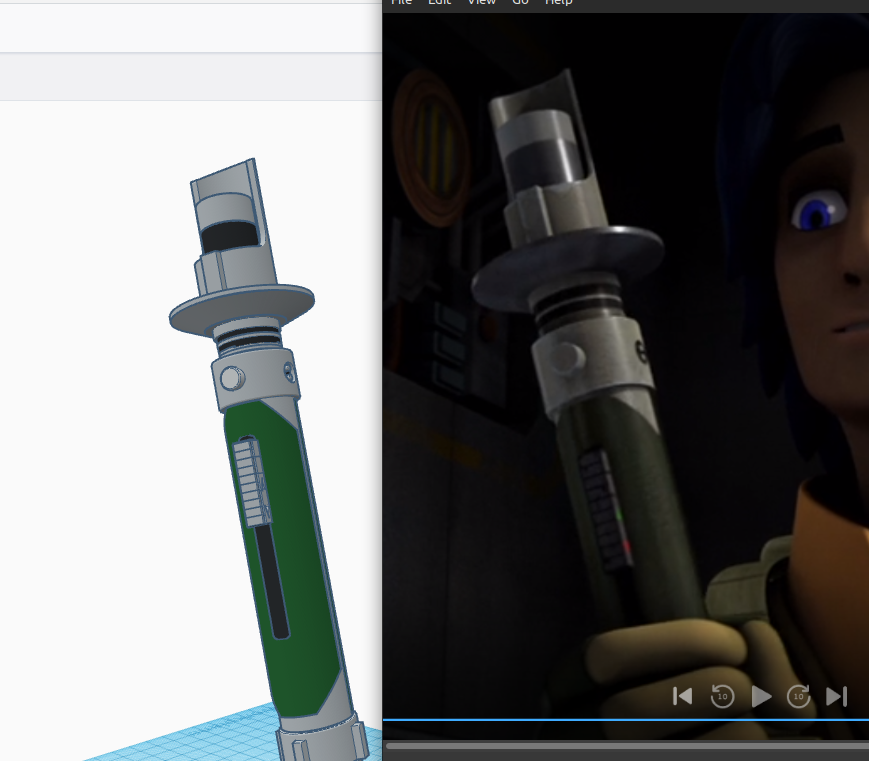

"">>>NHẤP VÀO ĐÂY ĐỂ ĐẾN PHIÊN BẢN CẬP NHẬT CỦA THANH KIẾM ÁNH SÁNG KANAN JARUS CỦA TÔI: Đây là phiên bản thanh kiếm ánh sáng của Kanan Jarrus theo cách nhìn của tôi. Có rất nhiều mẫu ngoài kia... nhưng tất cả đều thiếu một tính năng quan trọng. Kanan luôn tháo rời phần phát xạ để giấu thanh kiếm của mình – nên tôi phải có tính năng đó trên mô hình của mình! Vài lưu ý khi chế tạo thanh kiếm của tôi. Tôi đã làm mọi thứ với dung sai chặt chẽ, vì vậy hãy đảm bảo máy in của bạn được căn chỉnh tốt. Nên có giấy nhám và dao rọc giấy bên cạnh. Bạn cũng sẽ cần một tua vít đầu dẹt để gắn ống phát xạ vào phần vỏ bọc, và một ít dầu súng/dao cho phần khóa xoắn của bộ phát xạ. Tôi ghét keo dán. Tôi thường muốn nâng cấp các bộ phận trên bản in của mình và keo dán ngăn cản điều đó. Con trai tôi cũng có xu hướng làm hỏng đồ... có thể in lại bộ phận bị hỏng thay vì toàn bộ mô hình là một điểm cộng. Ngoại trừ các cổng sạc, không cần keo dán. Tất cả các tệp STL đều được định vị để che đi các đường nối nhiều nhất có thể (khi có thể). Các bộ phận của Bộ kích hoạt đều được in cùng nhau với việc đổi màu ở lớp thứ 9 (nếu in ở .12mm) để chuyển từ nút kim loại sang vỏ màu đen. Tôi đã đính kèm một bức ảnh về vỏ bộ kích hoạt với các phần được sơn màu đỏ và xanh lá cây sẽ được đóng khung bởi các nút mũi tên chỉ báo (tôi ghét việc sơn và đã làm cho nó dễ dàng nhất có thể). Tôi đã lấy một lon sơn Rust-oleum 2x màu xanh lá cây từ Home Depot cho các bộ phận cầm nắm – nó gần giống với những gì bạn thấy trên thanh kiếm của Kanan trong Rebels. Các chốt cổng sạc chỉ đơn giản là sợi nhựa được cắt theo kích thước và dán siêu dính vào bộ phận chèn cổng sạc. Tôi đã dùng một ít keo dạng thỏi trên bộ phận chèn cổng sạc để có thể tháo ra nếu cần. Tôi đã in mọi thứ bằng SUNLU Silk PLA+ ở .12mm với độền 20% (đủ chắc chắn), đầu nóng 215 độ, bàn nhiệt 60 độ. Tôi đã sử dụng cài đặt 'Chất lượng siêu cao' trong CURA chủ yếu để có chất lượng ren tốt hơn trên các vít. Các tệp STL đã được ghi chú nếu bạn cần in nhiều hơn một bản. Tôi cũng ghi chú các bộ phận màu đen (mọi thứ khác sẽ có màu bạc ngoại trừ các bộ phận cầm nắm). Bạn sẽ cần giá đỡ cho các bộ phận sau: -Activator Assembly-Activator.stl

• Hilt Assembly-Hilt.stl

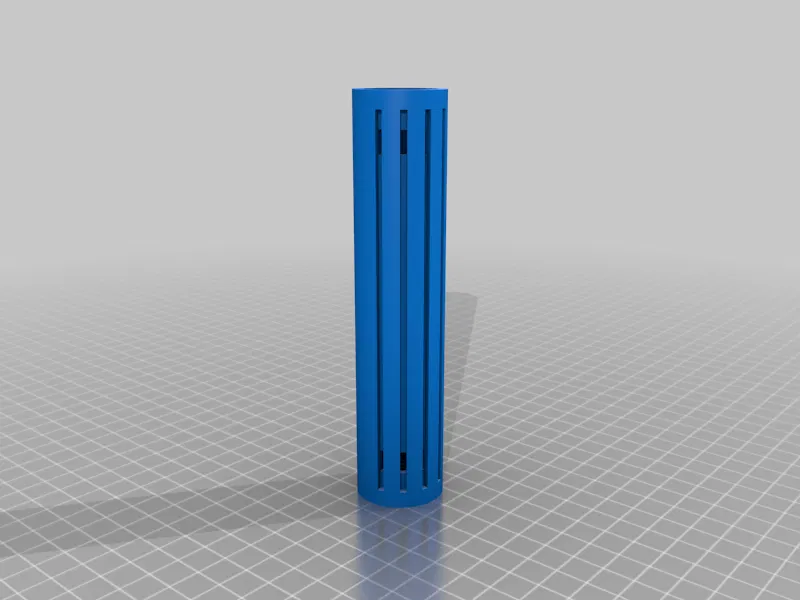

• Hilt Assembly-Grip Insert-Activation grip.stl

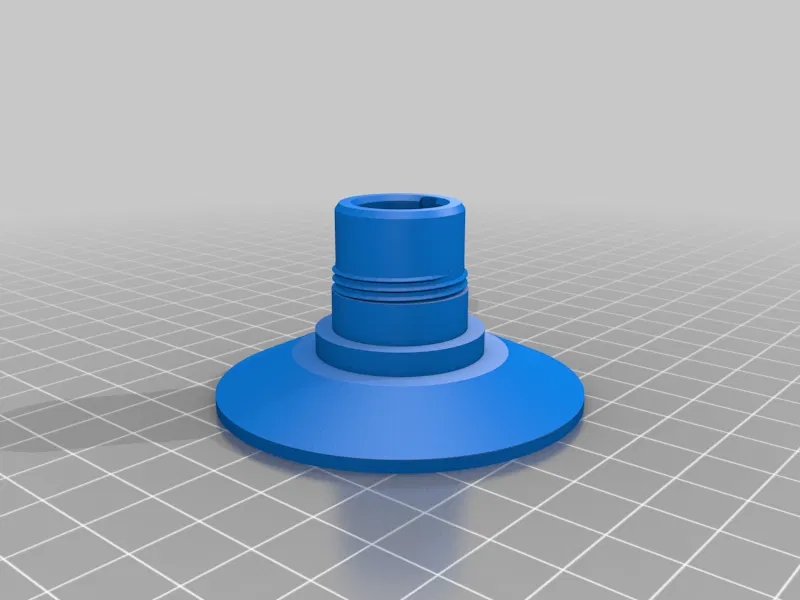

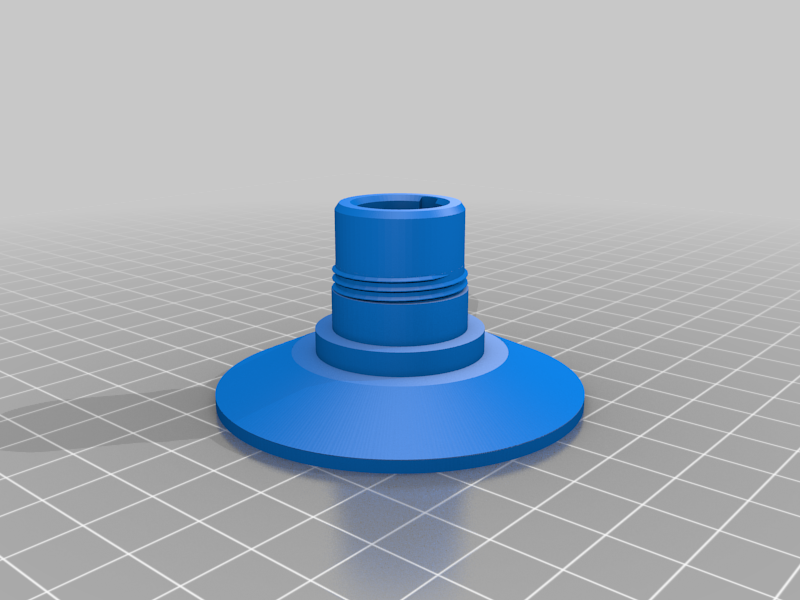

• Emitter Assembly-Hand Guard.stl

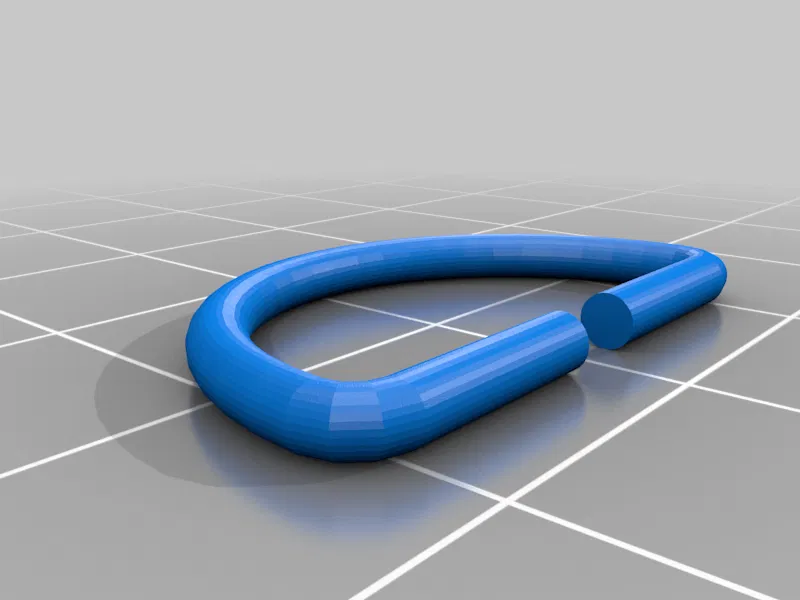

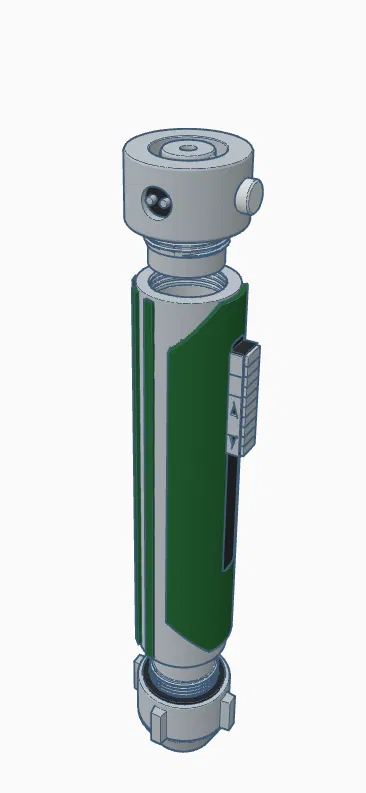

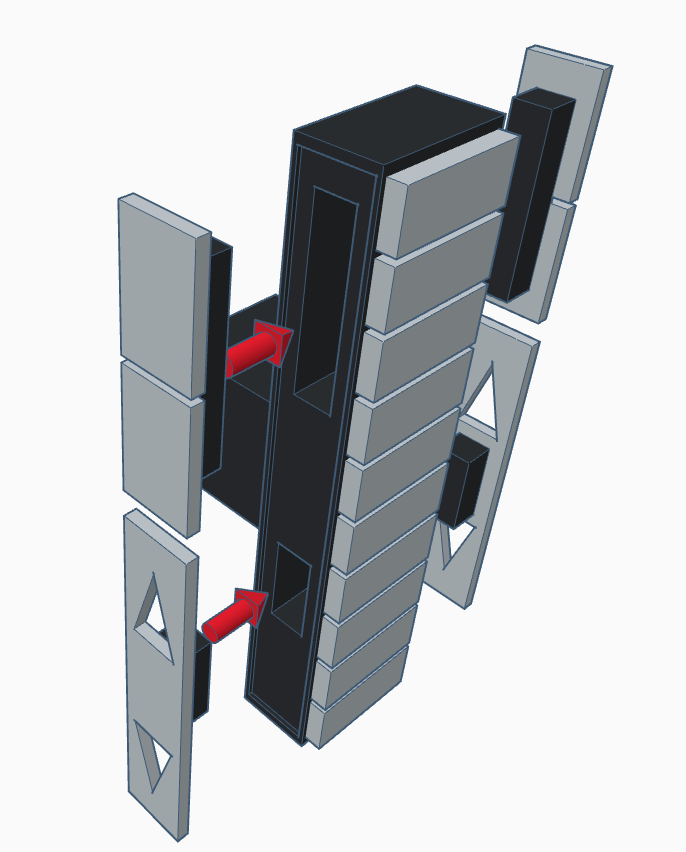

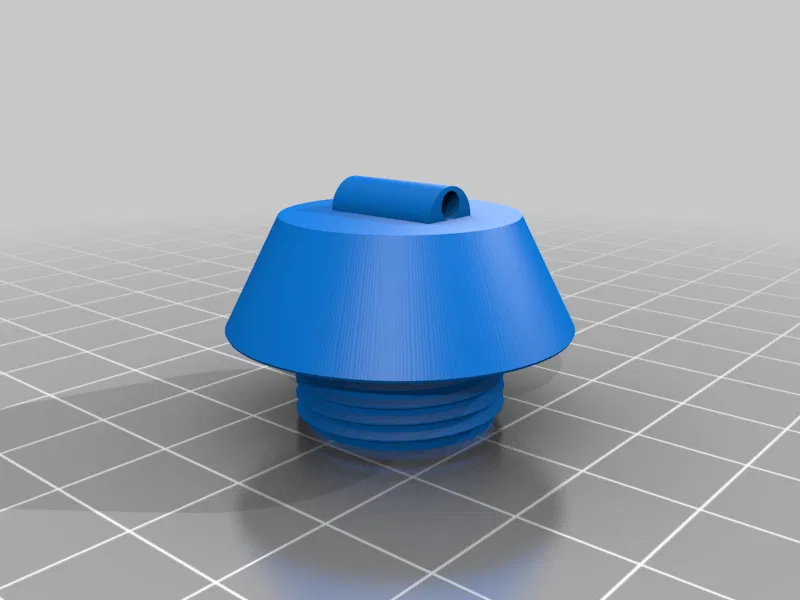

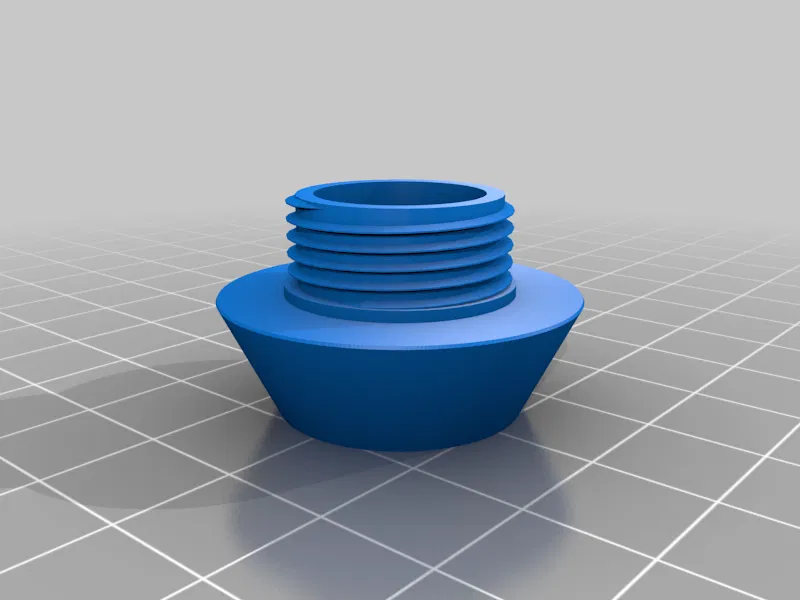

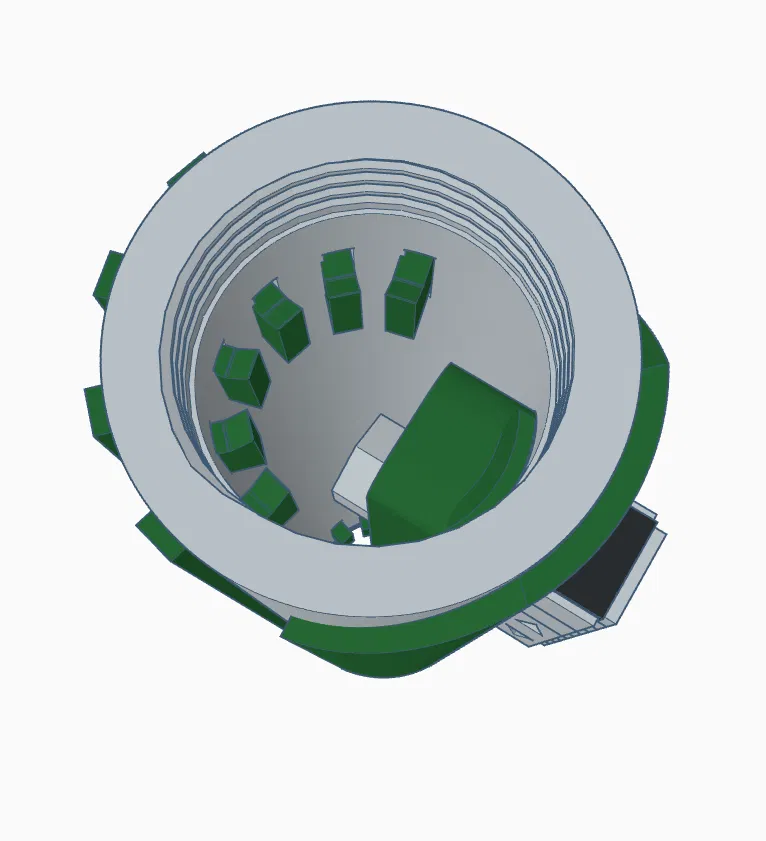

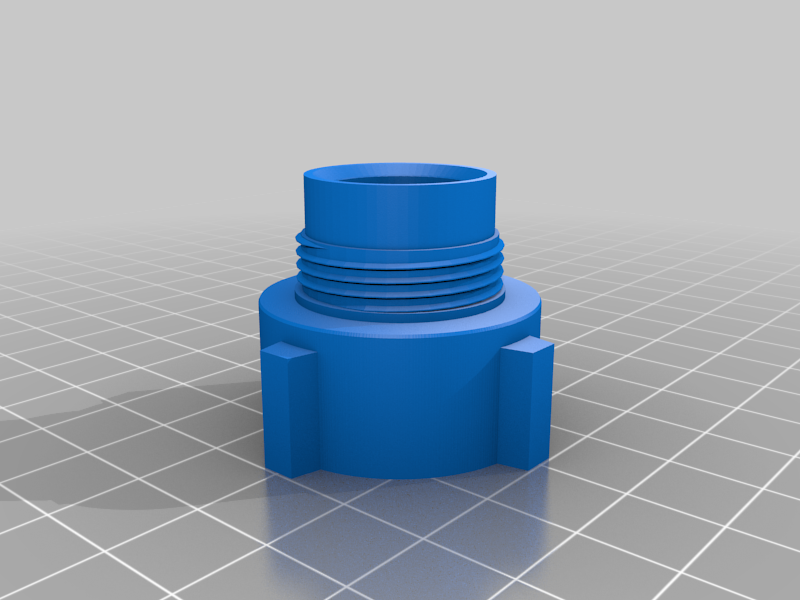

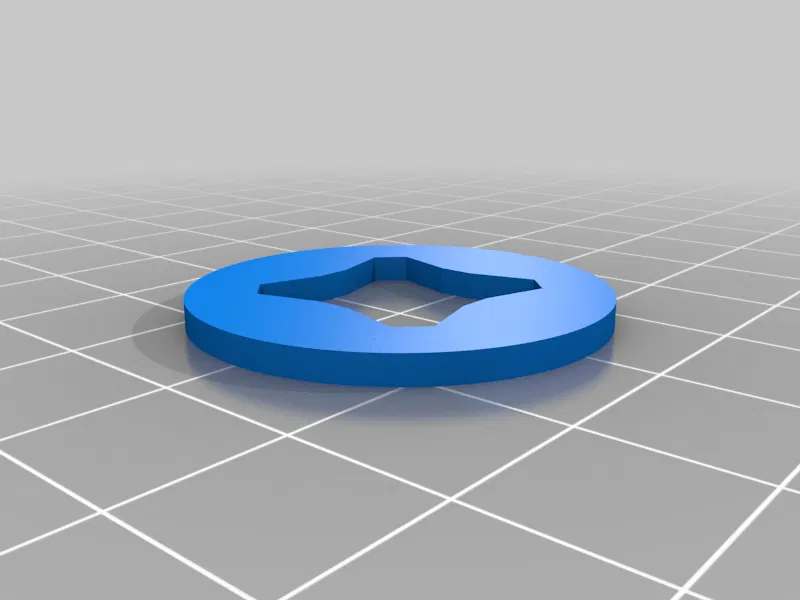

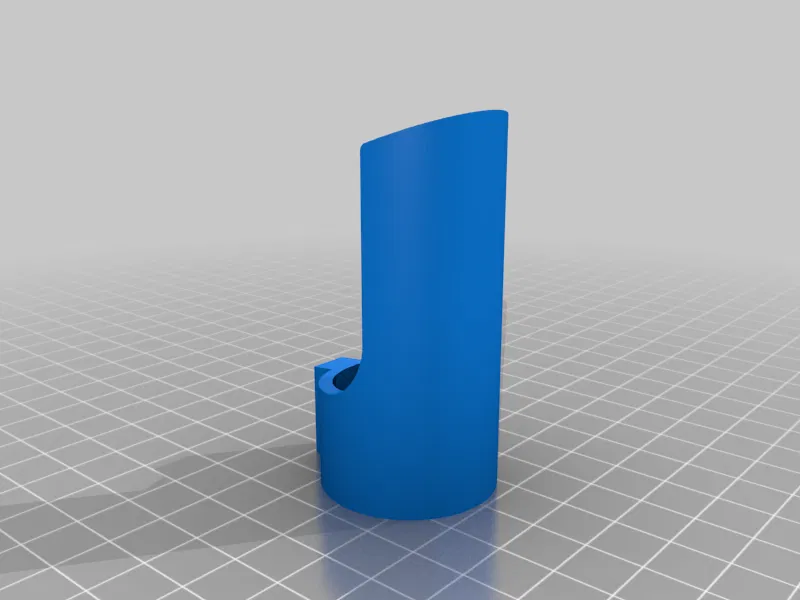

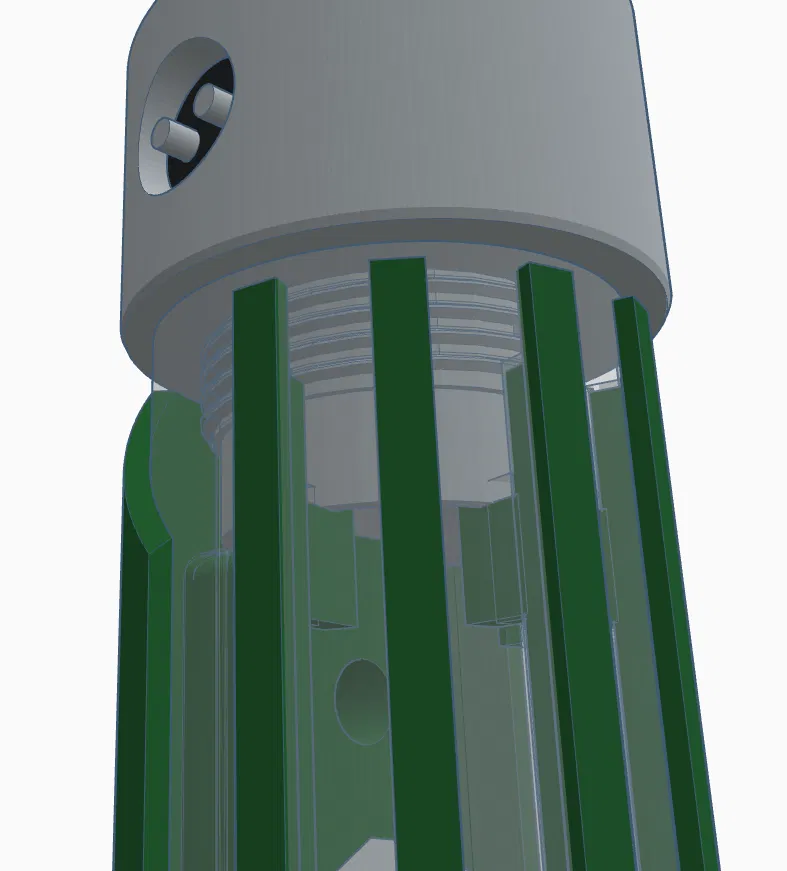

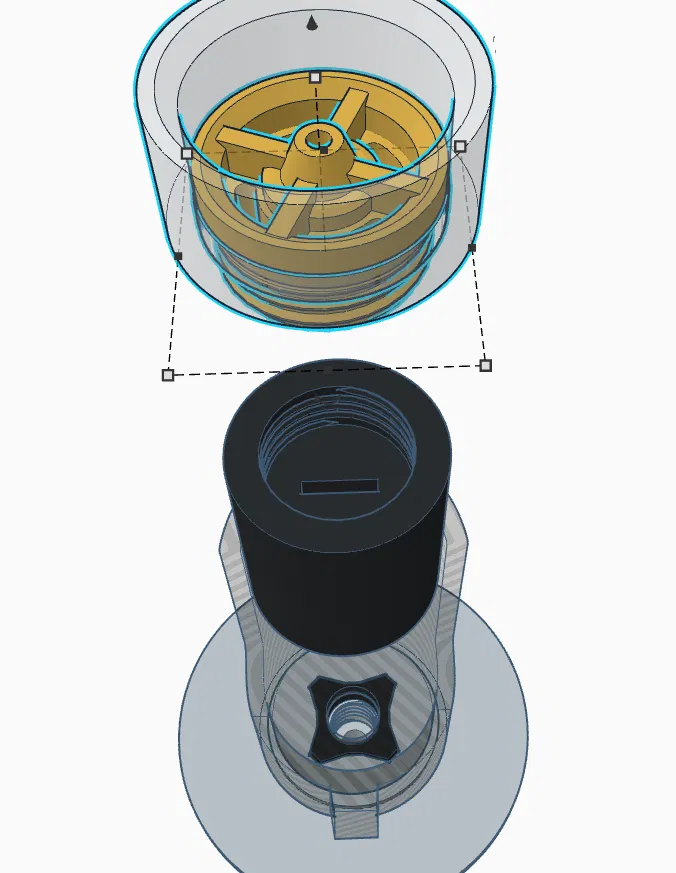

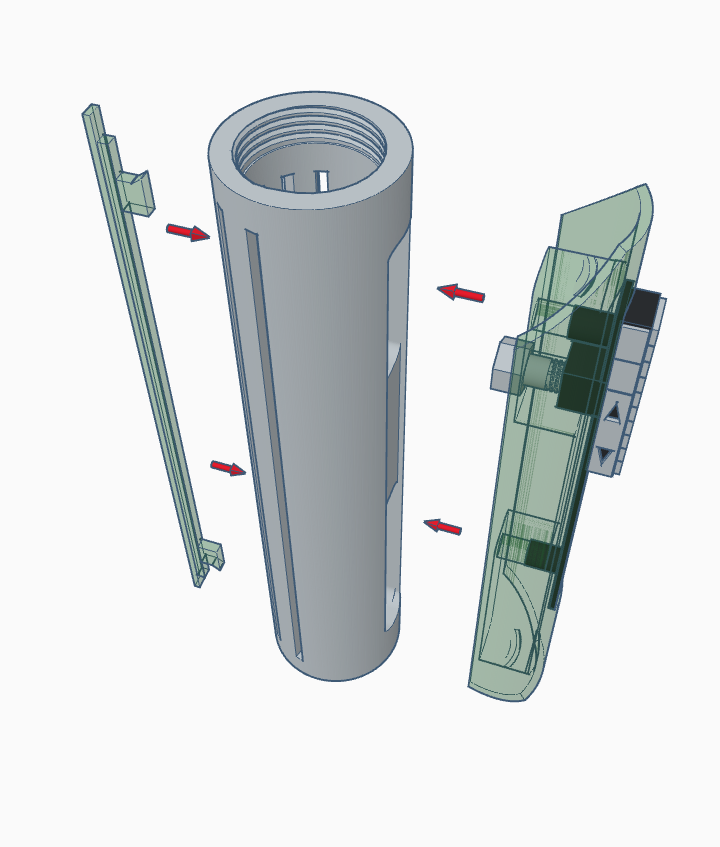

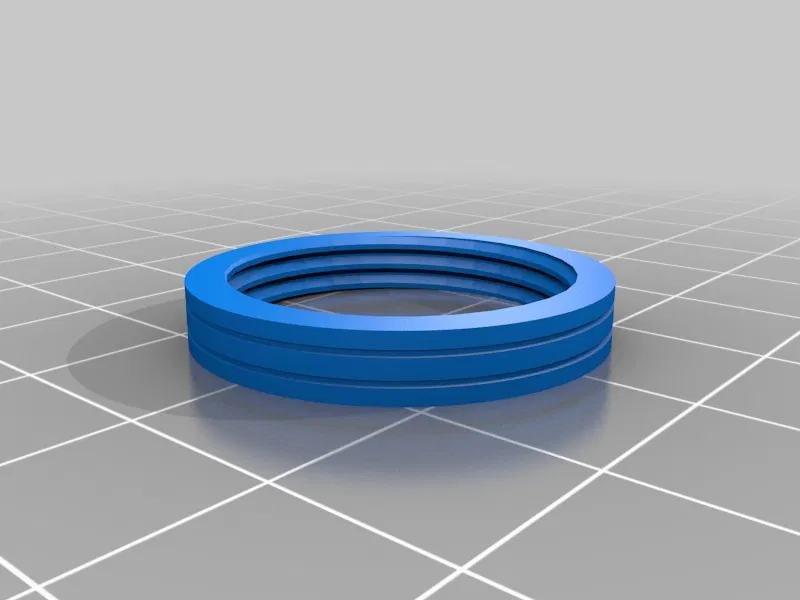

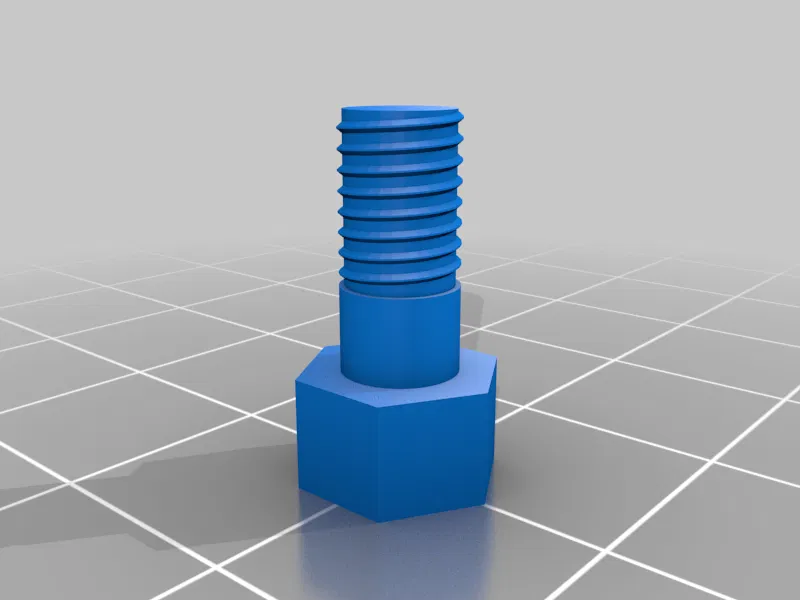

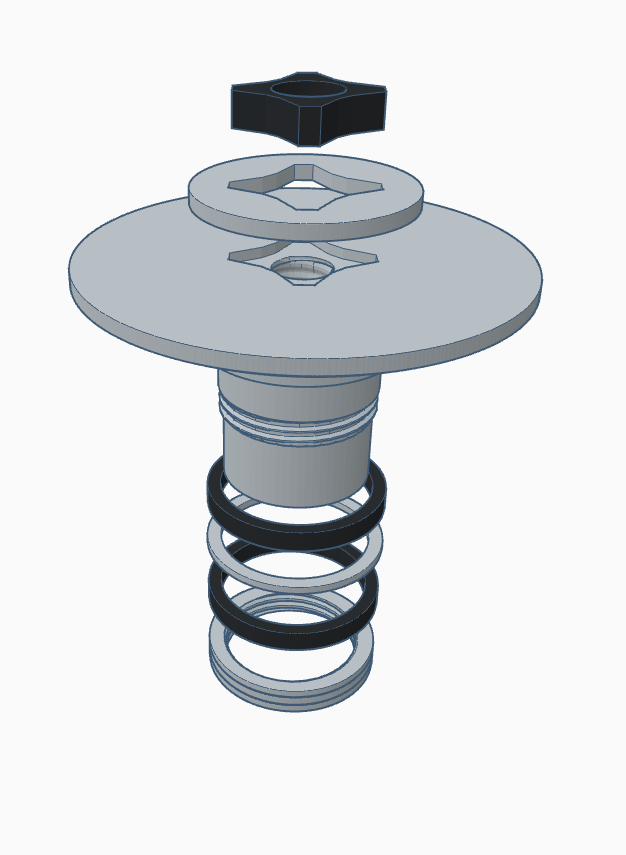

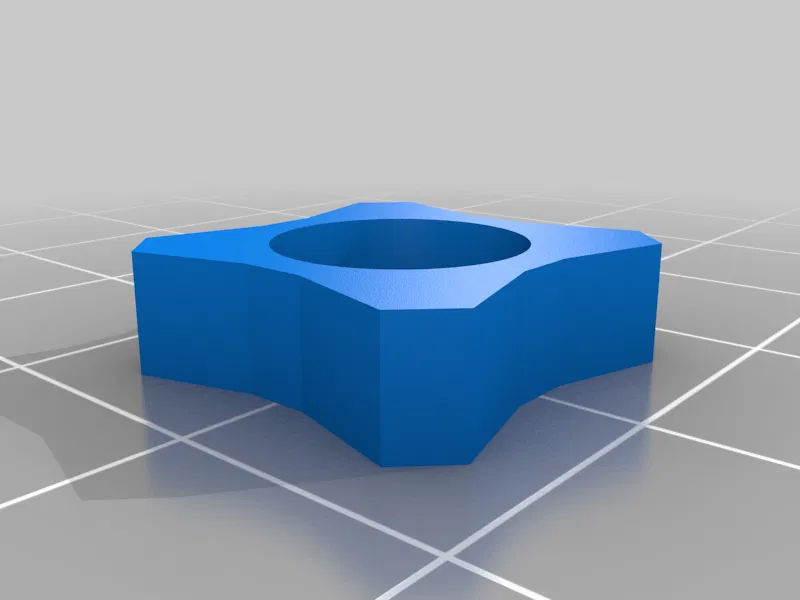

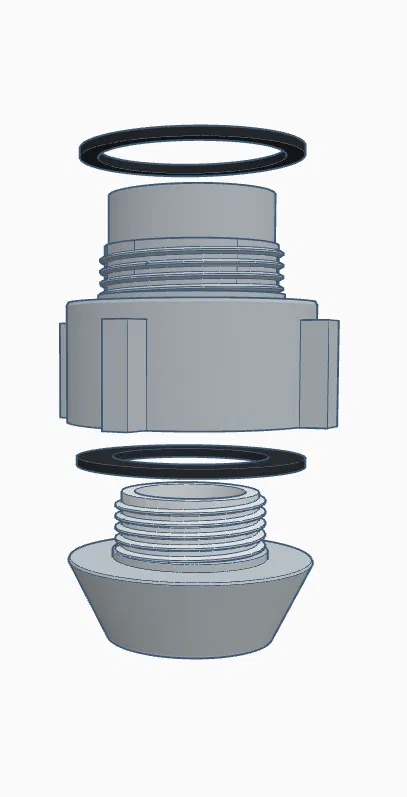

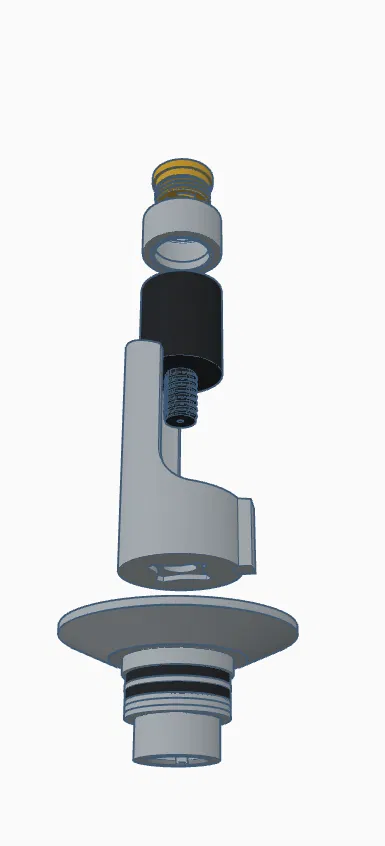

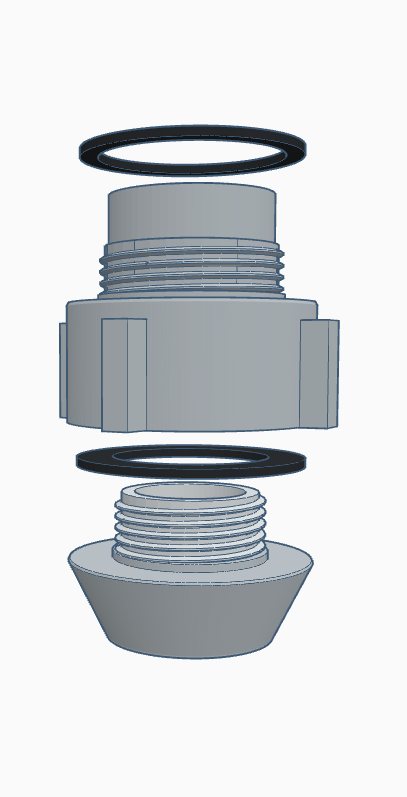

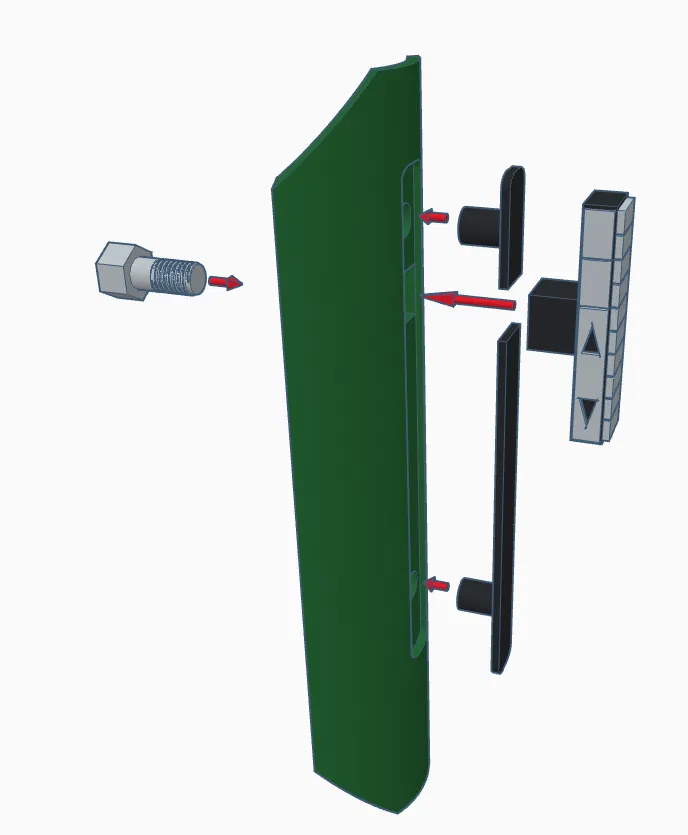

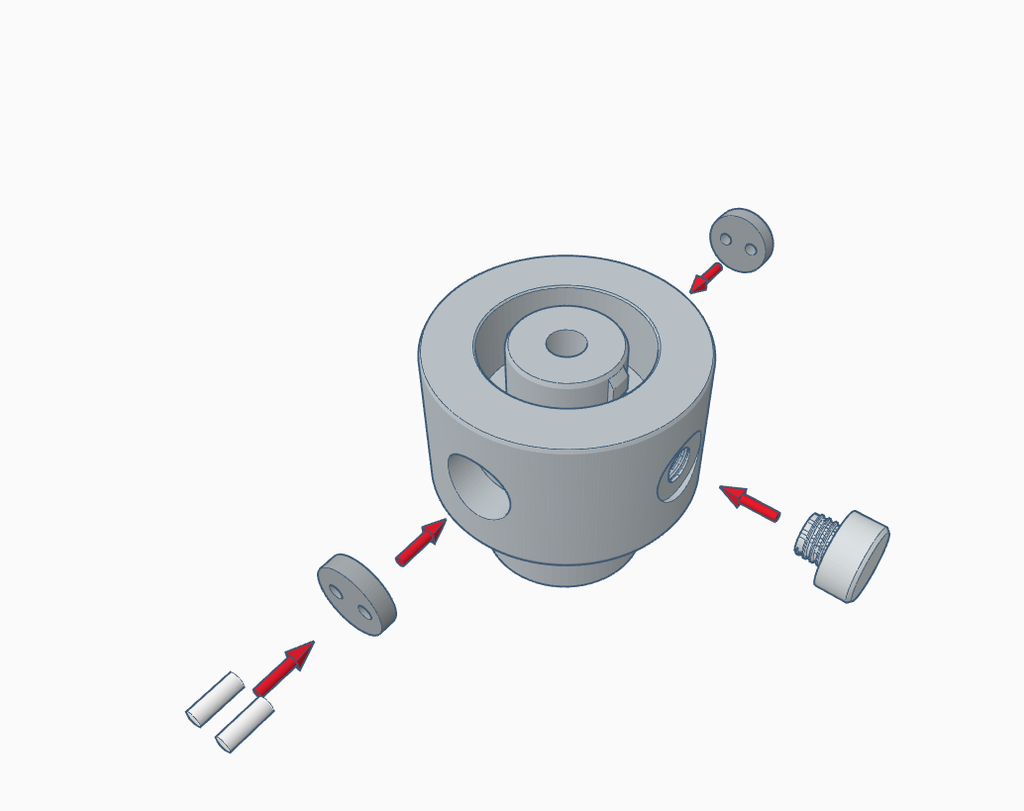

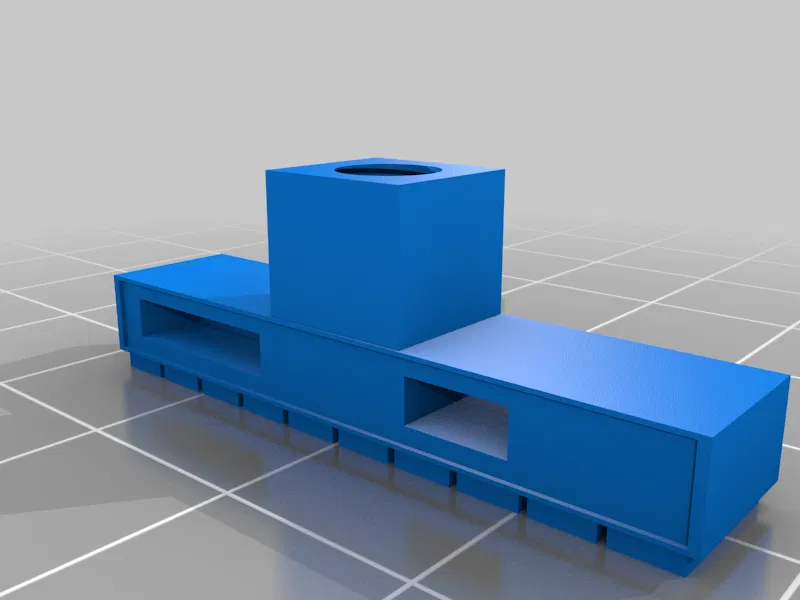

• Shroud Assembly-Emitter Tube-(black).stl Lưu ý khi lắp ráp- Sau khi bạn đã in tất cả các bộ phận của mình, hãy gắn hộp bộ kích hoạt vào tay cầm bộ kích hoạt trước (có một con vít để gắn nó), sau đó gắn tất cả các tay cầm vào thân kiếm TRƯỚC KHI bạn vặn nắp trên và chuôi vào. Các tay cầm được khóa vào thân kiếm khi nắp trên và chuôi được gắn vào. Các nút bên trên bộ kích hoạt rất mỏng manh nên tôi đã lắp chúng sau cùng. Khóa xoắn phần bảo vệ tay vào nắp trên của thân kiếm TRƯỚC KHI bạn gắn ống bọc. Điều này sẽ cho phép bạn căn chỉnh ống bọc và che đi các đường nối khi in. Để gắn bộ phát xạ/bảo vệ tay vào thân kiếm, bạn sẽ căn chỉnh các tab trong khóa xoắn, ấn mạnh cho đến khi nó vào vị trí, sau đó xoay 1/4 vòng để khóa nó vào. Bạn sẽ cần sử dụng một ít dầu dao/súng cho phần khóa xoắn ban đầu vì nó sẽ rất chặt – nhưng nó sẽ mượt mà sau một vài vòng xoay. Bộ phận ống bọc có một đai ốc khóa giữ cho ống bọc không bị dịch chuyển khỏi phần bảo vệ tay khi ngắt kết nối bộ phát xạ khỏi thân kiếm. Tôi đã thêm hai loại nắp chuôi khác nhau – một loại có D-Ring để treo vào thắt lưng của bạn... và một loại không có. In một hoặc cả hai... sự lựa chọn là của bạn. Tôi đã đính kèm rất nhiều hình ảnh lắp ráp và ảnh tham khảo mà lẽ ra sẽ làm cho mọi thứ trở nên dễ hiểu. Tôi hy vọng tất cả các bạn thích điều này và cho tôi biết nếu bạn có bất kỳ câu hỏi nào! ### Cài đặt in ấn Thương hiệu máy in: Voxelab Máy in: Aquila X2 Rafts: Không Supports: Có Độ phân giải: .012mm Infill: 20% Filament: SUNLU Silk PLA+ Bạc, Đen, Xám Thay đổi log ========== -100123 - đã thêm nắp chuôi và D-ring. -100223 - các vây trên Pommel-Pommel.stl được làm rộng hơn. -100523 - đã sửa lỗi ren dẫn trên ống phát xạ. Cảm ơn @jle2199 đã phát hiện ra nó! Danh mục: Đạo cụ
