Bộ chuyển đổi giá đỡ cuộn cho Enclosure Prusa Original
Gắn giá đỡ ống chỉ ban đầu của MK3s của bạn lên bao vây. Các lỗ hiện tại được sử dụng, không cần khoan
Mô tả
Đây là phần ba trong số các nâng cấp/bổ sung của tôi cho Enclosure của Original Prusa (xem các mô hình khác của tôi tại đây trên F3D).

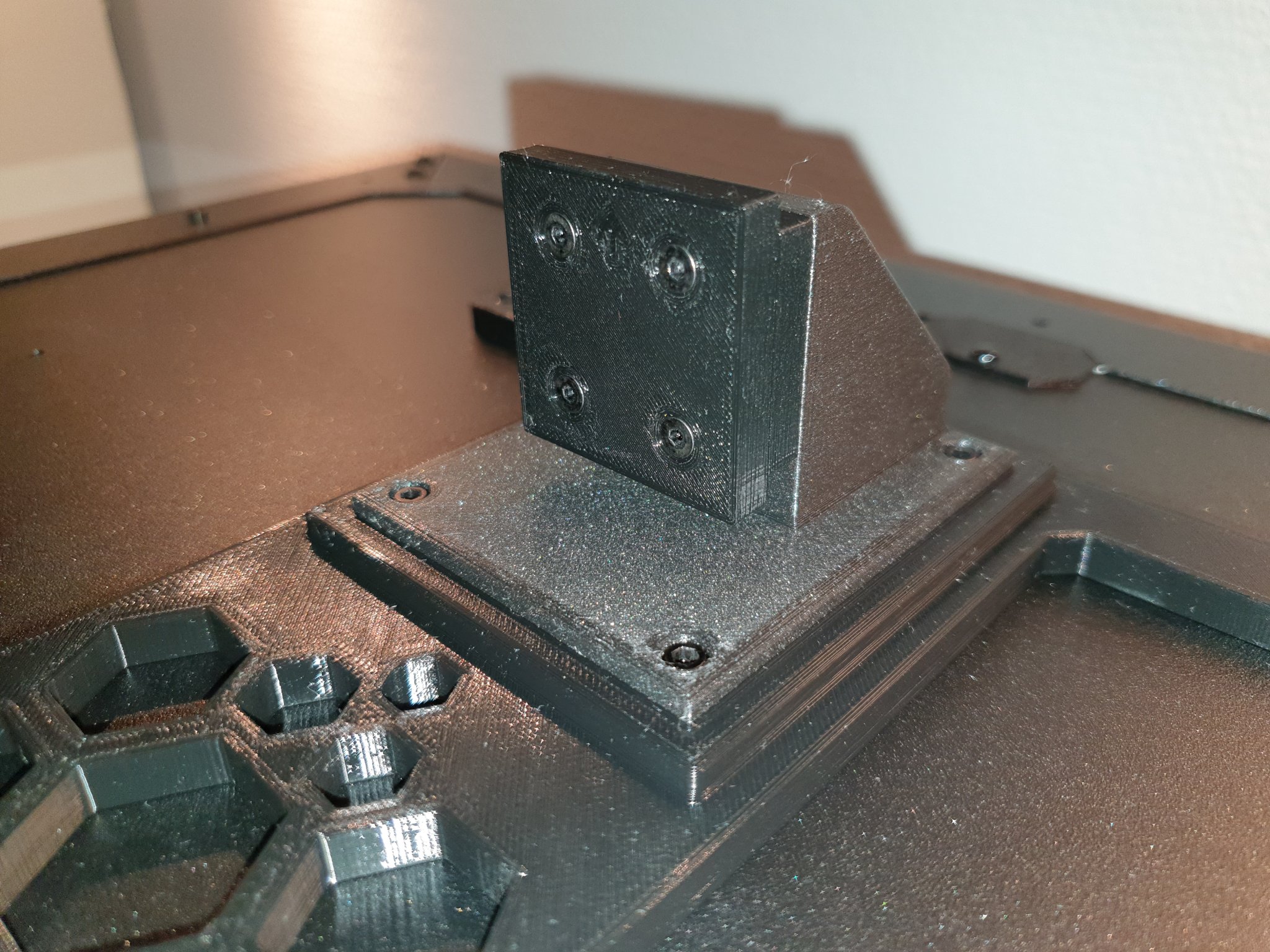

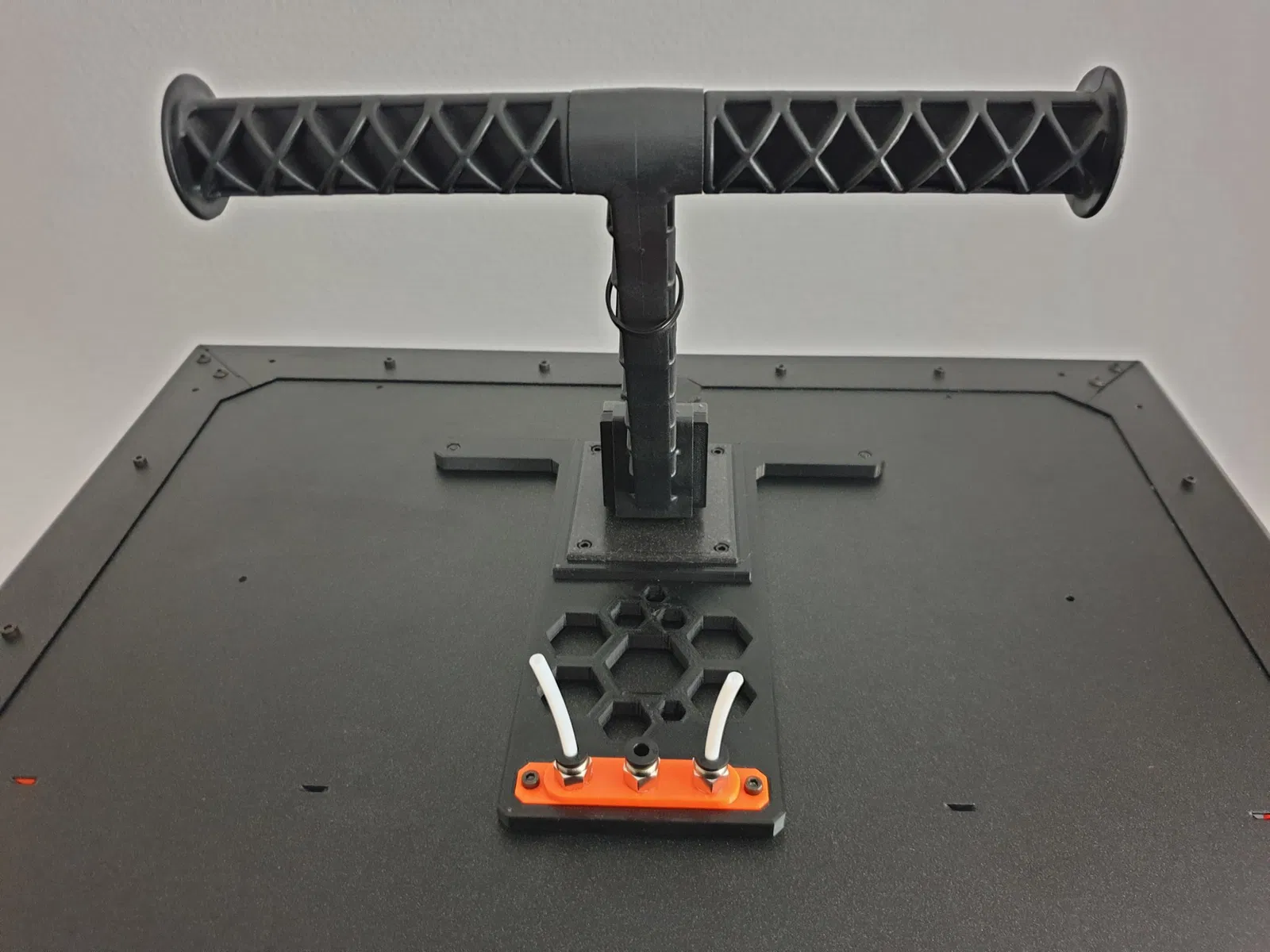

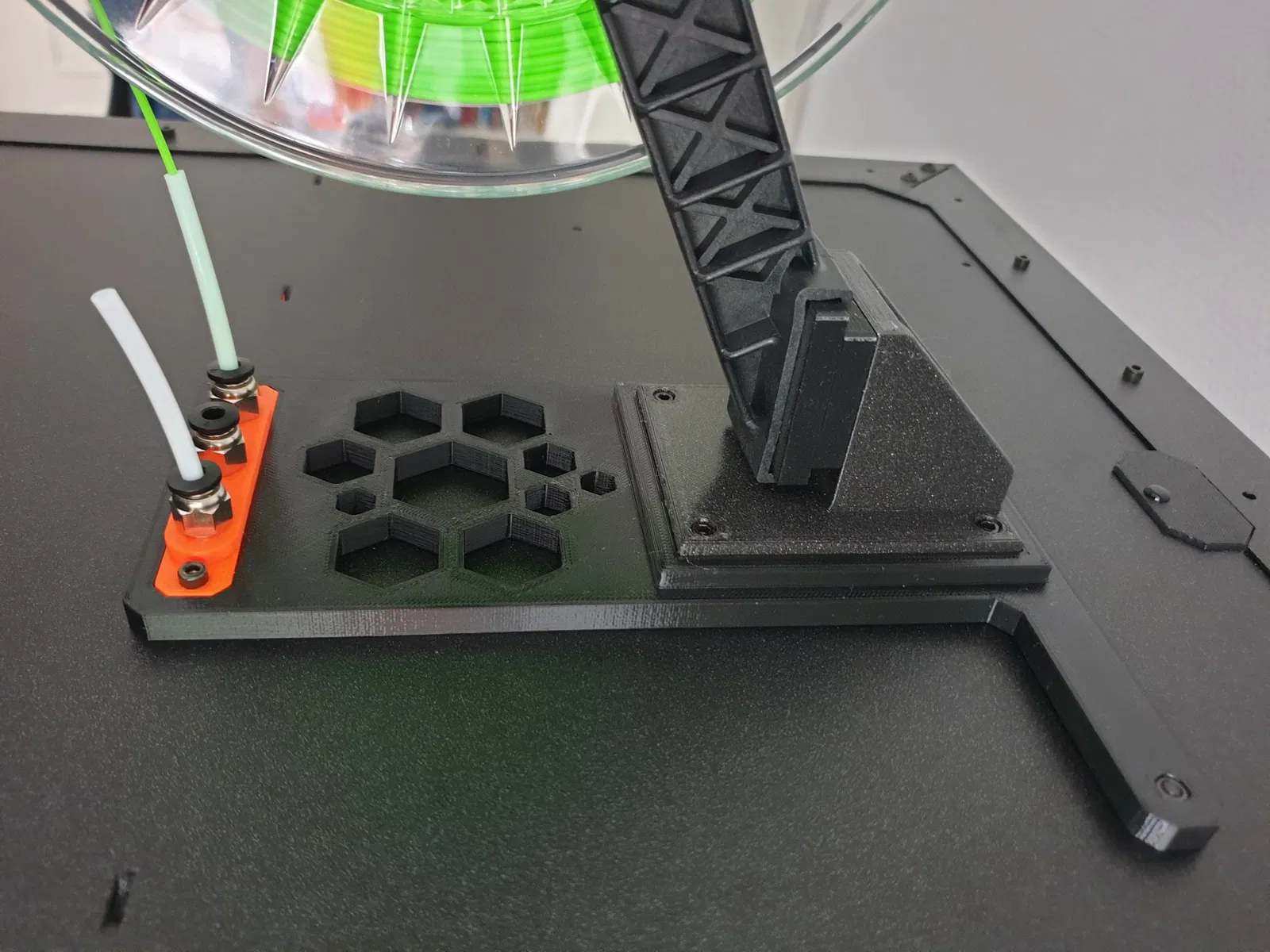

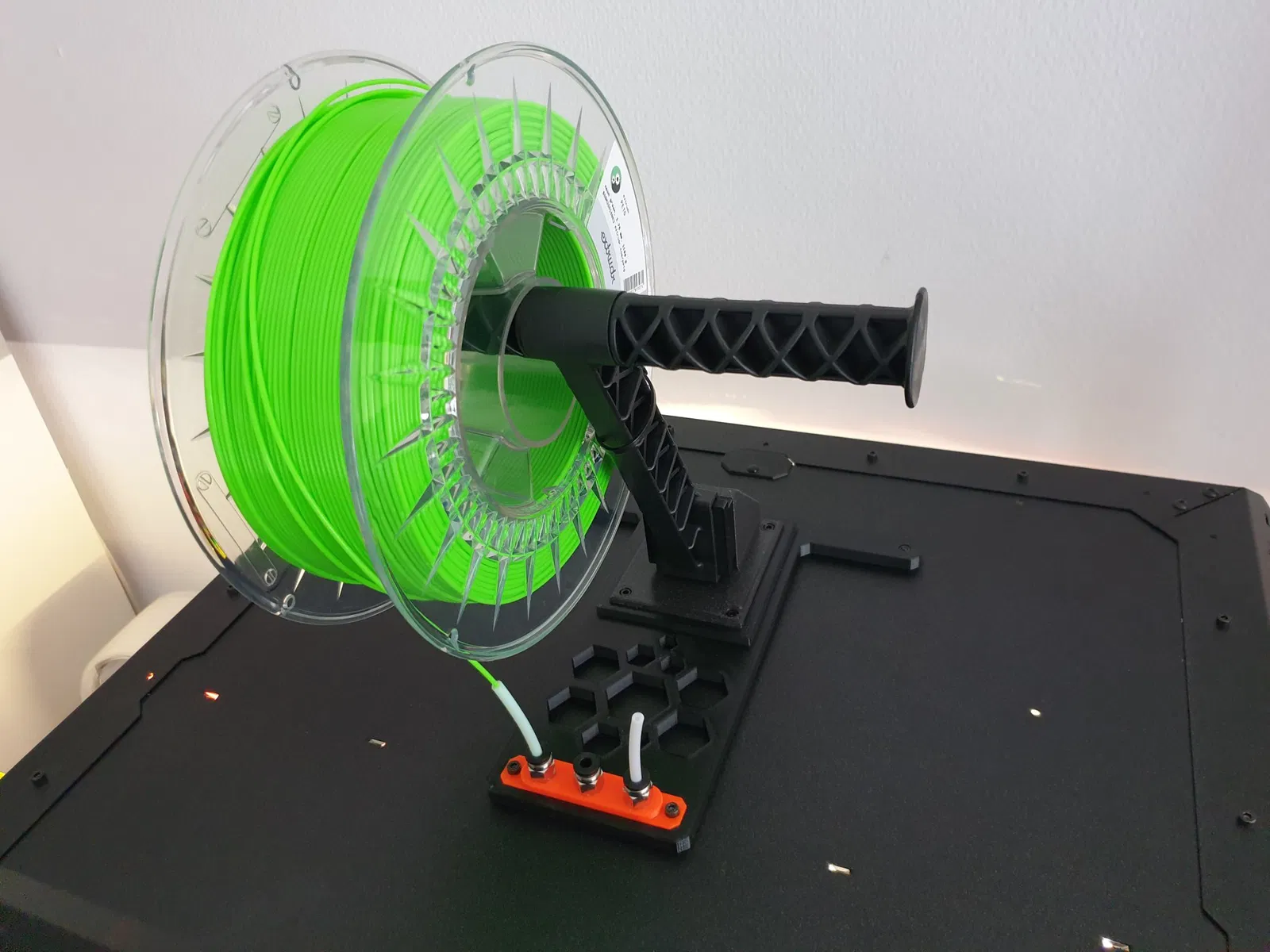

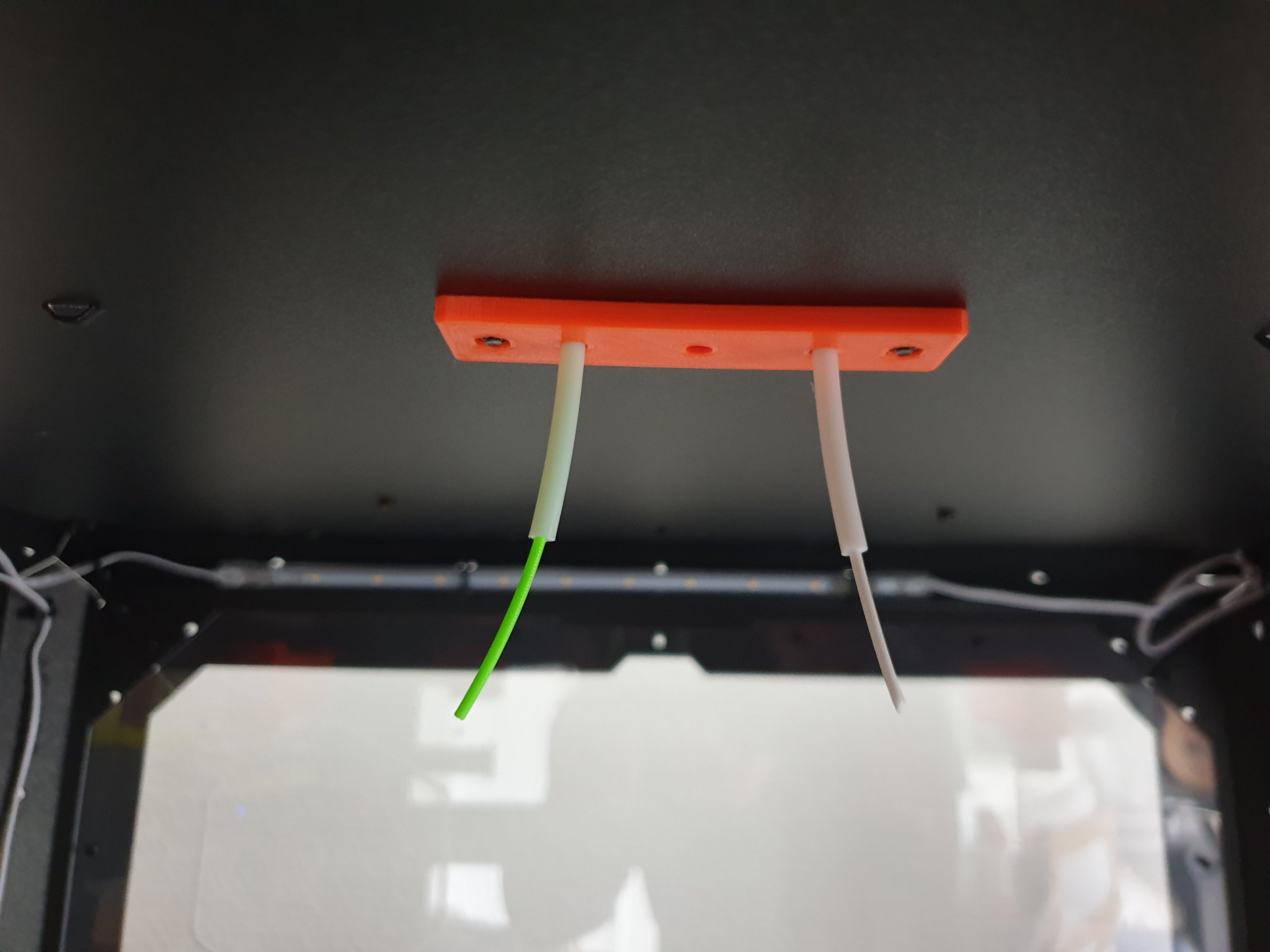

Ngoài hai giá đỡ cuộn bên trong Enclosure, tôi muốn có một giá đỡ cuộn ở trên cùng của hộp. Vì vậy, tôi đã thiết kế một giá đỡ cho giá đỡ cuộn nguyên bản của MK3S+. Đây là một cụm bao gồm một khối giữ, một tấm spacer và một tấm adapter cho giá đỡ cuộn Prusa, được lắp ráp với bốn vít M3x20 có đầu chìm cộng với đai ốc. Khối giữ tự nó được gắn vào một tấm đế bằng bốn vít Allen M3x10 và đai ốc M3. Và tấm đế này được cố định vào tấm trên cùng của Enclosure bằng bốn lỗ có sẵn và cũng bằng bốn đai ốc và vít Allen M3, hai cái dài 8mm và hai cái dài 12mm. Hai cái dài 12mm cũng giữ một vật với ba đầu nối khí nén PC4-M10, qua đó các ống PTFE được dẫn vào bên trong Enclosure.
Tôi đã in tất cả bằng PETG. Đối với tấm adapter và tấm spacer, tôi đã sử dụng một độ đầy là 60%. Mỗi phần khác có độ đầy là 40%.
