Khay hứng nước dưới máy pha cà phê DeLonghi Magnifica ESAM4200.S

Bộ khay nhỏ giọt này bao gồm hai phần, phần đế để hứng nước nhỏ giọt và phần lưới phía trên. Sau khi tôi làm xong và thử nghiệm, tôi nghĩ bạn có thể bỏ qua phần lưới phía trên.

Có các vị trí chân đế cụ thể để đặt máy pha cà phê. Cá nhân tôi thích có lưới ở trên vì nó cảm giác hoàn thiện hơn, nhưng vì máy cà phê đã có chân đế nên lưới là không cần thiết.

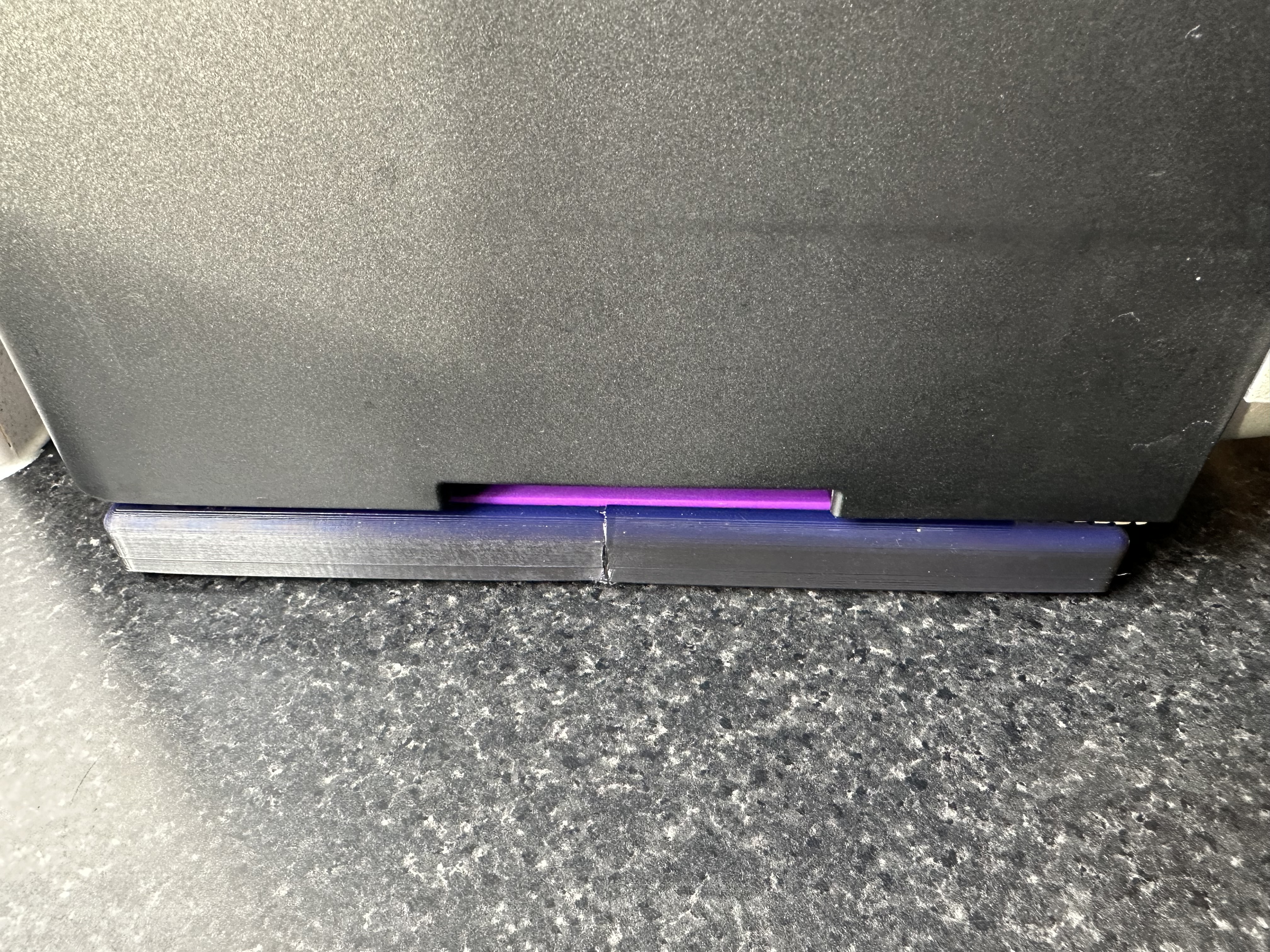

Tôi đã đính kèm hình ảnh của máy cà phê để giúp bạn nhận diện.

Máy Ender 3 S1 của tôi quá nhỏ để in nguyên khối, vì vậy tôi đã chia mô hình thành các bộ phận và dán chúng lại với nhau.

Để tháo lưới, chỉ cần ấn xuống một đầu phẳng và nó sẽ bật lên dễ dàng. Đổ hết nước trong khay ra bồn rửa cũng làm lưới rơi ra :)

Có đủ không gian giữa bên trong đế và lưới. Khe hở 3mm xung quanh, vì vậy dễ in và không có nguy cơ các bộ phận bị kẹt lại với nhau.

Mô hình

Tôi đã bao gồm các mô hình đầy đủ, chưa cắt ghép, vì vậy nếu bạn có máy in có khả năng in nguyên khối, thì có mô hình đó. Tôi cũng đã bao gồm phiên bản đã cắt ghép mà tôi đã sử dụng.

Phần lưới cũng có một mô hình nguyên khối và các phần đã cắt ghép. Không cần phải dán lưới lại với nhau. Nó được thiết kế để cắt thành bốn phần, nhưng tôi chỉ cần cắt hai.

Tôi đã bao gồm mô hình Fusion 360, để bạn có thể tùy chỉnh cho phù hợp với máy pha cà phê của riêng mình, nếu kích thước khác. Thay đổi các tham số để điều chỉnh bản phác thảo đế.

Ngoài ra còn có hai tệp STEP, một cho đế và một cho lưới.

In ấn

Sử dụng cài đặt bạn thích, nhưng tôi đã sử dụng các cài đặt sau và thấy nó hoạt động tốt.

Nếu bạn muốn tự cắt mô hình, khớp nối đuôi én có thể là một lựa chọn tốt. Tôi đã chọn không có khớp nối, để an toàn.

Đế

In với mặt đáy úp xuống trên bàn in. Điều này sẽ cho bạn bề mặt tốt nhất và bản in sạch sẽ nhất.

• Trên/Dưới: 3
• Vòi phun: 0.4mm
• Chiều cao lớp: 0.2mm
• Lòng trong: Khối lập phương 3D
• Mẫu trên/dưới: Đường thẳng

Lòng trong không quá quan trọng, vì chỉ có vài mm. Nếu muốn.

Lưới

In với mặt trên úp xuống trên bàn in. Tức là với các chốt hoặc chân đế hướng lên.

• Trên/Dưới: 3
• Vòi phun: 0.4mm
• Chiều cao lớp: 0.2mm
• Lòng trong: Khối lập phương 3D
• Mẫu trên: Đồng tâm
• Mẫu dưới: Đường thẳng

Lòng trong không quá quan trọng, vì chỉ có vài mm và nó KHÔNG nên chịu lực.

Vật liệu

Đây là chỗ tôi có thể đã mắc sai lầm. Tôi đã sử dụng PLA đen (để phù hợp với vẻ ngoài của máy pha cà phê). Tôi đã chọn cái này thay vì PETG, vì tôi có kinh nghiệm dán PLA và không có kinh nghiệm dán PETG. Tôi đã đi theo con đường an toàn.

Phần lưới màu Tím, tôi đã sử dụng PETG.

Lắp ráp (nếu bạn sử dụng các bộ phận đã cắt ghép)

Trải giấy nến xuống (loại bạn dùng để nấu ăn), đảm bảo giấy đủ lớn để bạn có nhiều không gian làm việc.

Sau khi xác định được các bộ phận ghép với nhau như thế nào, hãy sắp xếp chúng trên giấy.

Chuẩn bị keo siêu dính của bạn.

Nhớ - Đo hai lần, dán một lần.

Dán hai bộ phận lại với nhau, chỉ cần chạy một đường keo dọc theo một cạnh và ghép chúng lại. Tôi đã sử dụng một miếng lót để đảm bảo hai mảnh được căn chỉnh thẳng. Điều này rất quan trọng cho các bước sau.

Dán cặp thứ hai tương tự. Bây giờ hãy để chúng khô trong một hoặc hai giờ.

Thời gian trôi qua.

Lặp lại quy trình dán hai bộ phận còn lại với nhau. Nếu chúng bị dính vào giấy nến, đừng lo lắng, điều đó xảy ra nếu keo chảy ra từ phía dưới. Đôi khi có, đôi khi không.

Để khay đã hoàn thiện khô/cứng qua đêm. Sẽ mất nhiều thời gian để đến được đây và không có ích gì khi vội vàng.

Chống thấm nước

Sử dụng cồn isopropyl (IPA) để làm sạch bề mặt khỏi dầu mỡ và bụi bẩn. Bạn cần một bề mặt tốt để chất chống thấm bám dính.

Để chống thấm cho phần đế, tôi đã sử dụng lớp phủ bảo vệ biến tính silicone MG Chemicals. Tôi đã xịt 4 (bốn) lớp rất mỏng lên các bề mặt trên. Tôi đã làm điều này bên ngoài ở nơi thông thoáng (bên cạnh thùng rác tái chế, chúng có độ cao tốt cho việc này). Tôi để khoảng 45 phút giữa các lớp.

Bạn có thể sử dụng epoxy hoặc một lớp phủ khác.

Để khô qua đêm, không có ích gì khi vội vàng vào lúc này và làm hỏng bộ phận.
