Spinner 5 cánh cho máy bay Planeprint Super Tucano

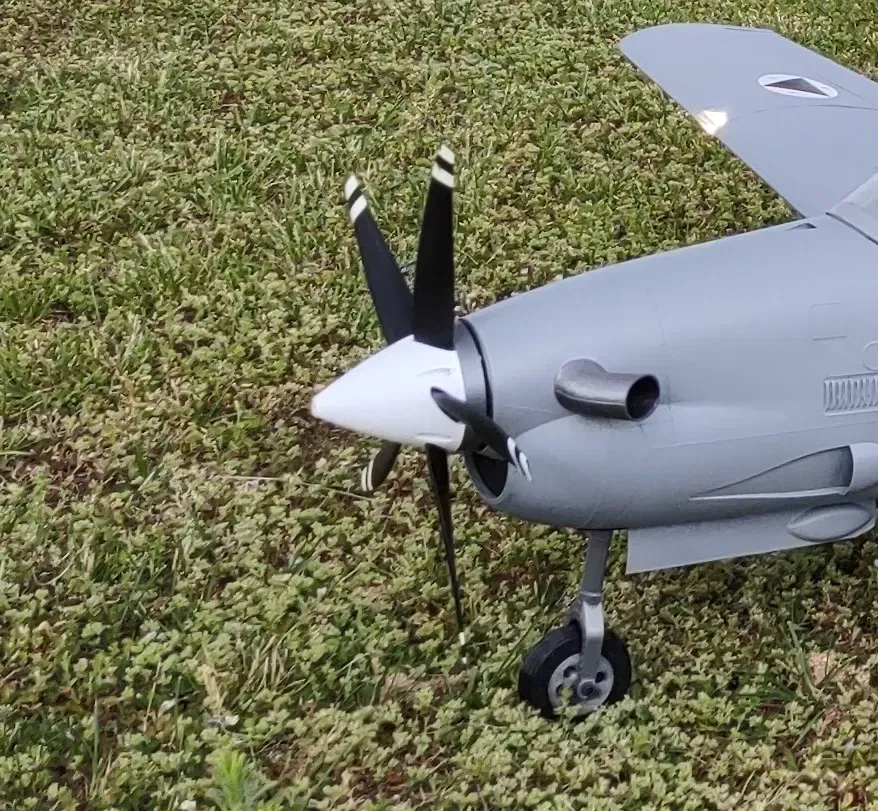

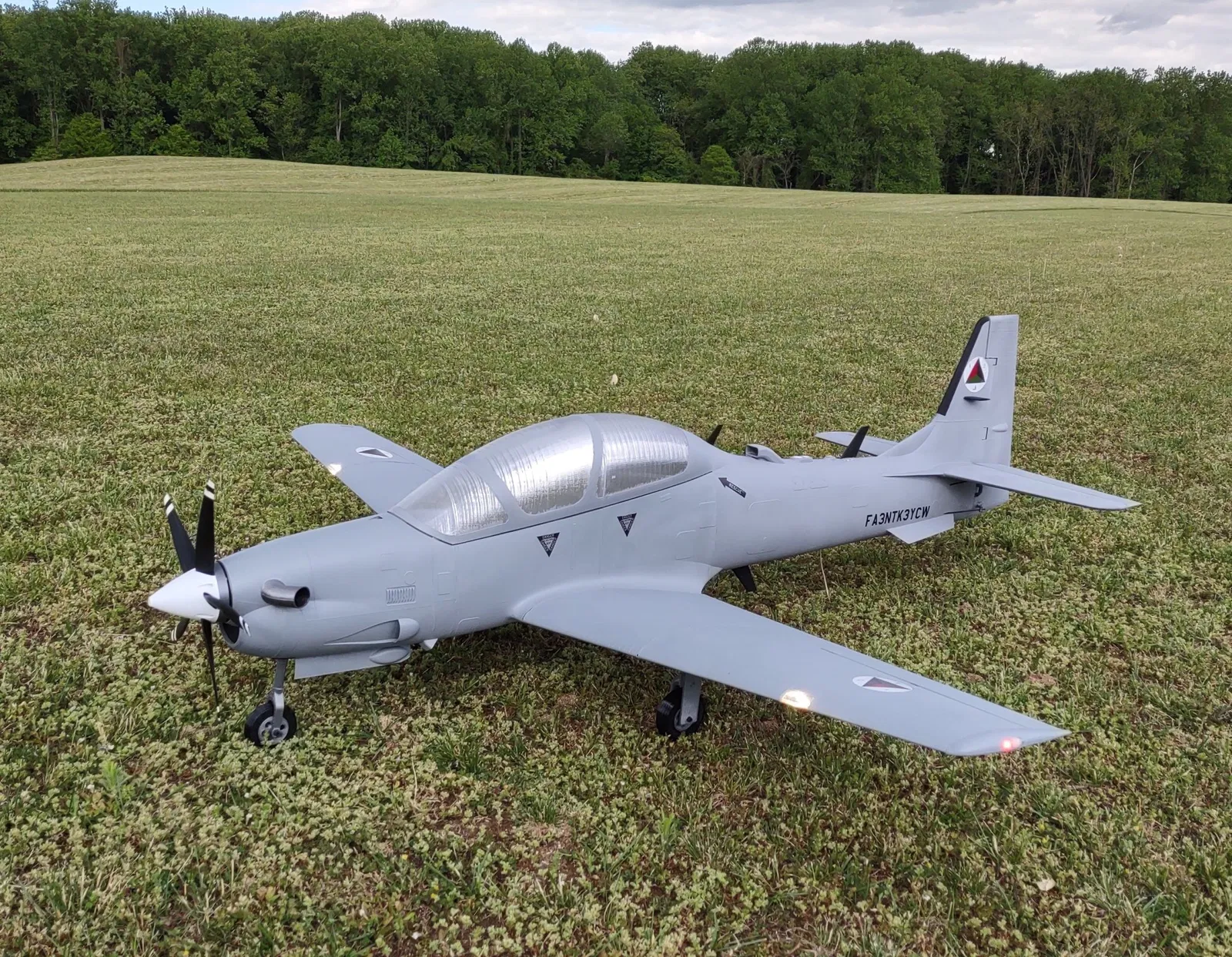

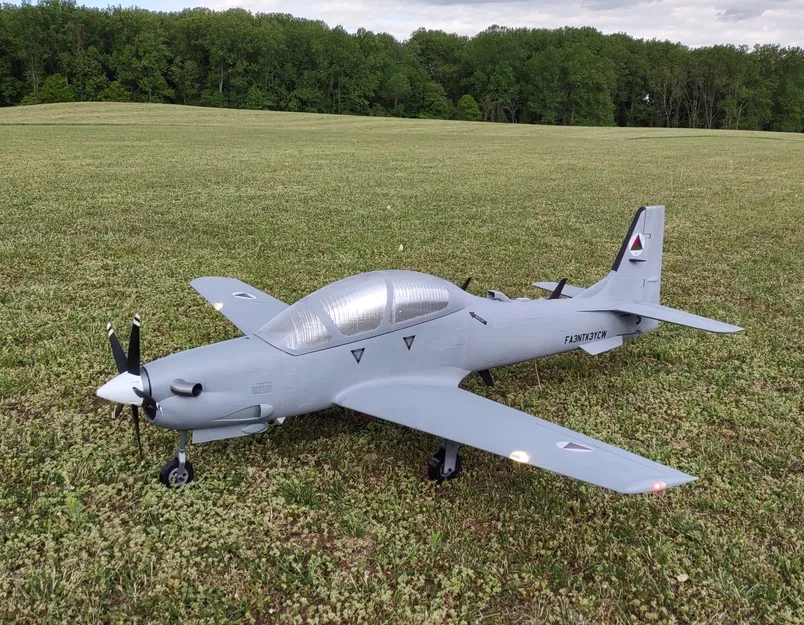

Đây là một bộ quay cánh quạt năm (5) lưỡi được thiết kế cho Planeprint Super Tucano (Super Tucano | Planeprint – máy bay điều khiển từ xa 3D rất nhẹ có thể in) và cánh quạt năm lưỡi FMS đi kèm với FMS PC-21 Pilatus (FMSPROP015). Các tệp Planeprint gốc đi kèm với bộ quay 2 và 3 lưỡi, nhưng tôi muốn một cái gì đó 'thang đo hơn' và đã thiết kế cái này trong OpenSCAD. Kích thước tổng thể tương tự như các bản gốc.

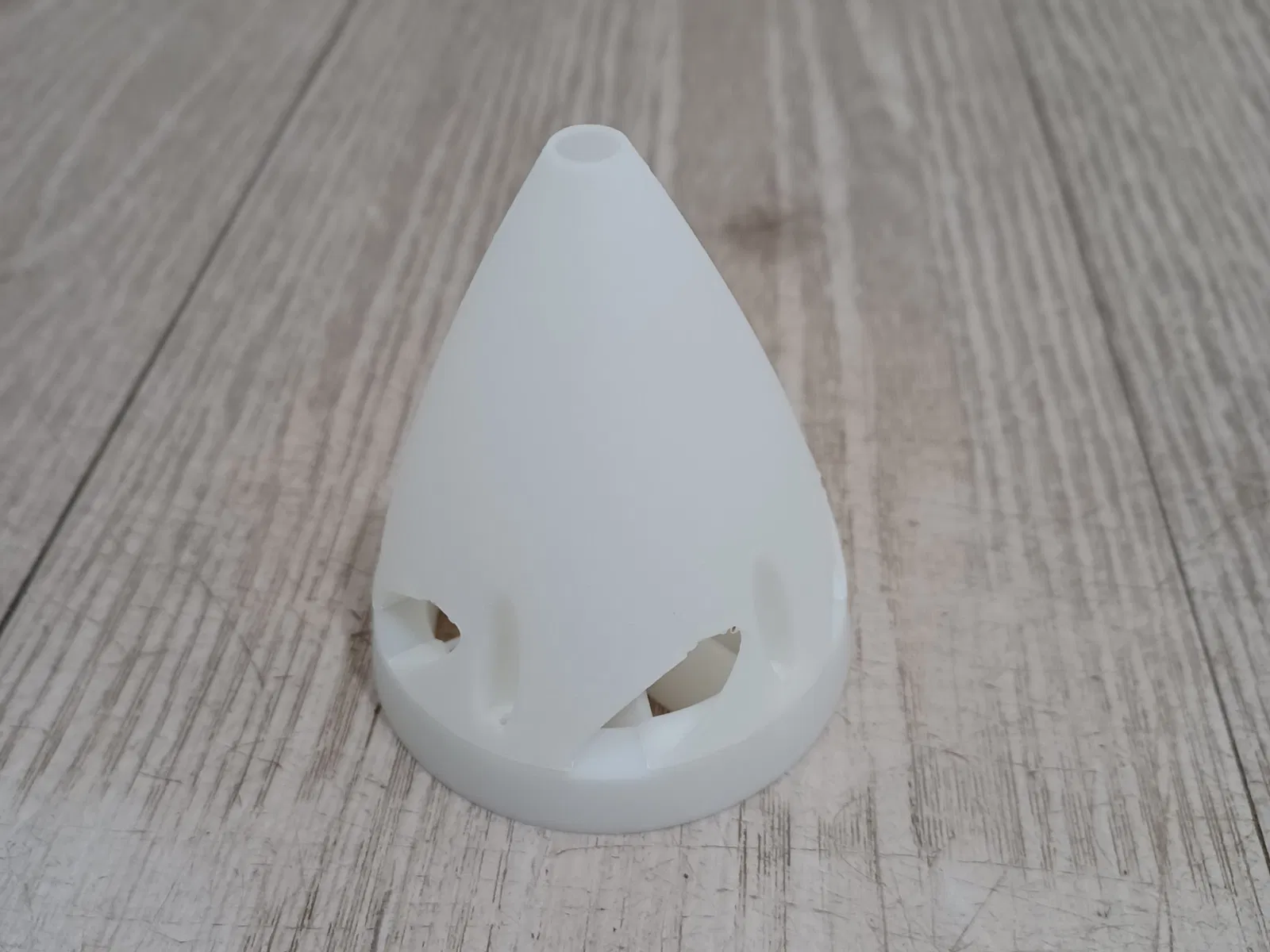

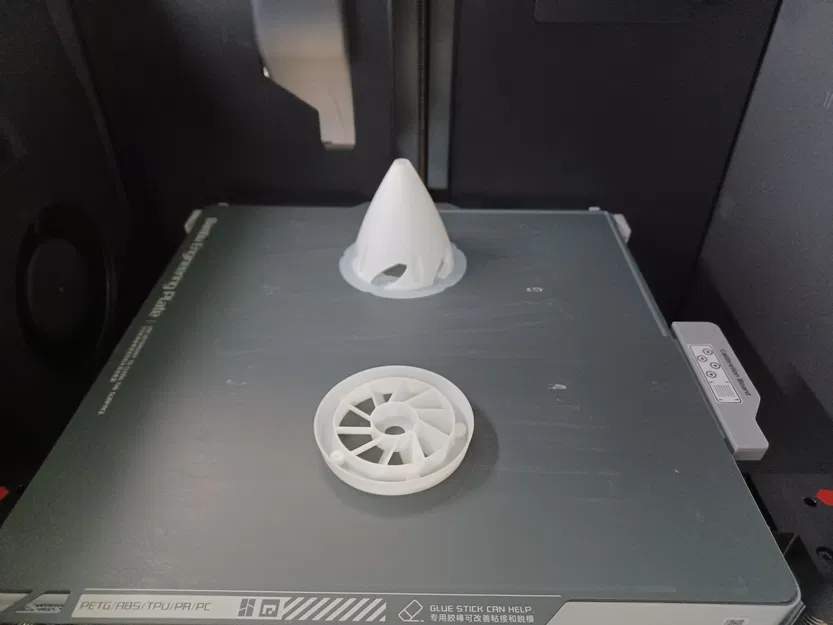

Bạn sẽ cần cánh quạt FMS và 5 vít 2x6 để cố định phần trên vào phần đáy sau khi phần đáy và cánh quạt đã được lắp đặt vào động cơ/collét. Tôi khuyên bạn nên sử dụng ABS hoặc PETG cho những cái này, vì nhiệt từ động cơ/collét có thể quá lớn đối với PLA (không thử). In với chiều cao lớp 0.16 mm, nhưng 0.2 mm cũng nên hoạt động. Sử dụng hai dòng tường và 100% độ đặc (các bộ phận mỏng như vậy). Hướng in như đã chỉ ra, với ABS bạn có thể muốn xem xét việc sử dụng một lớp viền.

Tôi cũng bao gồm tệp scad (được tài liệu rất kém) cho bộ quay.
