Giá đỡ công cụ mô-đun cho bàn làm việc

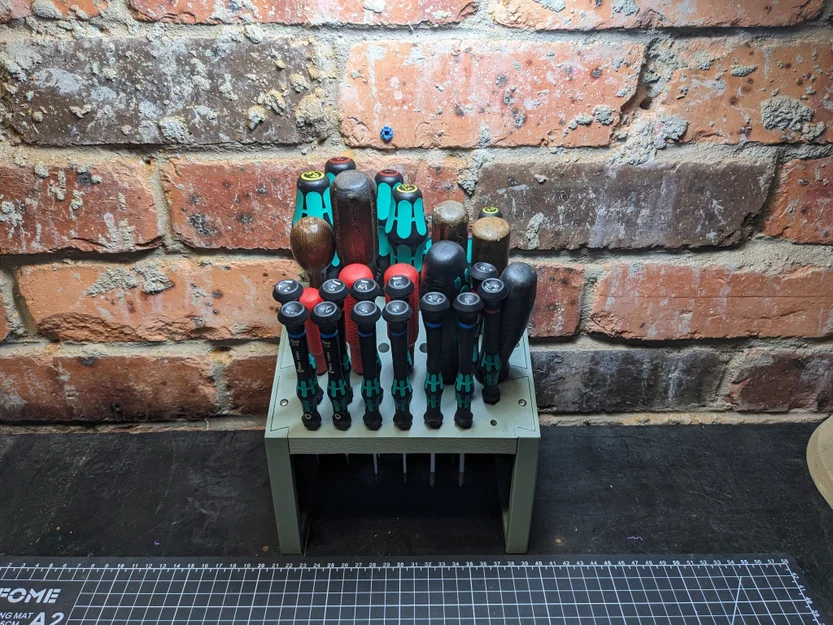

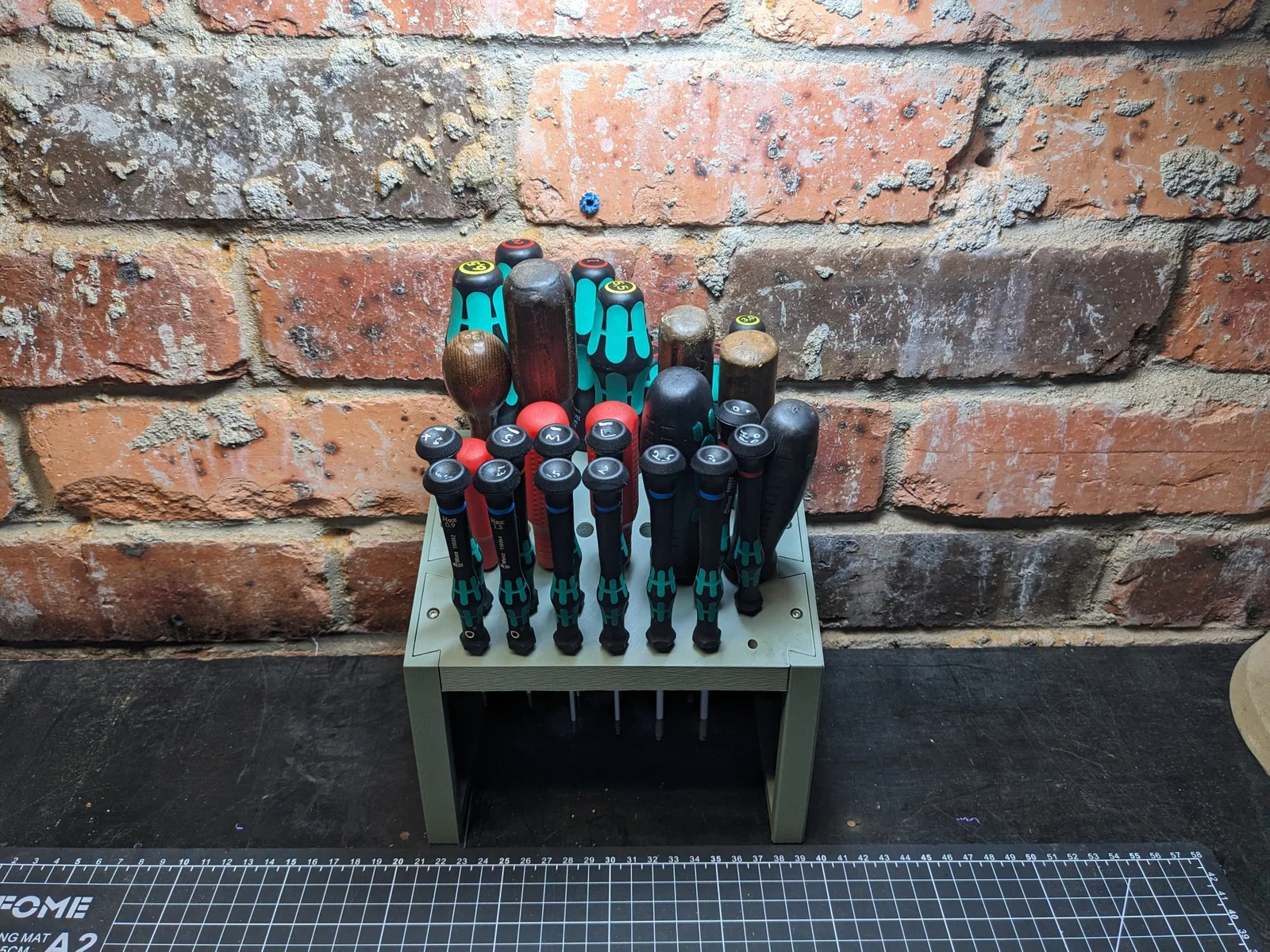

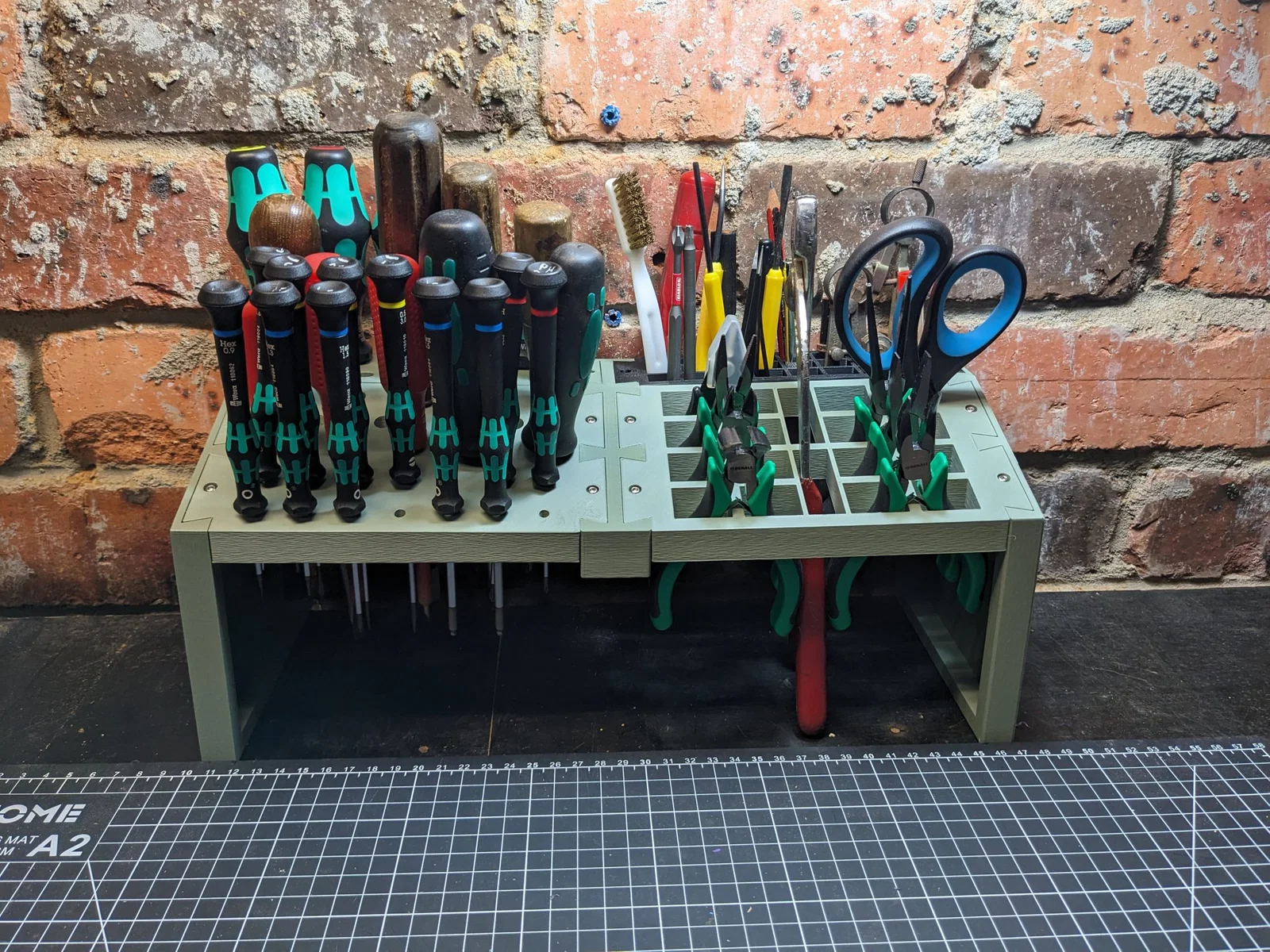

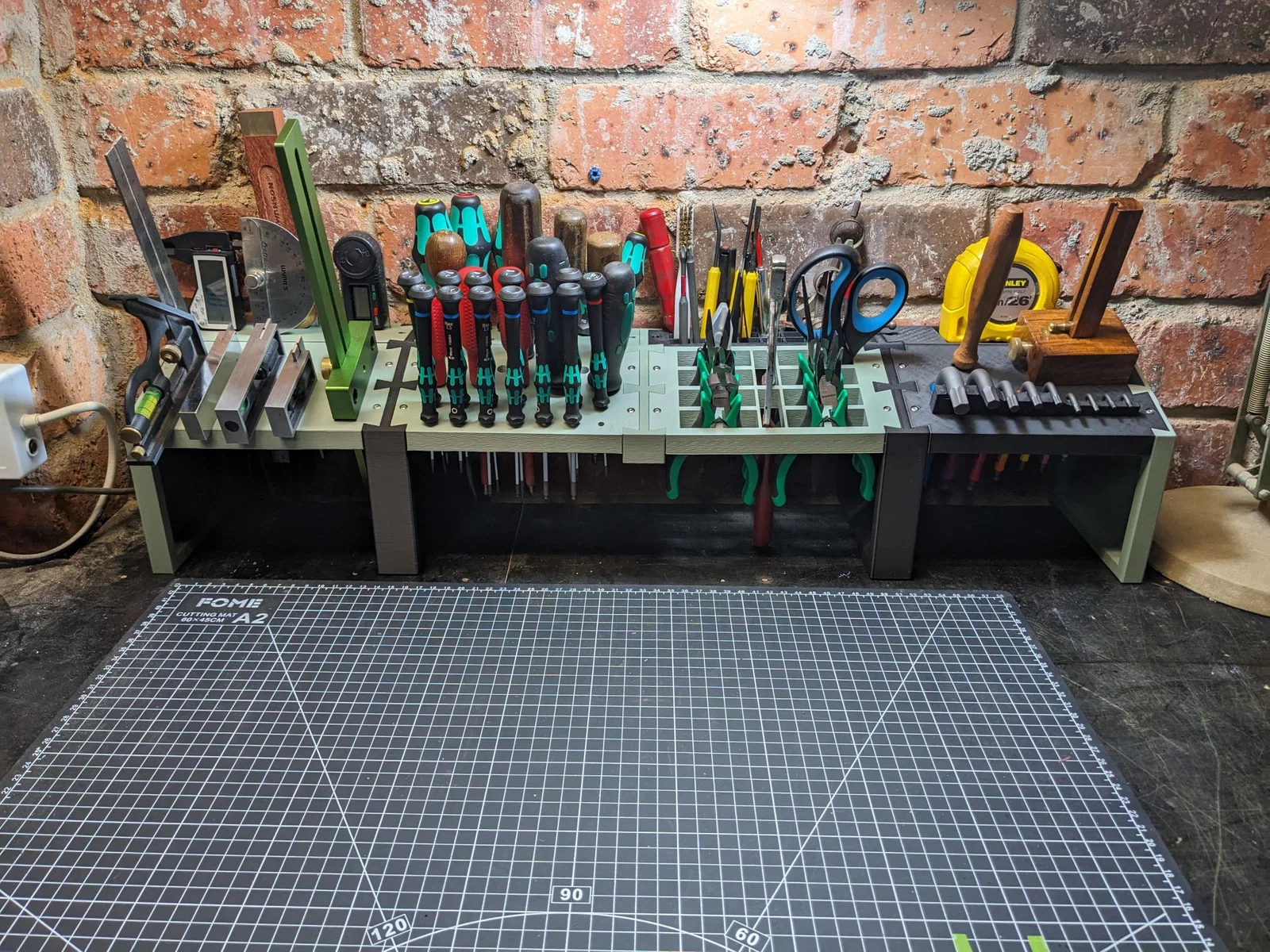

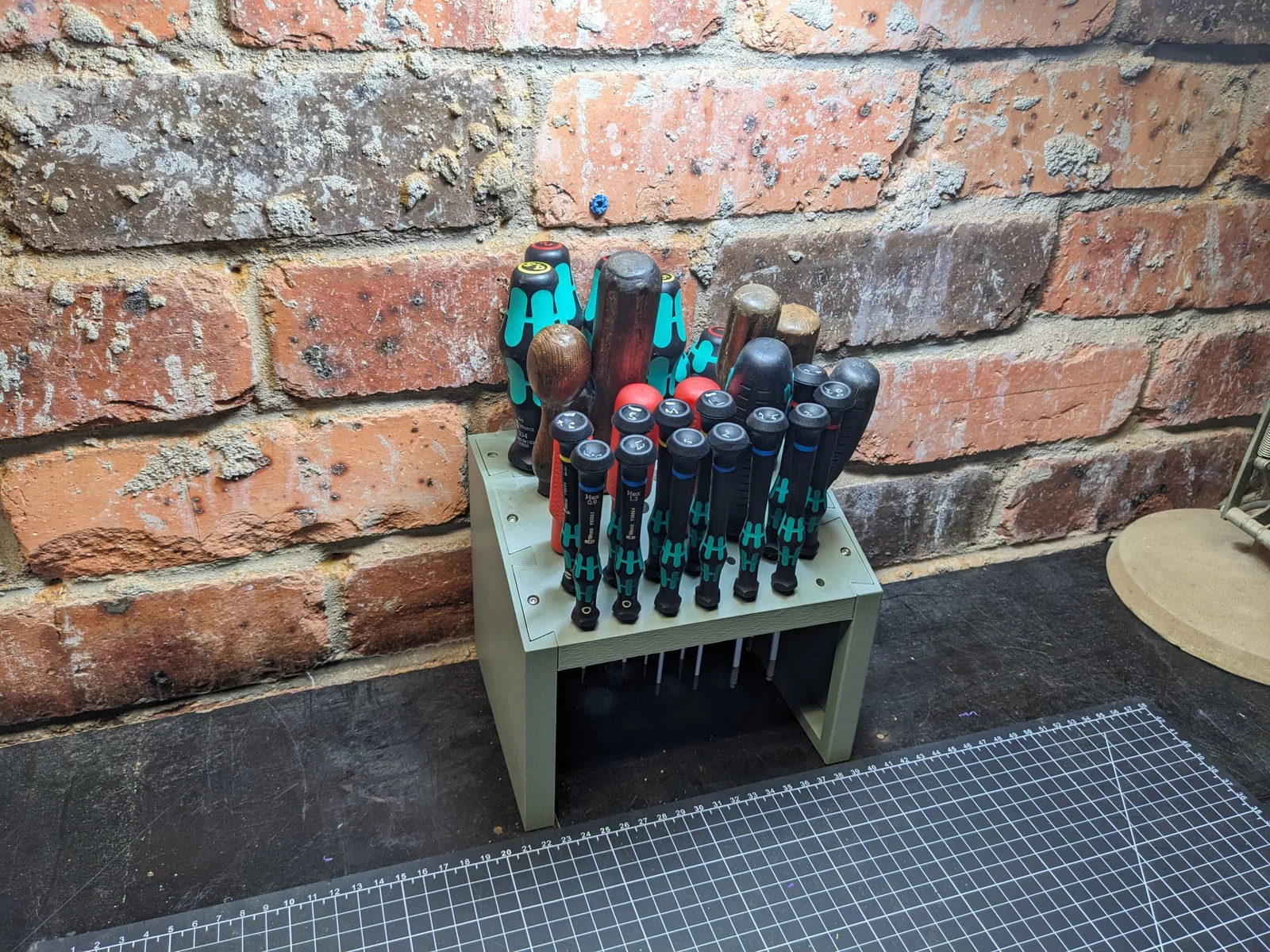

Công cụ tổ chức này được sử dụng để giữ cho các công cụ thường dùng được sắp xếp gọn gàng tất cả trong một nơi và trên bàn của bạn sẵn sàng để lấy khi bạn cần. Nó có tính năng mô-đun có nghĩa là bạn có thể mở rộng nó khi bạn có thêm công cụ.

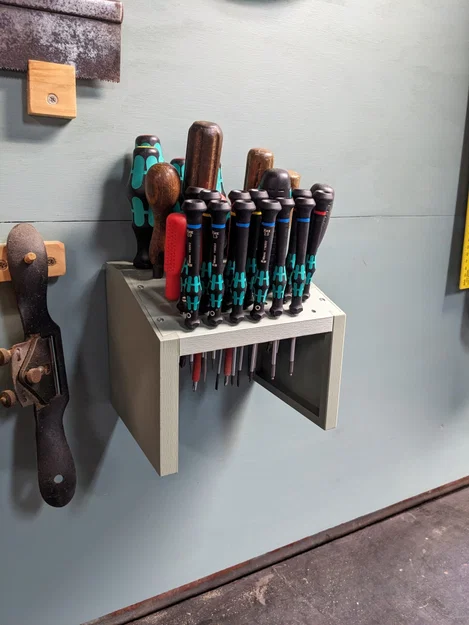

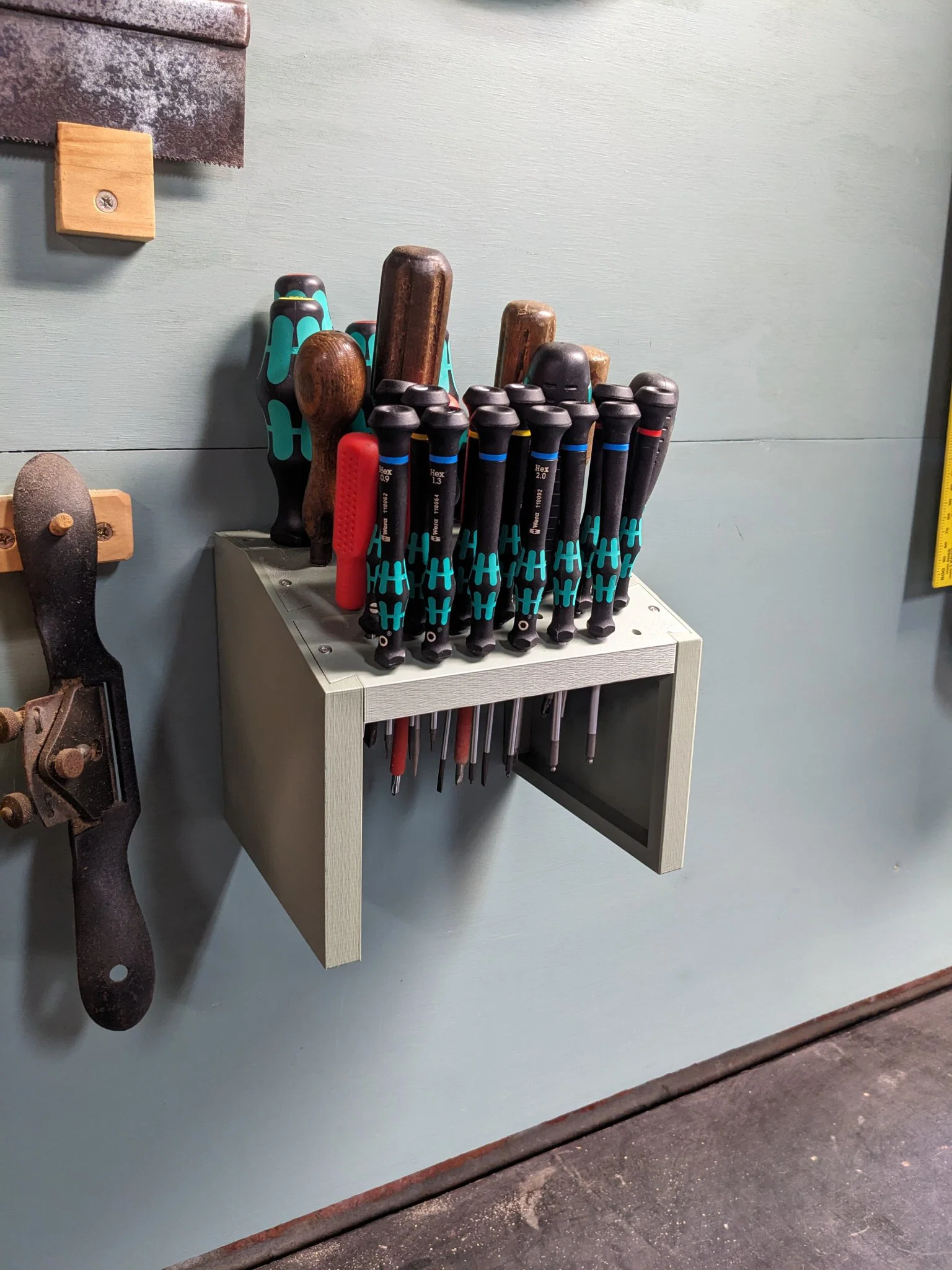

Cũng bao gồm một tấm lưng cleat kiểu Pháp tùy chọn để khi bạn đã sử dụng xong, bạn có thể dễ dàng treo toàn bộ lên tường để không bị cản trở.

Bao gồm các tấm giữ công cụ chung chung mà tôi đã tạo ra nhưng tôi cũng chia sẻ các tệp Fusion 360 để dễ dàng tạo ra các tấm cụ thể cho công cụ của bạn.

Mẹo in ấn

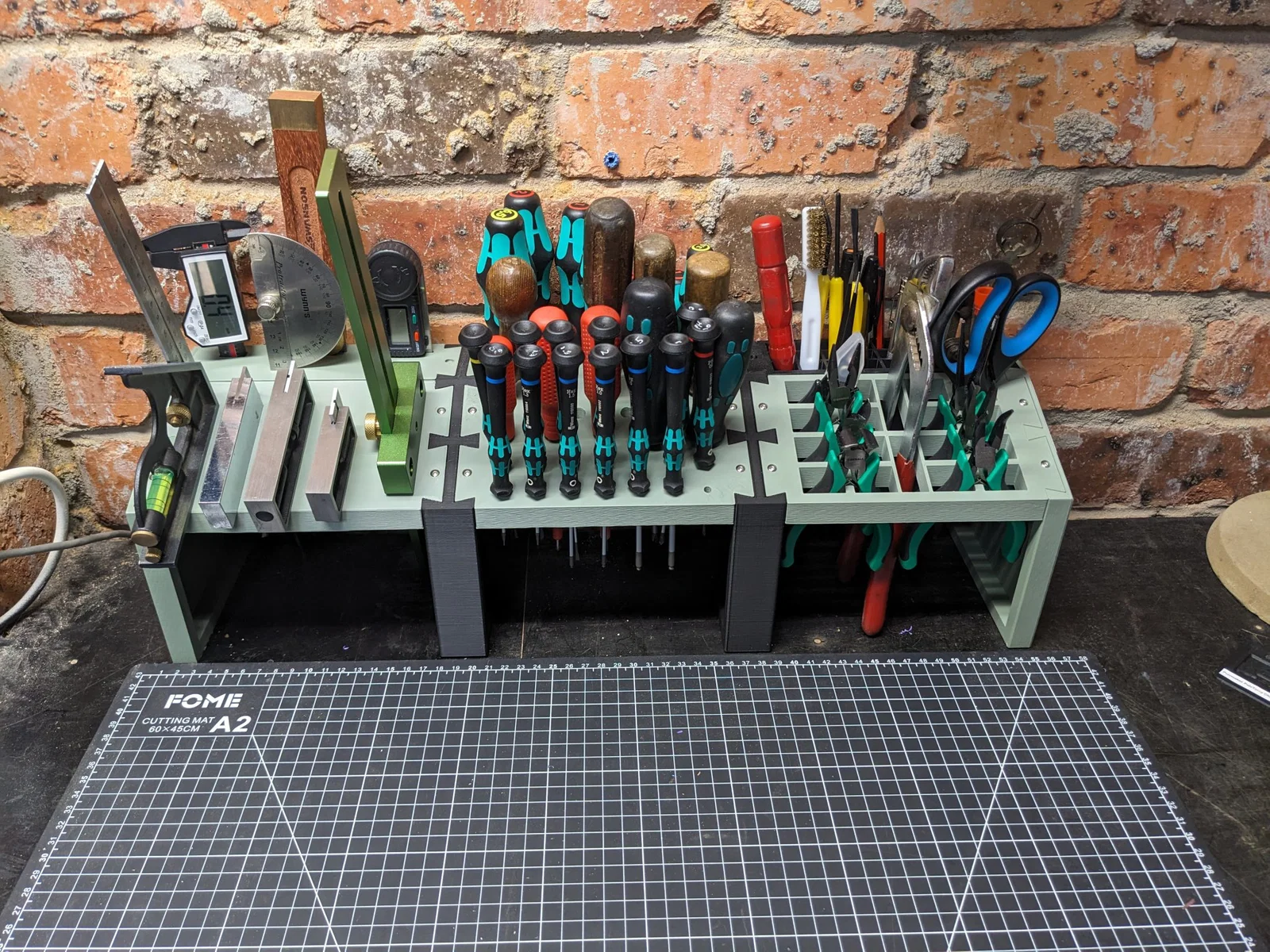

Các bộ phận duy nhất cần hỗ trợ là bộ chuyển đổi đôi (các bộ phận kết nối hai bộ tấm lại với nhau). Các bộ phận này nên được in đứng lên và hỗ trợ là cần thiết ở các mấu sau. Tôi chỉ sử dụng hỗ trợ sơn trong phần mềm cắt để thêm vào.

Phần cứng cần thiết

• Đai ốc vuông M3
• Đinh vít M3 dài 20mm

Cập nhật 25/08/23:

• Đã thêm tệp tấm lưng/cleat bị thiếu
• Đã sửa lỗi với các mấu sau trong bộ chuyển đổi đôi dài đầy đủ
