Tay Cầm Sơn "Penny Pivot"

LƯU Ý (23/12/2023): Sau một thời gian sử dụng cái handle này, tôi bắt đầu gặp vấn đề với việc nam châm không đủ mạnh. Tôi đang thử nghiệm các giải pháp với các tùy chọn nam châm khác và sẽ cập nhật tất cả các mẫu tương ứng sau khi tìm được giải pháp chấp nhận được.

Tôi đã cố gắng thiết kế một cái handle (cán cầm) thoải mái, cho phép xoay các góc độc đáo để sơn các mô hình chi tiết ở những vị trí khó, đồng thời giữ cho tay ở những vị trí thoải mái. Nguồn cảm hứng cho thiết kế này dựa trên những cái handle đang phổ biến hiện nay, hoặc có hình dáng giống "tay lái xe đạp" hoặc kiểu "cục mập" hình giọt nước. Một trong những tính năng chính, nam châm và vòng bi, cho phép đạt được hầu hết mọi vị trí hoặc góc độ của mô hình, được lấy cảm hứng từ tay cầm sơn Grimm Grip:

https://www.kickstarter.com/projects/grimmbrothers/the-original-grimm-gripp

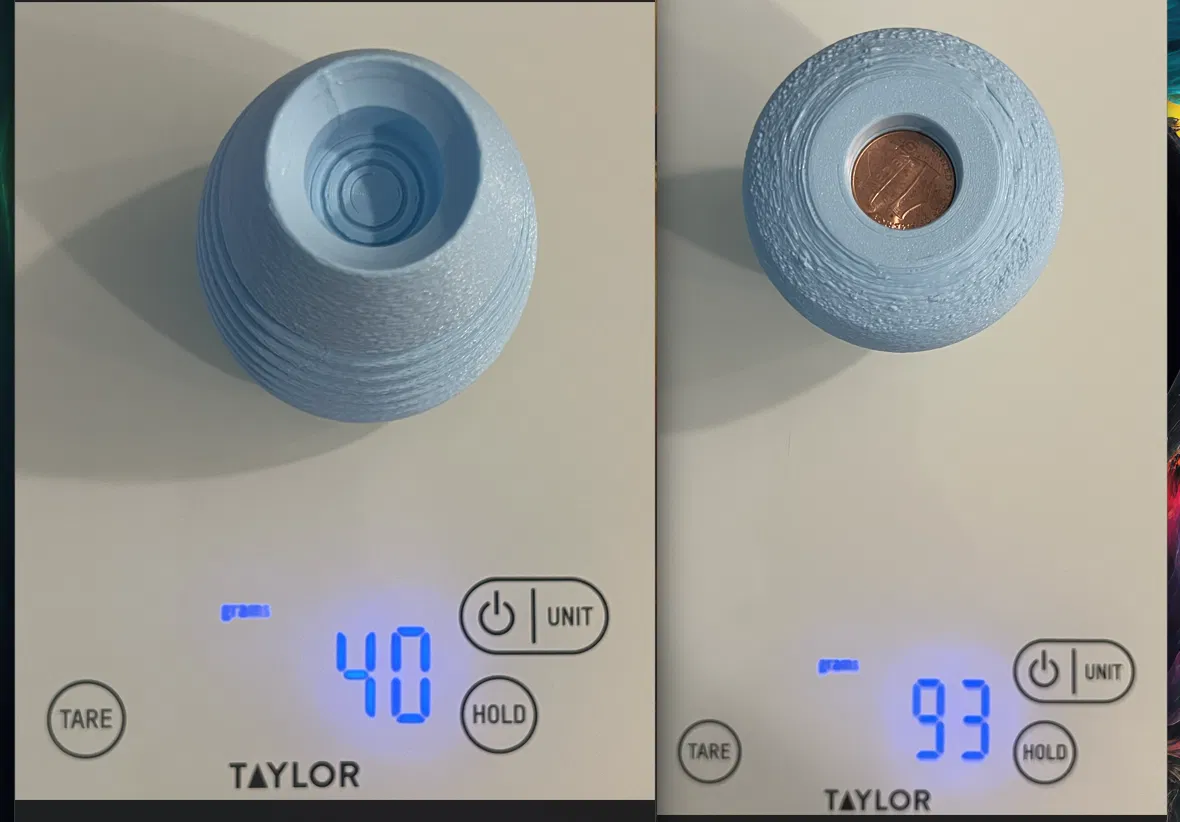

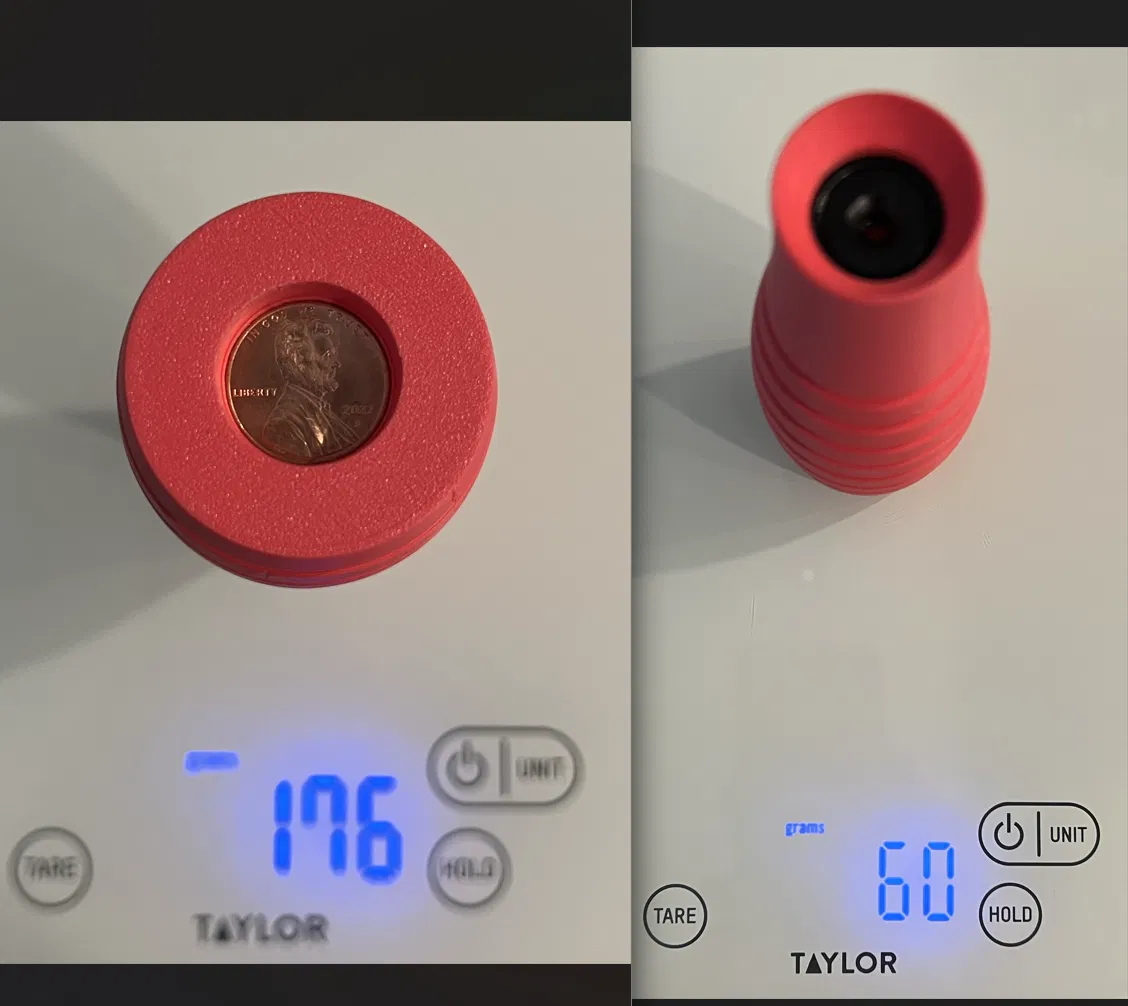

Huy nhiên, tôi đã tinh chỉnh ý tưởng bằng cách nhúng vòng bi bằng thép và nam châm dạng cốc sâu hơn vào bên trong tay cầm và đế giữ để cân bằng tốt hơn và gắn kết chắc chắn. Thiết kế cũng có một khoang rỗng để thêm đồng xu, mà tôi thấy là một cách hiệu quả và tiết kiệm chi phí để tăng trọng lượng. Tôi đã có thể thêm hơn 100g trọng lượng chỉ với 46 xu. Việc bổ sung trọng lượng này giúp ích cho những người bị run tay, như tôi, điều này không có lợi cho việc sơn mô hình.

Nam châm, vòng bi và đồng xu đều được thiết kế để thêm vào sau khi in xong nhằm tránh các vấn đề về phân cực hoặc các vấn đề tiềm ẩn khác.

Một tính năng thiết kế khác mà tôi đã thêm vào, có trong Grimm Gripp, là nam châm ở đế của tay cầm. Tương tự như cách nó được dự định ban đầu, điều này sẽ cung cấp một giải pháp "rảnh tay" để giữ các mô hình nhỏ và xoay chúng theo ý muốn. Giống như tôi đã thêm trọng lượng cho chứng run tay của mình, tôi hy vọng tính năng này sẽ giúp tay cầm này trở nên toàn diện hơn và hy vọng giúp ai đó tiếp tục hoặc cải thiện hành trình sơn của họ nếu họ gặp khó khăn với một số dạng khuyết tật nào đó khiến sở thích này trở nên khó khăn đối với họ. Mô hình cũng tích hợp một lỗ để có thể sử dụng vít đi kèm với nam châm dạng cốc để cố định nó vào tay cầm. Điều này không thể thực hiện được với nam châm ở trên cùng vì nó cần "cốc" để vòng bi có thể nằm đúng vị trí.

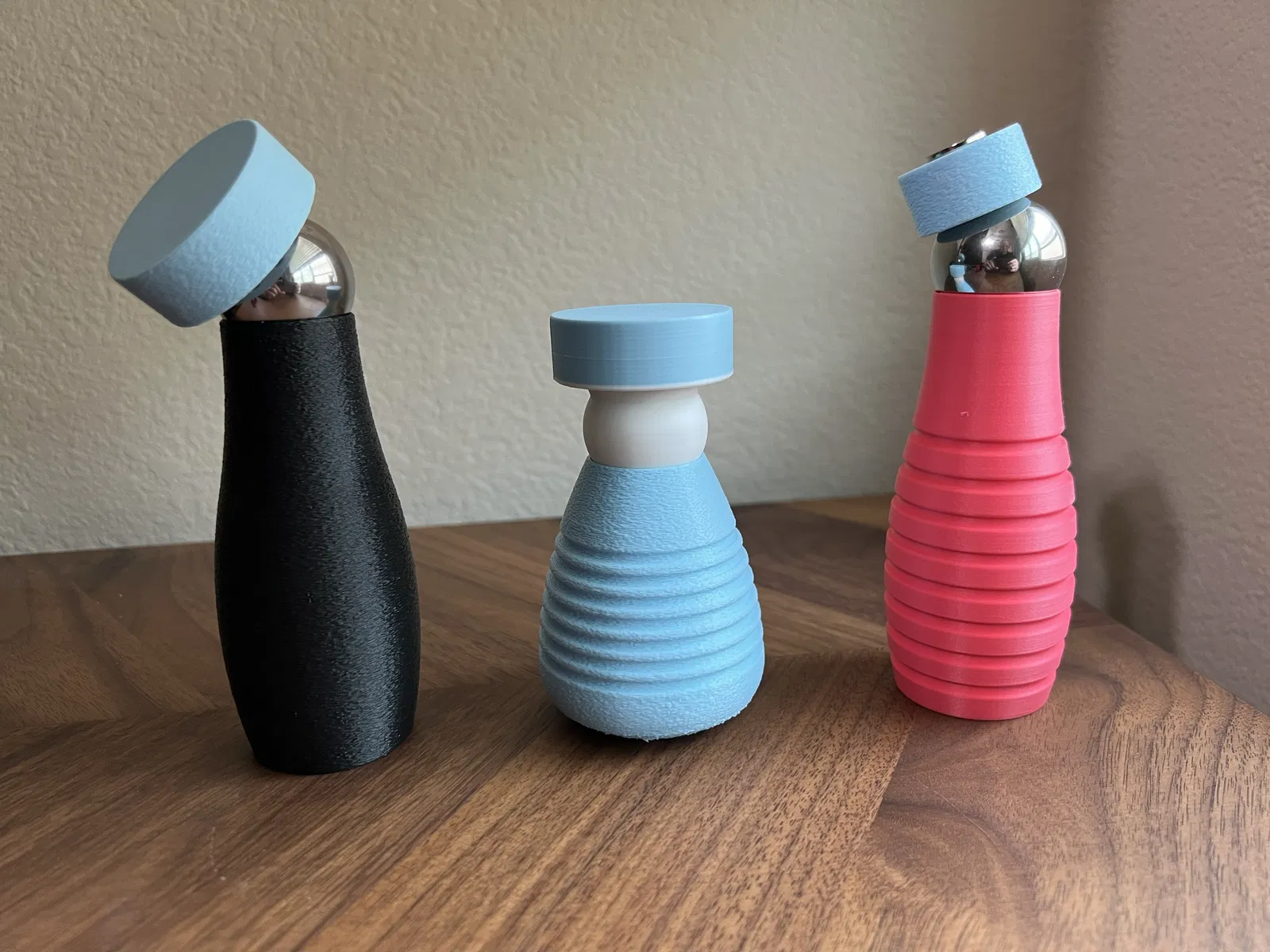

Hiện tại, có hai thiết kế tiện dụng có sẵn như đã đề cập: loại tay lái xe đạp cỡ lớn và loại hình giọt nước nhỏ gọn, cả hai đều có kết cấu gân để tăng cường độ bám và luồng không khí. Tôi cũng đề xuất sử dụng tùy chọn "fuzzy skin" (da lông) có sẵn trong hầu hết các trình cắt lớp (slicer) để có trải nghiệm xúc giác hơn. Tôi đã thử nghiệm với nó và tôi dần thích nó hơn. Các vòng ở lỗ trên cùng cho vòng bi là để thêm một ít keo nếu bạn thấy nam châm bị bung ra khi/nếu bạn tháo vòng bi. Các vòng này giúp điều chỉnh lượng keo thừa không bị đẩy ra ngoài và bám khắp tay cầm và nam châm.

Để đáp ứng các sở thích khác nhau, tôi đã bao gồm các đế giữ tạm thời có thể in được, có thể sử dụng với băng dính poster tack như một giải pháp thay thế không cố định, cho phép người dùng khám phá cảm giác của tay cầm trước khi cam kết mua nam châm hoặc vòng bi. Với nhiều tùy chọn nam châm khác nhau, người dùng có thể chọn phương pháp gắn mô hình ưa thích của họ, cho dù là thông qua từ hóa trực tiếp hay sử dụng tấm gắn thép để ngăn ngừa các vấn đề về phân cực.

Cài đặt In:

Để có dung sai lắp ráp tối ưu, tôi khuyên dùng chiều cao lớp 0.2mm hoặc mịn hơn. Tôi đã tính toán dung sai 0.2mm trong thiết kế để đảm bảo khả năng tương thích trên các máy in khác nhau. Độ dày vỏ 2-3 lớp với mật độ điền 10-15% là đủ và được ưu tiên để tăng độ bền và hoàn thiện bề mặt tốt hơn.

Hỗ trợ (Supports):

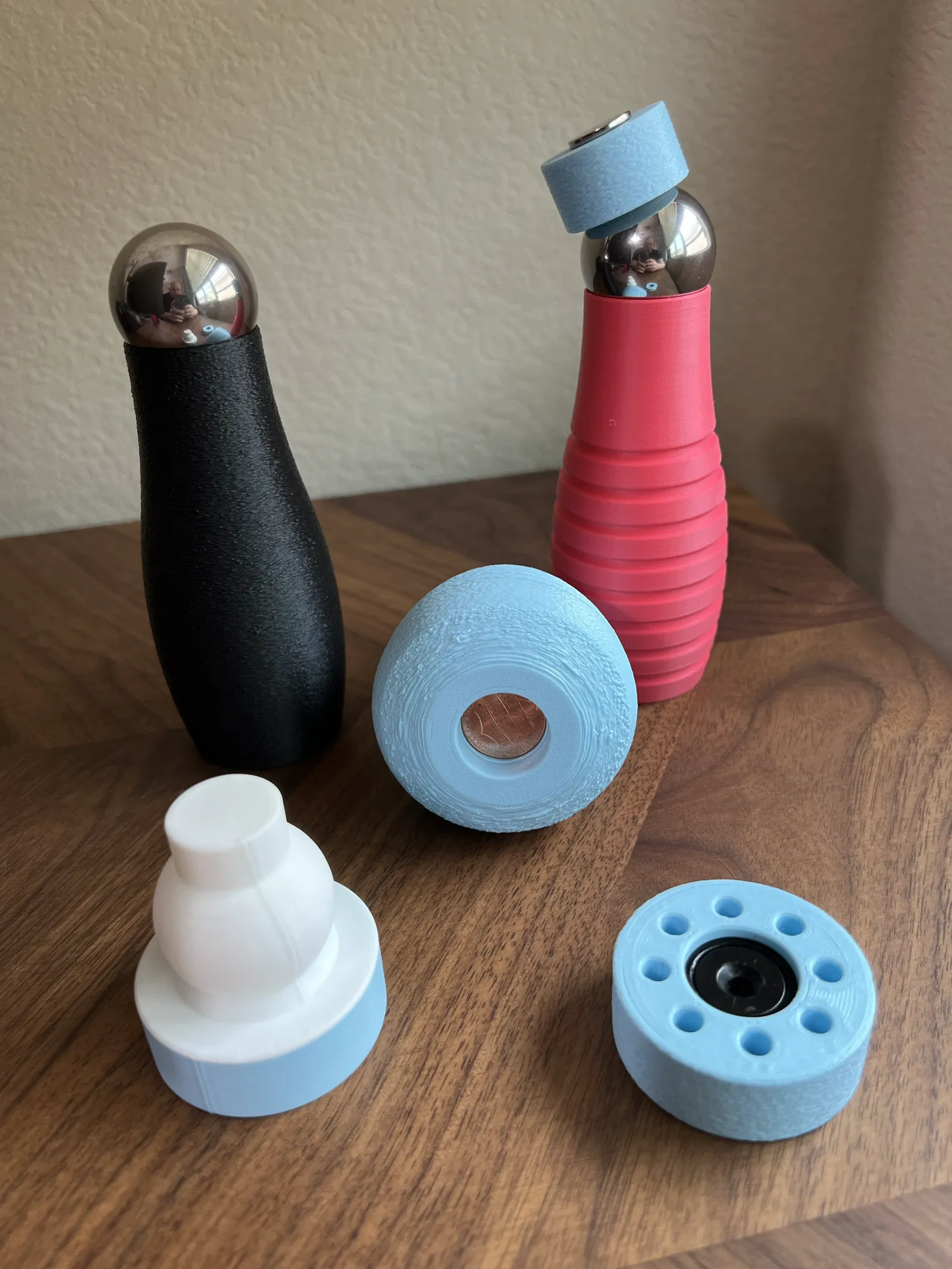

Các thiết kế được tối ưu hóa để in với ít hoặc không cần vật liệu hỗ trợ. Tay cầm có gân in hoàn hảo mà không cần hỗ trợ nhờ các góc lượn chiến lược. Lưu ý rằng việc sử dụng cài đặt 'fuzzy skin' có thể dẫn đến hiện tượng chảy xệ nhẹ ở phần đế của phiên bản nhỏ gọn như bạn có thể thấy trong một bức ảnh của tay cầm màu xanh nhạt. Các mô hình rỗng tích hợp một độ côn 45 độ có thể nhìn thấy trong bản xem trước, loại bỏ nhu cầu hỗ trợ ở giữa. Chỉ cần hỗ trợ tối thiểu cho đế giữ và các hốc nam châm trên tay cầm, những thứ này được đặt sớm trong quá trình in để giảm tổng thời gian in và giảm lượng sợi in.

Các Tệp Có Sẵn:

Các tệp được sắp xếp thành các thư mục để dễ dàng điều hướng. Đây là những gì bạn sẽ tìm thấy:

Xem trước Tay Cầm:

• Hướng dẫn trực quan cho từng thiết kế tay cầm.

Tay Cầm Cỡ Lớn và Nhỏ Gọn:

• Các biến thể với bề mặt mịn hoặc có gân.
• Các tùy chọn nguyên khối hoặc rỗng để thêm trọng lượng bằng đồng xu. Tay cầm rỗng có một gờ để ngăn việc lắp quá sâu nam châm dạng cốc/vòng và để chỉ báo dung lượng đồng xu tối đa.
• Các tùy chọn đế nam châm để cố định tay cầm trong quá trình sử dụng (Đế gắn bàn từ tính sắp ra mắt như đã đề cập).

Đế Giữ Tạm Thời:

• Bản dùng thử không cam kết với chỉ sợi in và chất kết dính tùy chọn.
• Hiện có kích thước 45mm.
• Thiết kế với bề mặt trên mịn, có chỗ cho một nam châm (15mm x 2mm) và/hoặc tám nam châm (5mm x 3mm).

Đế Giữ:

• Kích thước bao gồm các đỉnh 30, 45 và một số 60mm để phù hợp với các cấu hình khác nhau.
• Thiết kế bề mặt trên mịn, với các tùy chọn cho một nam châm (15mm x 2mm), hoặc nhiều nam châm (5mm x 3mm).
• Các tùy chọn để tích hợp nam châm vòng/cốc cho bề mặt phẳng, cho phép gắn chắc chắn hơn và tương thích với chất kết dính như băng dính hai mặt hoặc poster tack khi cần.

Danh sách mua sắm / Liên kết Amazon cho các vật liệu cần thiết.

• Nam châm Vòng/Cốc (20mm x 5mm) (80LB)
• Vòng Bi Thép Mạ Crom 1-¼ Inch
• Nam Châm 15mm x 2mm
• Nam Châm 5mm X 3mm
• Tấm Gắn Dính (Tùy chọn để gắn vào đế của mô hình)

Ghi chú cuối cùng:

Dự án này đánh dấu lần đầu tiên tôi làm quen với thiết kế CAD, mang đến cả thử thách và trải nghiệm học tập tuyệt vời cho nhiều lần lặp lại. Phản hồi hoặc yêu cầu tùy chỉnh của bạn, đặc biệt là về việc điều chỉnh kích thước nam châm, đều được hoan nghênh. Tôi khuyến khích chia sẻ những hiểu biết sâu sắc thay vì chỉnh sửa, để giúp hoàn thiện thiết kế thông qua phản hồi từ cộng đồng.

Khái niệm về một neo bàn từ tính đang được phát triển, với nam châm ở đế của tay cầm là bước đầu tiên. Bất kỳ Ý tưởng hoặc giải pháp cá nhân nào cũng sẽ được đánh giá cao vì chúng có thể giúp tôi đưa ra một giải pháp "phù hợp". Mỗi tình huống là khác nhau, khiến việc thiết kế một giải pháp "một kích cỡ phù hợp với hầu hết" mà tôi hy vọng đạt được trở nên khó khăn.

Ngoài ra, tôi muốn thiết kế và tích hợp một loại tay cầm/giá đỡ có thể gắn/tháo rời mà vẫn chắc chắn. Đây là một tính năng giảm rung khác mà tôi cực kỳ quan tâm cho bản thân, và tôi chắc chắn những người khác cũng sẽ đánh giá cao.
