Giá đỡ Camera Raspberry Pi cho Voron 0 / Voron 0.1
Giá đỡ camera Raspberry Pi "low profile" cho Voron 0 / Voron 0.1, cho phép nhìn cận cảnh vòi phun và bàn in. Lắp đặt dễ dàng chỉ với 1 vít M3, 1 đai ốc M3 và ốc M2. Không cần support, không cần chìm đai ốc. Khuyến nghị in bằng ABS nếu có enclosure.
Mô tả
Tóm tắt nhanh
- Giá đỡ camera Raspberry Pi cho Voron 0 / Voron 0.1

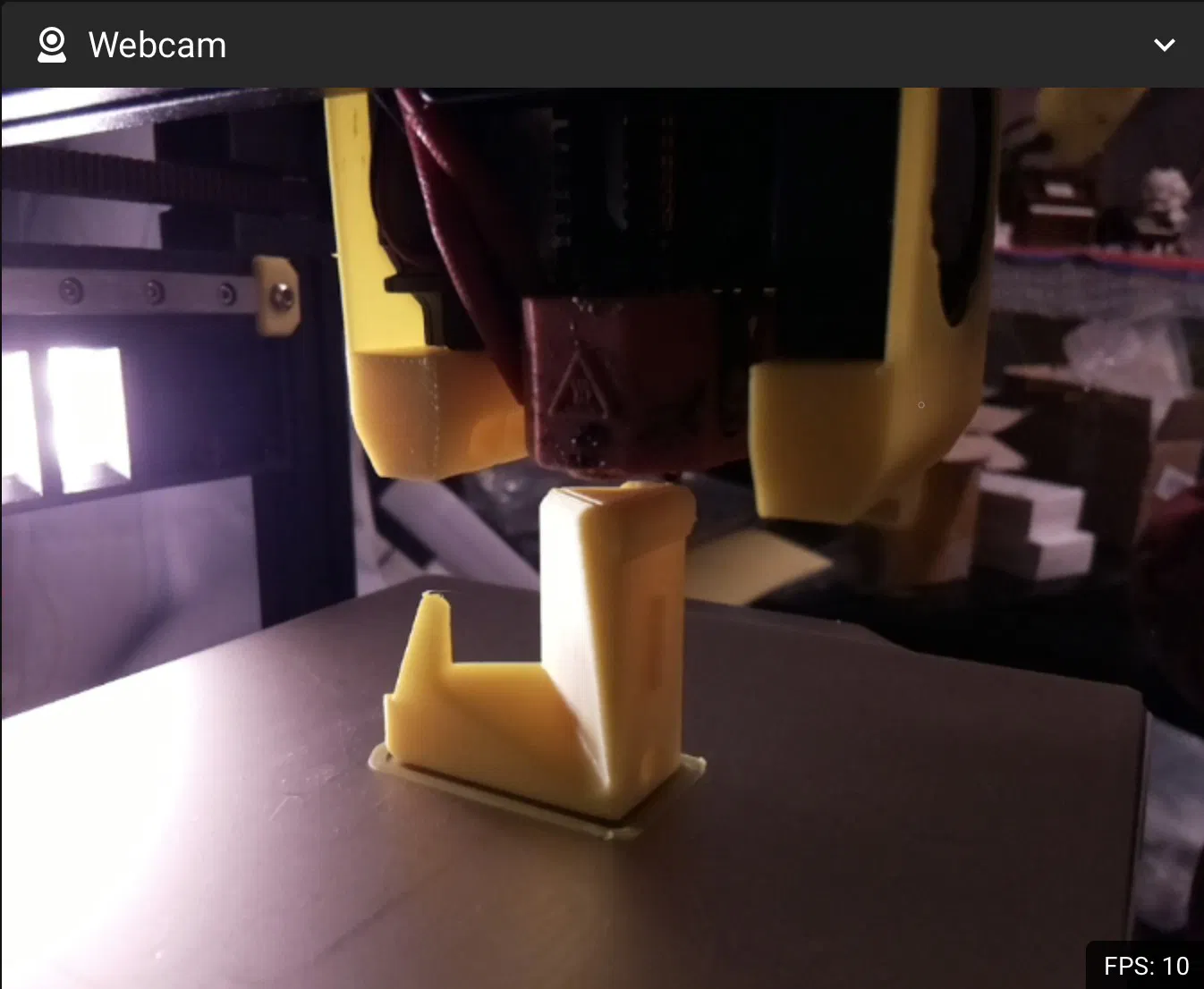

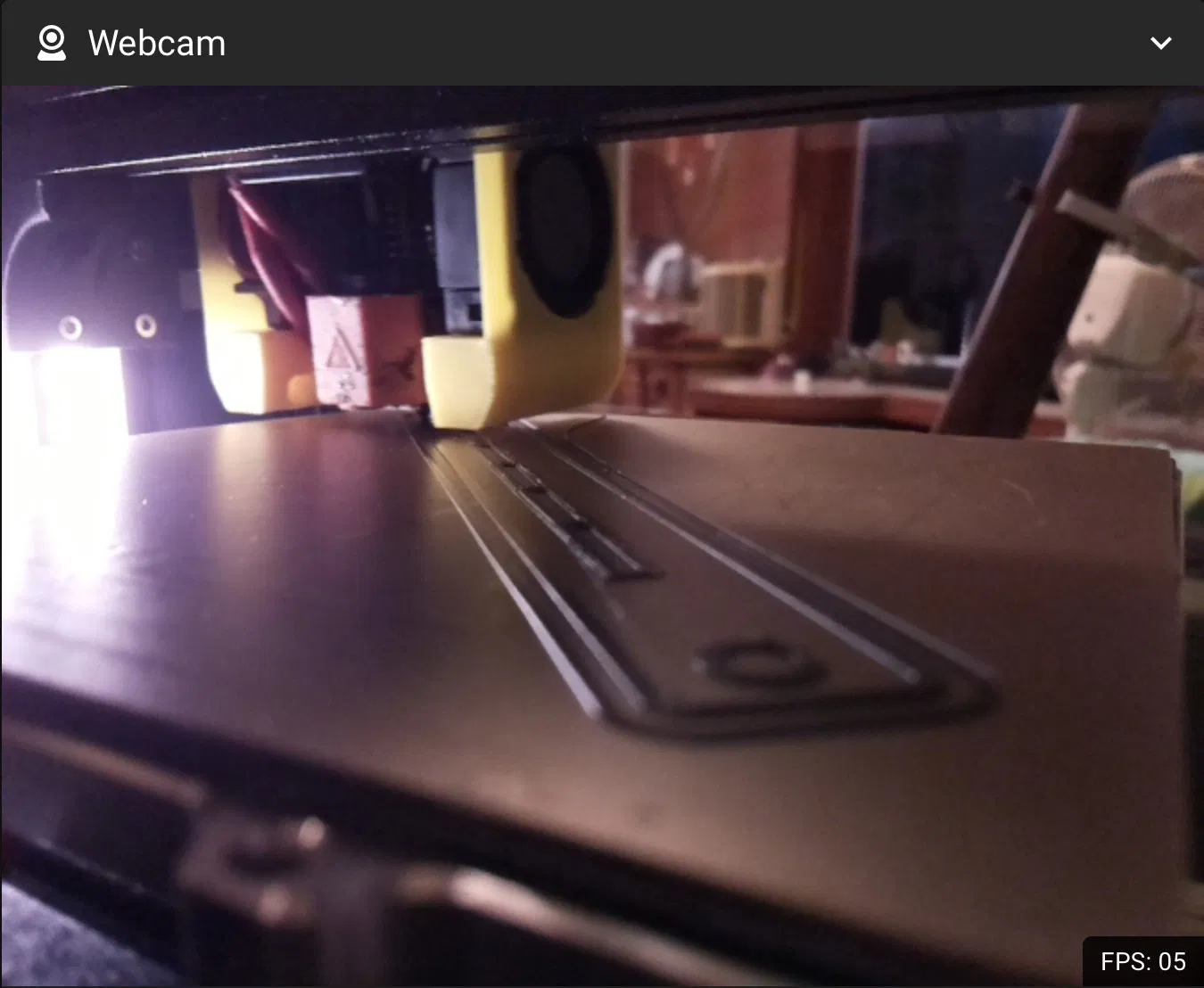

- Chiêm ngưỡng cận cảnh vòi phun & mặt bàn in (>80% hiển thị)
- Lắp đặt dễ dàng với 1 vít M3x16, 1 đai ốc M3 và ốc M2x6
- KHÔNG CẦN CHÌM ĐAI ỐC mừng quá!
- Không cần support như mọi khi!
Câu chuyện dài
Từ lúc ráp xong con Voron 0.1, tui cứ loay hoay tìm cái giá đỡ camera Raspberry Pi sao cho ngon lành. Mà thiệt tình, mấy cái tui kiếm được á, nhìn nó hơi cộm cộm sao á (kiểu nó chìa ra khu vực tophat), mà cũng không nhìn thẳng được vòi phun.

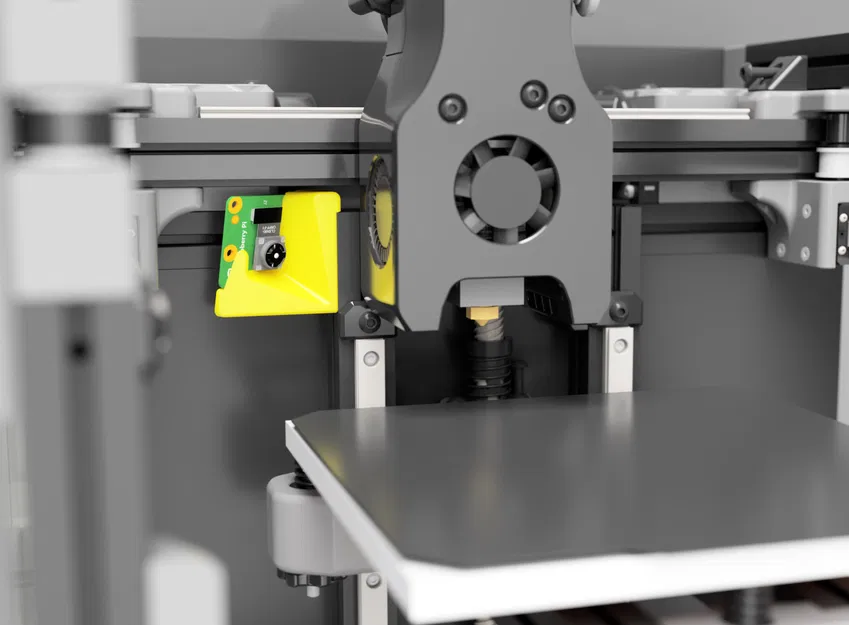

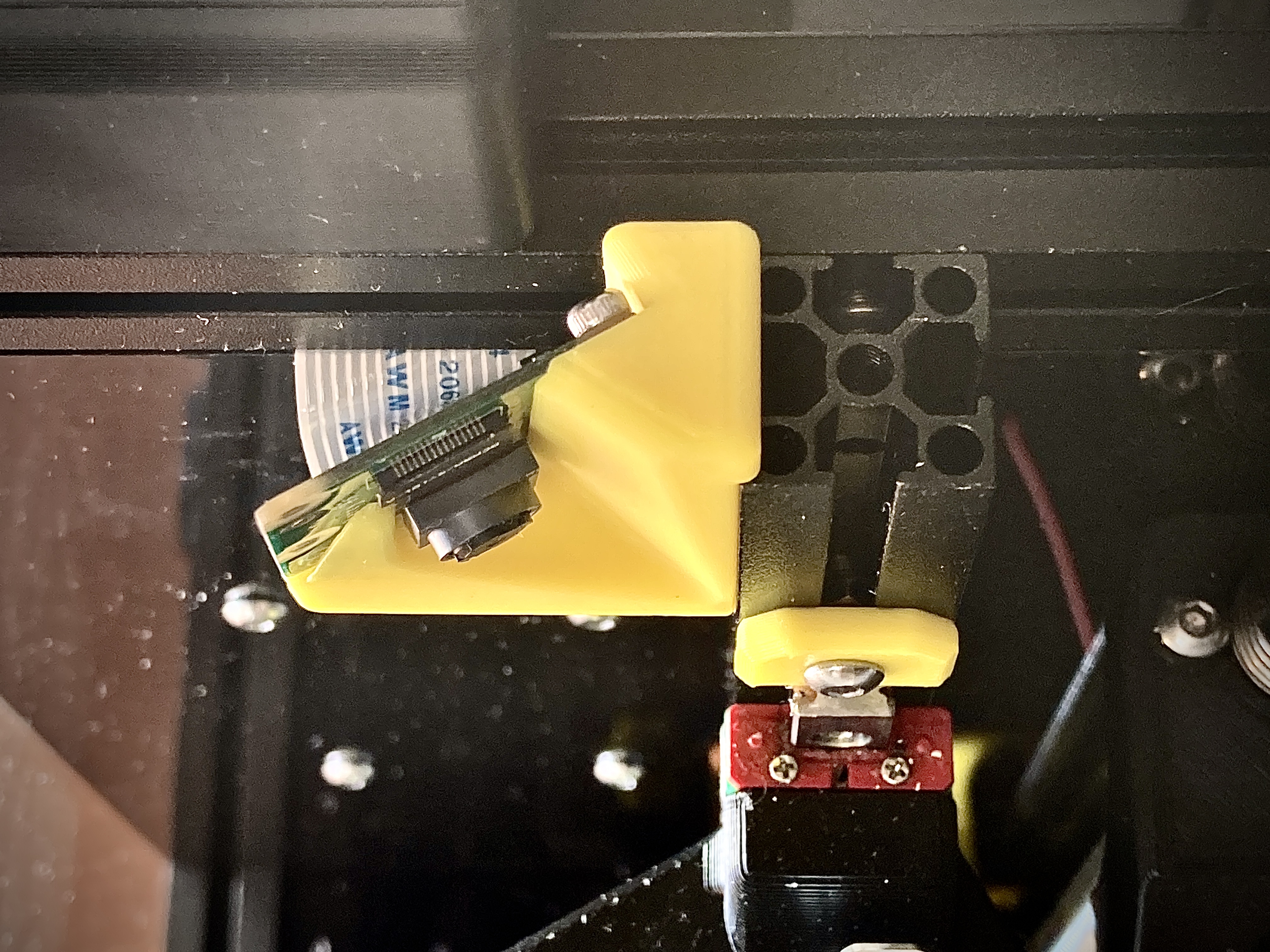

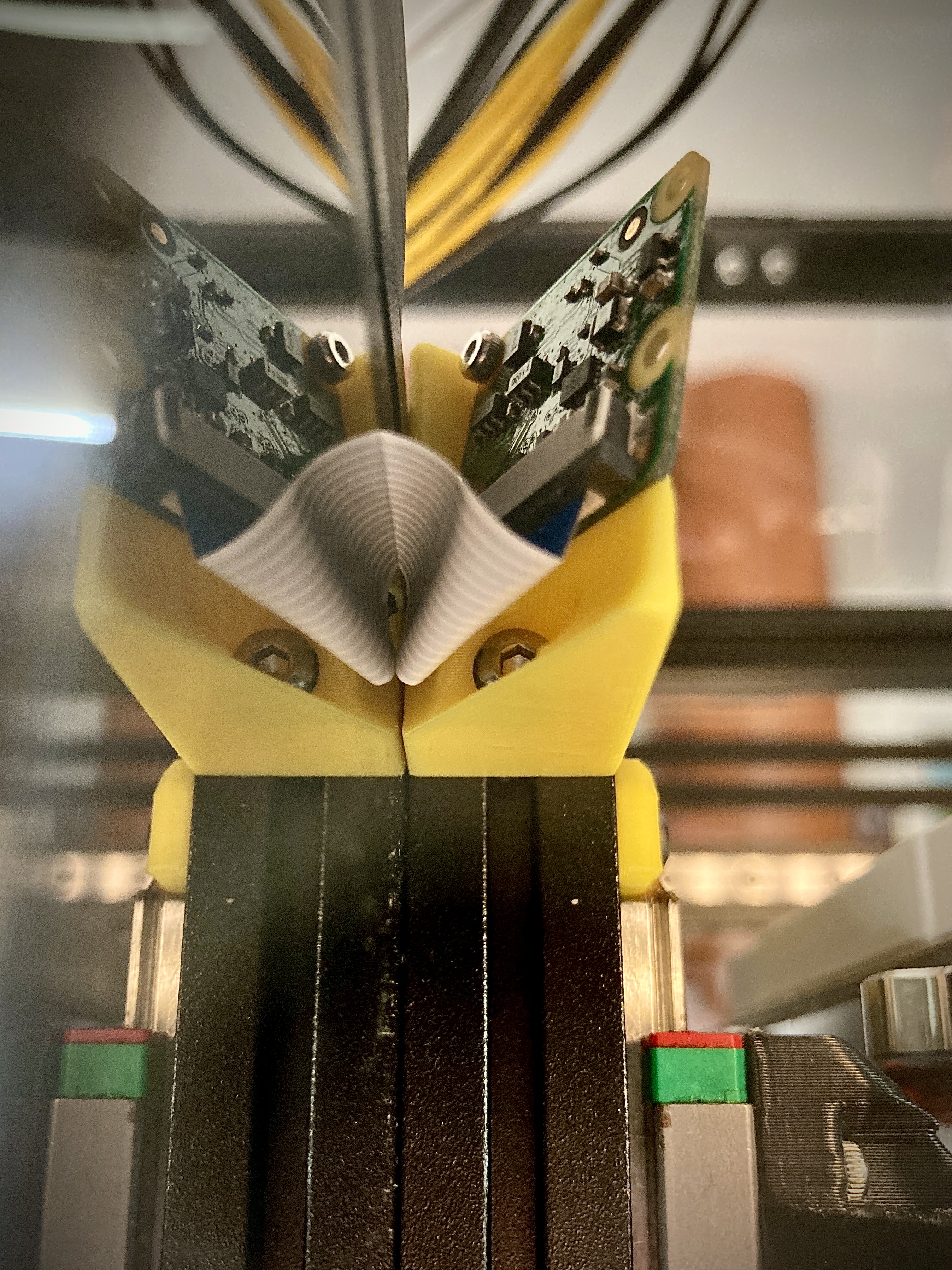

Đó là lý do tui tự thiết kế cái của riêng mình, tui tìm được một chỗ hay hay trên thanh dẫn z bên trái phía trên, vừa đủ chỗ luôn. Nó còn cho phép nhìn rõ vòi phun & bàn in, lắp đặt siêu dễ, với quản lý dây cáp gọn gàng nữa!
Cho tui biết ý kiến của mấy bạn nha!
Lưu ý

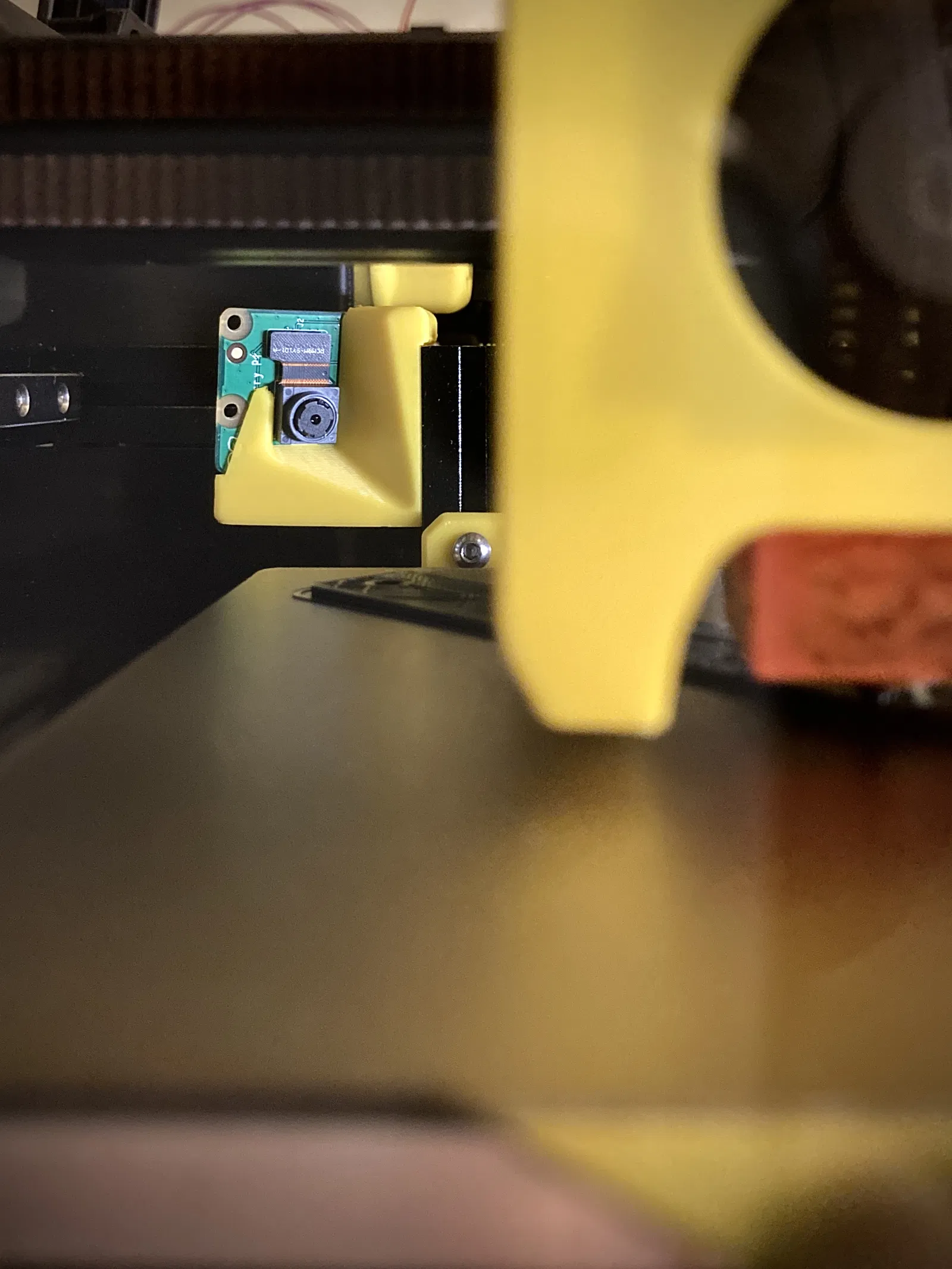

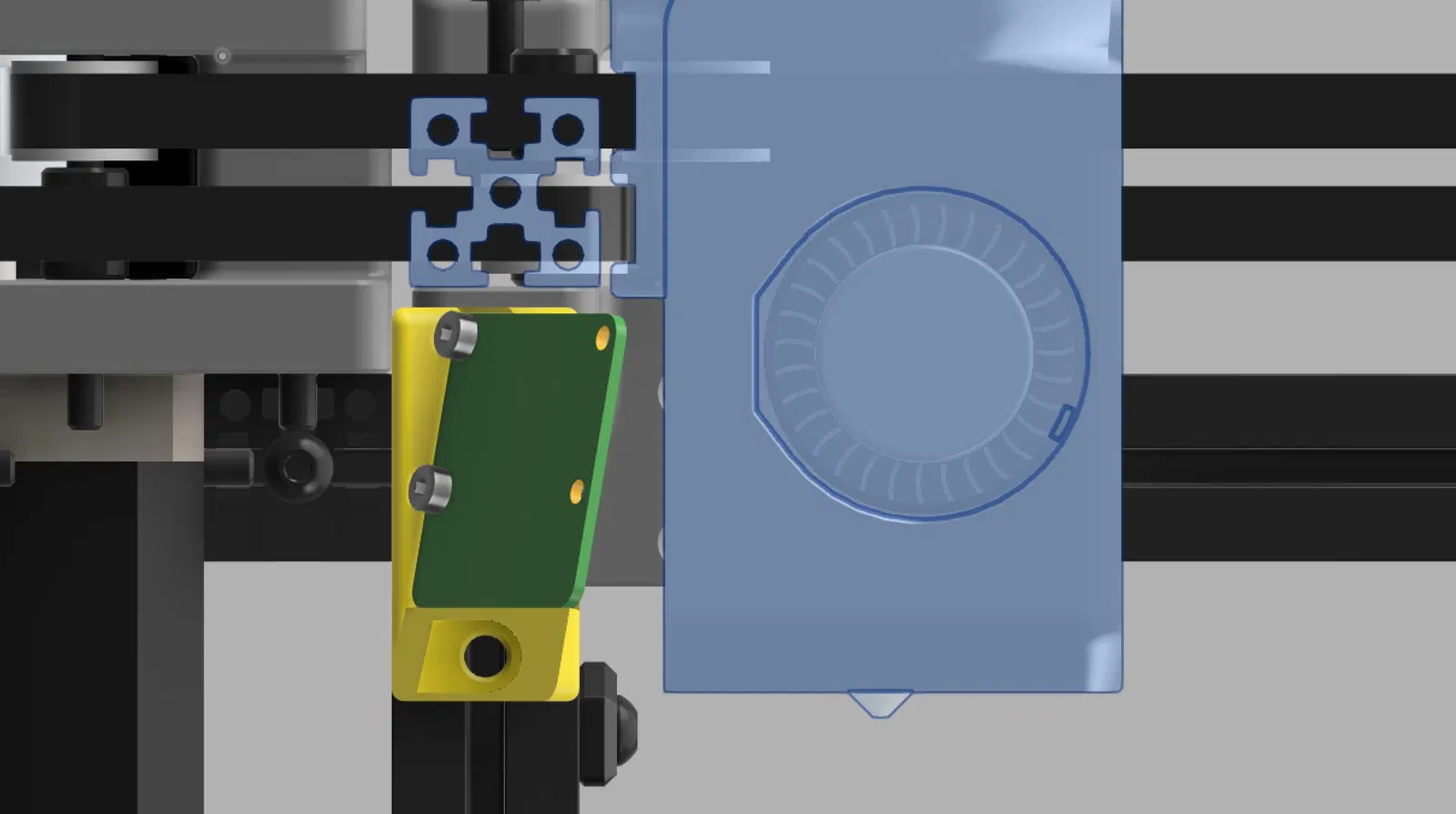

- Khoảng hở khá sít (xem hình đính kèm nha), nên tui khuyên chân thành là mấy bạn kiểm tra xem có bị cạ không trước khi in nha. Mấy bạn có thể làm vậy bằng cách di chuyển trục x bằng tay dọc theo phía sau bàn in. Tui cũng đề nghị mấy bạn kiểm tra mấy sợi dây nóng lỏng lẻo xem có bị vướng vào camera không.
- Chất liệu in tùy ý mấy bạn, nhưng nếu mấy bạn có enclosure (như tui nè), tui khuyên nên in mẫu này bằng ABS.
Thích thì tải về và ghé thăm Patreon của tui nha!
Chúc ngày mới vui vẻ!

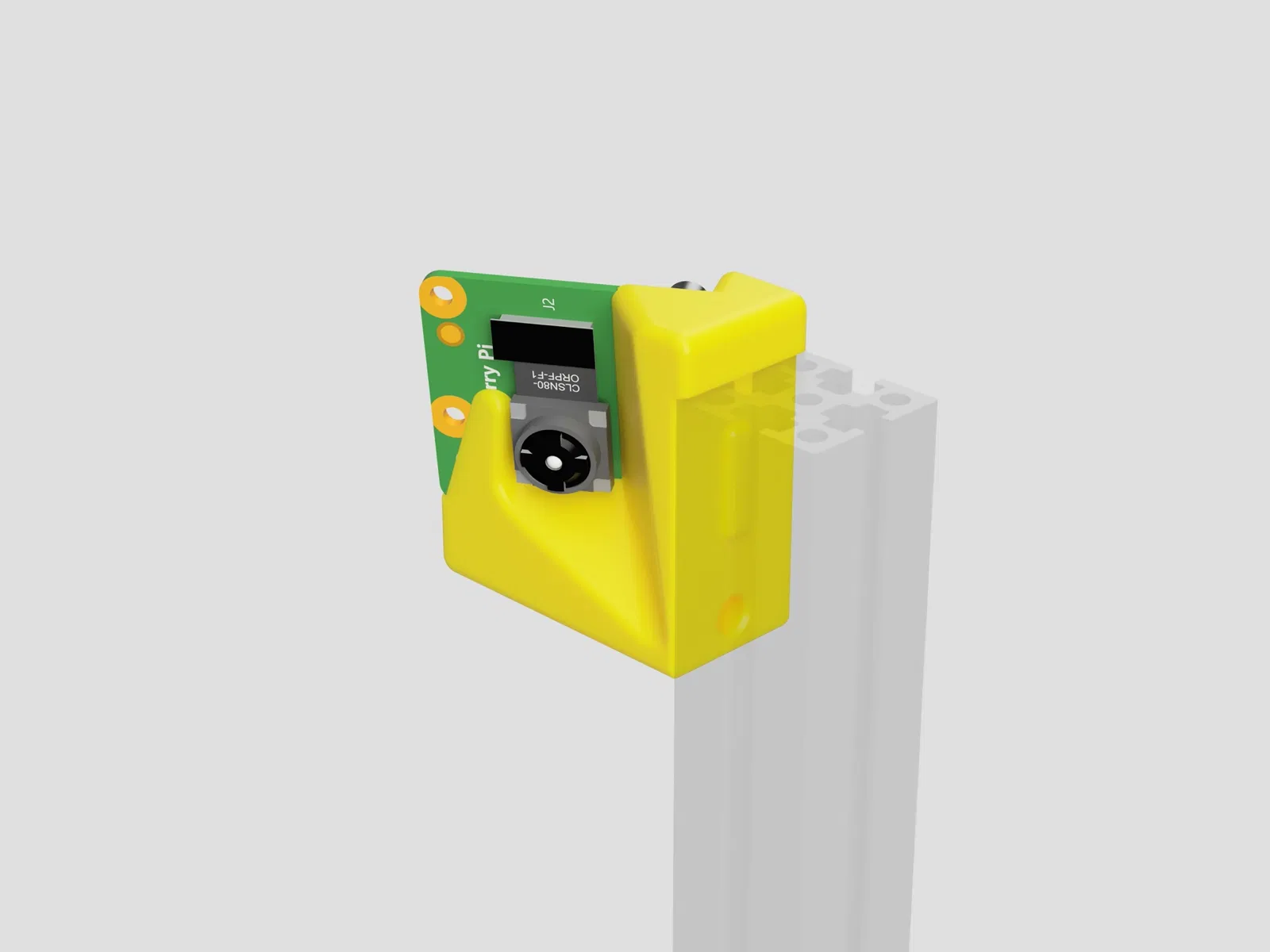

Model camera Raspberry Pi dùng trong ảnh render được thiết kế bởi Peter H√∂jerslev
