Các bộ phận anten J-Pole VHF/UHF

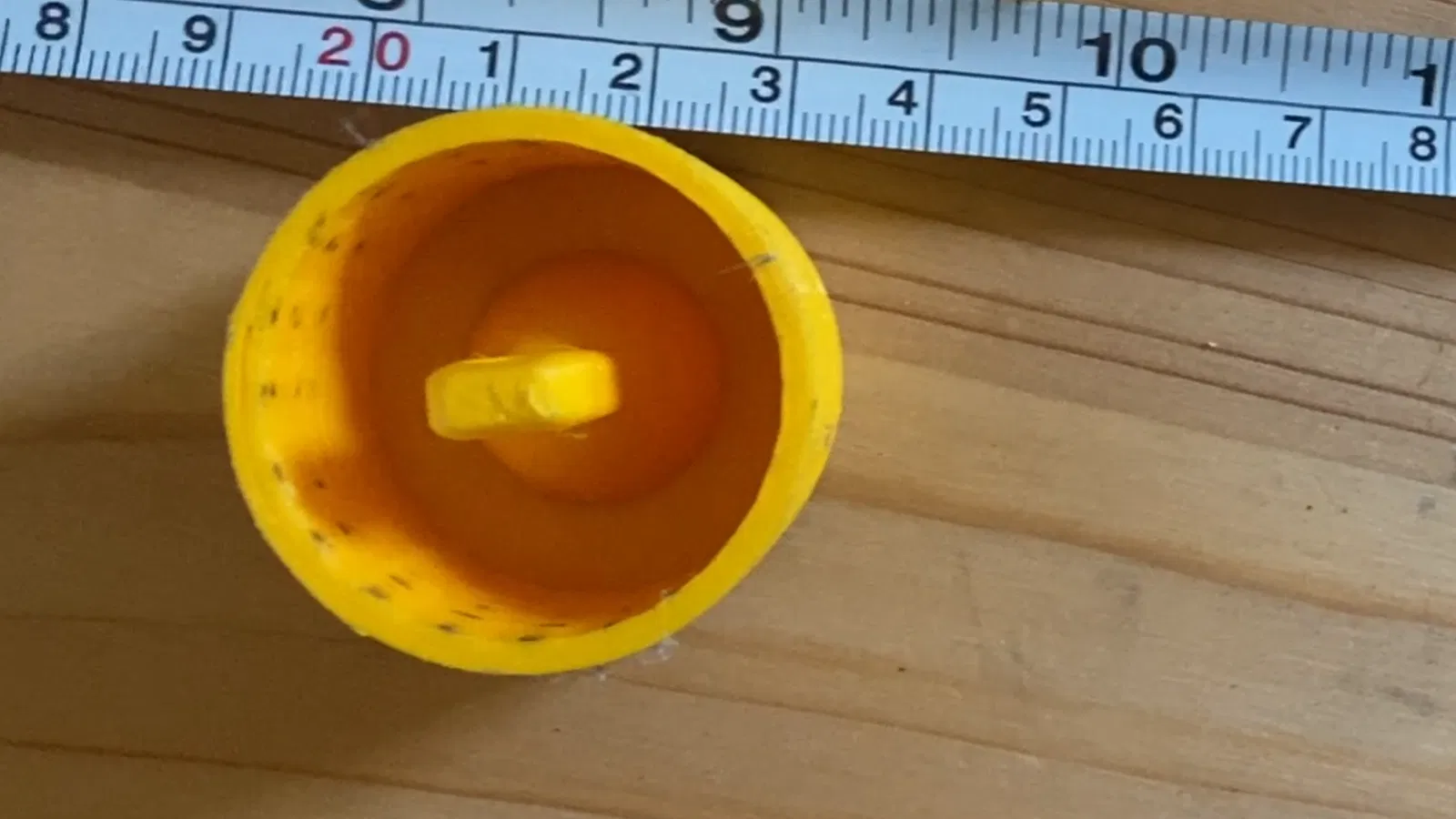

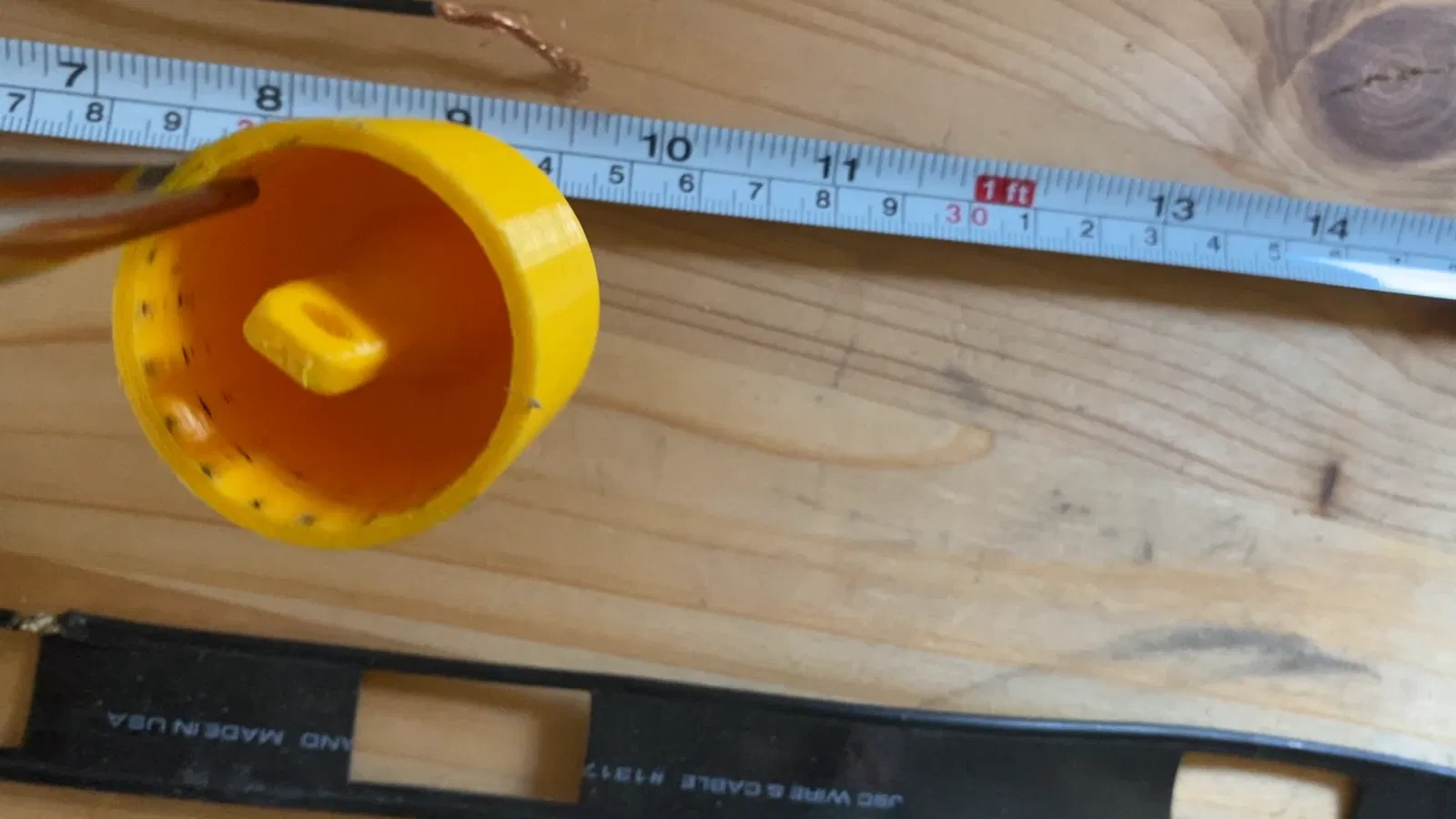

Các bộ phận anten J-Pole in 3D bao gồm Nắp Đáy (Hub), Nắp Đậy Đáy và Nắp Đầu (Trên). Các bộ phận này được sử dụng với ống nhựa, bên trong anten J-Pole làm bằng cáp ruy băng. Các bộ phận được thiết kế cho ống nước nhựa có đường kính ngoài 32mm ở đầu trên và đường kính trong 32mm ở đầu dưới. Đầu dưới của ống có đường kính ngoài lớn hơn và có miếng đệm cao su. Miếng đệm này cách điện tốt cho ống lót của Hub.

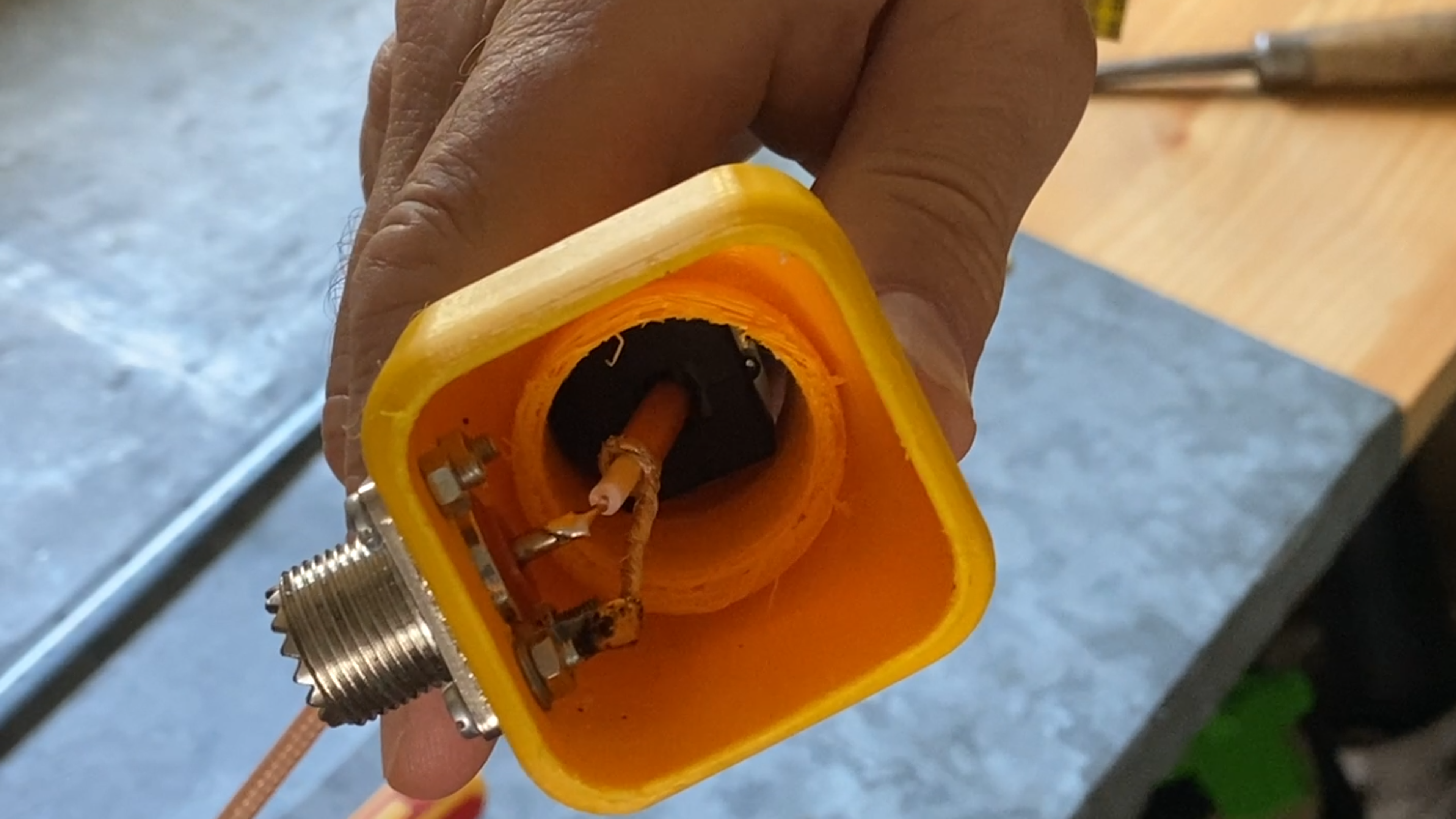

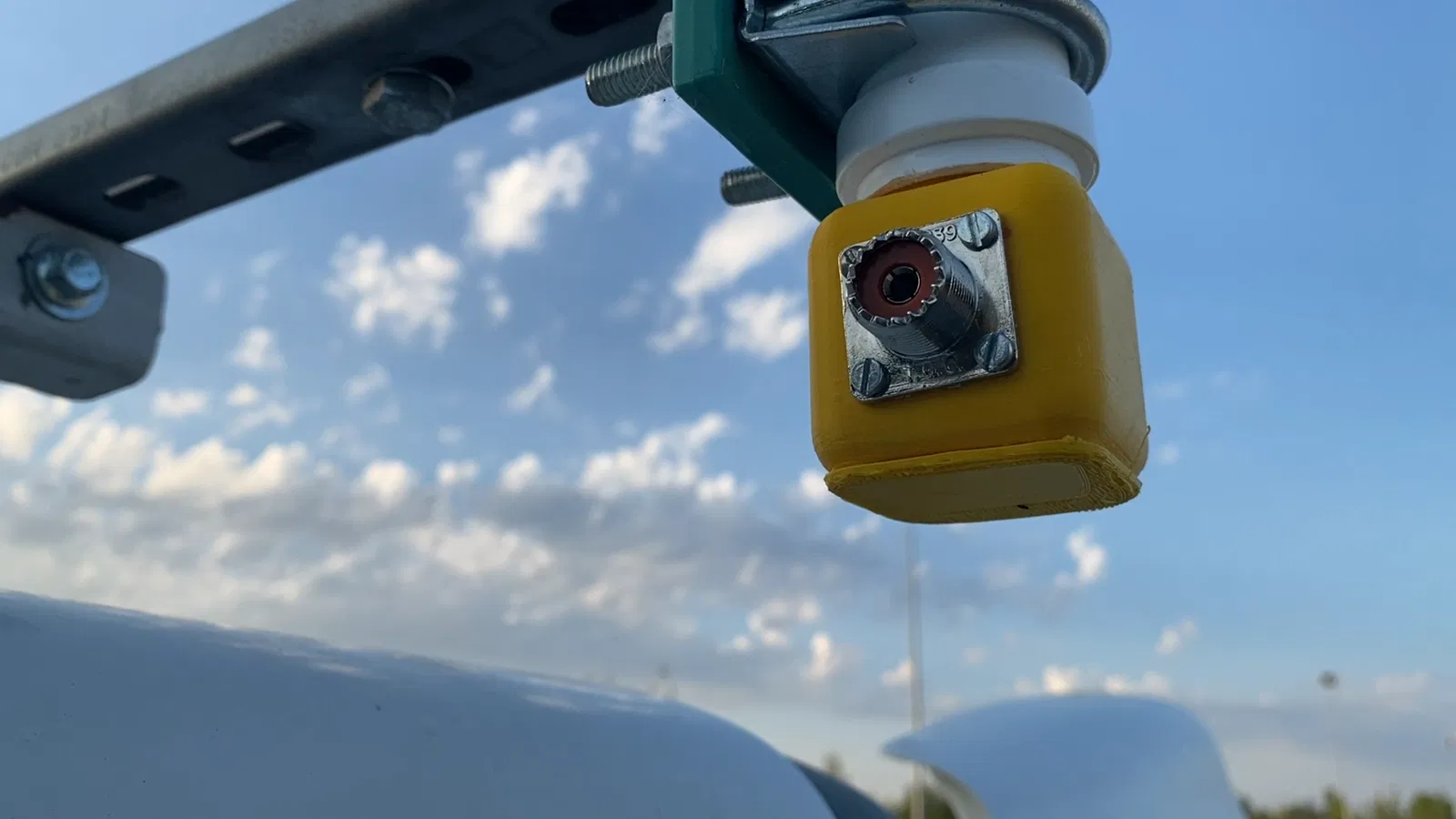

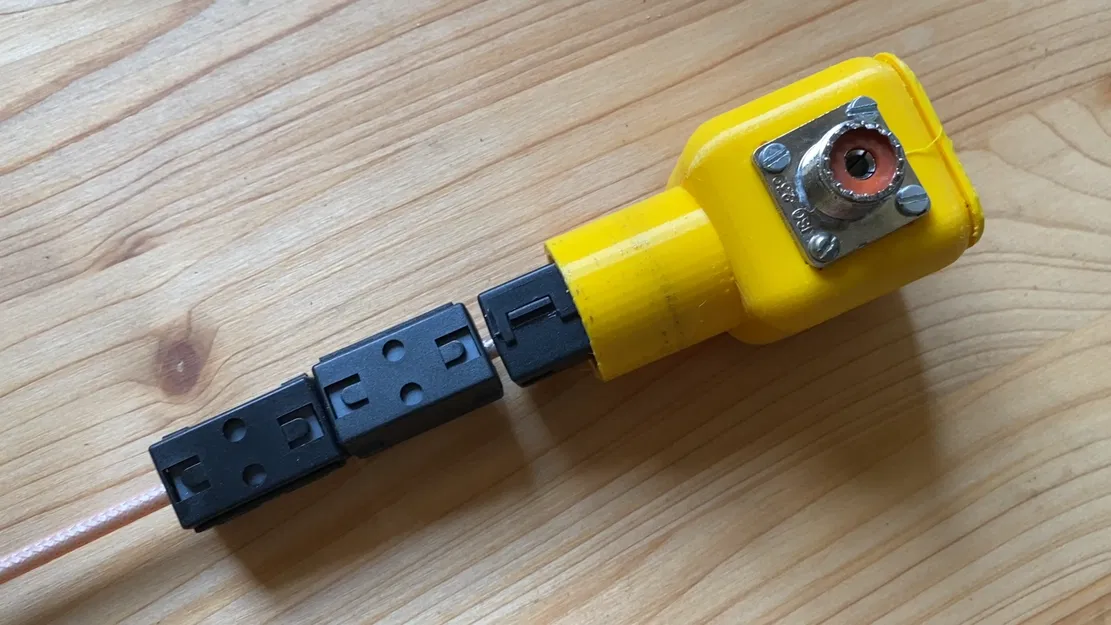

The Hub chứa ổ cắm SO-239. Tôi đã làm lỗ lắp đặt theo cách phổ biến để có thể lắp được mọi loại ổ cắm. Nếu bạn sử dụng (như tôi) mẫu có mặt bích và 4 bu lông, bạn cần tự khoan 4 lỗ trên thân Hub. Tôi nhận thấy các loại ổ cắm có mặt bích khác nhau có kích thước hơi khác nhau, vì vậy có thể các lỗ đã được in sẵn sẽ không thẳng hàng với ổ cắm thực tế. Nếu bạn sử dụng loại ổ cắm không có mặt bích, lỗ lắp đặt cũng sẽ ổn, không cần khoan.

Các bộ phận được in trên máy in Prusa-Mini. Tôi đã sử dụng vật liệu PLA, nhưng nếu bạn định lắp đặt anten ngoài trời vĩnh viễn, bạn nên sử dụng sợi kháng UV, chẳng hạn như PET-G.

Bạn có thể tìm thêm thông tin về anten này trong video YT của tôi tại đây:

Hy vọng dự án này sẽ hữu ích cho bạn!

73! @Linas_LY2H
