Bộ chuyển đổi buck LM2596 - phiên bản mỏng hơn

Cập nhật 2024/12:

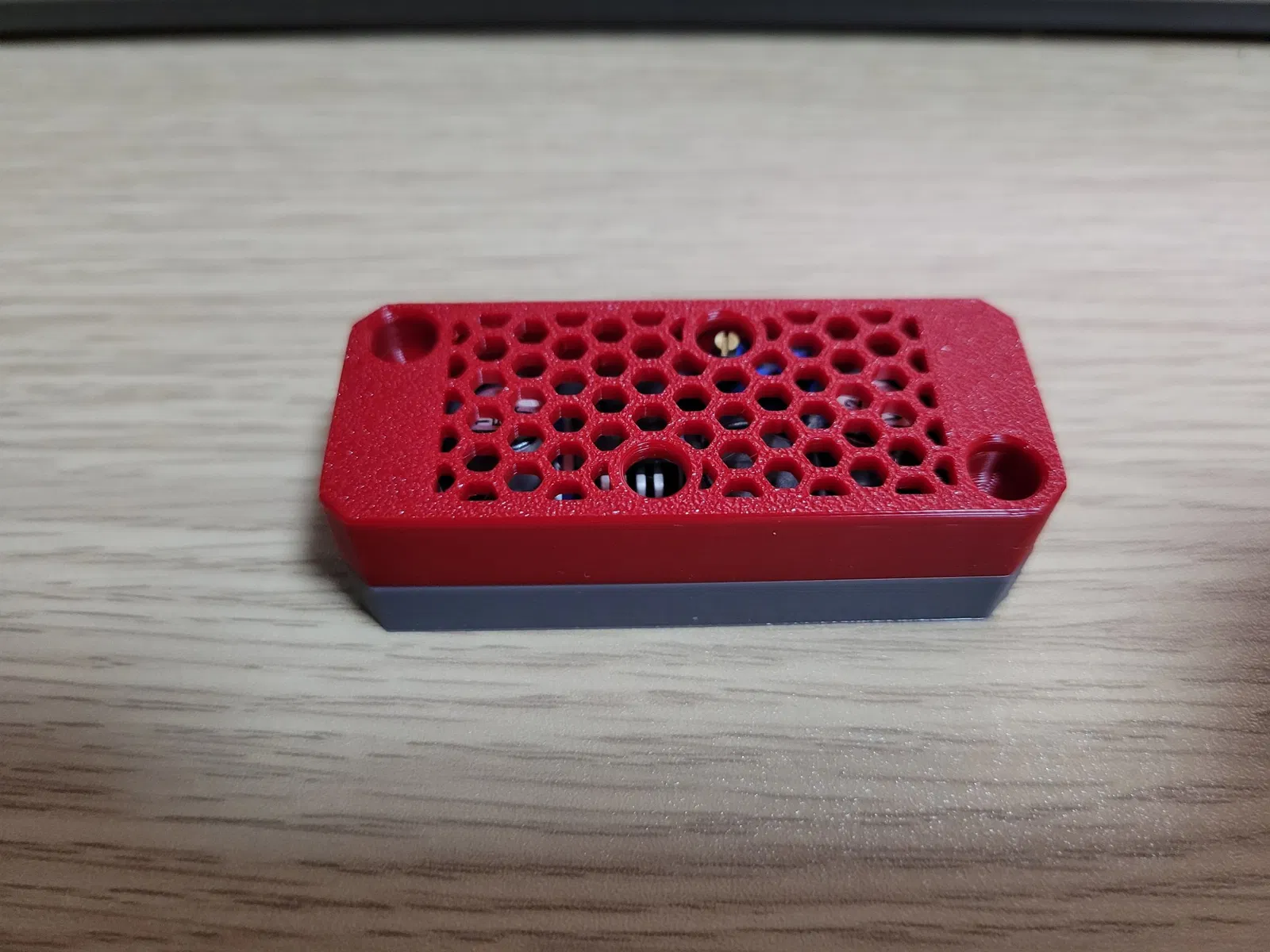

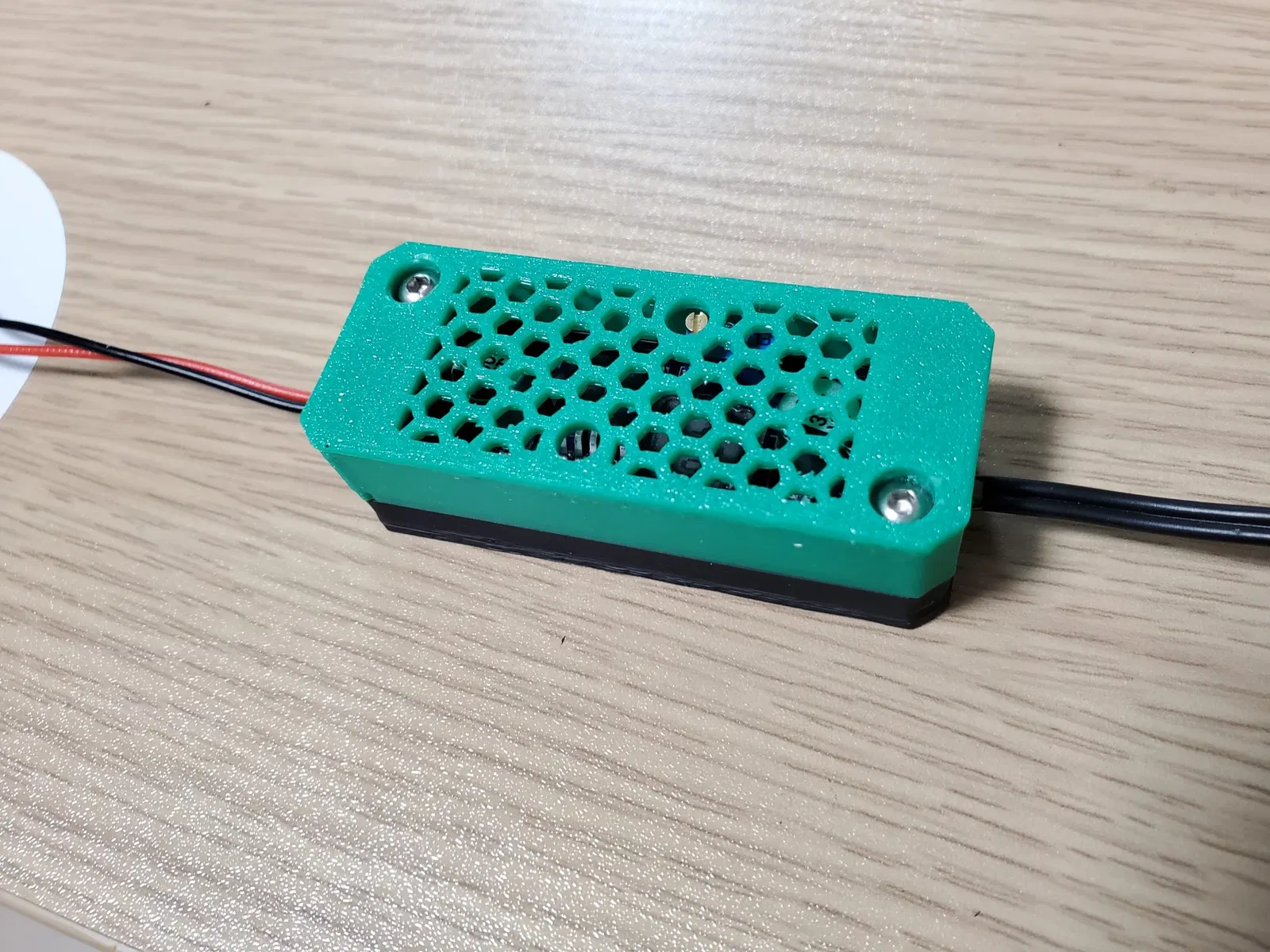

Đã thêm phiên bản mới v2024.12 với những thay đổi sau:

• Mỏng hơn nữa (-1.5mm)
• Bây giờ in hoàn hảo mà không cần hỗ trợ. (phiên bản cũ cần hỗ trợ cho các lỗ vít)
• Lỗ trimpot lớn hơn
• Giảm chiều cao các chân đỡ để giữ PCB tốt hơn trong vỏ

------------------

Tôi rất thích vỏ của Teo84, nhưng tôi nghĩ rằng đáy vỏ dày hơn cần thiết vì nó cần không gian để định hình các đai ốc lục giác. Những vỏ này không chịu nhiều áp lực vật lý, vì vậy tôi đã loại bỏ nó.

Danh sách thay đổi:

• Di chuyển các lỗ mạch in của nửa dưới để phù hợp với vị trí bảng mạch của tôi

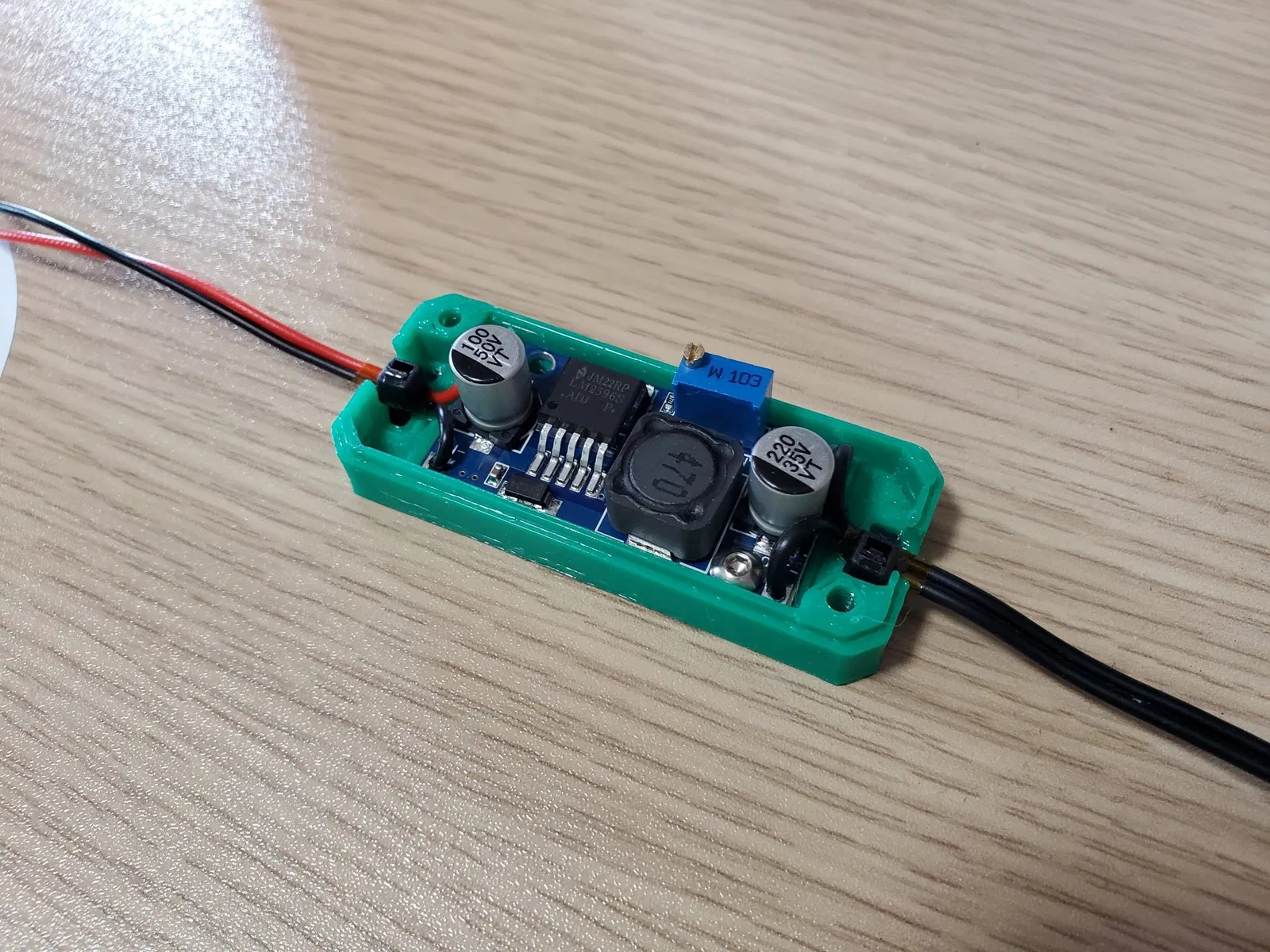

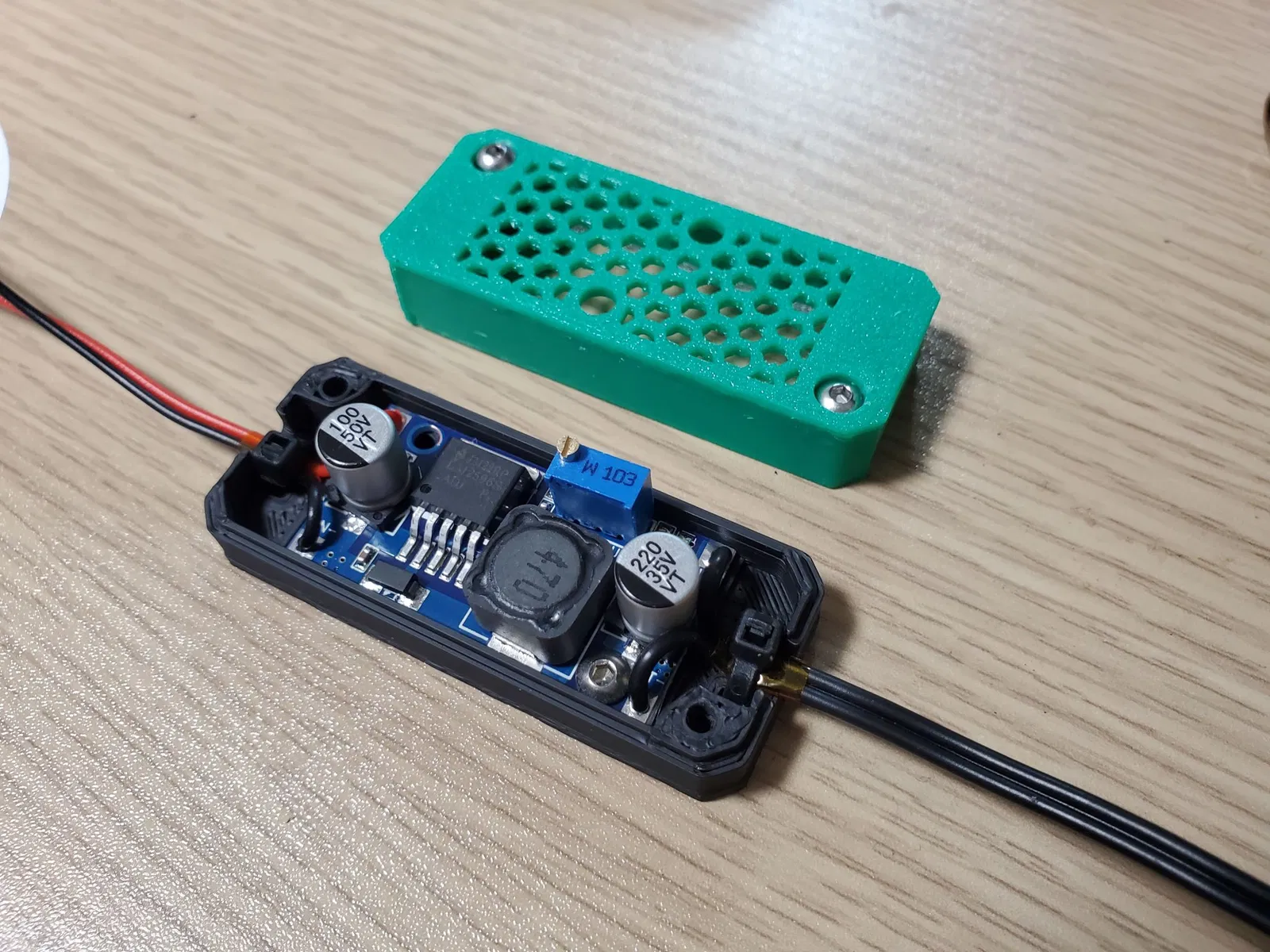

• Cắt bỏ 2mm ở đáy để loại bỏ không gian cho 2 đai ốc lục giác. Bảng mạch có thể được cố định tại chỗ một cách tốt đẹp với vít kim loại cắm vào nhựa.
• Mở rộng các lỗ trên nắp để dễ dàng phù hợp với điện trở biến trở
• Làm cho các lỗ đai ốc trên nắp lớn hơn để phù hợp với các vít đầu nút của tôi.
