Bộ đẩy E3D V6 Titan Direct Drive Pancake cho X5SA Pro

Cập nhật lớn sắp ra mắt! Dual 5015!

_Đầu tiên, đây là bản chỉnh sửa từ thiết kế gốc này

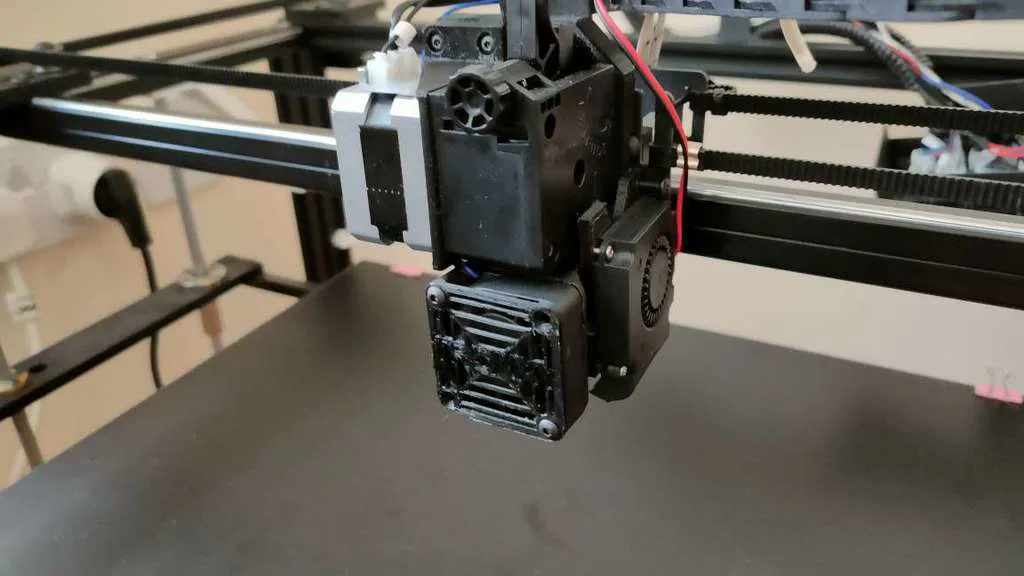

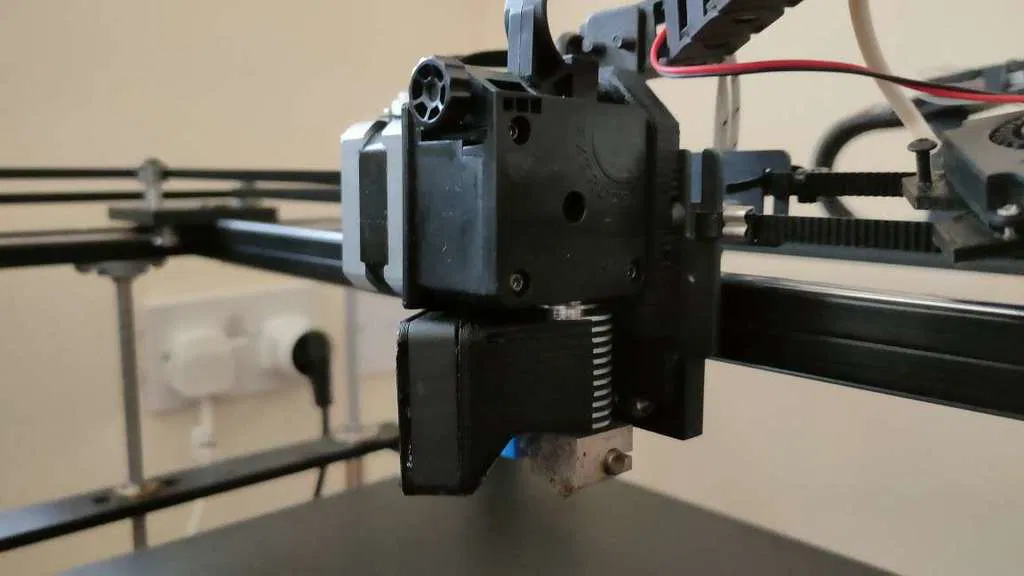

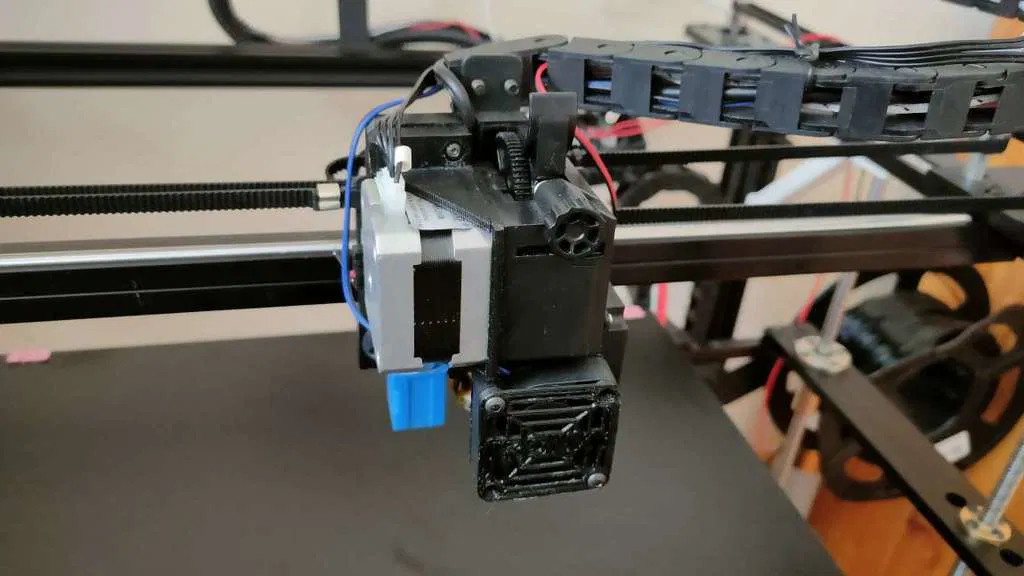

Đây là một thiết kế tuyệt vời đã cứu cánh tôi khi nâng cấp chiếc Tronxy X5SA 400 Pro của mình với E3D V6 clone và một động cơ pancake (cao 28mm, mọi thứ cao 30mm hoặc thấp hơn đều vừa) cho bộ đẩy. Nó sử dụng Titan clone gốc, loại của E3D sẽ không hoạt động. Đầu phun phải có J-head để ghim vào bộ đẩy, và nó sẽ hoạt động tốt hơn với các sợi nhựa dẻo nếu là dạng direct drive, nên không có chỗ để gắn khớp nối bowden.

Xin lưu ý rằng tôi đã sửa đổi đối tượng này cho X5SA 400 Pro, một phiên bản rất giống với X5SA Pro, và có lẽ tương thích với X5SA (vui lòng BÌNH LUẬN nếu không).

Trong bản chỉnh sửa của mình, tôi đã cố gắng cải thiện khía cạnh tổng thể, quản lý cáp, độ khít của ốc với tấm kim loại (một số ốc bị lệch) và vị trí của cảm biến tiệm cận (giờ đã cao hơn) và quạt làm mát lớp (giờ đã thấp hơn). Trong các tệp, tôi cũng bao gồm một giá đỡ quạt mới cứng cáp hơn và tránh cho khối nhiệt làm chảy nó. Các ống dẫn cho quạt phải cao hơn vài milimet so với kiểu Ender 3, vì vậy việc chỉnh sửa ống dẫn quạt yêu thích của bạn để gắn vào mô hình này khá dễ dàng ;).

Các tệp bao gồm:

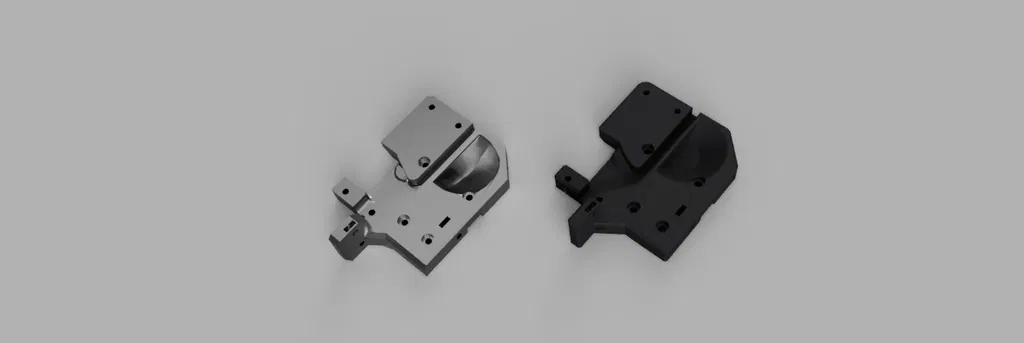

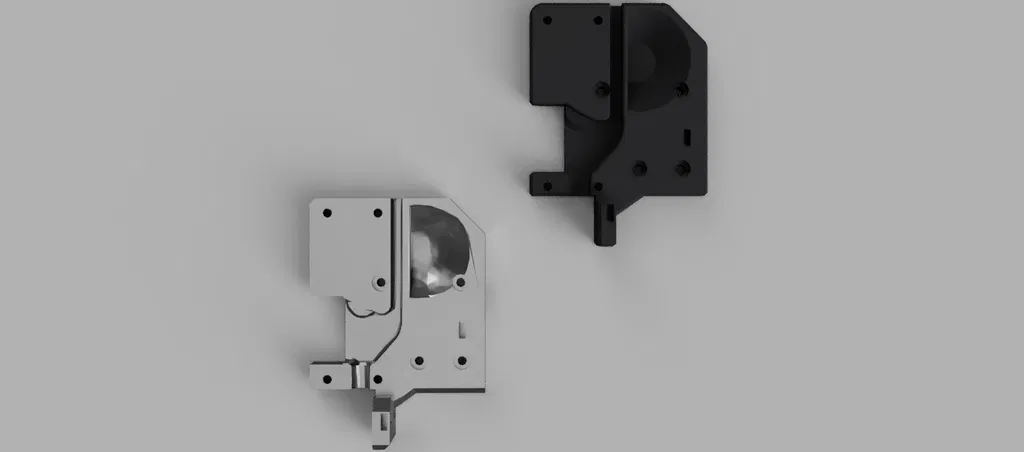

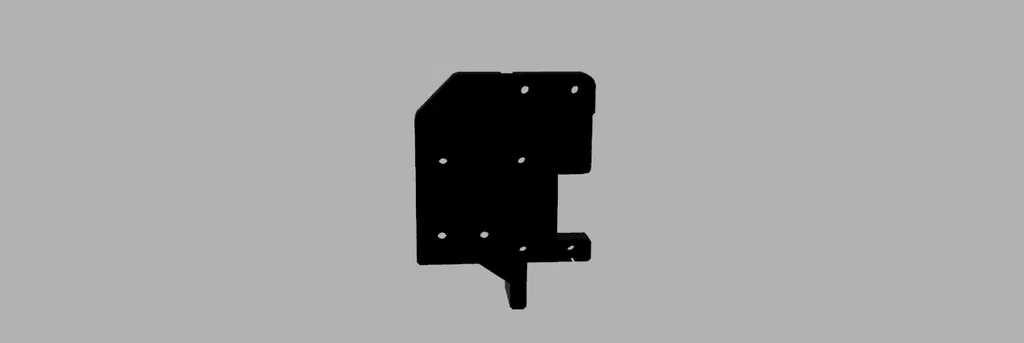

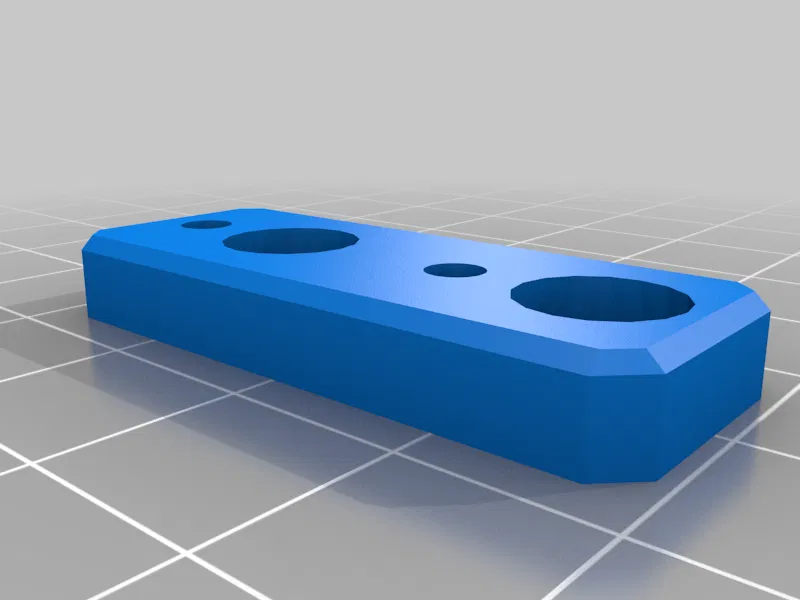

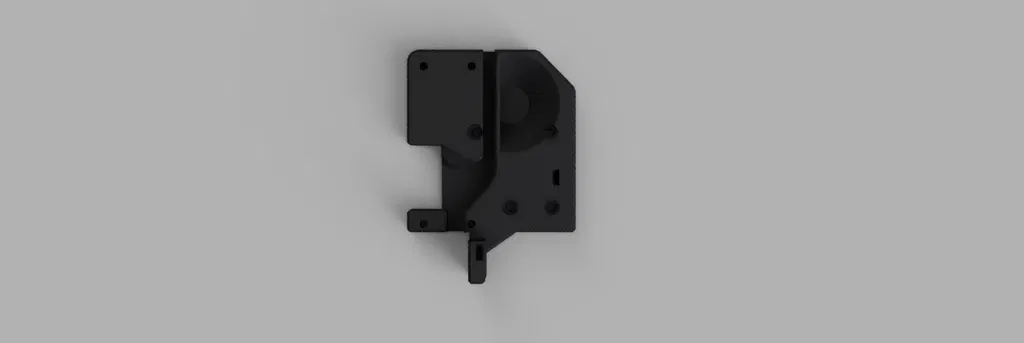

• Giá đỡ trục Y (carriage mount)

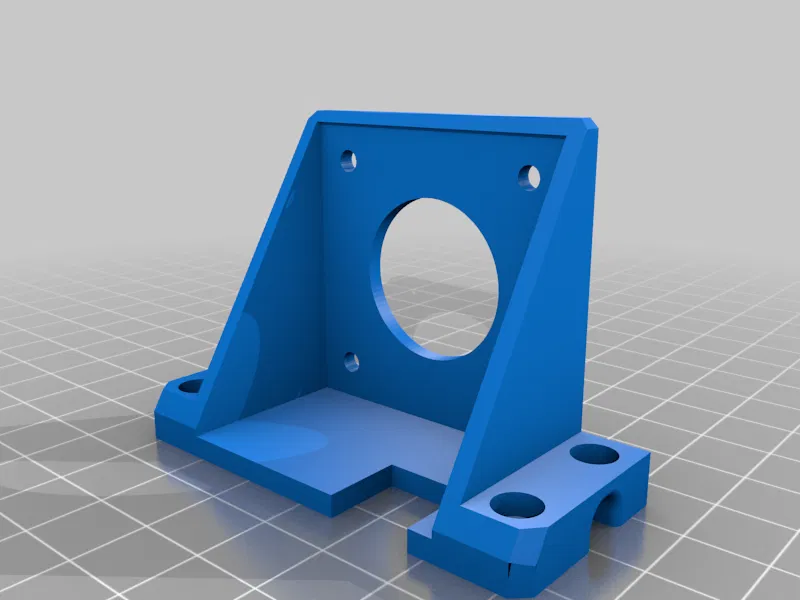

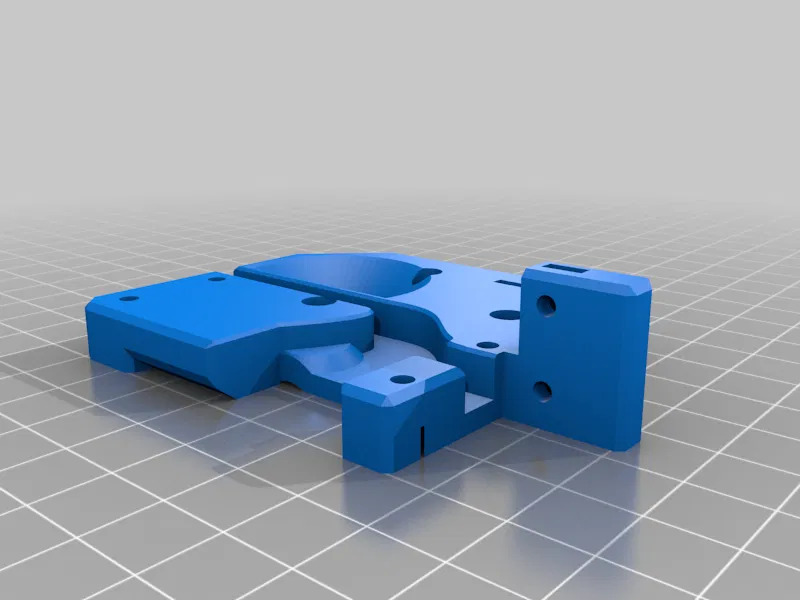

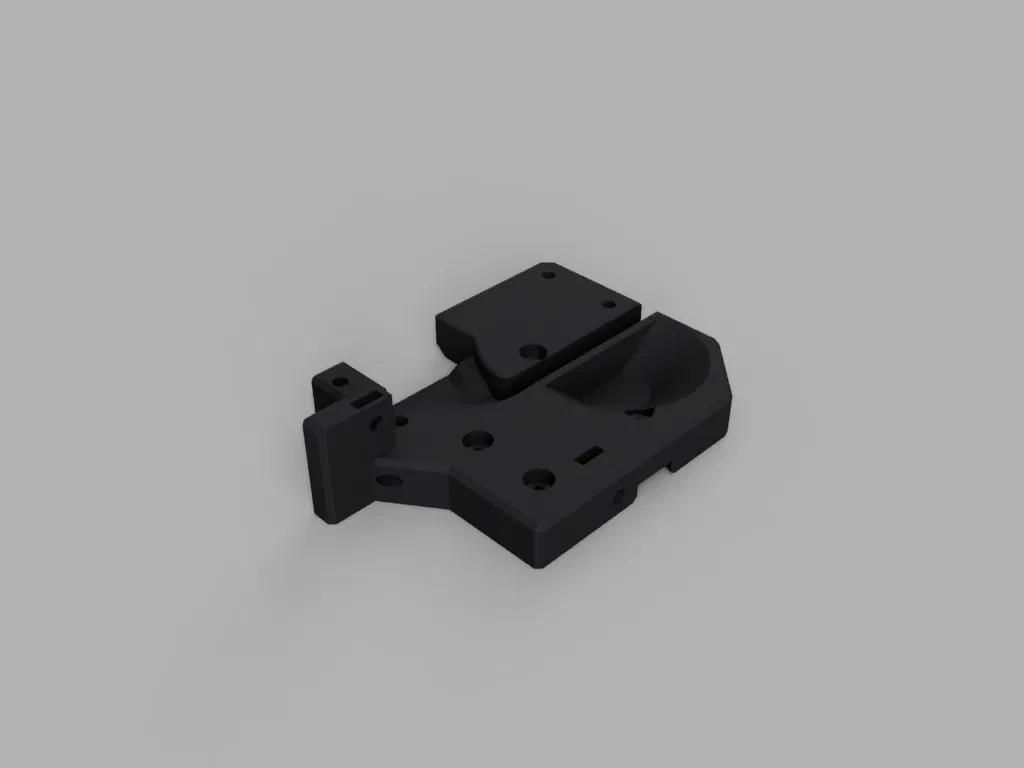

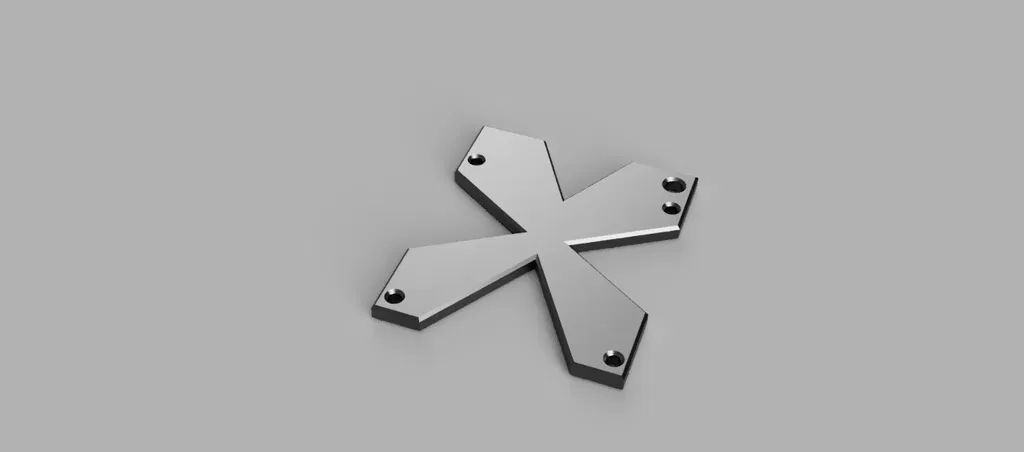

• Giá đỡ bộ đẩy (extruder mount)

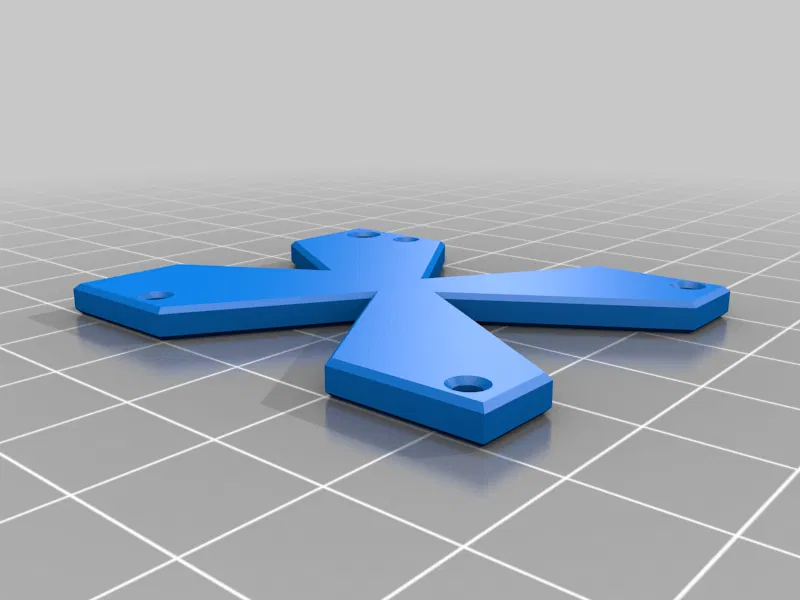

• Giá đỡ quạt làm mát lớp (layer fan mount)

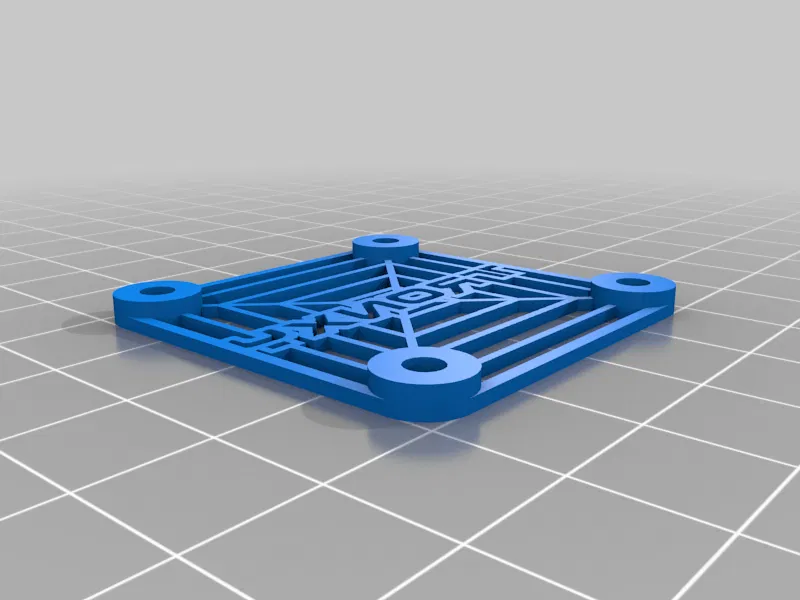

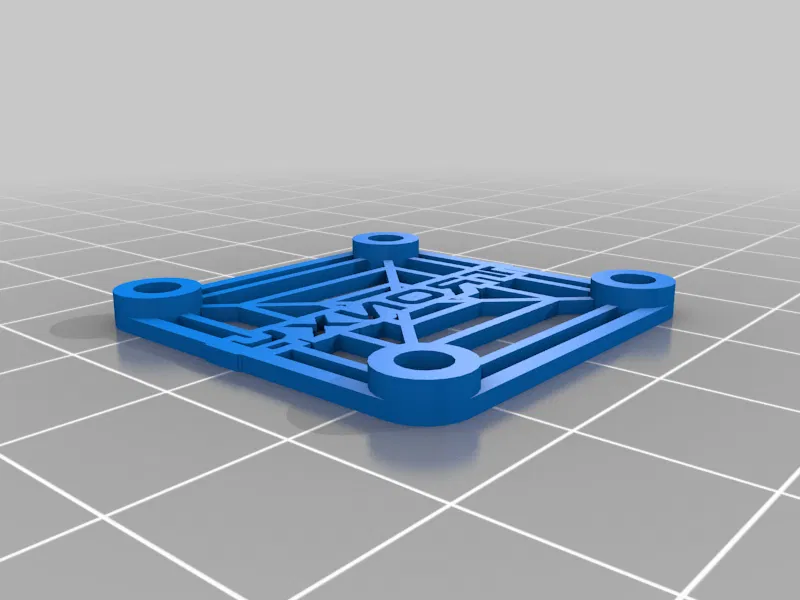

• Lưới quạt có logo Tronxy cho quạt 30 và 40mm
• Giá đỡ cảm biến sợi nhựa gắn vào thanh nhôm

Cài đặt In

Độ phân giải:

0.2 - 0.3mm

Infill:

20 - 30 %

Sợi nhựa: PETG được khuyên dùng để chịu được ốc và nhiệt. Màu đen để trông ngầu   Lưu ý:

Raft và hỗ trợ không cần thiết nếu máy in của bạn đủ khả năng. 3-4 lớp vỏ ngoài là tốt nếu bạn muốn bắt ốc cảm biến và quạt trực tiếp vào mô hình. Infill dạng 3D tối đa hóa độ bền.

Và ừm, tôi biết là trong lưới quạt, phần bên trong của chữ O sẽ không in ra, tôi không bận tâm để thay đổi nó.

Vật liệu/Lắp ráp

Vật liệu cần thiết

Để thực hiện sửa đổi này, bạn sẽ cần:

• Một đầu phun V6, có thể là loại gốc hoặc clone.
• Một động cơ bước NEMA pancake 30mm hoặc thấp hơn.
• Một dây cáp ruy băng đủ dài để kết nối động cơ bước (1m cho X5SA 400, khoảng 60cm cho X5SA).
• Một quạt 30mm cho V6 hoặc một bộ chuyển đổi cái này cho quạt gốc. Và tùy chọn là một lưới che quạt như cái này hoặc các bản chỉnh sửa tôi đã làm với logo Tronxy.
• Ốc và đai ốc M3 (chỉ cần vài đai ốc nếu máy in của bạn có thêm ốc).

Lắp ráp

1. Tháo rời bộ đẩy và ngắt kết nối.
2. Tháo rời khối đầu phun và quạt, rồi lấy đầu phun ra.
3. Gắn giá đỡ trục Y vào tấm kim loại.
4. Gắn cảm biến tiệm cận và định tuyến cáp của cảm biến và công tắc hành trình qua kênh.
5. Trượt quạt vào đầu phun nếu cần.
6. Lắp động cơ bước mới với bộ đẩy Titan, và giá đỡ bộ đẩy ở giữa, sau đó trượt đầu phun vào bộ đẩy trước khi đóng nó lại.
7. Vít bộ đẩy vào giá đỡ trục Y bằng 4 ốc.
8. Vít quạt làm mát lớp vào giá đỡ mới và vít giá đỡ vào trục Y ở bên cạnh.
9. Lắp bộ gia nhiệt và cảm biến nhiệt vào đầu phun và hoàn tất đấu dây.

Cấu hình máy in

Bạn sẽ phải cài đặt Vref mới cho động cơ pancake, điều này có nghĩa là mở phần bên trong máy in để vặn một núm xoay khoảng một vòng :P.

Bây giờ hãy xem hướng dẫn này để được trợ giúp thực tế.

Cấu hình Firmware

Việc này tốt nhất nên thực hiện nếu bạn đang dùng Marlin hoặc tương tự (thực ra, bất kỳ thứ gì khác ngoài firmware gốc đều hoàn hảo ;)).

Bạn sẽ phải thực hiện PID Autotune và cập nhật Linear Advance K của mình nếu có. Nếu không, hãy đi cài đặt nó!

Có thể cũng nên kiểm tra gia tốc với trọng lượng mới của trục Y.

Vì đầu phun di chuyển về phía trước, bạn sẽ phải cài đặt lại các offset home, đừng quên nó ;)

Cấu hình Slicer

Phải, chúng ta xong rồi, đúng không? Chà, để tận dụng bộ đẩy mới của bạn, bạn sẽ phải thực hiện nhiều thay đổi trong slicer như retraction, flow và tốc độ.

Và đó là tất cả!

Đây rồi, một bộ đẩy direct drive mới với chi phí thấp!

Nhờ có...

Cảm ơn CartesianCreations vì thiết kế gốc, WheresWaldo cho bộ chuyển đổi 40mm và OutwardB cho lưới quạt. Cũng xin cảm ơn TeachingTech vì hướng dẫn tuyệt vời.
